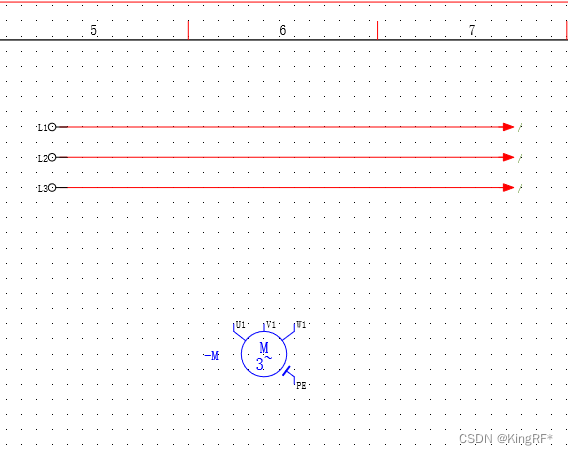

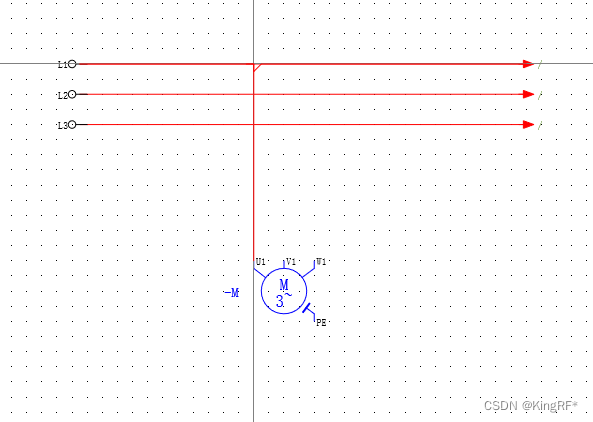

绘制点位点,中断点,插入一个电机符号。

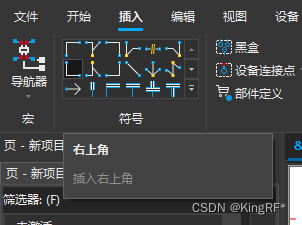

插入——符号——选择节点。
节点:相当于三通。
角:相当于弯头。
选择其中任意一个方向,都可以通过TAB键旋转方向。

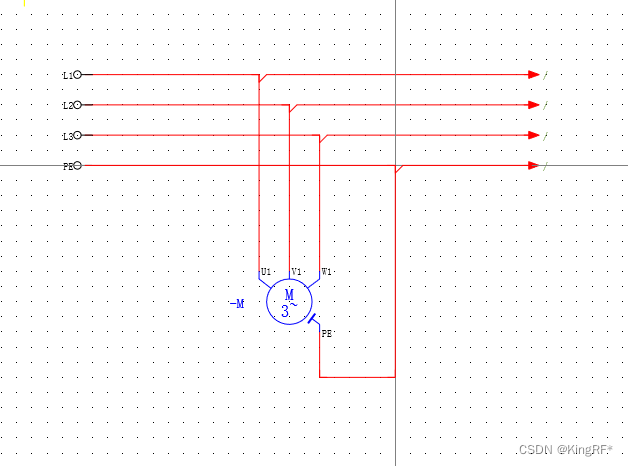

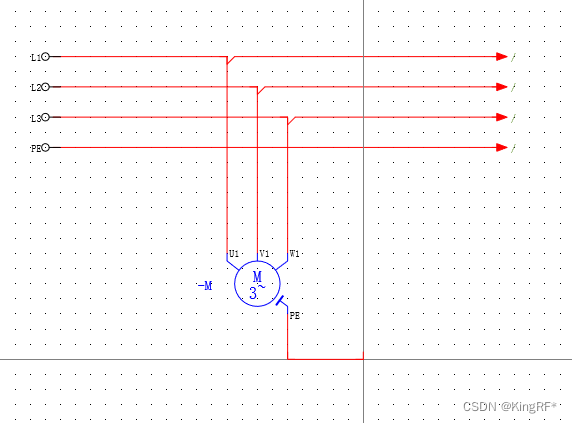

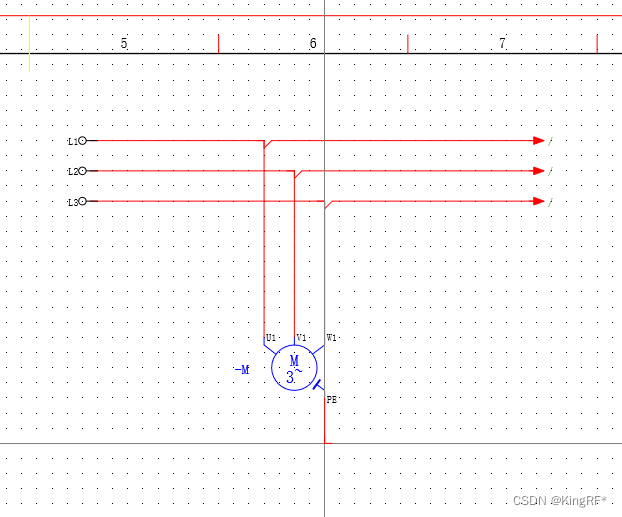

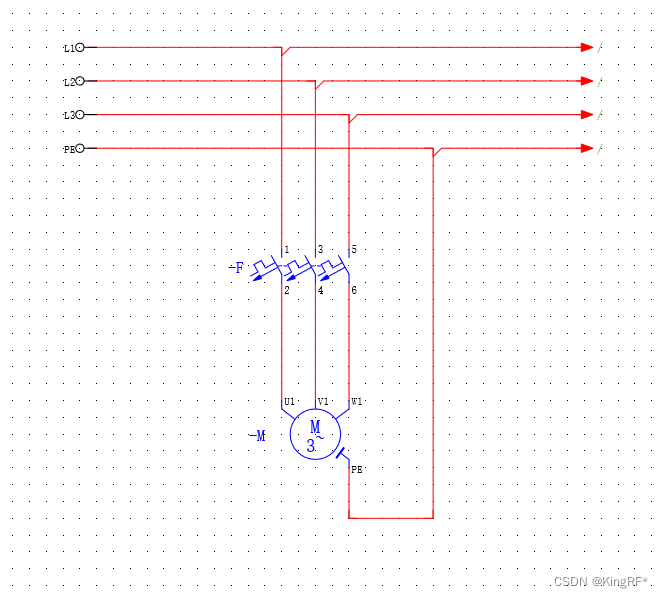

将节点放置正确位置后,导线自动链接。

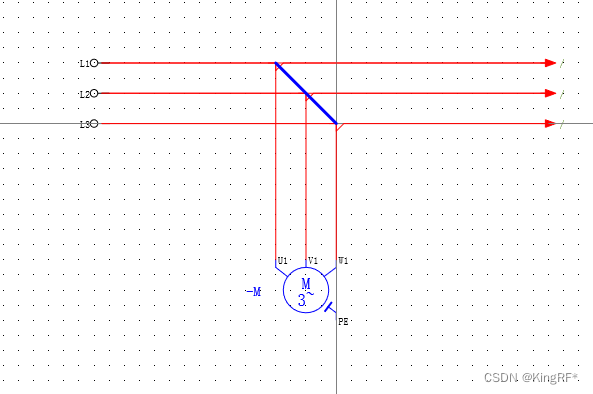

鼠标左键按下不放,拖拽可以一次放置多个节点。
可以通过TAB键更改其方向。

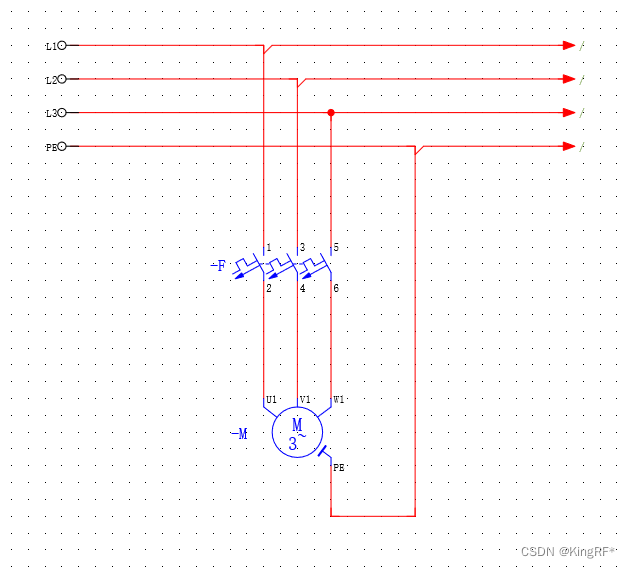

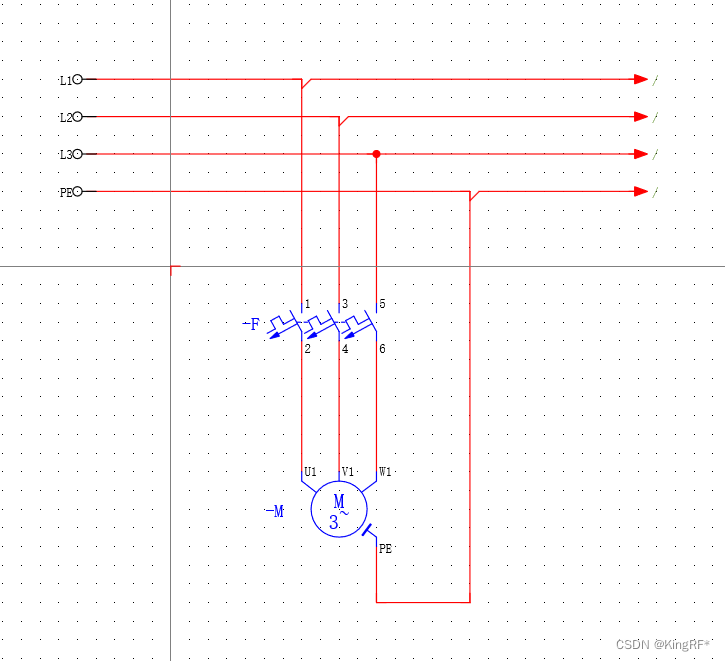

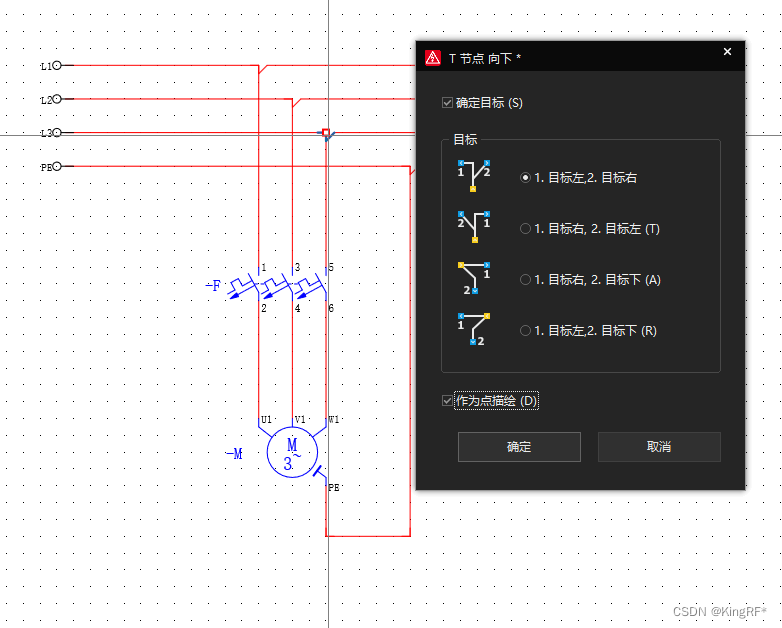

双击节点,弹出的窗口,勾选作为点描绘,确定后交点处变成圆点。

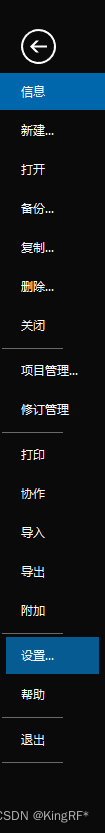

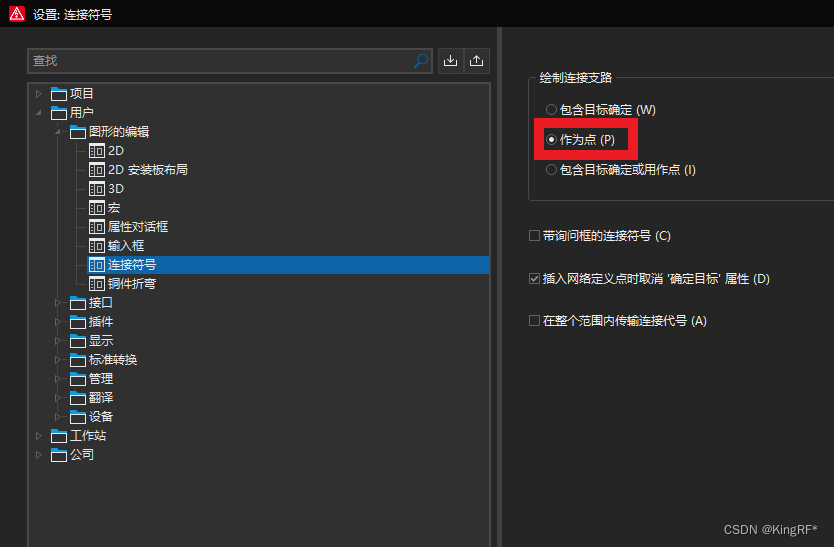

如果节点都以点绘制,文件——设置——用户——连接符号——选择作为点
在图纸中插入节点,都以点绘制节点。

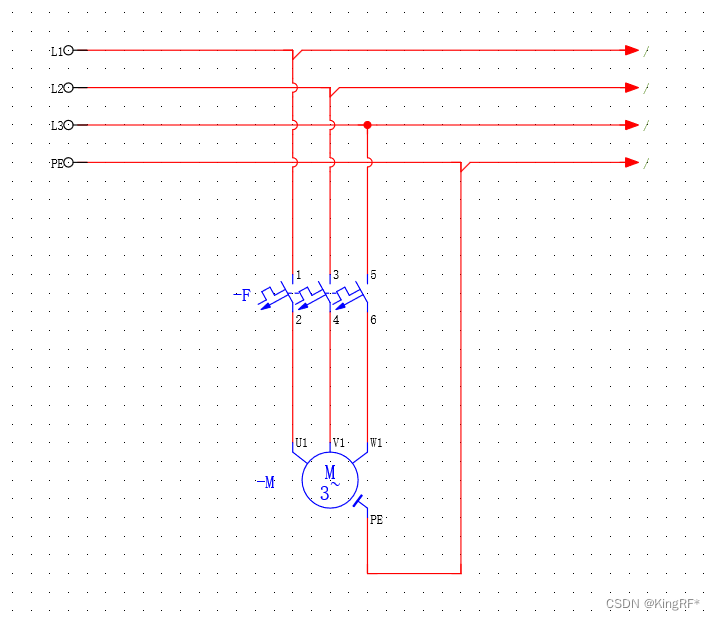

导线间半圆形,先选择一个角,按下BACKSPACE(退格键)。

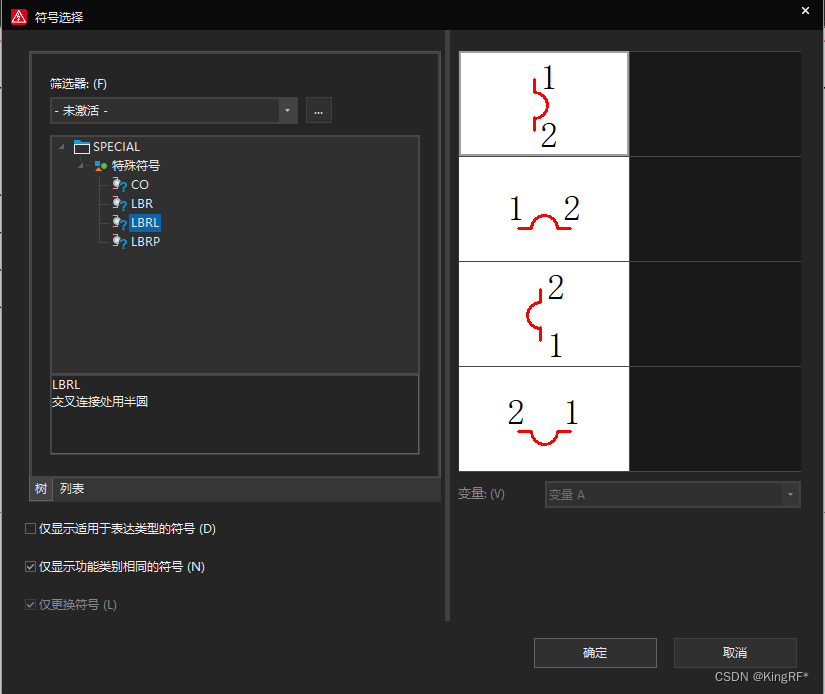

弹出符号选择,点击LBRL选择半圆形。
插入到合适位置,如果换回角,在按退格键,点击CO,选择角。
