DEE微分方程编辑器的使用

DEE微分方程编辑器的使用

一、简介

DEE全称是Differential Equation Editor,即是微分方程编辑器。主要用来求解微分方程用的。不过个人感觉这个工具箱用得不多，因为可以有很多方法被替代这个方法，所以在网上很少看到相关的资料、应用。（而且貌似官方也没打算更新了）。在dee是依托于simulink运行的，初始有4个demo。（可以参考着使用），下面讲讲如何用dee求解微分方程的解析解。

二、使用步骤

1、在命令行窗口输入dee进入dee工具箱。

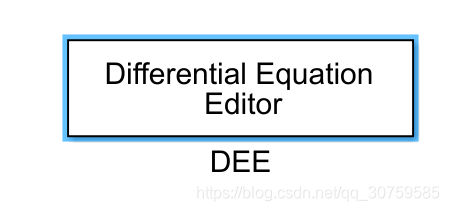

此时有一个[Differential Equation Editor]的模块，以及4个demo,其中这4个demo可以删除。

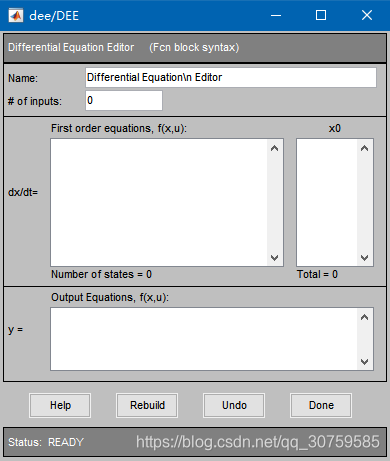

2、双击模块方框，进入编辑器。

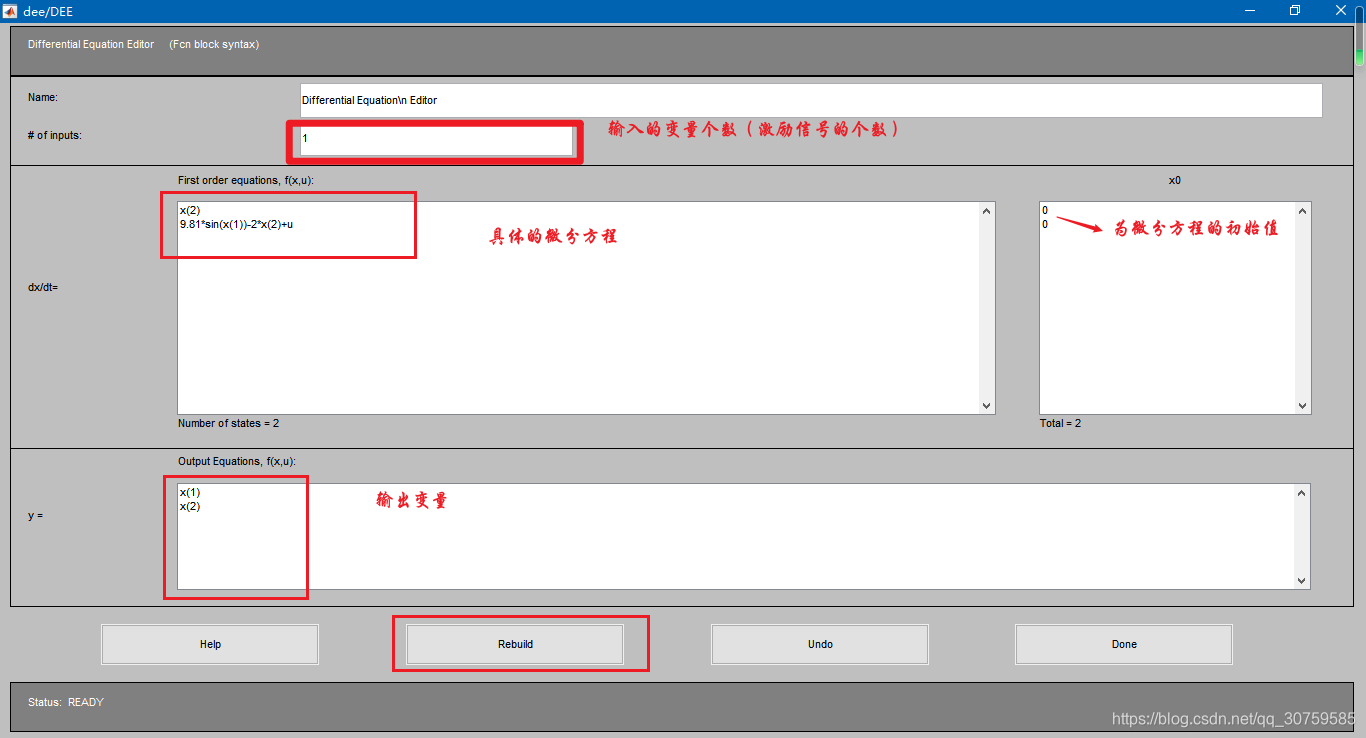

3、输入要求解的微分方程

这里要注意的是：

（1）输入变量是用u(i)来表示的；[输入只有一个u(1）==u,所以偷懒了，多输入要注意]。

（2）输出变量是用x(i)来表示的；

（3）i表示个数。

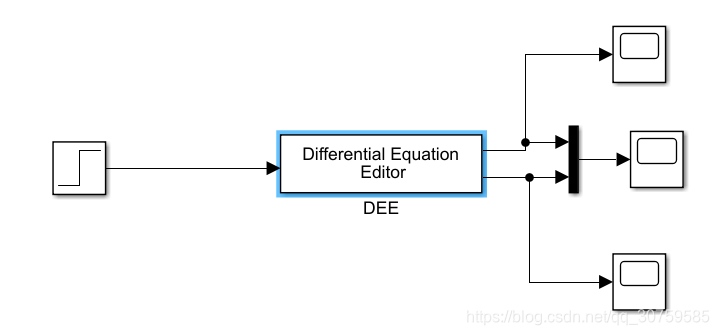

4、根据需求，进行外部接线。

5、仿真，画图。

注意，想要保存相应的文件，要另存为，要另存为，要另存为，重要的事情说三遍，不另存为会覆盖掉原来的文件，如果你还不小心把Dee那个方框给删除了，恭喜你，没法用dee了，只能去找别人拷一份。
