PADS VX2.7学习记录03-PADS Logic原理图

PADS VX2.7学习记录03-PADS Logic原理图

一、新建和添加原理图

新建原理图

文件——新建
即可
最后保存。

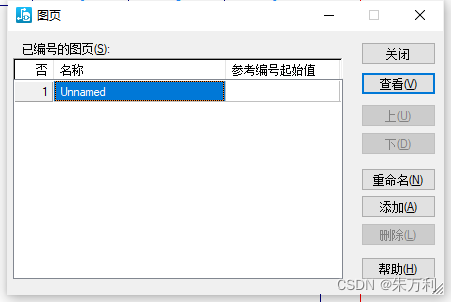

添加原理图页

设置——图页

可以在这里添加图页和修改名称。

二、添加元件到原理图中

操作命令：

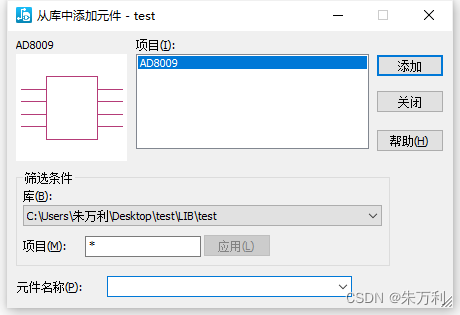

点击这个命令，出现添加元件的界面

项目：里面不要为空，输入*即可
选择库，然后在选择元件，最后添加就可以了

三、在原理图中添加及编辑连线

操作命令：
快捷键：F2
注意：一定要设置对格点50mil或100mil，否则连线会很麻烦

线和线连接是会有节点的，没节点是没有连接的。

四、在原理图中添加及编辑总线

操作命令：
1、放置总线，命名
2、使用连线连接总线即可

五、元件分配PCB封装

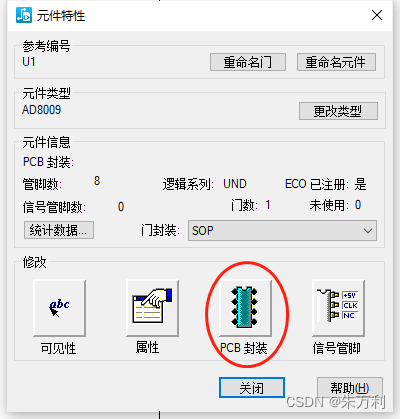

1、双击元件，出现一下页面

2、点击PCB封装

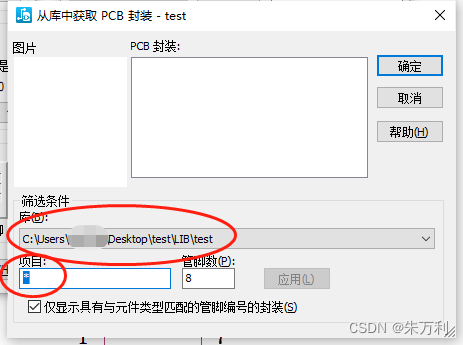

3、点击浏览

4、选择库，找到合适的PCB封装添加即可

六、原理图中添加及编辑网络名

1、页连接符
使用方法：连线（F2），点击右键，直接选择页连接符（快捷键Alt+空格）
使用情况：可以使用在不同页之间，也可以使用在同一页之间，一般习惯在不同页之间使用
2、地
使用方法：连线（F2），点击右键，直接选择接地（快捷键Ctrl+空格）
3、电源
使用方法：连线（F2），点击右键，直接选择接地（快捷键Shift+空格）
4、线的网络：一般只在同一页使用

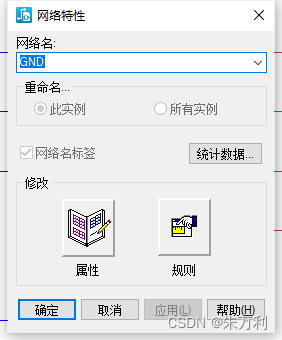

修改页连接符、地、电源和线的网络：直接双击即可，出现修改的页面

显示页连接符、地、电源和线的网络的方法：直接双击即可，出现修改的页面

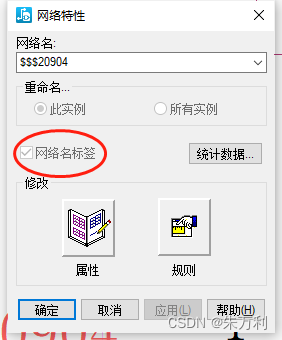

下面图片中的打钩即可

隐藏显示页连接符、地、电源和线的网络的方法：最快的方法，选中直接删去

七、创建BOM

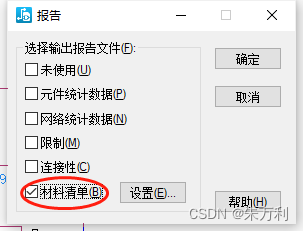

1、文件——报告，弹出页面

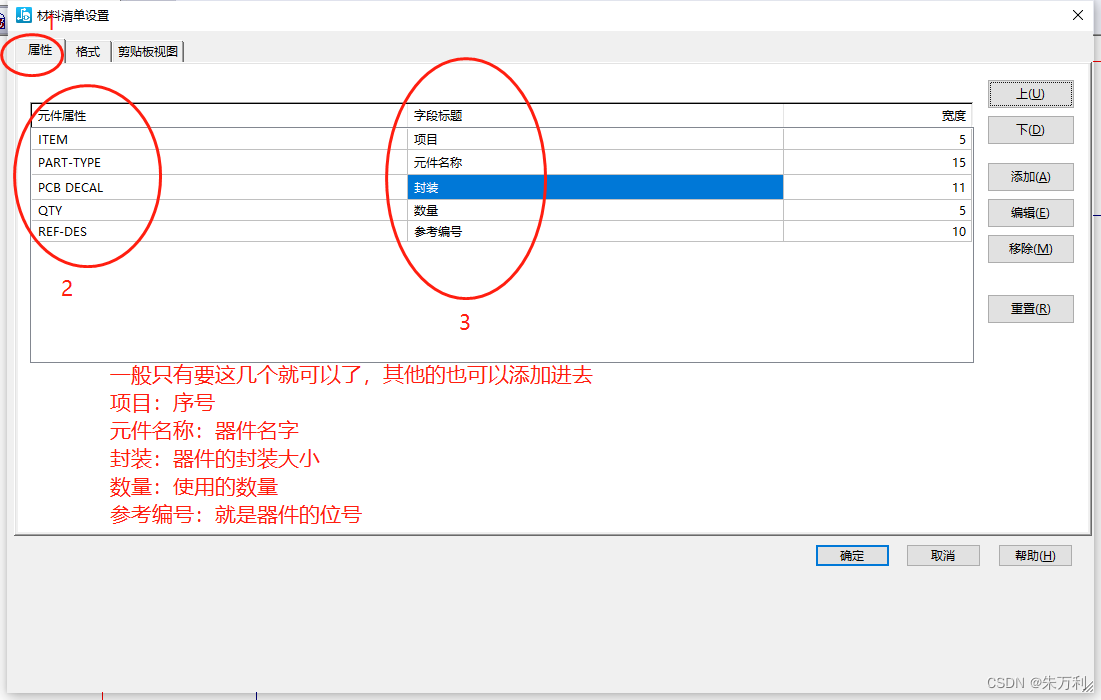

2、材料清单——打钩，然后点击设置，出现BOM页面设置

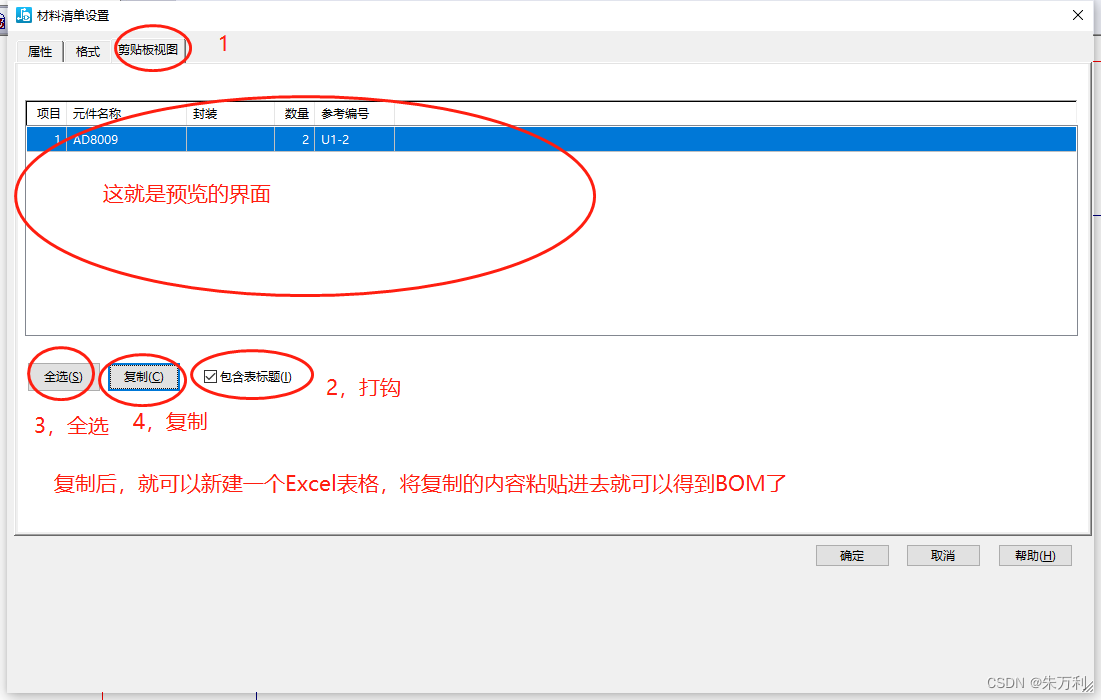

3、预览BOM，复制后粘贴到Excel中

4、保存

八、原理图中输出pdf文档

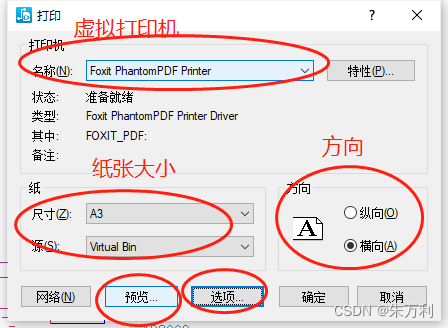

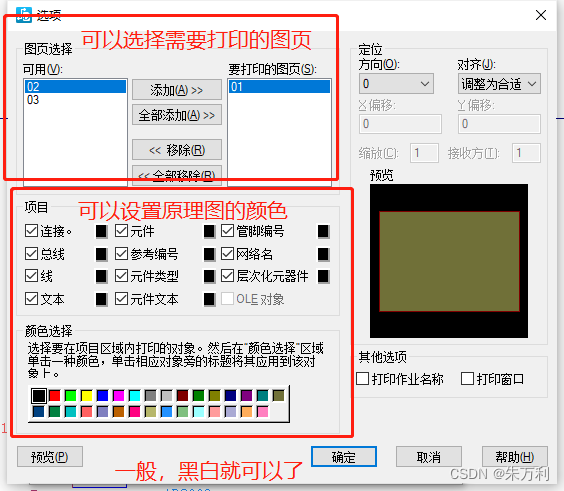

操作命令：文件——打印（快捷键Ctrl+P）

选项里面可以设置原理图的颜色等

保存即可

九、原理图导网表到PCB

第一：准备好元件库，和封装库
就是新建的库里面包括元件和封装。

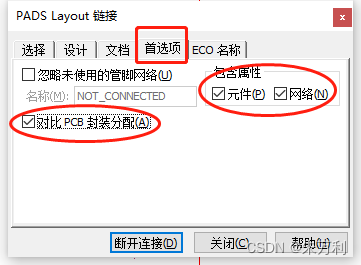

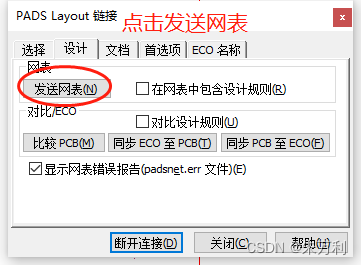

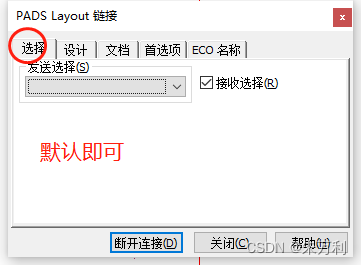

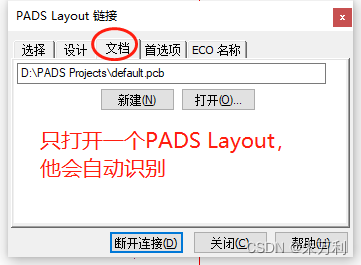

第二：打开PADS Logic 原理图

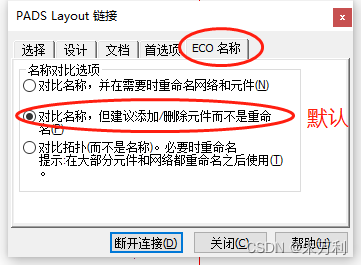

命令：工具——PADS Logic（快捷键shift+Ctrl+O）

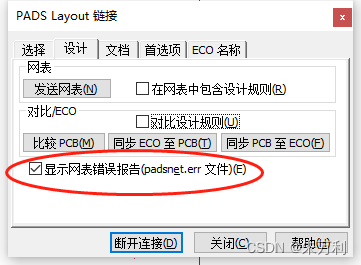

弹出一下页面：PCB网表错误报告

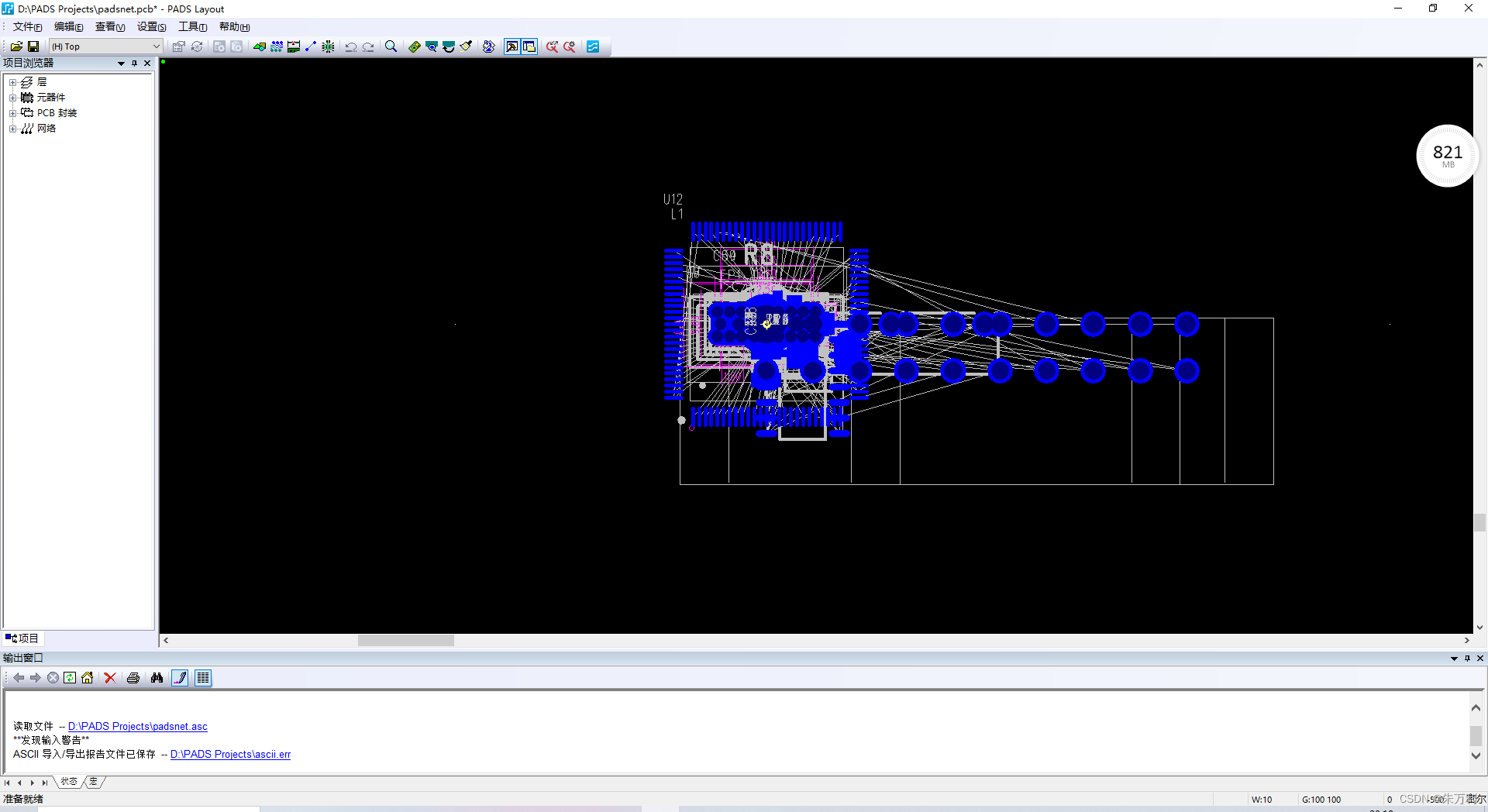

导网表后，PADS Layout上就有了

十、AD/Orcad原理图导入 PADS Logic

1、AD原理图导入PADS Layout
命令：文件——导入
第一种情况：单页导入
选择后缀如下：

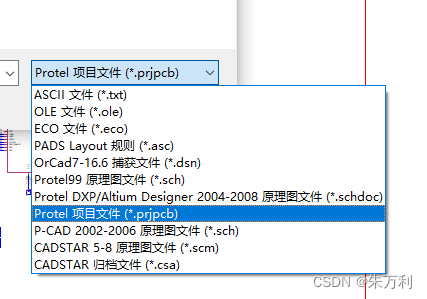

第二种情况：整个项目导入，有很多页原理图
选择后缀如下：

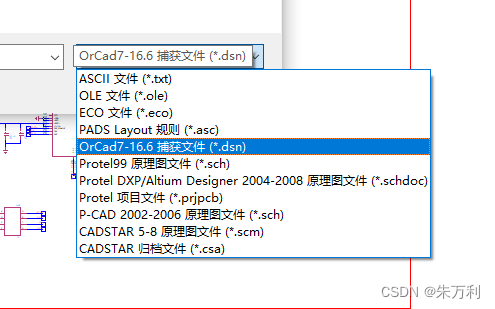

2、Orcad原理图导入PADS Logic
命令：文件——导入
选择后缀：DSN
