正点原子uart历程复现
create block design（起名 为System） -> open block design -> +号/IP catalog 中搜索zynq
双击打开，
在这里插入图片描述
在这里插入图片描述

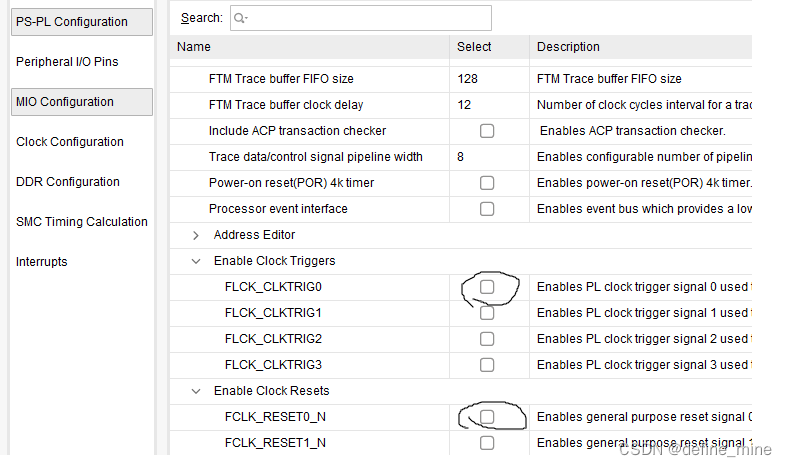

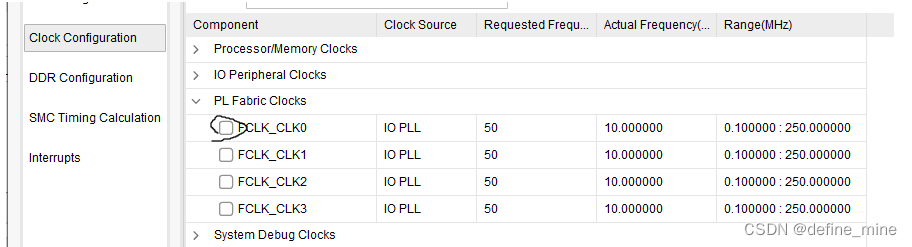

将和pl相关的时钟都干掉
再auto 布线一下

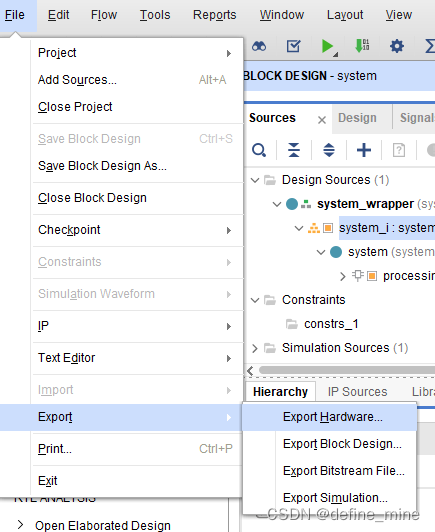

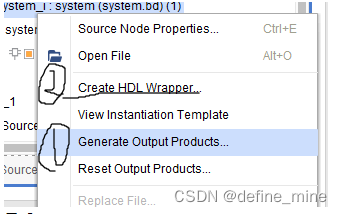

把herarchy中的sources 中的system.bd右键、
在这里插入图片描述

在这里插入图片描述
无脑下一步导出 如果不能无脑下一步，生成遇到错误，找其他的工程试试，大概率工程的问题，没找到原因。
我用正点原子的工程升级后删了IP核重新走 了一遍，也是这个流程就能导出了。
生成xsa 文件

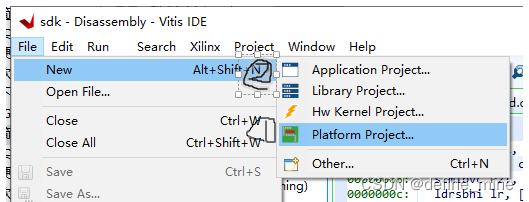

然后再单独打开vitis ，先创建平台工程 ，再创建应用工程
选择从刚才生成的xsa文件生成，，无脑下一步 创建helloword例程
在这里插入图片描述
