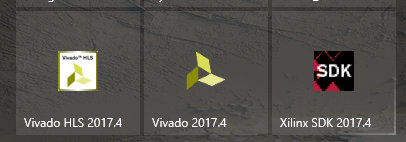

1.使用软件

在这里插入图片描述
版本号不一定都需要对齐。整个流程以FPGA浮点协处理为例。

2.Vivado HLS

2.1创建工程

在这里插入图片描述

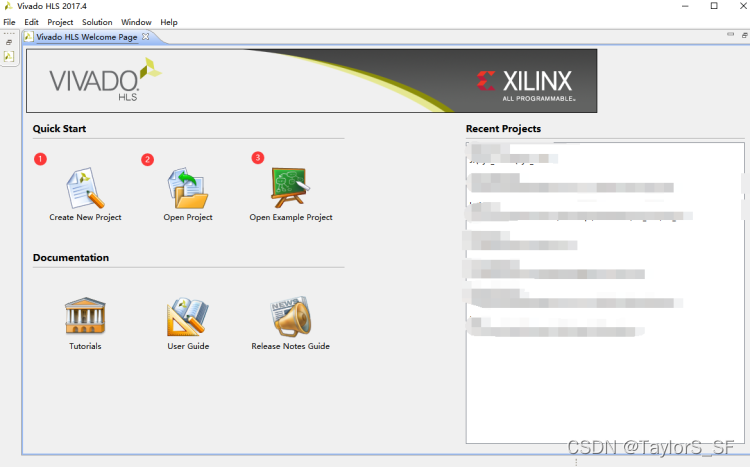

1为创建新工程，2为打开已创建工程，3为打开例子工程。
在这里插入图片描述

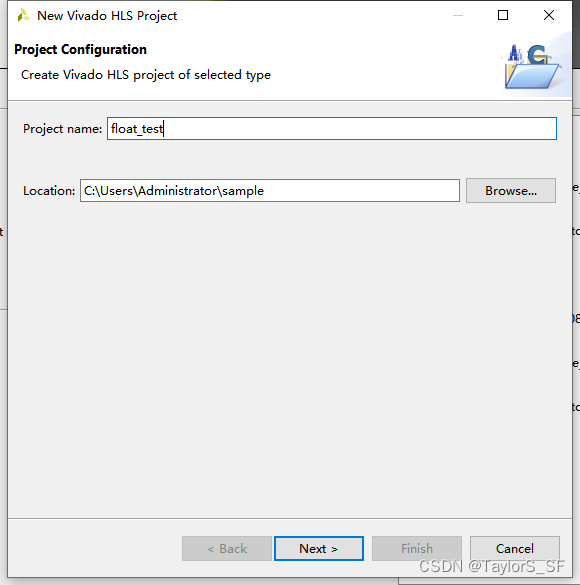

Project name 创建工程名字，建议和后续.c文件一致
在这里插入图片描述

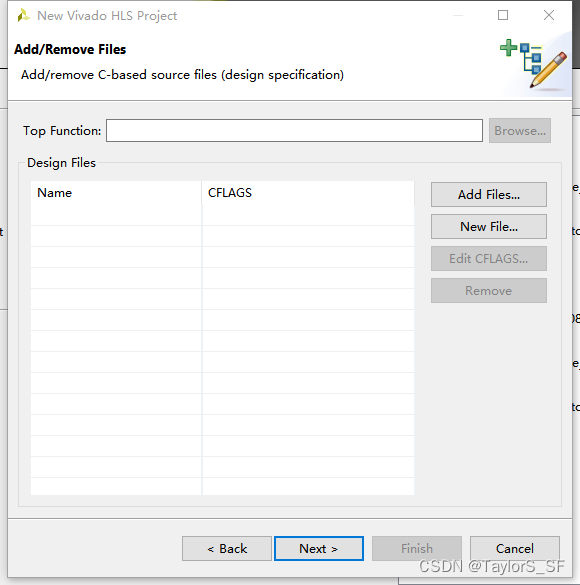

Top function可以现在填，也可以后续改：
在这里插入图片描述

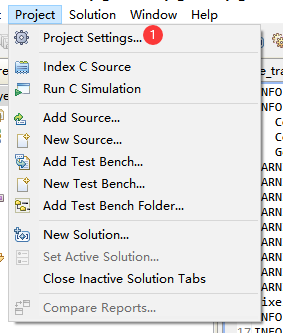

包括后续修改top文件都是在这选取，其会将多个函数名显示在3处，选择即可。
