一些记不住的基本概念

UltraScale：超大规模

TRM:Technical Reference Manual 技术参考手册

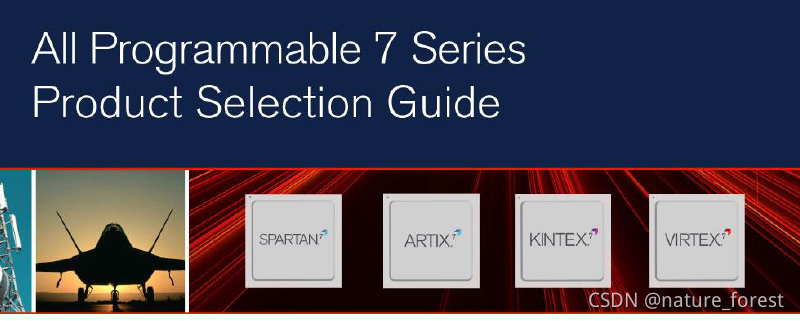

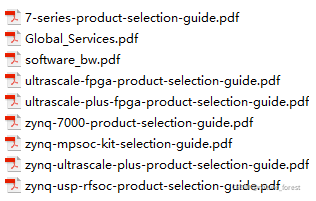

因为要做这系列芯片的相关项目，但给了芯片型号后需要找到对应的技术手册数据手册来看。然后才发现自己搞不懂xilinx里的各种系列芯片的关系。还好关于这方面的手册一般十多页一个。所以我就都下载下来对比研究了一番。终于搞懂了，之前一直分不清，以为zynq是PS+PL端的SOC总称，所以什么K7，V7都属于ZYNQ呢。原来是并列关系。这里我把他们缕清思路一下。我是通过查各种的手册，后缀名都有product selection guide 也就是产品选型引导手册。

 通过这些了解到xilinx的芯片有大致几种

1.7系列

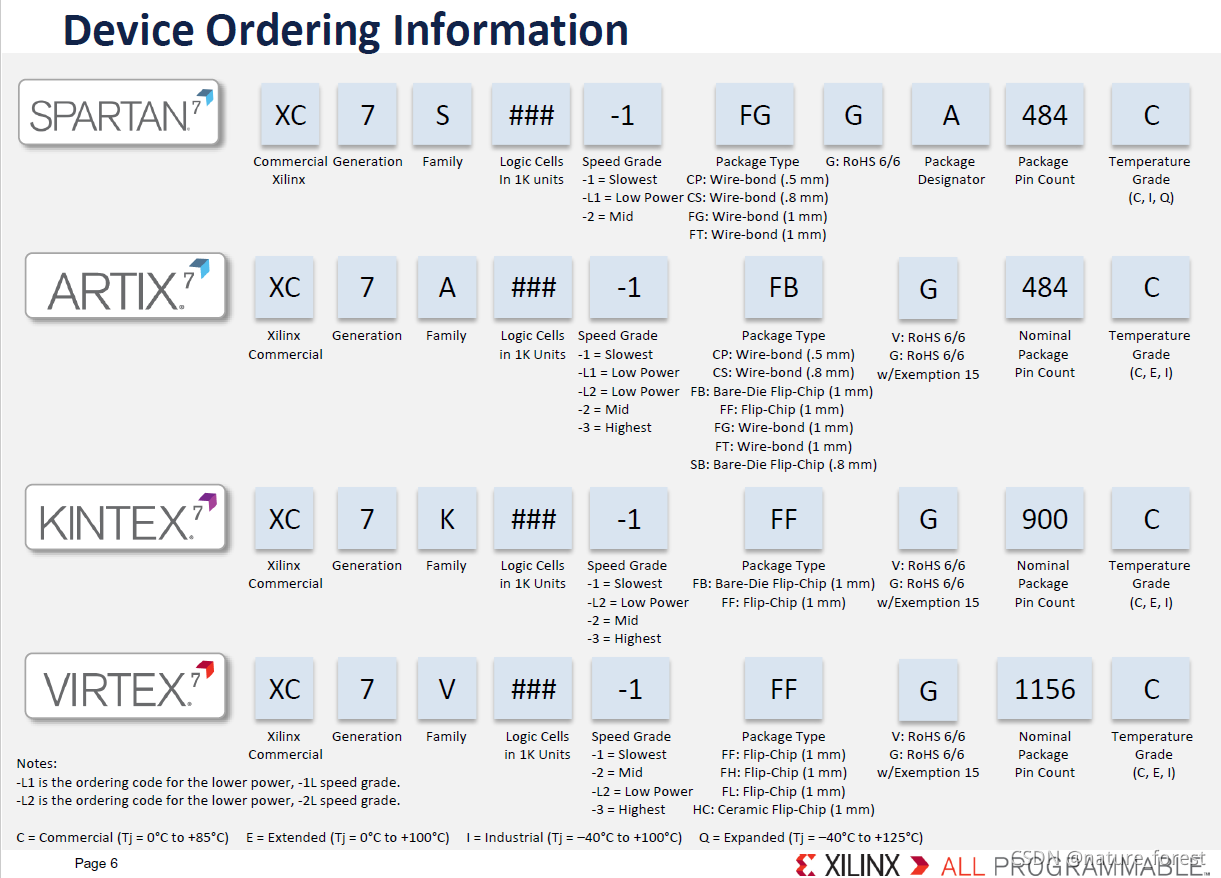

 包括了SPARTAN-7 ARTIX-7 KINTEX-7 VIRTEX-7以及命名规则

 这里面要记住的概念

XC: Xilinx Commercial

7:7系列

第三位是family家族的首字母 S:spartan A:artix K:kintex V:virtex

最后一位C是芯片可工作的温度范围，温度等级，可用在哪些场景

一般是商业级和工业级两种，这里多了这两种的扩展级别

：Temperature Grade 【C E I】三个选择 代表该芯片可用在商业级，商业扩展级，工业级

C = Commercial (Tj = 0°C to +85°C) （商业级）

E = Extended (Tj = 0°C to +100°C) （商业级扩展）

I = Industrial (Tj = –40°C to +100°C) （工业级）

Q = Expanded (Tj= –40°C to +125°C)（工业级扩展）

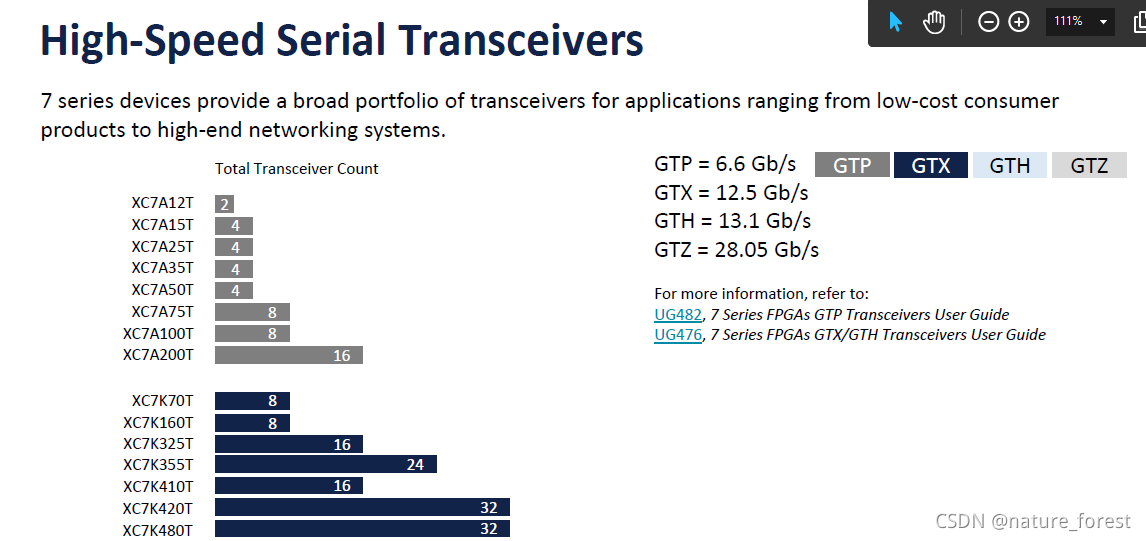

 这里讲到了高速串行收发器，在七系列中有GTP GTX GTH GTZ四种
