电子模块|航空插头简介

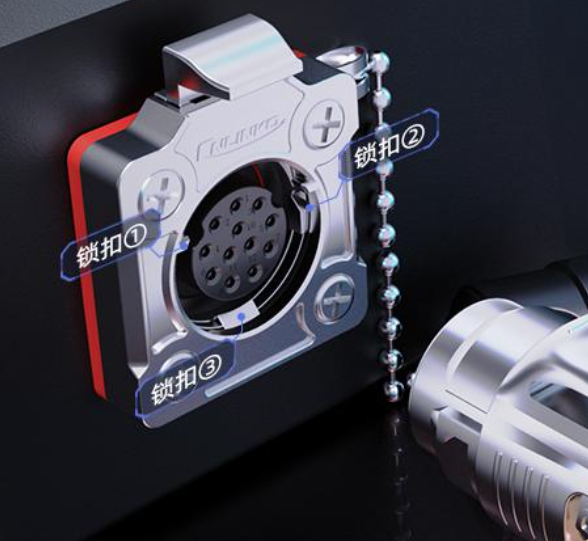

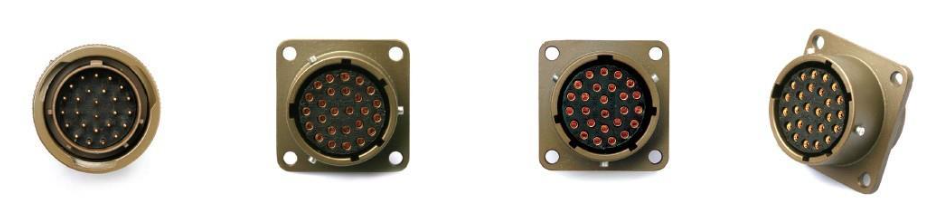

航空插头图片

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

航空插头介绍

航空插头定义:
它是针对复杂工业环境与户外环境等应用场景开发的一类连接器。正式一些的称呼是“工业连接器”,主要用于电气、电子设备的电缆与电缆、电缆与设备之间的电路连接,可实现信号及电能(功率)的传输,是各类电气、电子系统不可缺少的一种电子元器件。

因最先用于航空领域而得名,目前广泛用于航海、航天、航空、国防、军事、核工业、电力等领域,外壳材质常用镁铝合金、不锈钢等,耐久性强。

航空插头分类:

  • 按工业连接器外形分 —— 圆形连接器:基本结构为圆形,具有圆形插合面的连接器;矩形连接器:基本结构为矩形,具有矩形或梯形插合面的连接器。
  • 按航空插头使用目的和用途分 —— 可分为手机连接器、电源连接器、高压连接器、汽车连接器、航空连接器、高速信号连接器、光纤连接器等。
  • 按接触件的端接形式分 —— 可分为压接连接器、焊接连接器、绕接连接器、表贴连接器等
  • 按航空插头连接器固定方式分 —— 固定连接器:安装在面板或底座(或不安装)的被动连接器;自由端连接器:与固定端电连接器相配合,带有连接螺母或其他锁紧装置的主动连接器。
  • 按工业连接器插头与插座的连接方式分 —— 卡口式连接器:具有曲线槽和卡销连接结构的通过少量旋转进行锁合的连接器;直插式连接器:具有推拉连接结构的通过推力直接插合的连接器;卡锁式连接器:具有卡锁和三头螺纹连接结构的通过90°旋转进行锁合的连接器;螺纹式连接器:具有螺纹结构的通过旋转拧合的连接器;自动连接连接器:具有自动导向和进给(如电机、机械手等)结构的,通过直插或旋插结合的连接器。

技术参数:
航空插头的技术参数通常有三种

  • 电气性能(额定电压、额定电流、接触电阻、耐电压及绝缘电阻、屏蔽性、射频噪声衰减值)
  • 机械性能:接触对数和针孔性、安装方式和外形、外壳材质、绝缘体、接触性、机械寿命等
  • 环境技术性能:工作温度、工作高度、振动、冲击、恒加速度、密封性、盐雾防止、湿气防止、霉菌防止性能等

为什么要用航插

在工业场景下,对产品的可靠性以及苛刻的环境适应性要求很高,比如:设备最终使用环境是侦查车上,那么就需要考虑振动以及防尘设计;如果设备最终使用环境是舰船以及潜艇上,那么就需要考虑它的防潮防盐雾能力;如果设备是在严寒地区或者露天使用,那就需要考虑其防水及高低温能力,等等。所以,抛去其他方面的设计因素,在连接器的选型时,必须选用一种能够满足各种苛刻条件的连接器,那么,航插就是最好的选择了。

航插作用:
1.带屏蔽功能的可以起到屏蔽作用,
2.1分6, 6合1; 这些航插可以起到线缆集中, 减少外部的线缆.
3.形成统一规格.利于各个模块之间的衔接.

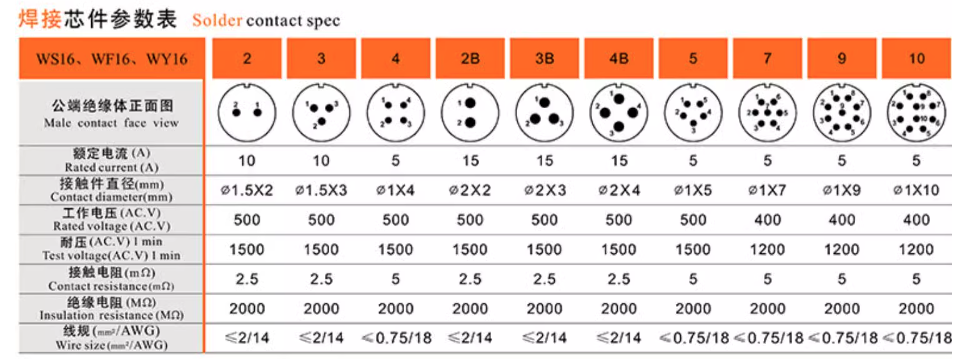

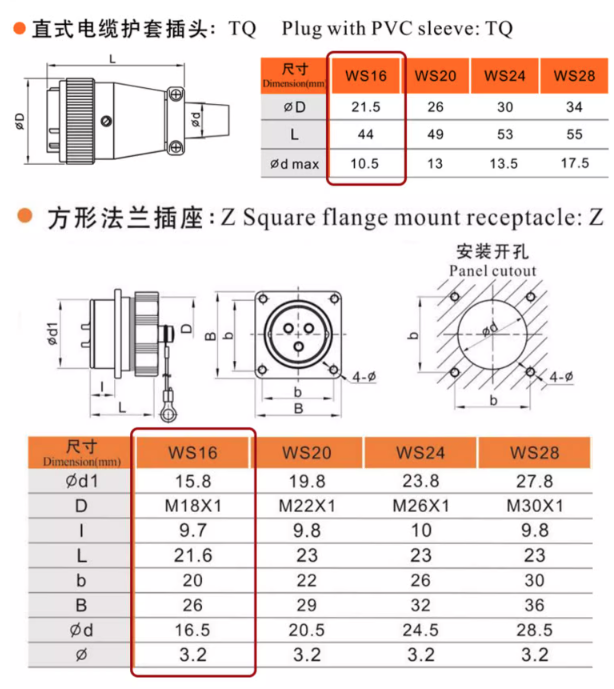

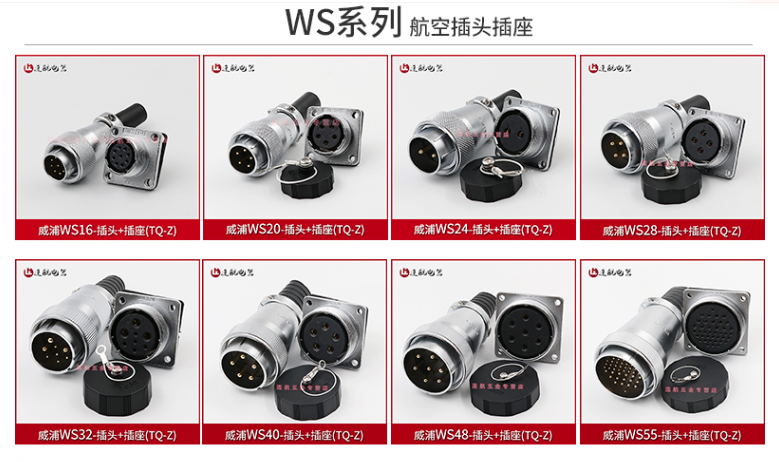

航空插头实例及参数

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
