Python绘制韦恩图并通过集合找到交集并集数据

1. matplotlib_venn库里支持venn2和venn3，以venn3为例绘图；

2. venn中包含venn2-venn6，以venn4为例绘图。

安装库：pip install matplotlib_venn和pip install venn

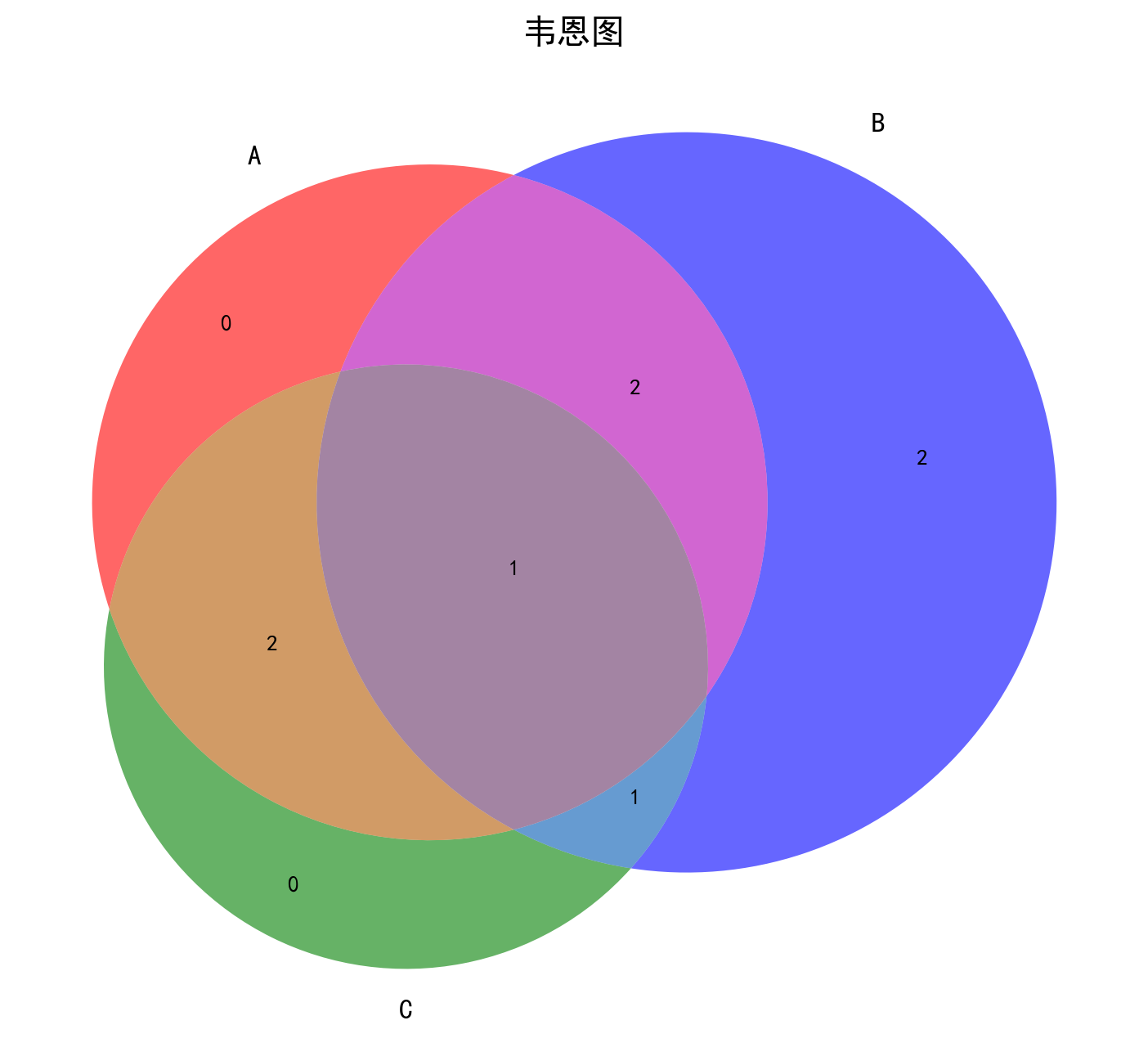

（1）venn3绘图：

import matplotlib.pyplot as plt
from matplotlib_venn import venn3


a=[12,9,6,13,10,12]
b=[8,6,10,7,9,11]
c=[11,12,9,12,13,9]

a1 = set(a)
b1 = set(b)
c1 = set(c)


plt.rcParams['font.sans-serif'] = ['SimHei'] # 中文
plt.figure(figsize=(14, 8), dpi=200) #创建画布

g=venn3(subsets = [a1,b1,c1], #绘图数据集
        set_labels = ('A', 'B','C'), #设置组名
        set_colors=("r","b",'g'),#设置圈的颜色，中间颜色不能修改
        alpha=0.6,#透明度
        normalize_to=1.0,#venn图占据figure的比例，1.0为占满
        )
plt.title('韦恩图',fontsize=15)
plt.show()

#并集
jj = a1.union(b1).union(c1)
#a1,b1交集
ab = a1.intersection(b1)
#a1,c1交集
ac = a1.intersection(c1)
#b1,c1交集
bc = b1.intersection(c1)
#a1,b1,c1交集
abc = a1.intersection(b1).intersection(c1)

#a1独有
a_unique = a1.difference(b1).difference(c1)
#b1独有
b_unique = b1.difference(a1).difference(c1)
#c1独有
c_unique = c1.difference(a1).difference(b1)


print('a1/b1/c1并集:{}\na1,b1交集:{}\na1,c1交集:{}\nb1,c1交集:{}\na1,b1,c1交集:{}\
      \na1独有数据:{}\nb1独有数据:{}\nc1独有数据:{}\
      '.format(jj,ab,ac,bc,abc,a_unique,b_unique,c_unique))

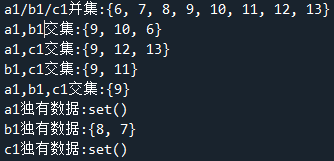

可以找到交集并集数据。

（2）也可以用venn中的venn3进行绘制

import matplotlib.pyplot as plt
import warnings
import venn
warnings.filterwarnings("ignore")


a=[12,9,6,13,10,12]
b=[8,6,10,7,9,11]
c=[11,12,9,12,13,9]

a1 = set(a)
b1 = set(b)
c1 = set(c)

labels = venn.generate_petal_labels([a1,b1,c1])


venn.venn3(labels, names=list('abc'),dpi=200)

plt.rcParams['font.sans-serif'] = ['SimHei'] # 中文
plt.title('韦恩图',fontsize=15)
plt.show()

同理，venn4

import matplotlib.pyplot as plt
import warnings
import venn
warnings.filterwarnings("ignore")


a=[12,9,6,13,10,12]
b=[8,6,10,7,9,11]
c=[11,12,9,12,13,9]
d=[6,12,5,12,10,9]

a1 = set(a)
b1 = set(b)
c1 = set(c)
d1 = set(d)

labels = venn.generate_petal_labels([a1,b1,c1,d1])


venn.venn3(labels, names=list('abcd'),dpi=200)

plt.rcParams['font.sans-serif'] = ['SimHei'] # 中文
plt.title('韦恩图',fontsize=15)
plt.show()

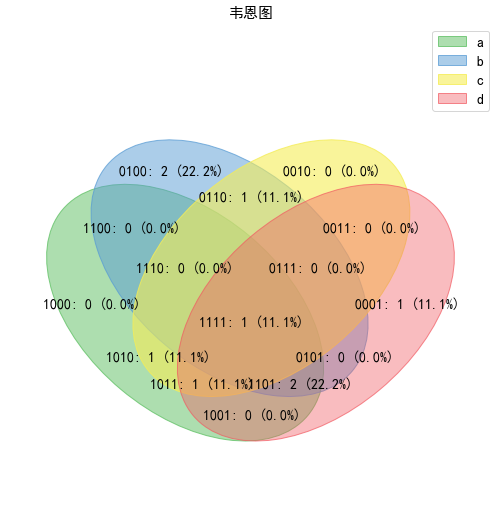

venn4可以显示百分比等信息

import matplotlib.pyplot as plt
import warnings
import venn
warnings.filterwarnings("ignore")


a=[12,9,6,13,10,12]
b=[8,6,10,7,9,11]
c=[11,12,9,12,13,9]
d=[6,12,5,12,10,9]

a1 = set(a)
b1 = set(b)
c1 = set(c)
d1 = set(d)

labels = venn.get_labels([a1,b1,c1,d1],fill=["number",
                                            "logic",#开启每个组分代码
                                            "percent"#每个组分的百分比
                                            ])


venn.venn3(labels, names=list('abcd'),dpi=200)

plt.rcParams['font.sans-serif'] = ['SimHei'] # 中文
plt.title('韦恩图',fontsize=15)
plt.show()
