自学车载以太网笔记（1）

1 补充基础知识

1.1以太网分层

OSI分层模型：

1.1.1 链路层

    数据链路层可分为LLC和MAC控制器。

• • • • LLC负责向上层提供服务。

      • MAC控制器负责数据帧的封装处理和帧检测，支持与phy的MII、GMII、RGMII等通信接口。

1.1.2 物理层

物理层一般有phy芯片进行模数转换，将数字信号和转为光电模拟信号或者接收光电信号转成数字信号，从硬件上phy与物理网线的连接间会通过rj45进行连接，phy与rj45间一般会增加网络变压器（主要为了增加发出的网络信号传输距离）。

1.2 mac和phy

1.2.1 Mac和phy结构

主要考虑芯片面积和模数转换的特性一般会把mac集成到处理器，而phy会以外设芯片的方式放在外面。

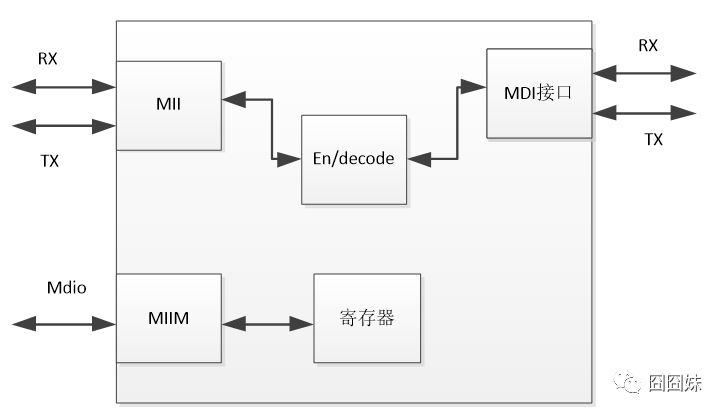

Phy结构：

数据发送流程：

通过mii收到mac发送过来的数据，经过编码再转成模拟信号通过mdi接口发送出去。

接收数据流程：

从mdi接口收到模拟信号数据，经过模数转换再解码将数据通过mii写入mac。

除了数据的收发，phy芯片会通过miim管理器对phy进行控制和管理，phy芯片内部寄存器的读写一般通过mdio接口进行，Mdio接口由mdc时钟和mdio数据组成，同时mdio可同时管理多个phy芯片，mdio协议中规定了phy地址位宽为5bit，所以1个mdio最多管理32个phy芯片。

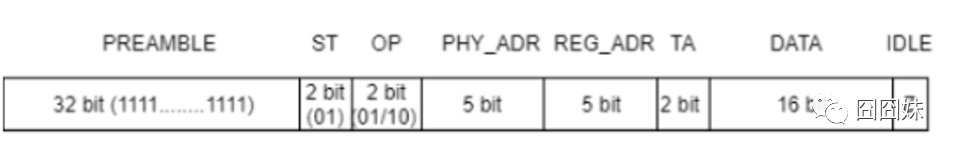

Mdio管理帧格式：

总结，关于phy寄存器可能会需要关注下面几个，以tja1101为例：

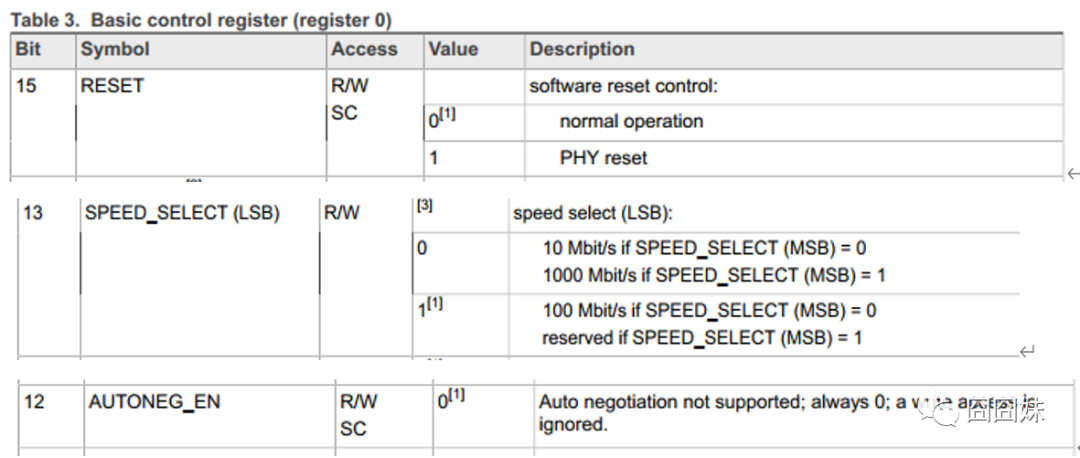

控制寄存器0：

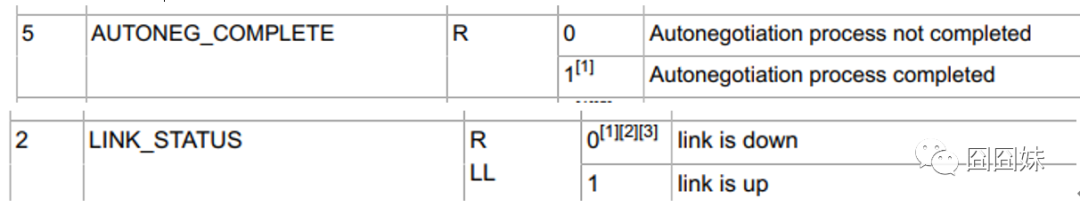

状态寄存器1：

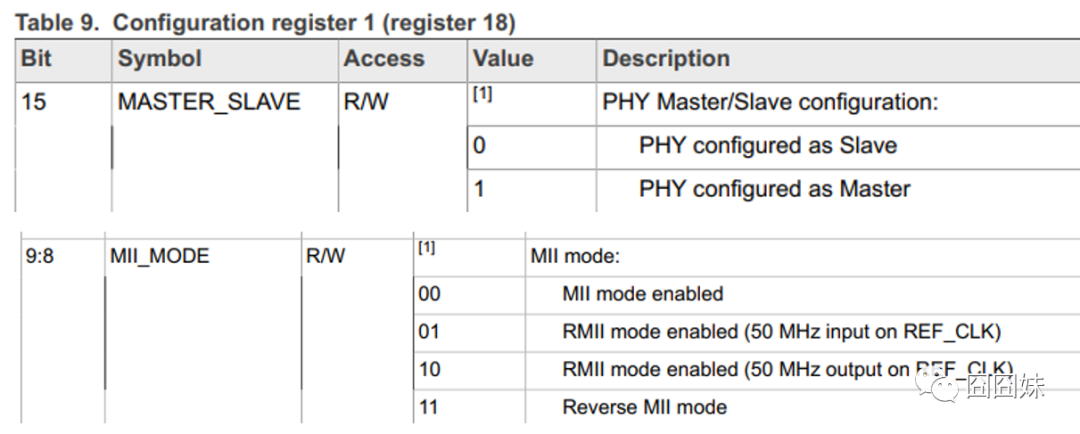

配置寄存器18：
