上一篇简单了讲述了软件的各个操作界面，本次博客更新关于 信号完整性的仿真，因为第二章完整的内容比较多，所以分成好几篇博客进行分享。

二、信号完整性仿真

2.1 S参数的提取流程

2.1.1 port的添加

法一（自动生成手段）：

1、选中相关的网络

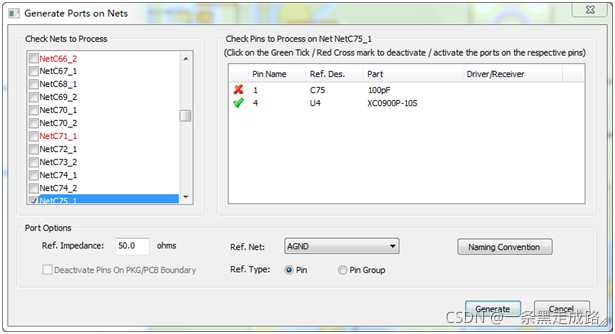

2、点击Tools → Generate Port On Selected Nets →弹出如下对话框
在这里插入图片描述
确定参考阻抗和参考网络，点击Generate。

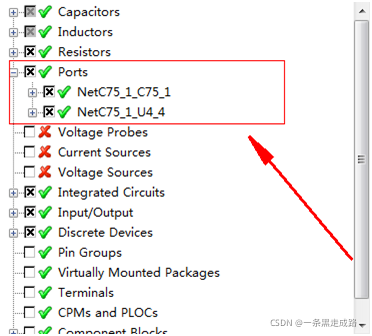

在Component对话框会产生相关的端口。
在这里插入图片描述

法二（手动添加）：（推荐此法！！）

1、点击Home → 点击图标 下述含有P 的图标→ 先点击信号网络，再点击GND（参考网络）
在这里插入图片描述
在这里插入图片描述

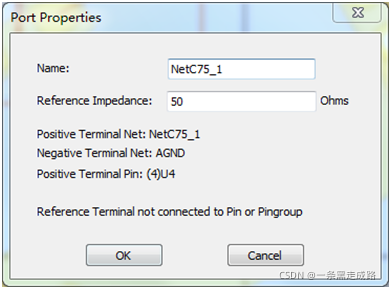

2、弹出对话框
在这里插入图片描述
在这里插入图片描述
3、点击OK

2.1.2 PCB的裁剪

参考上篇文章的 1.3.3节，不再赘述。

2.1.3 数据文件的清理&数据文件的检查

参考上篇文章的1.3.4节和1.3.5节，不再赘述。

2.1.4 仿真

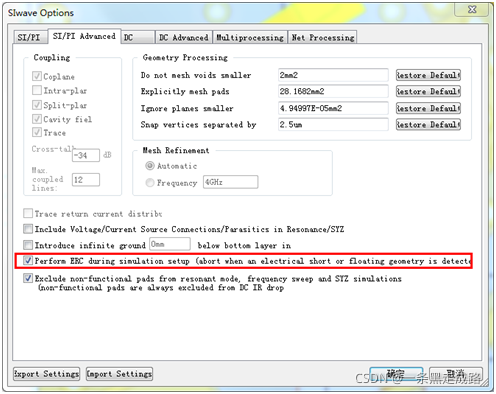

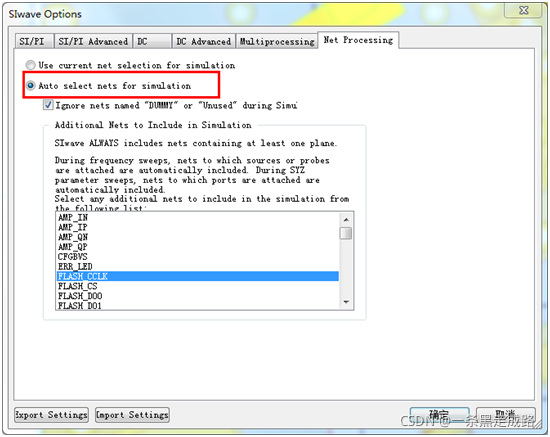

1、点击SIWAVE的options，进行设置。
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

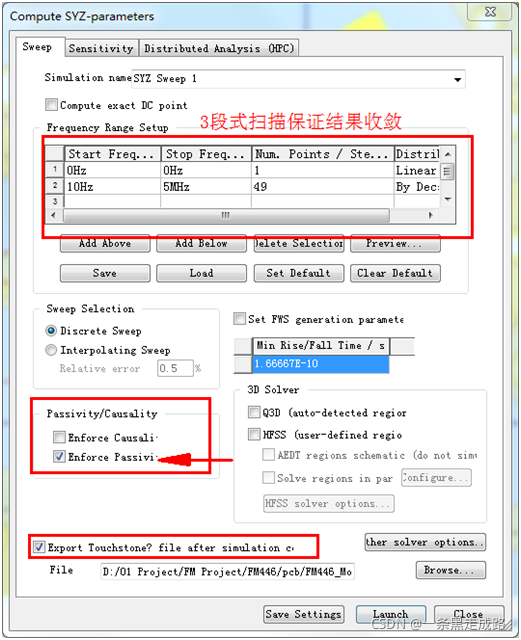

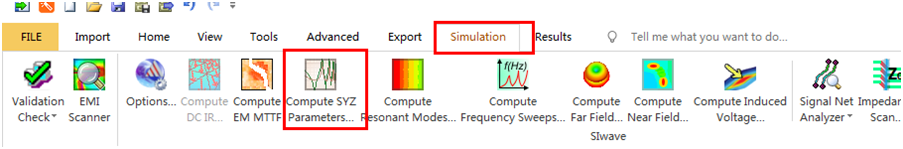

2、点击Simulation → Compute SYZ parameter

在这里插入图片描述

在这里插入图片描述
仿真的最高频率是基频的3-5倍。

附：SIWAVE仿真适用范围：0-5GHz，因为它是2.5D的仿真器，更高频率建议上HFSS

2.1.5 查看仿真结果

1、点击result

2、点击SYZ → 右键 → export to network data explorer

还可以将S参数文件输出

本节结束，下节预告：“背钻、模型添加、HFSS求解区域设置”
