SIwave提取S参数

前言：SIwave提供简单的流程来提取网络上的S参数。但是，当频率高于10GHz时，默认算法在某些关键结构上可能不够准确。例如，多层过孔等。

1、AD安装Ansys EDB Exporter扩展

2、导出EDB文件

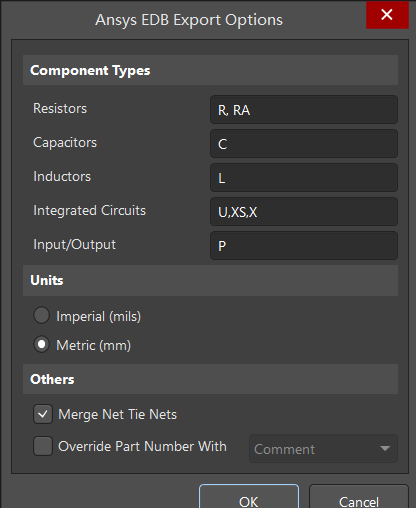

在PCB页下，文件->导出->Ansys EDB会弹出以下界面，那些字母都是根据原理图来的，用于在导出的文件中生成对应模型用的

3、EDB文件导入到Ansys SIwave

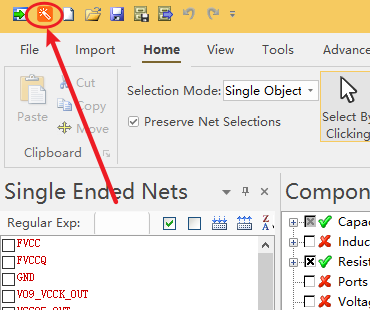

点击SIwave左上角第一个按钮

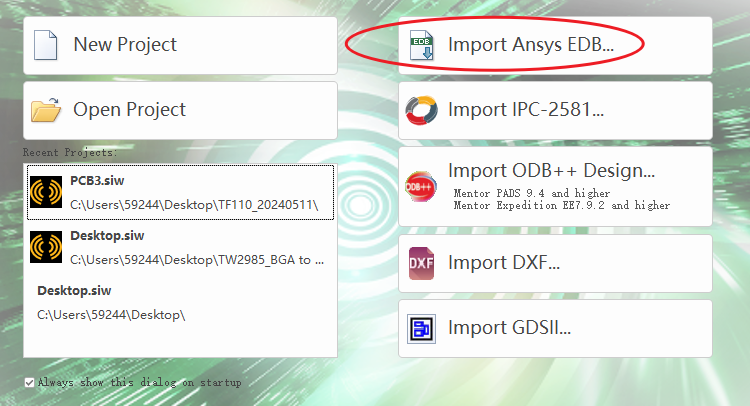

在导航页选择Import Ansys EDB，导入对应的DEF文件：

4、Allegro导入SIwave

SIwave在ANSYS 2019 R1之前的可以直接导入.brd文件，以后的版本不再支持直接导入。

可在Ansys Electronics Desktop转一手或直接在allegro导出ODB++文件导入SIwave（建议选此，数据通用性较好）

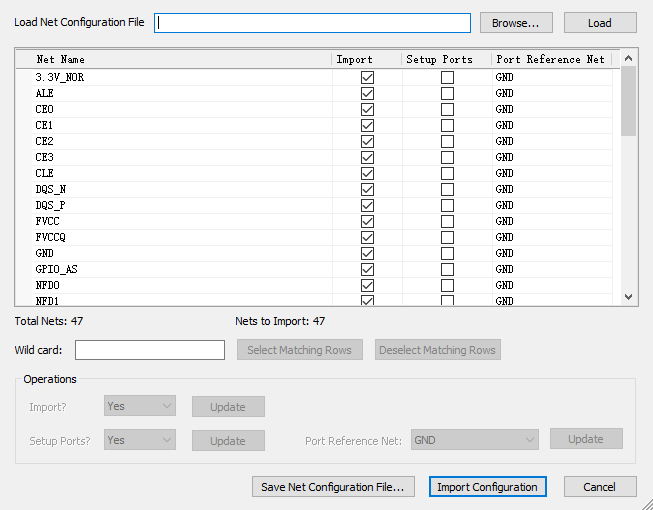

5、点击导入后会自动弹出网络筛选对话框

通常需要勾选所有网络进行导入操作，点击Import configuration，这时候PCB设计文件已导入。此时可以点击Save按钮将该设计保存成SIwave仿真文件

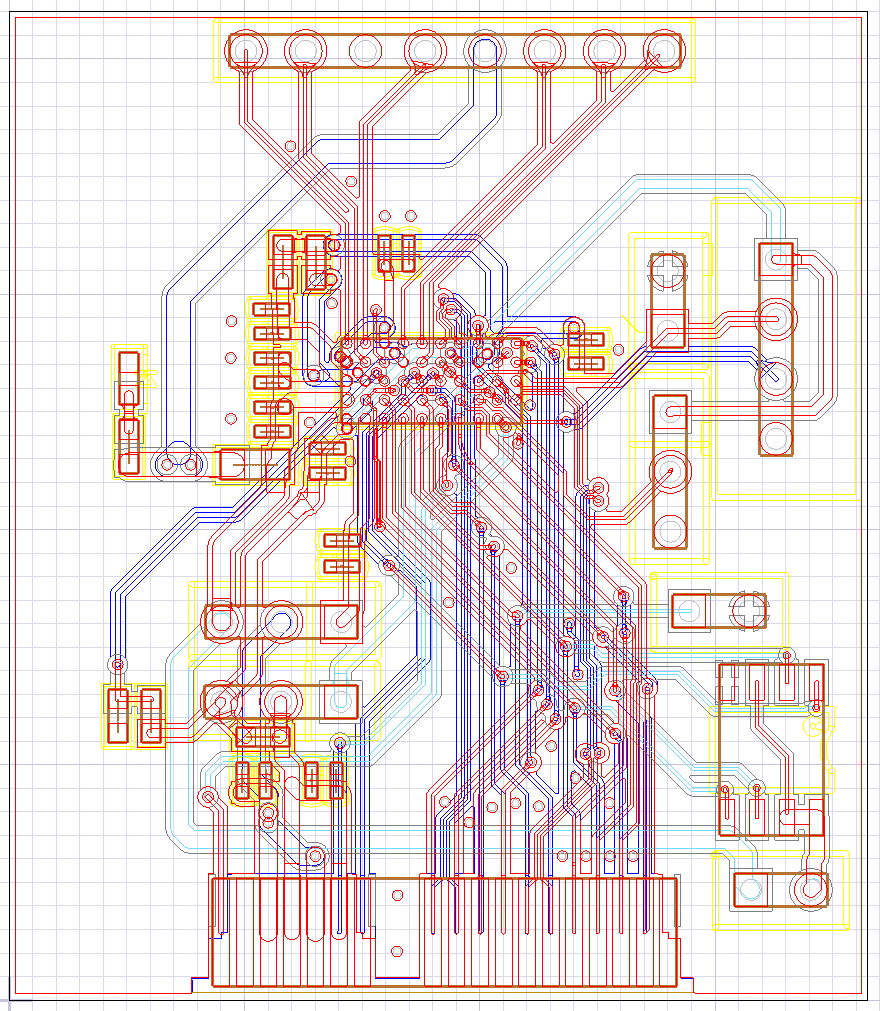

可以看见整个PCB已经被方方正正的导入：

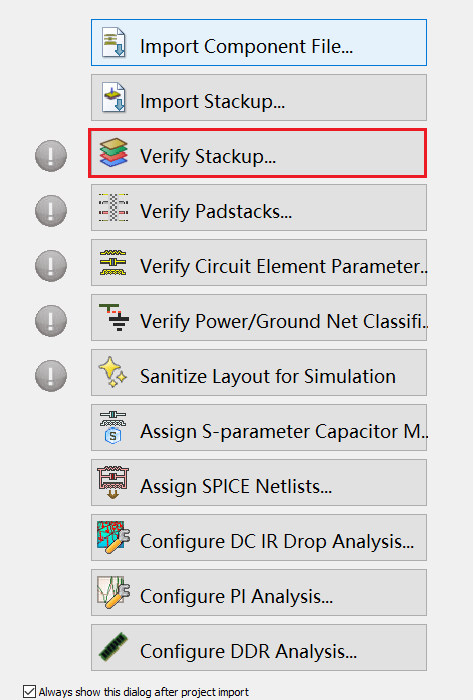

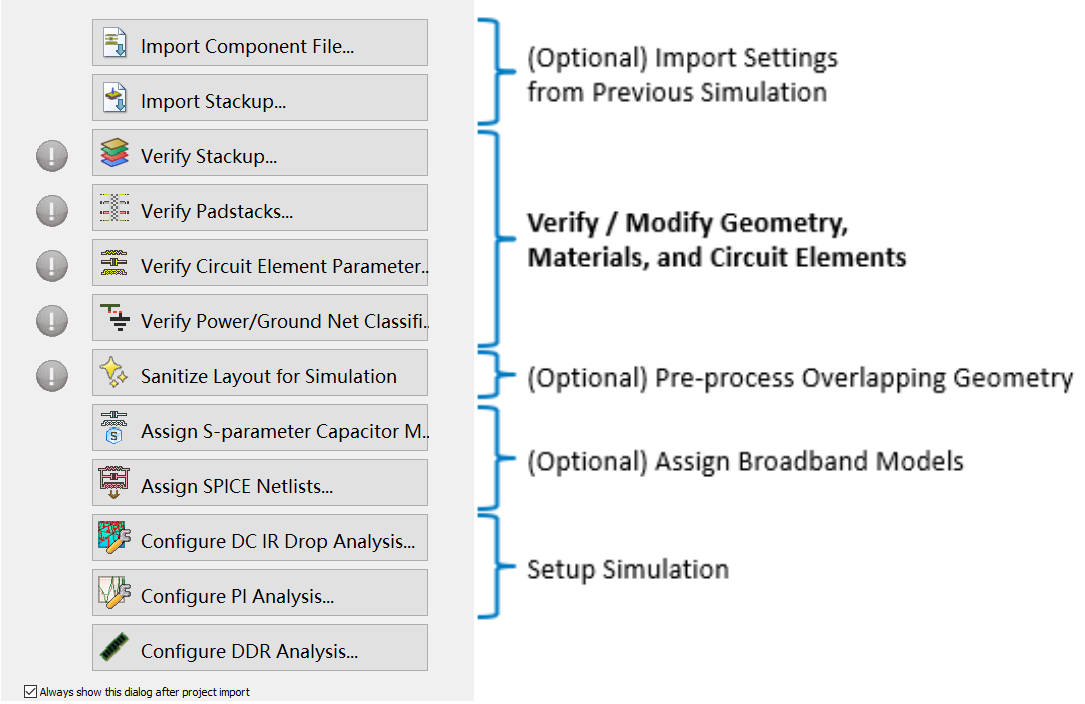

6、打开向导框按照工作流一步步核对

7、首先检查PCB层叠，如果在EDA设计工具中已设置好PCB层叠，导入进来层叠信息会带入，通常只需要检查，无需重新设定：

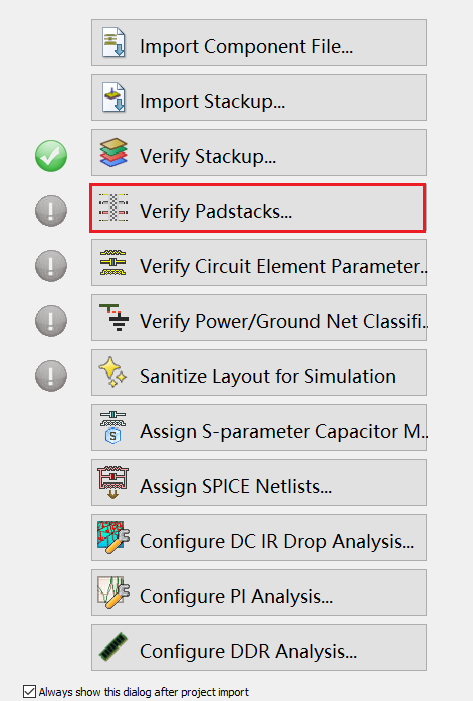

8、检查Padstacks，PCB设计和导入都没有错误的话此项一般也不会有问题：

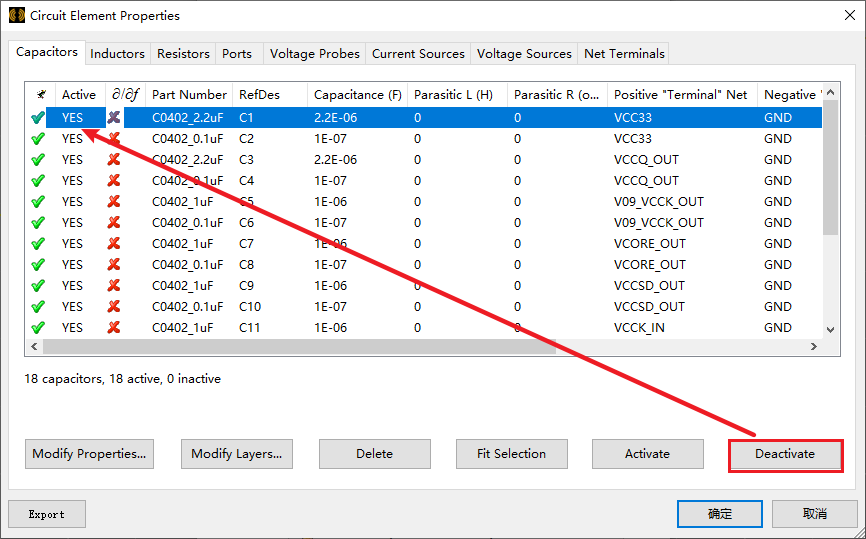

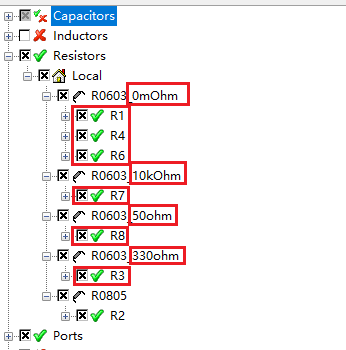

9、检查电路参数，PCB设计网表和导入都没有错误的话此项一般也不会有问题。如需禁用阻容器件，可以点击Deactivate禁用：

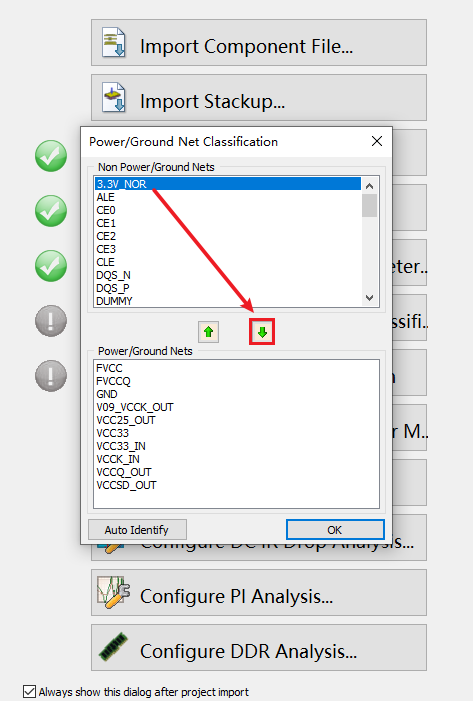

10、检查电源/地属性的网络。如果电路网表中对GND和电源网络的命名都是很规范的话，点击Auto Identify可以自动识别为电源/地网络；否则需要自己手动添加命名不规则的电源地网络：

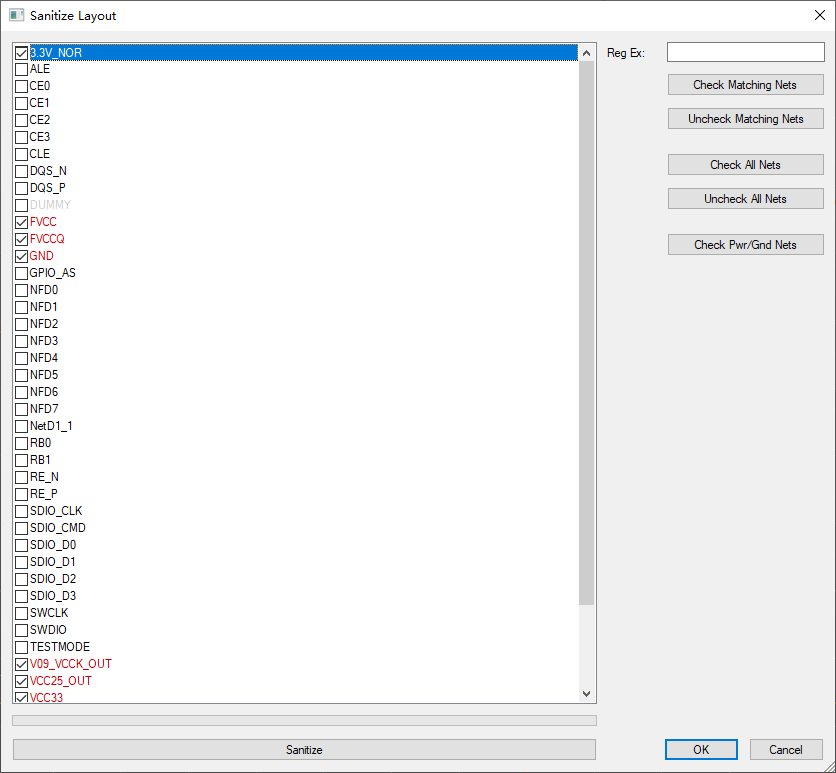

11、点击[Sanitize layout for Simulation…],弹出仿真布线简化对话框，点击[Sanitize]将文件中的重复的电源和地平面删除掉：

至此，已完成PCB文件在SIwave的导入

12、对SIwave内可能影响S参数的器件实际RLC值进行确认：

13、设置仿真端口

1. 按照器件来设置仿真端口

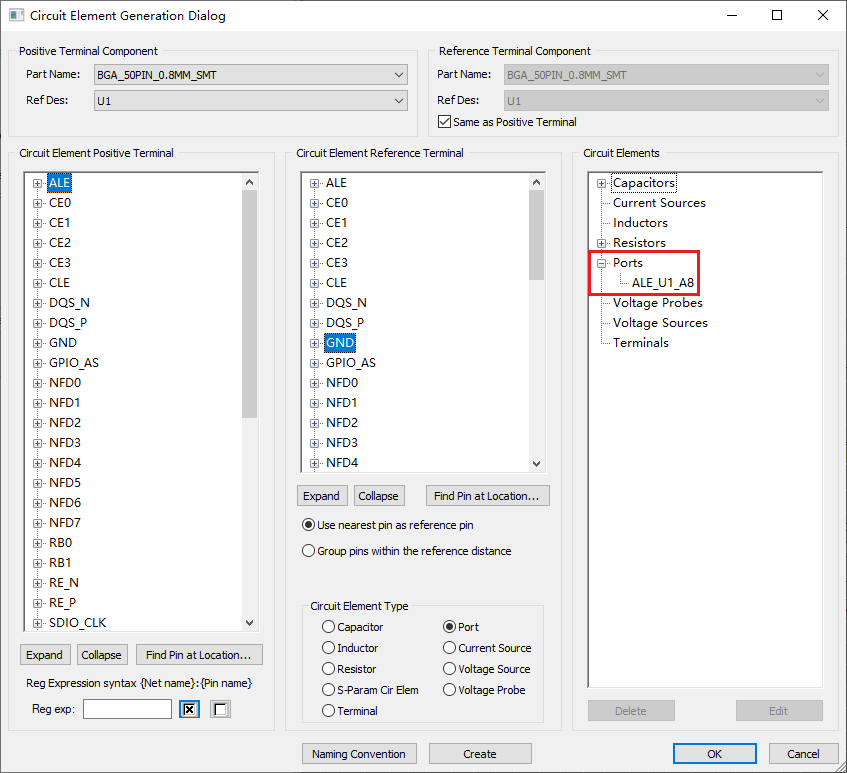

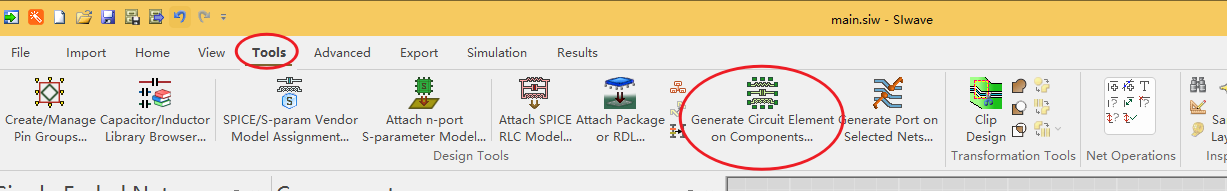

(1)鼠标选中IC后，在Tools菜单选中Generate Circuit Element on Components

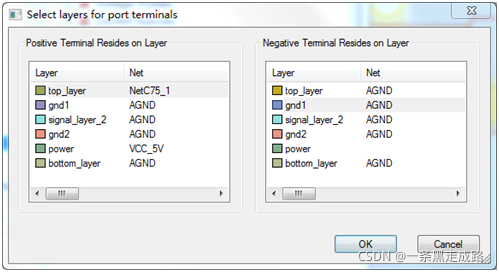

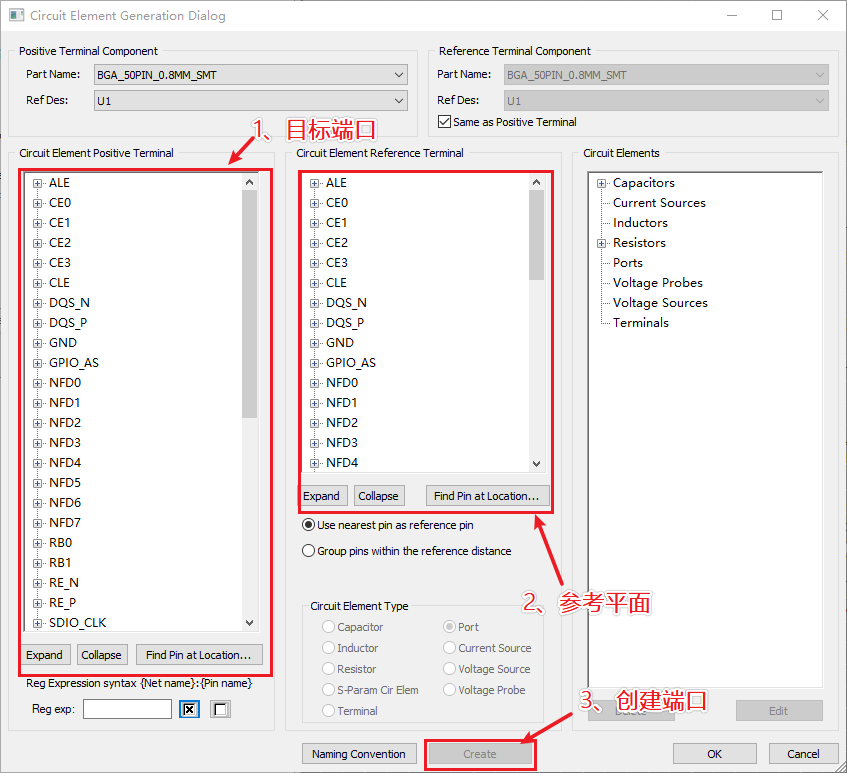

(2)此时会弹出该器件的所有相关net，只需在左边选择电路的正极，在右边选择电路的负极(一般是GND)，然后点击Create创建Port，点击OK确认生效：

(3)创建后在Port处会显示：

2. 按照网络来创建仿真端口

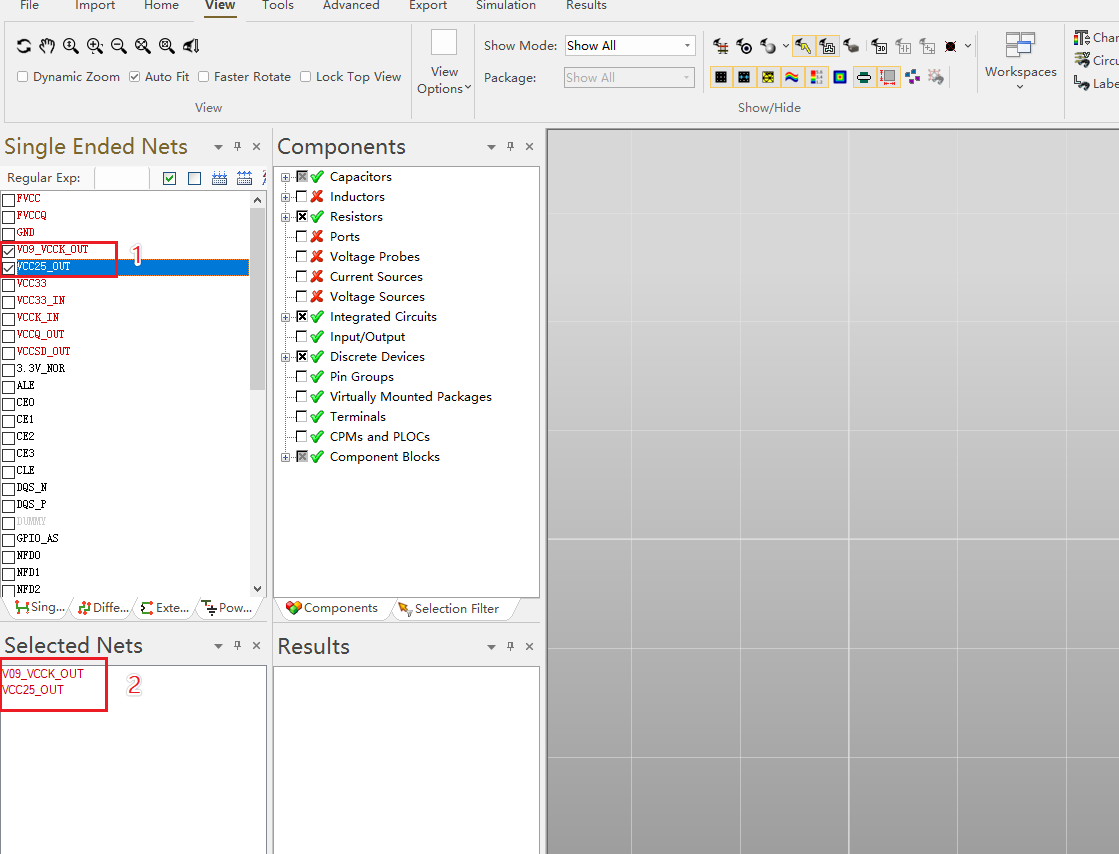

(1)在边栏选择对应的网络

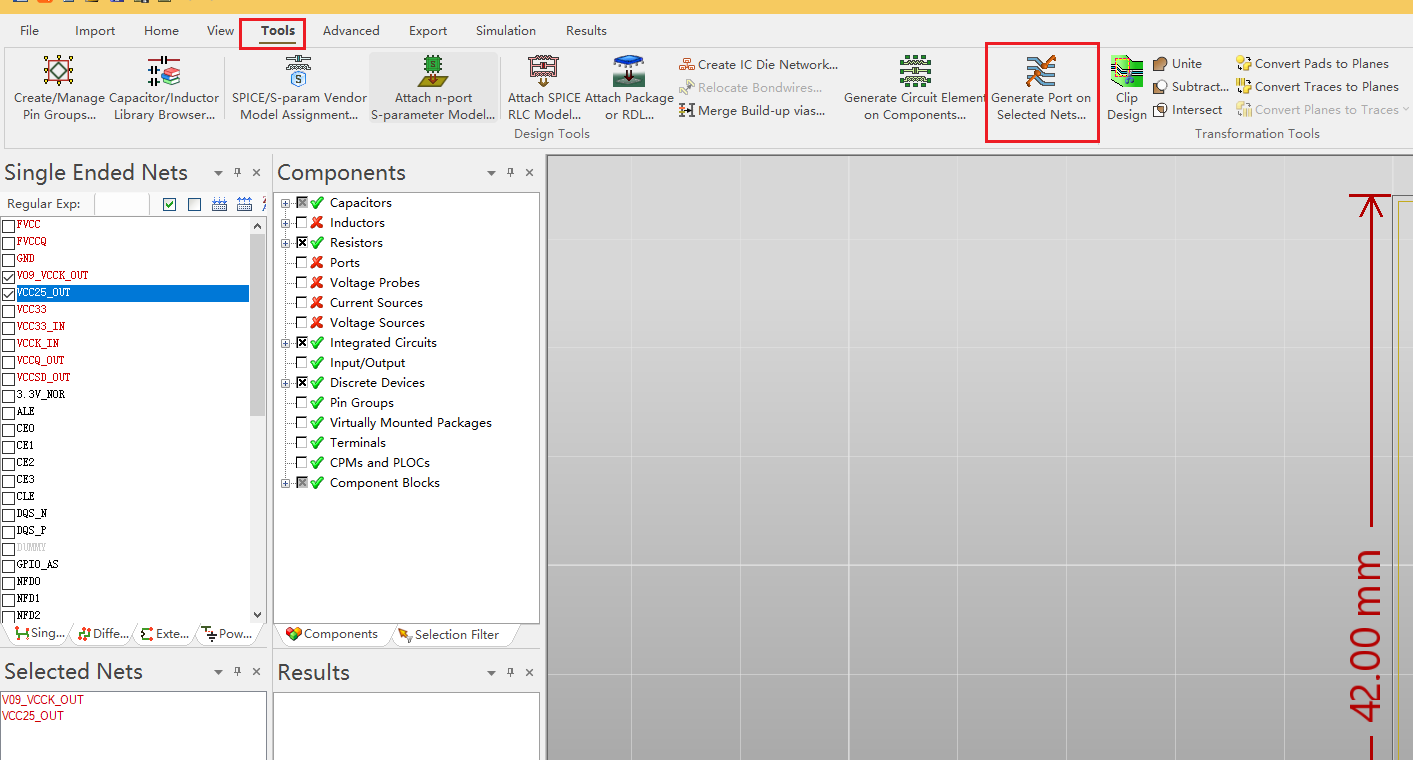

(2)点击tools—>Generate Port on Selected Nets

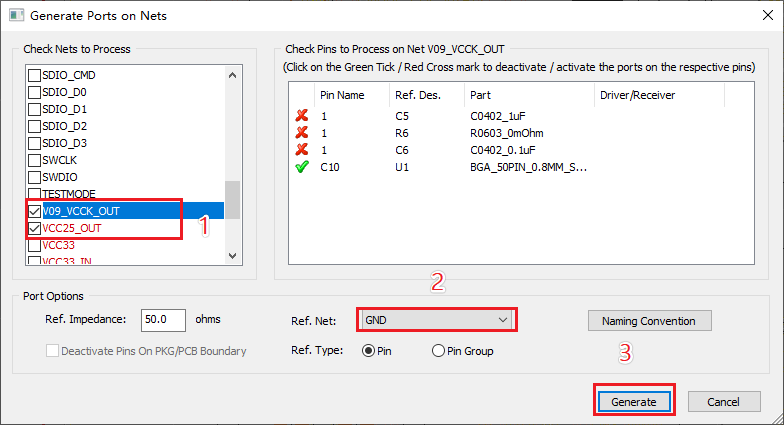

(3)选择参考网络点击Generate:

(4)目标网络的所有Port被创建出来(参考平面系统会自动选择最近的)：

3. 手动添加

(1)点击Home → 点击图标(下述含有P 的图标)→ 先点击信号网络，再点击GND（参考网络）

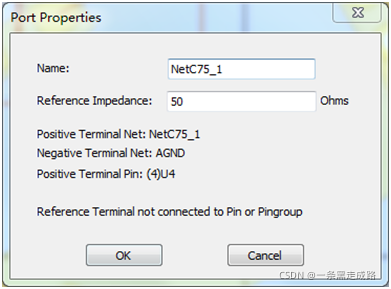

(2)弹出对话框

(3)点击OK

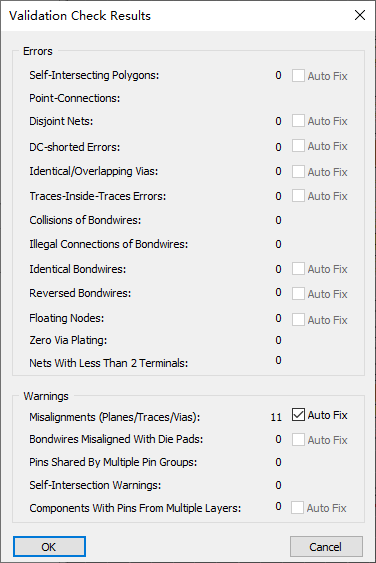

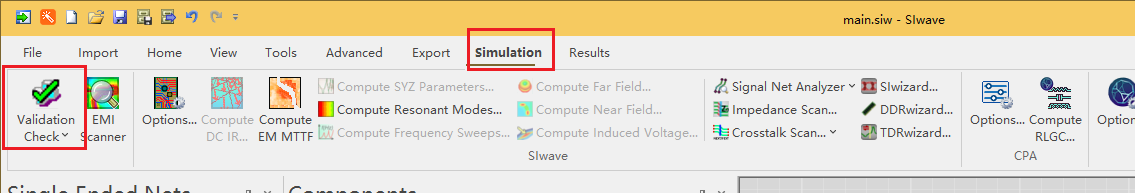

14、在完成端口创建后，点击Validation Check进行检验：

15、检验无误后(即Errors都为0)，点击OK

注：如果Validation Check的结果有错误，有些可以自动修正(Auto fixed)，有些则需要自行修正layout处理

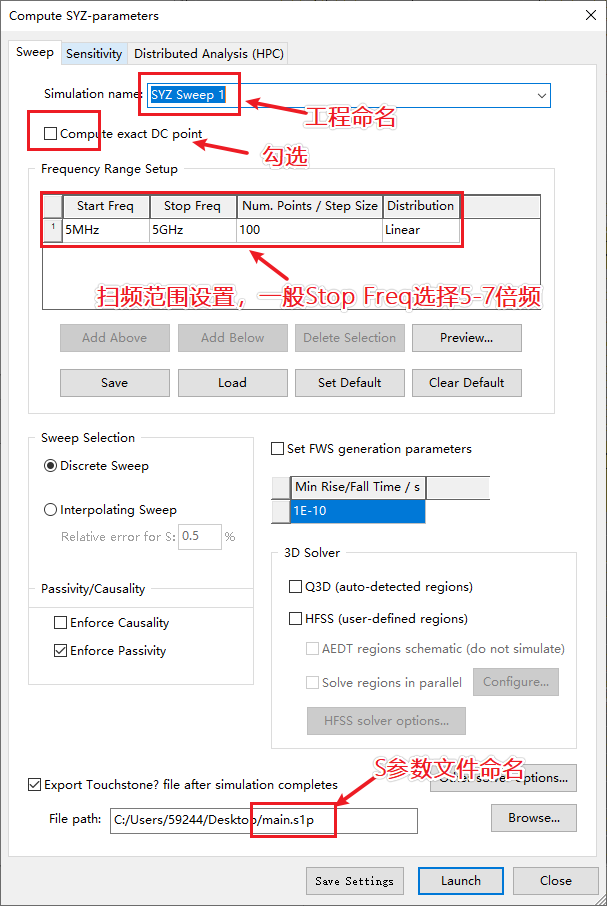

16、点击Compute SYZ Parameters进行仿真设置：

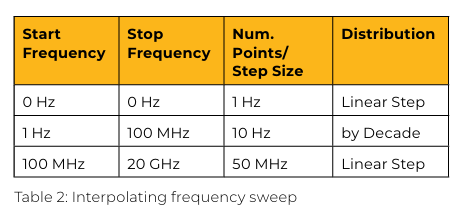

Ansys官方给出了20GHz Frequency Range Setup供参考（三段式扫描保证结果收敛）：

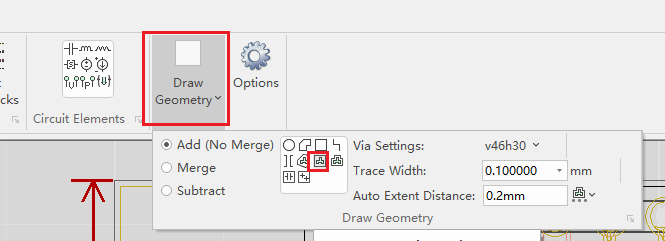

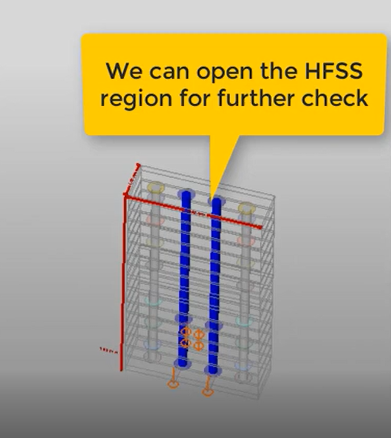

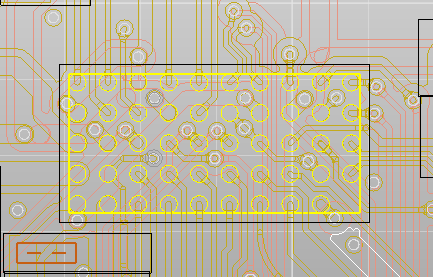

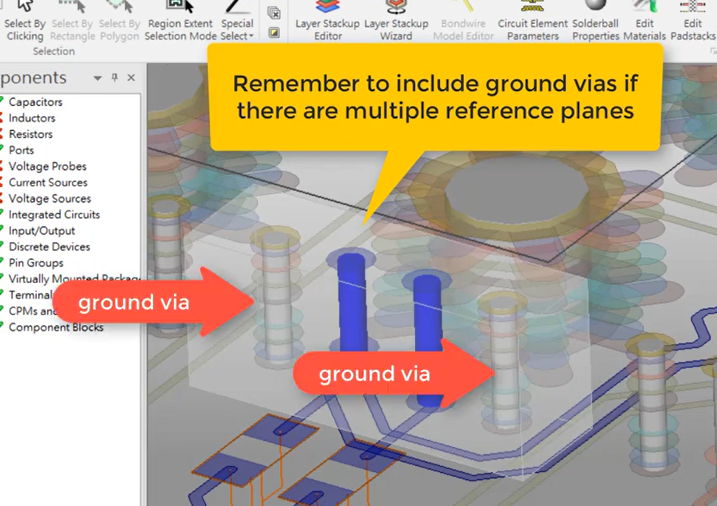

当频率较高、板层较多时可以在过孔处绘制HFSS区域(弥补SIwave在多层过孔方面的缺陷)：

使能HFSS模块(仿真时间加长，但多层过孔的仿真准确度会增加)：

注：由于SIwave是2.5D的求解器，HFSS是3D的求解器，对于一些需要更高精度的仿真，可以将部分调入HFSS进行仿真。这个功能特别有用，Ansys的官网还专门为此出了一个白皮书，对比了仅使用SIwave、 SIwave+HFSS、 仅使用HFSS三种情况下的仿真结果差异（精度对比、占用资源对比、仿真时长对比）:hfss-regions-sIwave-wp.pdf (ansys.com)

17、点击Launch开始仿真

18、输出仿真结果(S-parameter)

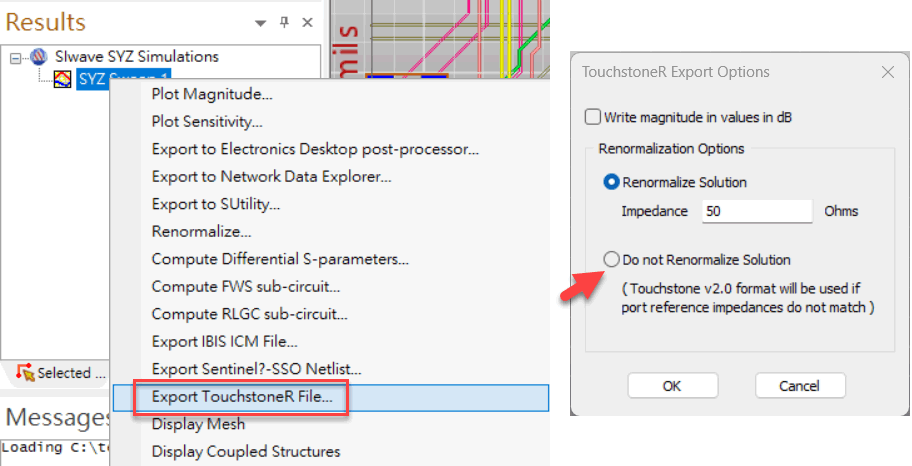

当SIwave求解完成后，选择 [Export Touchstone file]即可输出S参数模型。
