三菱变频器 E800快速设置IO控制正反转与在面板上启动电机

p.1 频率上限
p.2 频率下限
p.3 驱动电机基准频率
p.4 高速
p.5 中速
p.6 低速
p.7 加速时间
p.8 减速时间
p.79 模式设定

一. 面板启动电机

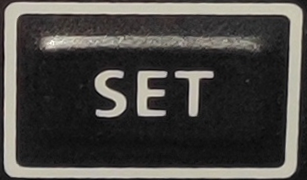

1.点击 按键 ，显示进入设置菜单

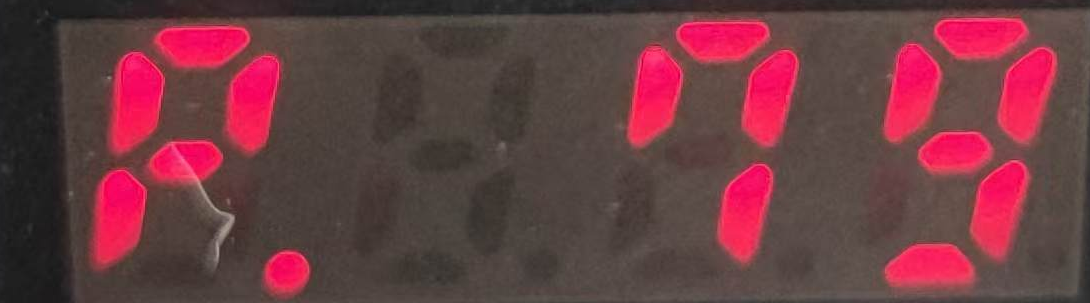

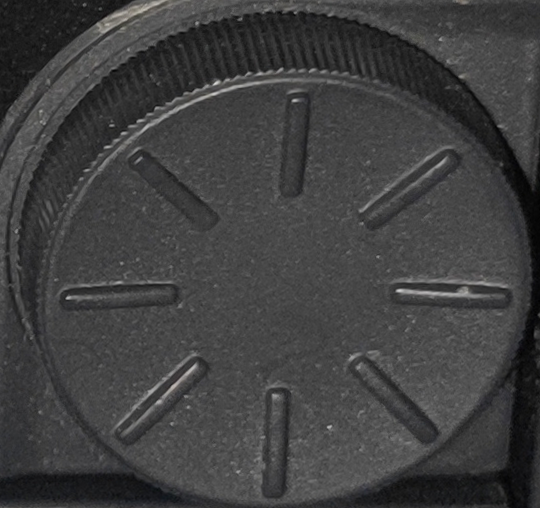

2.拨动 将显示调到

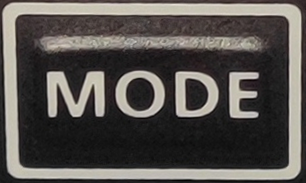

3.然后按进入设置菜单 将模式调到 1 然后再次

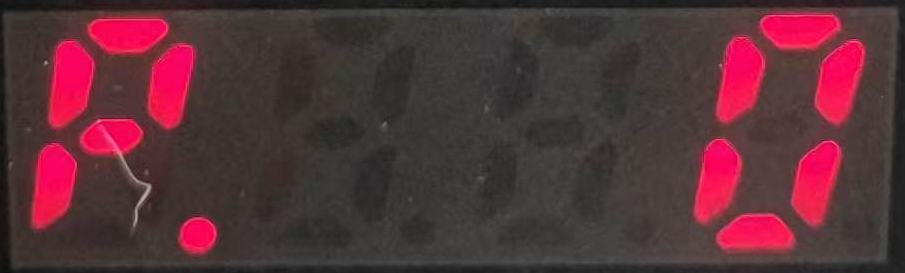

4.然后按返回到

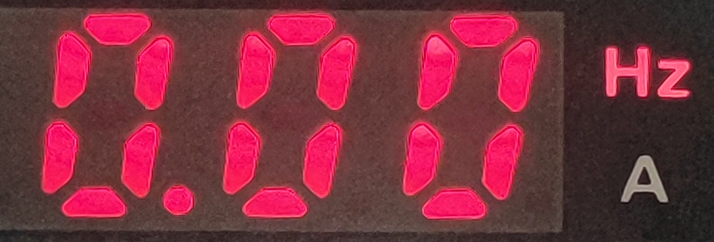

5.点击 电机就可以运行，就可以停止电机

补充：当前运行速度怎么设定

拨动 数码管数字将跳动，调到需要的频率，按下

二.设置为IO控制

1.点击 按键 ，显示进入设置菜单

 2.拨动 将显示调到

 3.然后按进入设置菜单 将模式调到 3 然后再次

4.然后按返回到

5.然后短接RD/SD 和 STF正转启动 D/SD 和 STR反转启动

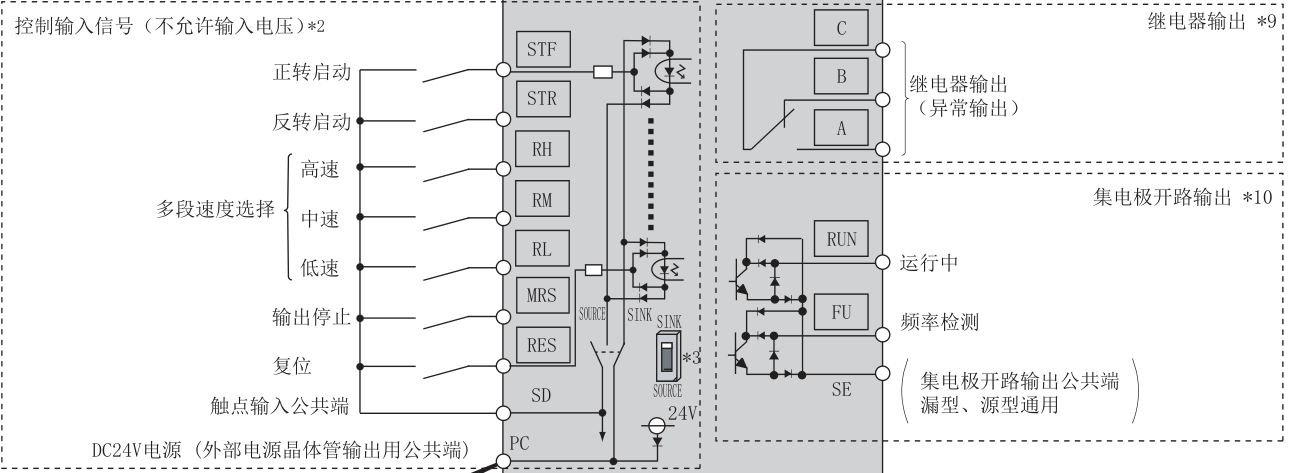

接线如下图

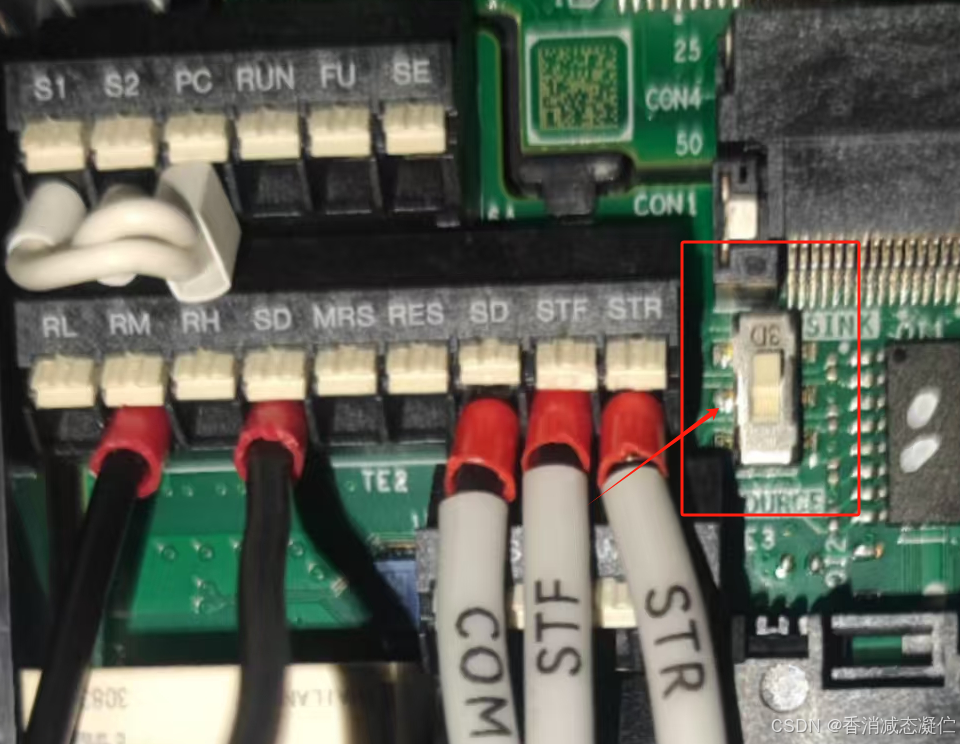

注意：如果发现IO无法控制正反转检查如下图拨码
