三菱E800变频器CC LINK IE TSN网络控制说明（2）

以下所示的软元件 No.为站号1时的软元件 N.。站号为2以上时，软元件 N.会变更。(软元件 N.与站号的对应关系请参照主站模块的手册。)

输入输出信号一览

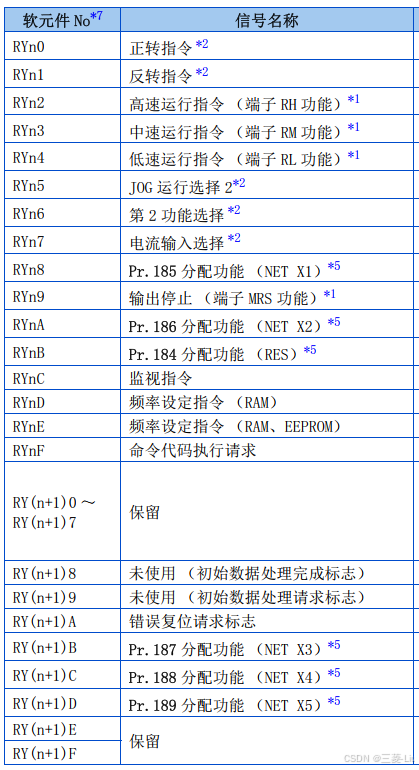

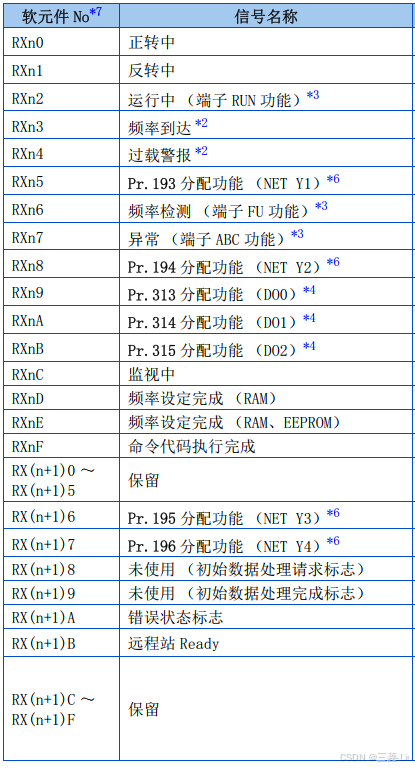

远程输入输出

*1、信号名为初始值时的信号名。可以通过Pr.180~ Pr.183 变更输入信号的功能。
Pr.180~Pr.183 的详细内容，请参照FR-E800 使用手册 (功能篇)。
*2、信号是固定的。无法通过参数变更。
*3、信号名为初始值时的信号名。通过Pr.190~Pr.192可以变更输出信号的功能。
Pr.190~Pr.192的详细内容，请参照 FR-E800 使用手册(功能篇)。
*4、可通过 Pr.313~ Pr.315 分配输出信号。
详细内容，请参照FR-E800使用手册(功能篇)的Pr.190~Pr.196(输出端子功能选择)。可以通过    *  * 5、Pr.184~ Pr.189 分配输入信号。详细内容，请参照FR-E800使用手册(功能篇)的Pr.184~Pr.189(输入端子功能选择)可通过                                                                                    * *6、Pr.193~ Pr.196 分配输出信号。详细内容，请参照FR-E800使用手册(功能篇)的 Pr.193~Pr.196(输出端子功能选择)。

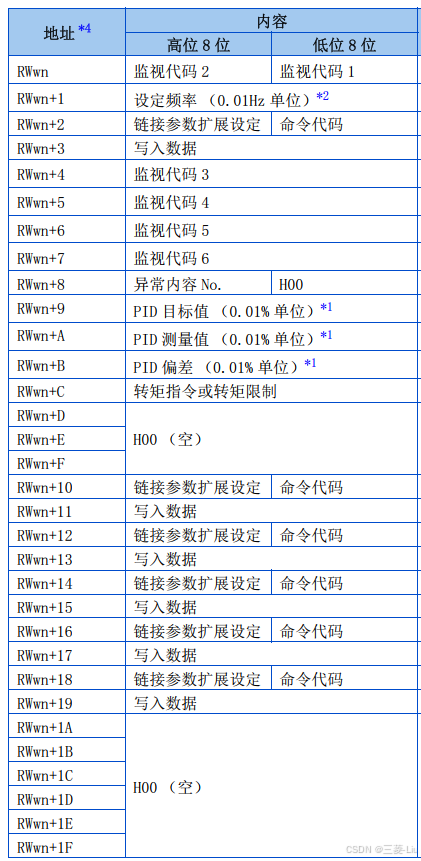

远程寄存器

*1、Pr.128=“50、51、60、61”时为有效。

*2、Pr.128=“1000~2011”的情况下，可以通过Pr.609、Pr.610 使其生效。

*3、可以通过 Pr.37、Pr.53 变更为转数(机械速度)显示。资3在监视项目中选择了输出频率、设定频率时，为Pr.37、Pr.53 的转数(机械速度)显示。
*4、n为由站号决定的值。水4
