一、什么是ICACHE？

icache是一种用于缓存指令的存储器，其目的是提高CPU执行指令的效率。
在计算机系统中，icache（指令缓存）是处理器核心内部的一个关键组件，它专门用来存储最近使用过的指令。当CPU需要执行一个指令时，会首先检查i-cache中是否已经缓存了该指令。如果所需的指令已在i-cache中（这种情况称为缓存命中），CPU可以直接从i-cache中快速读取指令，无需等待从主内存中获取，这显著提高了指令的访问速度并提升了程序的执行效率。
此外，由于指令通常不会被修改，iCache在硬件设计上可以设为只读的，这样也降低了硬件设计成本。同时，现代计算机系统一般会有多个级别的缓存，如L1 iCache、L2 Cache和L3 Cache，其中L1分为数据缓存（dCache）和指令缓存（iCache），分别存储数据和指令，以实现更高效的存取操作。
在这里插入图片描述

二、 STM32中iCache的1-way和2-ways区别

1-way iCache：

这种组织方式意味着每个缓存行只能存储一个指令地址标签。当CPU需要读取指令时，它会检查iCache中的地址标签来确定请求的指令是否在缓存中。如果找到了（称为缓存命中），则直接从iCache中读取指令；如果没有找到（称为缓存未命中），则需要从内存中加载指令，并将其存入iCache中。

2-ways iCache：

这种组织方式允许每个缓存行存储两个指令地址标签。这意味着iCache可以在相同的缓存行中存储两个不同地址的指令。当CPU请求一个指令时，它会检查两个地址标签来确定哪个与请求的指令地址匹配。这增加了缓存命中的可能性，因为有两个不同的指令可供选择。

三、如何使用？

1、打开CUBE

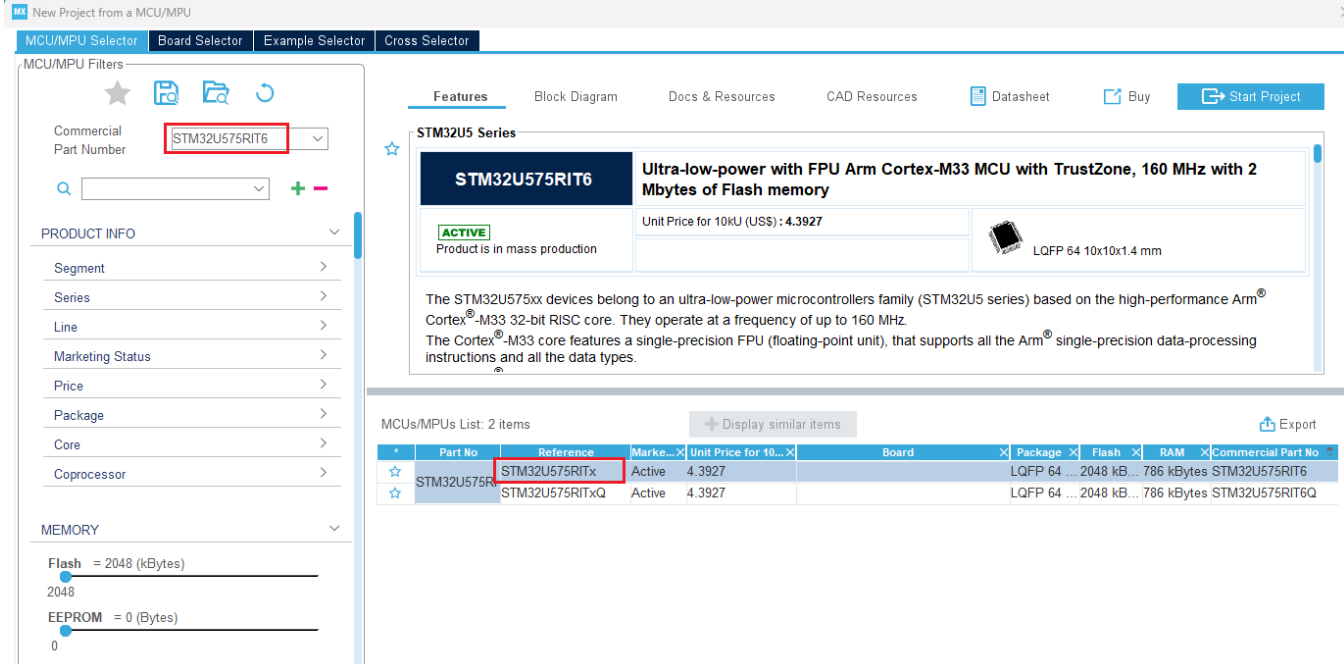

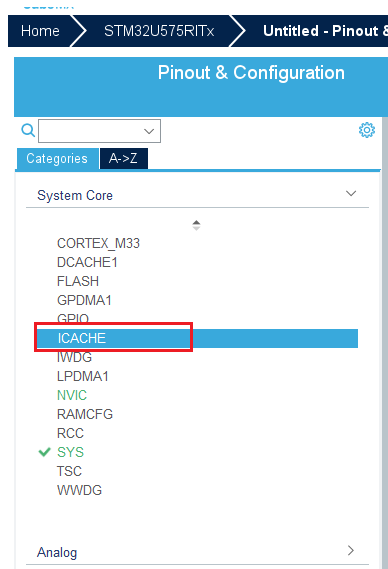

2、左侧选择栏点击iCache

在这里插入图片描述

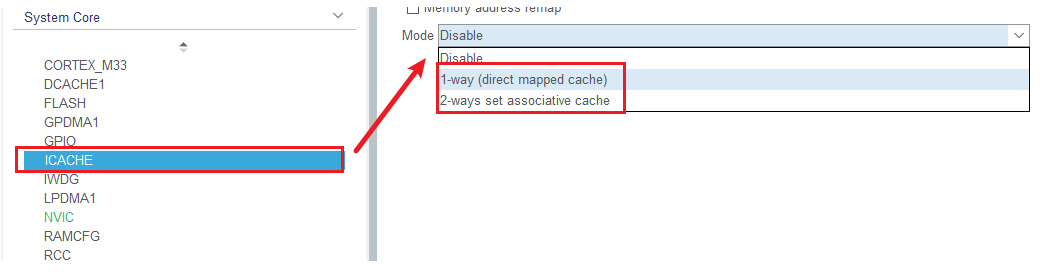

3、使能选择1-way或者2-ways（到此iCache就配置完成了）

在这里插入图片描述

四、扩展（ICACHE的发展历史）

ICache（指令缓存）是计算机体系结构中的一个重要组成部分，它用于存储最近使用的指令，以减少CPU访问主存储器的次数，从而提高执行速度。下面简要概述ICache的发展历史：

早期计算机

在早期的计算机体系结构中，由于存储器的速度相对较慢，而CPU的执行速度相对较快，这就导致了所谓的“存储墙”问题。
为了解决这个问题，人们开始探索如何提高指令的访问速度。

ICache概念的引入

20世纪70年代末到80年代初，随着微处理器技术的发展，指令缓存的概念开始出现。
最初的ICache通常与数据缓存(DCache)合并在一起，形成统一的缓存（Unified Cache），因为当时的硬件成本较高，且技术限制较大。

ICache与DCache分离

随着技术的进步，人们发现指令访问模式和数据访问模式存在差异，指令访问模式通常更为局部化。
于是，为了进一步优化性能，指令缓存和数据缓存逐渐被分离出来，形成了独立的ICache和DCache。

多级缓存体系

随着CPU和存储器之间性能差距的加大，多级缓存体系结构被引入，包括L1、L2甚至L3缓存。
L1 ICache是最接近CPU的缓存，提供了最快的访问速度。
更高级别的缓存（如L2和L3）提供了更大的存储容量，但访问速度稍慢。

现代ICache技术

现代ICache采用了各种先进的技术来提高性能，例如：
- 预取技术：预测哪些指令可能会被CPU执行，并提前加载到缓存中。
- 替换策略：当缓存满时，使用不同的算法（如LRU，Least Recently Used）来决定替换哪些旧的指令。
- 分支预测：预测条件分支的执行路径，以便提前加载可能的指令。
