C# Modbus通信从入门到精通（28）——Modbus TCP（0x0F功能码与C#代码实现）

已于 2023-07-28 21:26:04 修改
阅读量1.8k 收藏 4
点赞数 2
CC 4.0 BY-SA版权
分类专栏： C# Modbus通信从入门到精通 文章标签： c# tcp/ip Modbus 通信
于 2023-07-23 11:49:07 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_34059233/article/details/131877753
本文详细介绍了C#如何实现Modbus TCP通信，特别是0x0F功能码用于写多个线圈的操作。通过解析报文格式，展示了如何构造发送和接收报文，并提供了实际案例。同时，文中还提及了使用Modbus调试助手进行验证的步骤，并提到了提供C#源码的获取途径。

在这里插入图片描述

1、0F（0x0F）写多个线圈输出

使用该功能码能将多个线圈的值的值写入到远程地址中。

2、发送报文格式

在这里插入图片描述

更详细的格式如下：
MBAP报文头+功能码+线圈起始地址高位+线圈起始地址低位+线圈数量高位+线圈数量低位+线圈所占字节计数+线圈输出状态一共N+13个字节。

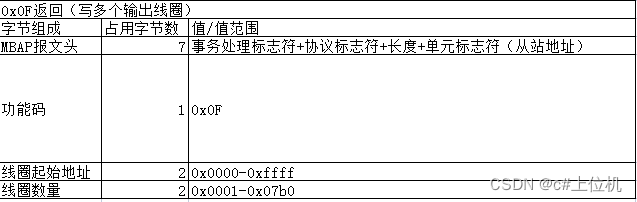

3、返回报文格式

在这里插入图片描述

更详细的格式如下：
MBAP报文头+功能码+线圈起始地址高位+线圈起始地址低位+线圈数量高位+线圈数量低位一共12个字节。

4、案例

从站地址：1
线圈起始地址：0
线圈数量：10
假设要将从站地址为1，起始地址为0的一共10个线圈的值，设置为地址0到4设置为ON，地址5到9设置为OFF

了解本专栏 订阅专栏 解锁全文
