第二部分 MODBUS RTU模式下功能码解析

第一部分 MODBUS RTU协议原理

1.1 简介

modbus是OSI模型第七层上的应用层报文传输协议。

modbus是一个请求/应答协议。并规定了相关的功能码。

modbus功能码是modbus请求应答PDU的元素。（PDU：协议数据单元）

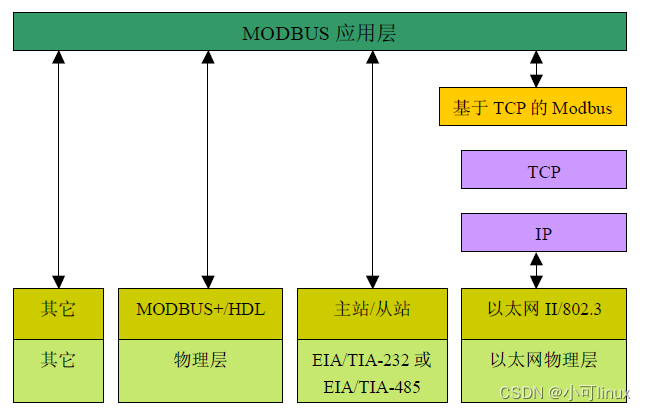

modbus通信栈：

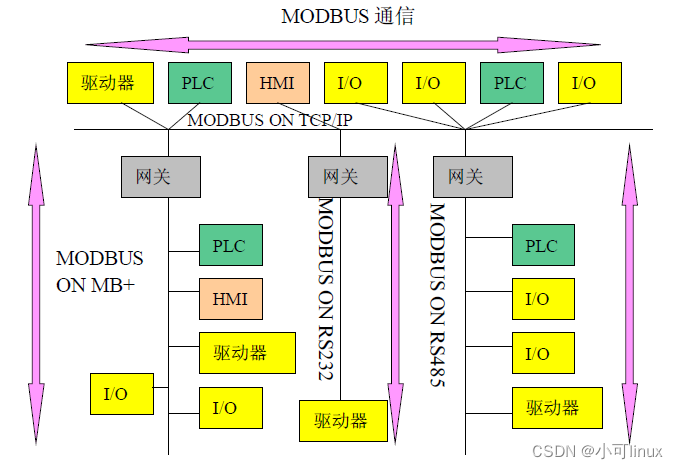

modbus网络体系结构示例：

MODBUS 协议允许在各种网络体系结构内进行简单通信。

每种设备（PLC、HMI、控制面板、驱动程序、动作控制、输入/输出设备）都能使用MODBUS协议来启动远程操作。
在基于串行链路和以太TCP/IP 网络的MODBUS上可以进行相同通信。

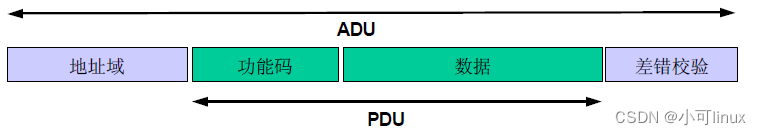

modbus帧：

主/从站通信时序图：

1.2 RTU传输模式

有两种串行传输模式被定义: RTU 模式和 ASCII 模式。

所有设备必须必须实现RTU 模式。

当设备使用RTU (Remote Terminal Unit) 模式在Modbus 串行链路通信，报文中每个8位字节含
有两个4 位十六进制字符。这种模式的主要优点是较高的数据密度，在相同的波特率下比ASCII 模
式有更高的吞吐率。每个报文必须以连续的字符流传送。

RTU 模式每个字节( 11 位 ) 的格式为 :
        编码系统:         8–位二进制
                                报文中每个8 位字节含有两个4 位十六进制字符(0–9， A–F)
        Bits per Byte: 1 起始位
                                8 数据位，首先发送最低有效位
                               1 位作为奇偶校验
                                1 停止位

默认校验位模式必须位偶校验

RTU模式位序列：

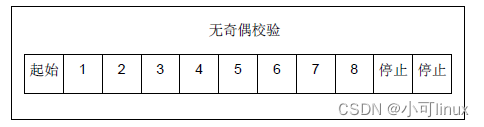

RTU模式位序列(无校验的特殊情况)：

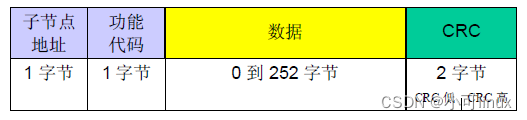

RTU帧描述：

CRC（循环冗余校验）

modbus ＲＴＵ帧最大２５６个字节。

1.3 MODBUS报文帧

由发送设备将Modbus 报文构造为带有已知起始和结束标记的帧。这使设备可以在报文的开始接收新帧，并且知道何时报文结束。不完整的报文必须能够被检测到而错误标志必须作为结果被设置。在 RTU 模式，报文帧由时长至少为3.5 个字符时间的空闲间隔区分。在后续的部分，这个时间区间被称作t3.5。

整个报文帧必须以连续的字符流发送。

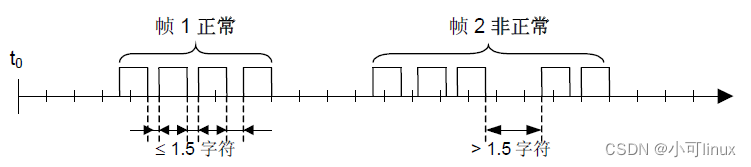

如果两个字符之间的空闲间隔大于1.5 个字符时间，则报文帧被认为不完整应该被接收节点丢弃。

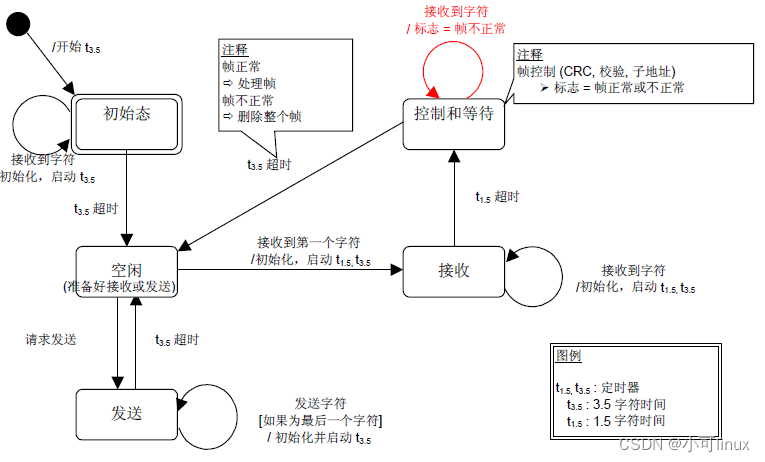

RTU传输状态图：

上面状态图的一些解释:
§ 从 "初始" 态到 “空闲” 态转换需要t3.5 定时超时: 这保证帧间延迟
§ “空闲” 态是没有发送和接收报文要处理的正常状态。
§ 在RTU 模式，当没有活动的传输的时间间隔达3.5 个字符长时，通信链路被认为在“空闲”
态。
§ 当链路空闲时，在链路上检测到的任何传输的字符被识别为帧起始。链路变为 "活动" 状态。
然后，当链路上没有字符传输的时间间个达到t3.5 后，被识别为帧结束。
§ 检测到帧结束后，完成CRC 计算和检验。然后，分析地址域以确定帧是否发往此设备，如果不
是，则丢弃此帧。为了减少接收处理时间，地址域可以在一接到就分析，而不需要等到整个帧
结束。这样，CRC 计算只需要在帧寻址到该节点(包括广播帧) 时进行。

1.4 CRC校验

在RTU 模式包含一个对全部报文内容执行的，基于循环冗余校验 (CRC - Cyclical RedundancyChecking) 算法的错误检验域。CRC 域检验整个报文的内容。不管报文有无奇偶校验，均执行此检验。
        CRC 包含由两个8 位字节组成的一个16 位值。
        CRC 域作为报文的最后的域附加在报文之后。计算后，首先附加低字节，然后是高字节。CRC高字节为报文发送的最后一个子节。
        附加在报文后面的CRC 的值由发送设备计算。接收设备在接收报文时重新计算CRC 的值，
并将计算结果于实际接收到的CRC 值相比较。如果两个值不相等，则为错误。
        CRC 的计算, 开始对一个16 位寄存器预装全1。然后将报文中的连续的8 位子节对其进行后
续的计算。只有字符中的8个数据位参与生成CRC 的运算，起始位，停止位和校验位不参与CRC
计算。
        CRC 的生成过程中，每个 8–位字符与寄存器中的值异或。然后结果向最低有效位(LSB)方向
移动(Shift) 1位，而最高有效位(MSB)位置充零。然后提取并检查LSB：如果LSB 为1，则寄存
器中的值与一个固定的预置值异或；如果LSB 为 0，则不进行异或操作。
        这个过程将重复直到执行完8 次移位。完成最后一次（第8 次）移位及相关操作后，下一个8
位字节与寄存器的当前值异或，然后又同上面描述过的一样重复8 次。当所有报文中子节都运算之
后得到的寄存器忠的最终值，就是CRC。

第二部分 MODBUS RTU模式下功能码解析

2.1 Modbus-RTU协议简介

帧结构 = 地址(设备ID) + 功能码 + 数据 + 校验

地址：占1个字节，范围0~255,有效范围1~247，其他特殊用途如255为广播地址。

功能码：占1个字节。功能码是modbus协议定的。是modbus编程两个重要的概念之一（另一个是字符间隔1.5T—判断帧是否完整，字符间隔大于3.5T视为帧结束。），不同的功能码，后面数据格式也不同，从机返回的帧格式也不同。

数据：见后面示例。

校验：CRC校验值。

备注：读线圈返回数据时，1个字节表示8个线圈状态。

比如线圈地址0001-0008这一部分的状态ON-ON-ON-OFF-ON-ON-OFF-OFF,等价11101100。二进制表示为00110111，16进制为0x37.

2.2 部分功能码名词解释

Modbus常用功能码：

代码	名称	寄存器PLC地址	位/字操作	操作数量
01	读线圈状态	00001~09999	位操作	单个或多个
02	读离散输入状态	10001~19999	位操作	单个或多个
03	读保持寄存器	40001~49999	字操作	单个或多个
04	读输入寄存器	30001~39999	字操作	单个或多个
05	写单个线圈	00001~09999	位操作	单个
06	写单个保持寄存器	40001~49999	字操作	单个
15	写多个线圈	00001~09999	位操作	多个
16	写多个保持寄存器	40001~49999	字操作	多个

线圈寄存器：实际上就可以类比为开关量（继电器状态），每一个bit对应一个信号的开关状态。所以一个byte就可以同时控制8路的信号。比如控制外部8路io的高低。线圈寄存器支持读也支持写，写在功能码里面又分为写单个线圈寄存器和写多个线圈寄存器。对应上面的功能码也就是：0x01 0x05 0x0f

离散输入寄存器：如果线圈寄存器理解了这个自然也明白了。离散输入寄存器就相当于线圈寄存器的只读模式，他也是每个bit表示一个开关量，而他的开关量只能读取输入的开关信号，是不能够写的。比如我读取外部按键的按下还是松开。所以功能码也简单就一个读的 0x02

保持寄存器：这个寄存器的单位不再是bit而是两个byte，也就是可以存放具体的数据量的，并且是可读写的。一般对应参数设置，比如我我设置时间年月日，不但可以写也可以读出来现在的时间。写也分为单个写和多个写，所以功能码有对应的三个：0x03 0x06 0x10

输入寄存器：这个和保持寄存器类似，但是也是只支持读而不能写，一般是读取各种实时数据。一个寄存器也是占据两个byte的空间。类比我我通过读取输入寄存器获取现在的AD采集值。对应的功能码也就一个 0x04。

(名词解释来源：https://blog.csdn.net/lingshi75/article/details/105991450/)
