1.HOG特征检测

👉【论文阅读】Histograms of Oriented Gradients for Human Detection。

2.`cv::HOGDescriptor`

使用cv::HOGDescriptor构建HOGDescriptor对象。

cv::HOGDescriptor::HOGDescriptor	(
	Size 	_winSize,
	Size 	_blockSize,
	Size 	_blockStride,
	Size 	_cellSize,
	int 	_nbins,
	int 	_derivAperture = 1,
	double 	_winSigma = -1,
	int 	_histogramNormType = HOGDescriptor::L2Hys,
	double 	_L2HysThreshold = 0.2,
	bool 	_gammaCorrection = false,
	int 	_nlevels = HOGDescriptor::DEFAULT_NLEVELS,
	bool 	_signedGradient = false
)

参数详解：

_winSize：检测窗口大小。HOG原文和API的默认值都是 $64 \times 128$ 。
_blockSize：block的大小（单位是像素）。HOG原文和API默认值都是 $(16, 16)$ 。
_blockStride：block滑动步长（单位是像素）。HOG原文和API默认值都是 $(8, 8)$ 。
_cellSize：cell的大小（单位是像素）。HOG原文和API默认值都是 $(8, 8)$ 。
_nbins：直方图bin的数量。HOG原文和API默认值都是9个。
_derivAperture：官方文档中没有对这个参数的详细解释。cv::Canny中有个参数apertureSize指的是Sobel算子的size。这里该参数的默认值为1，即Sobel算子的size为1，刚好就是HOG原文中认为最好的计算梯度的方式： $[- 1, 0, 1]$ 。此外，该参数还被质疑并没有在HOGDescriptor class中被使用，详见github issue：derivAperture, histogramNormType not used in HOGDescriptor。
_winSigma：个人理解是HOG原文中Gaussian spatial window的 $\sigma$ 值，用于对梯度幅值进行高斯加权，原文默认值是8。API中默认值是-1，猜测可能是不进行高斯加权的意思。在这里找到的解释是“Gaussian smoothing window parameter.”，但HOG原文中提到过在梯度计算之前就对原始图像进行平滑会使性能下降。
_histogramNormType：归一化方式。HOG原文中提到了4种归一化方式：L2-norm、L2-Hys、L1-norm、L1-sqrt。这里默认是L2-Hys归一化。
_L2HysThreshold：L2-Hys归一化对最大值的限制，详见HOG原文，默认值为0.2。
_gammaCorrection：是否使用gamma correction。
_nlevels：在这里找到了对该参数的定义：“Maximum number of detection window increases.”，即检测窗口最多可增加的数量。
_signedGradient：是否使用带符号的梯度，详见HOG原文。

3.`cv::HOGDescriptor::compute`

使用compute函数来计算HOG特征。

virtual void cv::HOGDescriptor::compute	(
	InputArray 	img,
	std::vector< float > & 	descriptors,
	Size 	winStride = Size(),
	Size 	padding = Size(),
	const std::vector< Point > & 	locations = std::vector< Point >()
)		const

参数详解：

img：用于计算HOG特征的输入图像，类型为CV_8U。
descriptors：计算得到的HOG特征向量，类型为CV_32F。如果检测窗口的大小为 $64 \times 128$ ，block、cell、步长等参数都是默认值，那么一个窗口有 $\times 15 = 105$ 个block，其特征向量长度为 $105 \times 36 = 3780$ 。
winStride：检测窗口的步长，必须是block步长的倍数。
padding：用于对输入图像做padding。
locations：检测到的特征点。

核心实现代码：

HOGDescriptor detector(Size(64, 128), Size(16, 16), Size(8, 8), Size(8, 8), 9);
vector<float> descriptors;
vector<Point> locations;
detector.compute(dst_gray, descriptors, Size(0, 0), Size(0, 0), locations);

4.HOG+SVM实现对行人检测

核心实现代码：

HOGDescriptor hog = HOGDescriptor();
hog.setSVMDetector(hog.getDefaultPeopleDetector());
vector<Rect> foundLocations;
hog.detectMultiScale(src, foundLocations, 1, Size(8, 8), Size(32, 32), 1.05, 2);

4.1.`cv::HOGDescriptor::getDefaultPeopleDetector`

static std::vector<float> cv::HOGDescriptor::getDefaultPeopleDetector	(		)

返回为行人检测已经训练好的分类器的系数（适用于 $64 \times 128$ 的检测窗口）。一个检测窗口得到的HOG特征向量长度为3780，但还要考虑到偏置项 $b$ ，所以这里这个函数返回的系数会是3781维的。

opencv已经预训练好了一个线性SVM行人检测模型。

4.2.`cv::HOGDescriptor::setSVMDetector`

virtual void cv::HOGDescriptor::setSVMDetector	(	InputArray 	_svmdetector	)

设置线性SVM分类器的系数。上述例子中我们直接使用opencv已经训练好的SVM模型。

4.3.`cv::HOGDescriptor::detectMultiScale`

用于检测输入图像中大小不同的目标。检测到的目标以矩形列表的形式返回。

virtual void cv::HOGDescriptor::detectMultiScale	(
	InputArray 	img,
	std::vector< Rect > & 	foundLocations,
	std::vector< double > & 	foundWeights,
	double 	hitThreshold = 0,
	Size 	winStride = Size(),
	Size 	padding = Size(),
	double 	scale = 1.05,
	double 	groupThreshold = 2.0,
	bool 	useMeanshiftGrouping = false
)		const

img：输入图像。类型为CV_8U或CV_8UC3。
foundLocations：一个元素为rect的vector，每个rect对应一个被检测到的目标。
foundWeights：一个vector，对应每个被检测目标的confidence。
hitThreshold：是针对HOG特征向量到SVM分类平面的欧氏距离的一个阈值。通常设为0。当距离大于该阈值时，检测结果被接受，否则检测结果会被拒绝。设置此参数可有效降低假阳的出现。
winStride：检测窗口的步长，必须是block步长的倍数。
padding：对输入图像的padding操作。
scale：用于缩放检测窗口的大小。
groupThreshold：同一个目标可能会被多个检测框圈住，因此我们可以对这些检测框进行聚类。该参数用于指定聚类的半径。检测框中心距离小于groupThreshold的将会被聚类成一个框。如果该参数为0，则表示不进行聚类操作。opencv有的版本也将该参数写为finalThreshold。
useMeanshiftGrouping：聚类的算法。

另一种重载形式：

virtual void cv::HOGDescriptor::detectMultiScale	(
	InputArray 	img,
	std::vector< Rect > & 	foundLocations,
	double 	hitThreshold = 0,
	Size 	winStride = Size(),
	Size 	padding = Size(),
	double 	scale = 1.05,
	double 	groupThreshold = 2.0,
	bool 	useMeanshiftGrouping = false
)		const

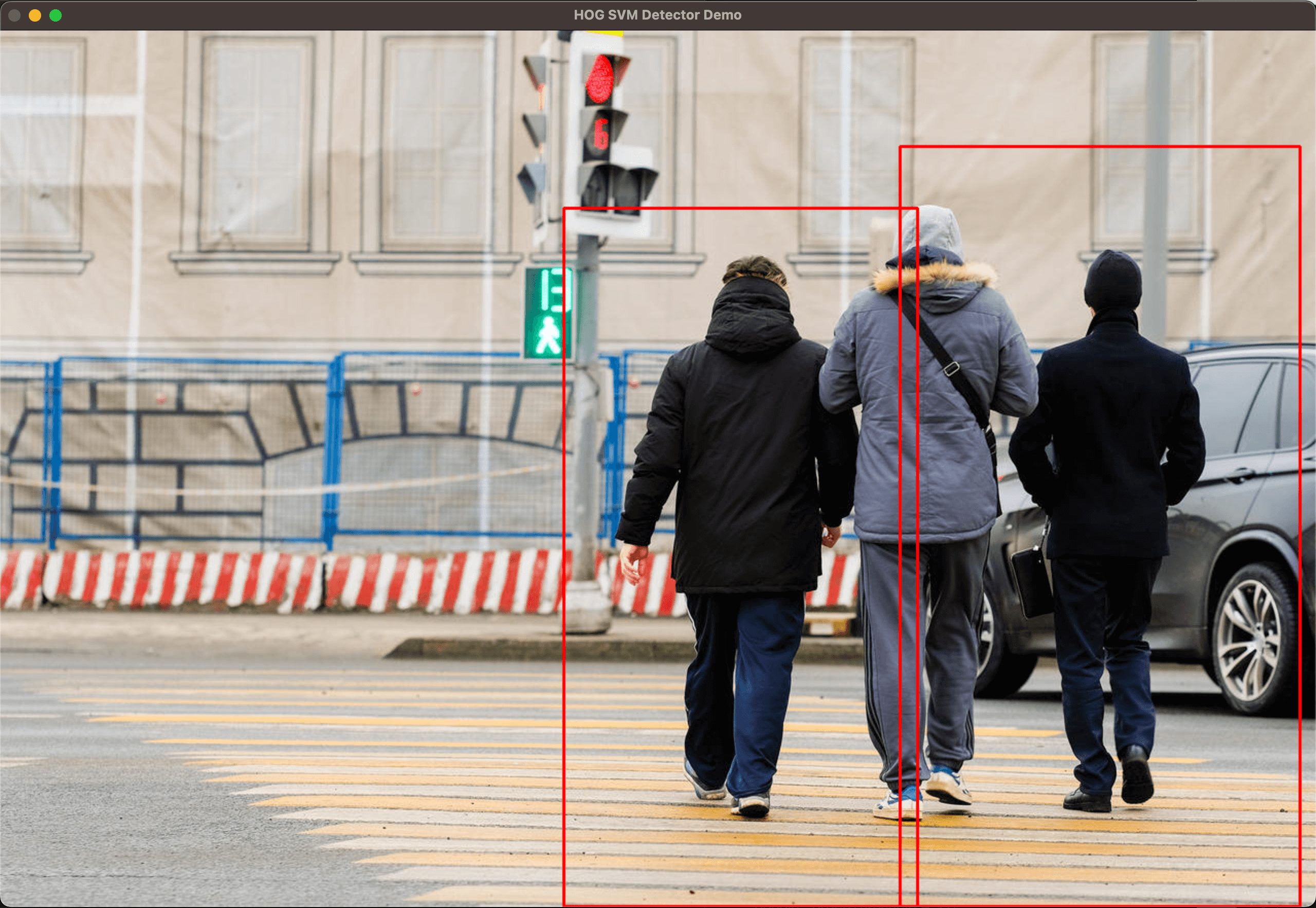

检测结果：
