HOG简介

HOG（Histogram of Oriented Gridients）特征检测算法，最早由法国研究院Dalal等在CVPR2005上提出，是一种用于检测人体目标检测的图像描述子，用于表征图像局部梯度方向和梯度强度分布特性。其主要思想是：在边缘具体位置未知的情况下，边缘方向的分布也可以很好地表示行人目标的外形轮廓。Dalal等提出的HOG+SVM算法当时在行人检测上取得了巨大的成功，而此后涌现的许多算法，大多是以HOG+SVM的思想为主线。

HOG特征算法流程

大致分为以下几个步骤：颜色空间归一化（Gamma校正）–>梯度计算–>梯度方向直方图–>重叠块直方图归一化–>HOG特征。

1、颜色空间归一化

由于图像的采集环境、装置等因素，采集到的图像效果可能不是很好，容易出现误检或漏检的情况，所以需要对采集到的图像进行预处理。主要是有两步：将图像灰度化、Gamma校正。

a、图像灰度化

彩色图像有R、G、B，3个颜色通道，将其转换为单通道的灰度图像。很简单，使用以下公式：

g r a y = 0.3 * r e d + 0.59 * g r e e n + 0.11 * b l u e

$gray = 0.3 * red + 0.59 * green + 0.11 * blue$

b、Gamma校正

在图像亮度不均匀的情况下，可以通过Gamma校正来将图像中整体亮度提高或降低。公式如下：

Y (x, y) = I (x, y) γ

$Y(x,y) = I(x,y)^{\gamma}$

其中， $\gamma$ 为权值。在这里我们令 $\gamma = 0.5$ ，即取平方根；也可以自行取其他 $\gamma$ 值来得到不同的效果。

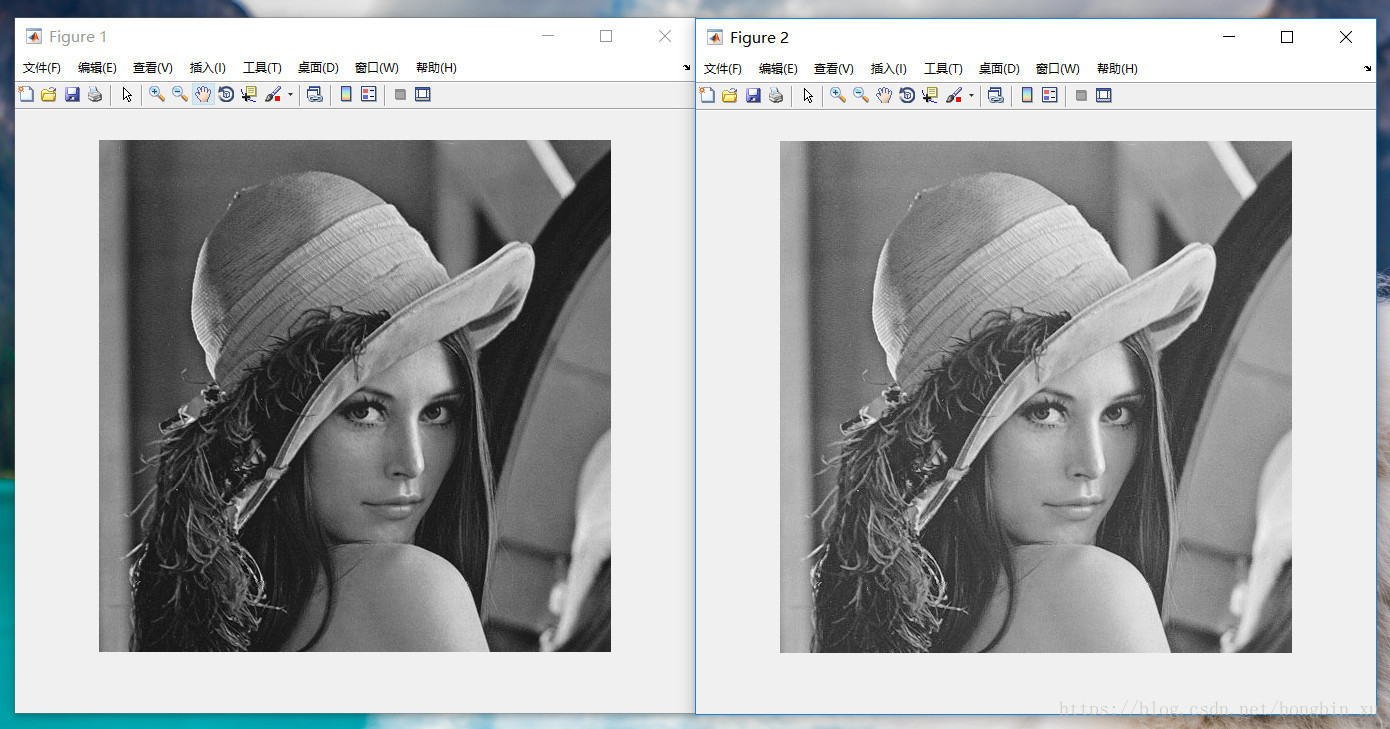

下图是使用Gamma校正前后的结果，左图是原图，右图是 $\gamma = 0.5$ 进行Gamma校正的结果。直观上可以看出右图的整体亮度更接近了，左图的像素间亮度差距较大。
这里写图片描述

2、梯度计算

前面对颜色空间进行归一化后的图像，再求取其梯度以及梯度方向。分别在水平和垂直方向进行计算。

水平方向梯度算子为： $\begin{bmatrix} -1 & 0 & 1 \end{bmatrix}$ ，垂直方向梯度算子为： $\begin{bmatrix} -1 & 0 & 1 \end{bmatrix}^T$ 。

假设当前在计算像素点 $(x,y)$ 的梯度，则其水平梯度值 $G_x$ 和垂直梯度值 $G_y$ 为：

G x (x, y) = I (x + 1, y) - I (x - 1, y)

$G_x(x,y) = I(x+1,y) - I(x-1, y)$

G y (x, y) = I (x, y + 1) - I (x, y - 1)

$G_y(x,y) = I(x, y+1) - I(x, y-1)$

根据水平梯度值 $G_x$ 和垂直梯度值 $G_y$ 求出梯度值：

G (x, y) = G x (x, y) 2 + G y (x, y) 2 - - - - - - - - - - - - - - - - - \sqrt

$G(x,y) = \sqrt{G_x(x,y)^2 + G_y(x,y)^2}$

角度值 $\theta(x,y)$ 也可以求出：

θ (x, y) = a r c t a n (G x ( x , y ) G y ( x , y ))

$\theta(x,y) = arctan(\frac{G_x(x,y)}{G_y(x,y)})$

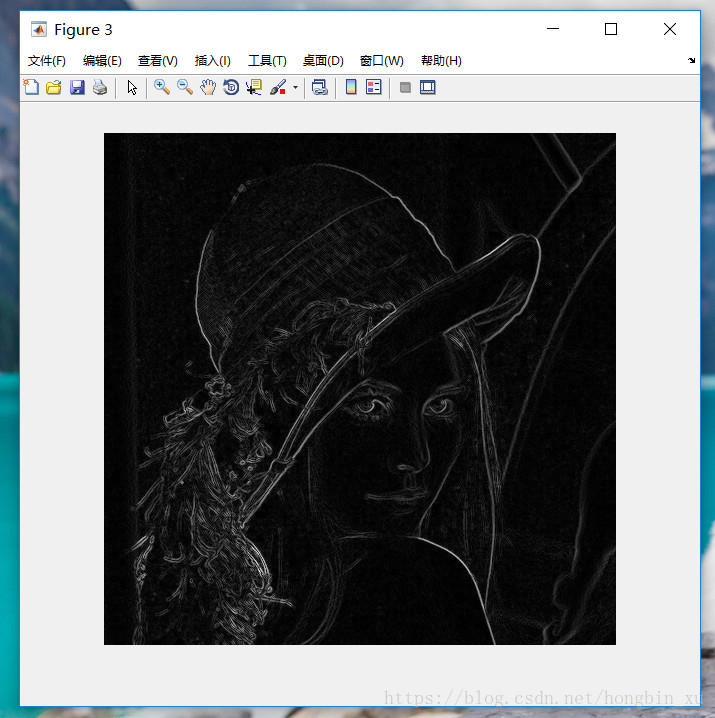

计算出的梯度图如下所示：
这里写图片描述

3、梯度方向直方图

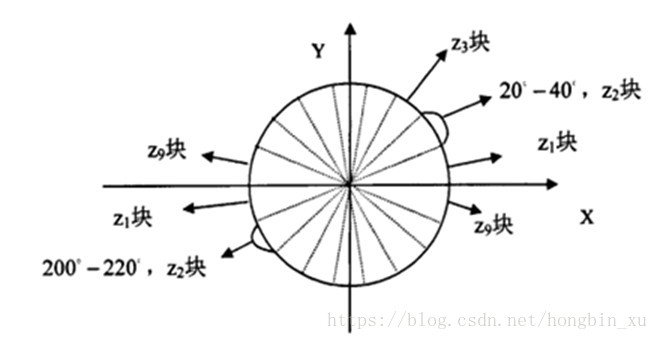

将图像分为若干个cells（单元），先假设每个cell有 $8 \times 8 = 64$ 个像素，相邻的cell之间互不重叠。在每个cell中，计算梯度方向直方图，将所有梯度方向分成9个bins（即9维的特征向量），如下图所示。

这里写图片描述

比如说z2块，对应着两部分，一部分是 $20^{\circ}$ 到 $40^{\circ}$ ，另一部分是 $200^{\circ}$ 到 $220^{\circ}$ 。

如图所示，可以分成9个bin分别对应一定的角度范围，这9个bins即为直方图的横轴，而这些角度范围内所对应的梯度的累加值为直方图的纵轴。

最后我们可以得到每个cell的梯度方向直方图。

4、重叠块直方图归一化

一般来说，一个块（block）由若干个单元（cell）组成，一个单元（cell）由若干个像素点组成。以下是矩形HOG示意图：

这里写图片描述

我们常用的三种HOG结构：R-HOG（矩形HOG）、C-HOG（圆形HOG）、Single centre C-HOG（中心环绕HOG）。单位都是block。论文中提到，R-HOG和C-HOG的效果差不多，而Single centre C-HOG则相对差一点。后面都默认使用R-HOG，另外两种不做赘述，如果感兴趣，请自行查阅论文。

这里写图片描述

前面假设了每个cell有 $8 \times 8 = 64$ 个像素，这里还要假设每个block有 $2 \times 2 = 4$ 个cell。

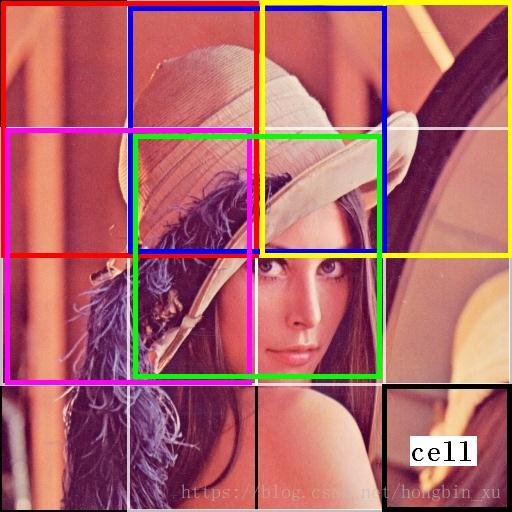

下图表示得比较形象，摘自https://blog.csdn.net/hujingshuang/article/details/47337707/：

这里写图片描述

颜色标出来的就是block，一个block里面有4个cell，不过其像素值不一定跟实际图片严格对应，只是个示意图。注意到，相邻block之间都有重叠的cell，目的就是利用相邻信息，引入各个block之间的关系。

注意到一个block的大小为 $64 * 4 = 256$ 个像素，然而图片大小不一定正好是其整数倍，所以还要调整图片的大小，缩放到其整数倍，以分离出整数个block。

到这里先停停，整理一下相关的参数设置。每个block中有 $2 \times 2 = 4$ 个cell，每个cell中有 $8 \times 8 = 64$ 个像素，计算每个cell的梯度方向直方图得到9维的bins（HOG特征向量），一个block中HOG特征向量的长度则有 $4 \times 9 = 36$ 。

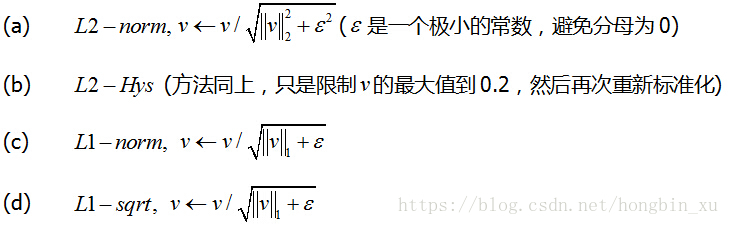

接着还要对每个block块内的HOG特征向量进行归一化。一般有以下几种方法：

这里写图片描述

由于L2-norm较为简单且在检测中效果相对较好，故一般采用它。

5、后续操作

其实到这里已经得到了整幅图像的HOG特征向量了，使用一系列样本提取得到的HOG特征向量送入SVM分类器训练，寻找最优超平面进行分类。

在实际应用中，往往是从一幅图片中取出若干个小窗口进行特征提取，这样子可以得到有目标的窗口作为正样本，和没有目标的窗口作为负样本。将正负样本送入SVM训练，识别时也是取一个相同大小的滑动窗口，使用训练好的SVM来判断滑动窗口是否包含目标。

程序实现

1、matlab实现提取hog特征

前面部分截图就是下面程序的运行结果，已经注释了。程序不算复杂。

%%
% 参考博客：https://blog.csdn.net/baidu_30028771/article/details/65937451。代码实现，部分原理讲解。
% 其他参考资料：

%%
clear all;
clc;
close all;

%%
img = imread('lena.bmp');

%% 1、灰度化
img = rgb2gray(img);
img = double(img);

step = 8;   % step*step个像素作为一个cell
[m1, n1] = size(img);

%改变图像尺寸为step的最近整数倍
img = imresize(img, [floor(m1/step)*step, floor(n1/step)*step], 'nearest');
[m, n] = size(img);

%% 2、伽马校正
% Gamma校正前图片
% figure();
% imshow(img, []);

img = sqrt(img);

% Gamma校正后图片
% figure();
% imshow(img, []);

%% 3、求梯度和方向
fy = [-1, 0, 1];    %定义竖直模板
fx = fy';           %定义水平模板
Iy = imfilter(img, fy, 'replicate');    %竖直梯度
Ix = imfilter(img, fx, 'replicate');    %水平梯度
Ied = sqrt(Ix.^2 + Iy.^2);              %梯度值
Iphase = Iy ./ Ix;      %边缘斜率，有些为inf,-inf,nan，其中nan需要再处理一下
the = atan(Iphase) * 180 / pi;

% 计算得到的梯度图
% figure();
% imshow(Ied, []);

for i = 1:m
    for j = 1:n
        if(Ix(i,j)>=0&Iy(i,j)>=0)
            the(i,j) = the(i,j);
        elseif(Ix(i,j)<=0&Iy(i,j)>=0)
            the(i,j) = the(i,j) + 180;
        elseif(Ix(i,j)<=0&Iy(i,j)<=0)
            the(i,j) = the(i,j) + 180;
        elseif(Ix(i,j)>=0&Iy(i,j)<=0)
            the(i,j) = the(i,j) + 360;
        end

        if isnan(the(i,j)) == 1
            the(i,j) = 0;
        end
    end
end
the = the + 0.000001;%防止角度为0

%% 4、划分cell、求cell的直方图( 1 cell = 8*8 pixel )
step=8;                %step*step个像素作为一个cell
orient=9;               %方向直方图的方向个数
angle_step = 360 / orient;%每个方向包含的角度数
Cell = cell(1,1);        %所有的角度直方图,cell是可以动态增加的，所以先设了一个
i = 1;
j = 1;
ii = 1;
jj = 1;
for i = 1:step:m
    ii = 1;
    for j = 1:step:n
        Hist1(1:orient) = 0;
        for p = 1:step
            for q = 1:step
                %梯度方向直方图
                Hist1(ceil(the(i+p-1, j+q-1)/angle_step)) = Hist1(ceil(the(i+p-1, j+q-1)/angle_step)) + Ied(i+p-1, j+q-1);
            end
        end
        Cell{ii, jj} = Hist1;
        ii = ii + 1;
    end
    jj = jj + 1;
end

%% 5、划分block，求block的特征值，使用重叠方式( 1 block = 2*2 cell )
[m, n] = size(Cell);
feature = cell(1, (m-1)*(n-1));
for i=1:m-1
    for j=1:n-1
        block = [];
        block = [Cell{i,j}(:)' Cell{i,j+1}(:)' Cell{i+1,j}(:)' Cell{i+1,j+1}(:)'];
        block = block ./ sum(block);%归一化
        feature{(i-1)*(n-1)+j} = block;
    end
end

%% 6、图像的HOG特征值
[m, n] = size(feature);
l = 2 * 2 * orient;
featureVec = zeros(1, n * l);
for i = 1:n
    featureVec((i-1)*l+1:i*l) = feature{i}(:);
end

运行后，我们再来大概计算一下参数，看看与结果的维度是否一致。

测试图片采用的是lena的那张标准图像。

这里写图片描述

首先读入的图片大小是512*512。

这里写图片描述

一个cell的大小是 $8 \times 8=64$ ，一个block有 $2 \times 2 = 4$ 个cell。

一个block大小为 $(2 \times 8) \times (2 \times 8) =16 \times 16=256$ 个像素。

由于图像长宽均为512，且可以整除16，故不需要对图像缩放。

使用R-HOG，则共有 $(512 / 8 - 1) \times (512 / 8 - 1)=63 \times 63 = 3969$ 个block。

feature变量保存了每个block的HOG特征向量，matlab中可以看到正好一致。

这里写图片描述

对于每个cell，其提取出的HOG特征向量有9个bins，即9维特征向量。则每个block有 $4 \times 9 = 36$ 维特征向量。

那么，整幅图像共有 $36 \times 3969 = 142884$ 维HOG特征向量。

featureVec变量中保存了展开的所有HOG特征向量，可以看到与计算结果一致：

这里写图片描述

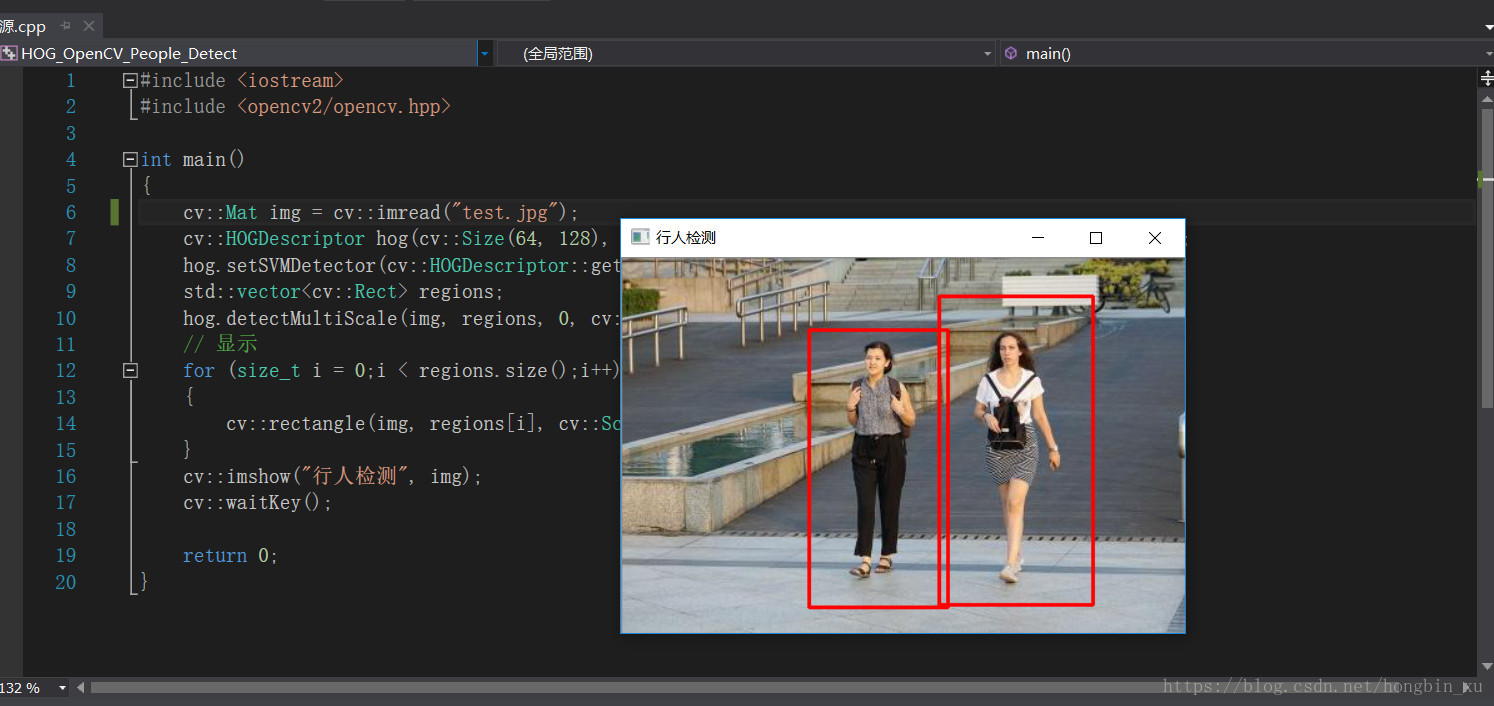

2、opencv行人检测

#include <iostream>
#include <opencv2/opencv.hpp>

int main()
{
    cv::Mat img = cv::imread("test![2018-04-03_224420](E:\opencv\My OpenCV projects\HOG特征\HOG_Notes\2018-04-03_224420.jpg).jpg");
    cv::HOGDescriptor hog(cv::Size(64, 128), cv::Size(16, 16), cv::Size(8, 8), cv::Size(8, 8), 9);
    hog.setSVMDetector(cv::HOGDescriptor::getDefaultPeopleDetector());
    std::vector<cv::Rect> regions;
    hog.detectMultiScale(img, regions, 0, cv::Size(8, 8), cv::Size(32, 32), 1.05, 1);
    // 显示
    for (size_t i = 0;i < regions.size();i++)
    {
        cv::rectangle(img, regions[i], cv::Scalar(0, 0, 255), 2);
    }
    cv::imshow("行人检测", img);
    cv::waitKey();

    return 0;
}
