【论文阅读】Gradient-Based Learning Applied to Document Recognition

1.INTRODUCTION

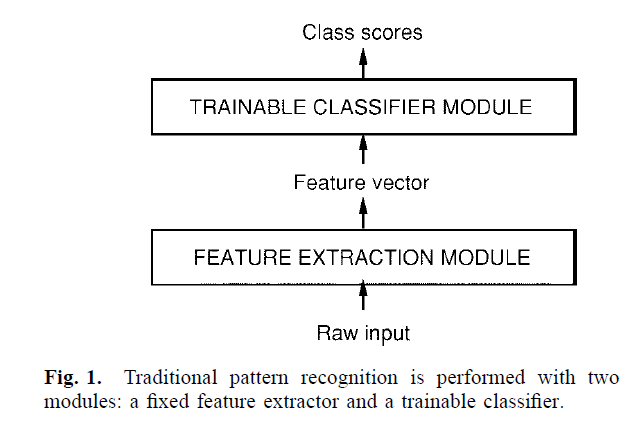

传统的模式识别（traditional pattern recognition）通常分为两步：

即：1）从原始数据中提取特征；2）用提取的特征训练分类器。

在LeNet-5发表的那个年代，提取特征需要大量的先验知识，并且需要人为设计，这是一个非常耗时耗力的工作。除此之外，分类器的精度也很大程度上受到所提取的特征的影响。因此，那个时候的论文大都在讨论不同特征集之间的优劣。

随着时代的发展，因为数据量的增多和机器学习技术的进步等原因，使得多层神经网络可以用来解决模式识别问题，例如语音或手写文字的识别。这样就避免了人为选择特征这一繁琐的工作，特征的选择由网络自行完成，也就是说可以将原始数据（或稍做简单处理）直接作为网络的输入。

因此该论文提出了一种基于多层神经网络的手写数字识别模型（见本博客第2部分）。

本博客主要介绍文章的I,II.B部分，其中II.B部分最为重要，详细描述了LeNet-5的实现。文章的后几部分属于进一步的延伸内容，有兴趣的同学可以自行阅读原文（原文链接见本文末尾），本博客不再赘述。

此外，论文中含有大量对基础概念的解释，例如loss function、梯度、卷积等，在此也不再赘述。有不了解的可在本站阅读【深度学习基础】系列博客。

2.LeNet-5

2.1.详细结构

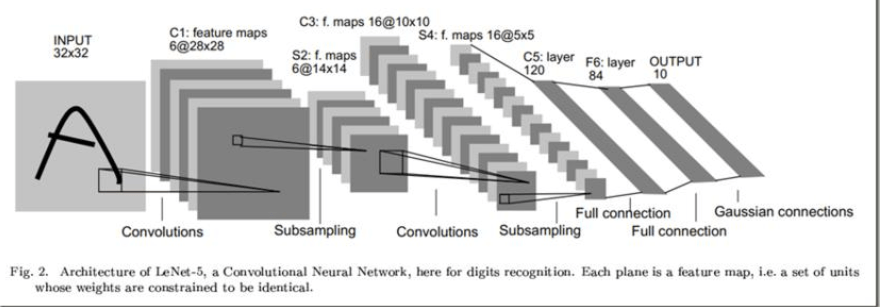

LeNet-5不算输入层，一共有7层。卷积层用$C_x$表示，下采样层用$S_x$表示，全连接层用$F_x$表示，其中$x$为层数。

但是下采样层通常不算在内，因此一共是有5层，所以称为LeNet-5。

神经网络层数的计算：【深度学习基础】第六课：浅层神经网络。

👉【INPUT】

输入大小为$32\times 32\times 1$的灰度图像，对输入做标准化（normalized）处理，将像素值标准化至$[-1,1.175]$，使得像素值的均值大约为0，方差大约为1，这样可以加速学习。

👉【$C_1$】

使用的卷积核大小为$5\times 5\times 1$，数量为6，步长为1（LeNet-5被创作的那个年代，人们不使用padding）。得到的feature map的维度为$28\times 28$，feature map的数量为6。本层共包含156个参数：$5\times 5\times 1\times 6+6=156$。本层共有122304次连接（connection）：$5\times 5\times 28\times 28\times 6+28\times 28\times 6=122304$。

👉【$S_2$】

这里的下采样层类似于我们现在的pooling层，但是做法稍有不同。本层所用的核大小为$2\times 2$（步长为2），因此得到的feature map为$14\times 14\times 6$。常见的pooling层是直接取最大值或者平均，而这里的$S_2$是先将四个格子（$2\times 2$）的输入求和（z），然后乘上一个系数（w），再加上一个偏置值（b），最后通过sigmoid函数（即$sigmoid(wz+b)$）。即相当于average pooling（只不过这里是加权平均）之后通过一个sigmoid激活函数。本层一共有12个参数：6个$2\times 2$的核，每个核有2个参数（w,b），所以有$6\times 2=12$。本层一共有5880次连接：$14\times 14\times 5\times 6=5880$。解释下式子里的5，假设四个格子里的值分别为$x_1,x_2,x_3,x_4$，一次下采样为$w\times (x_1+x_2+x_3+x_4)+b$，刚好是5次连接。

👉【$C_3$】

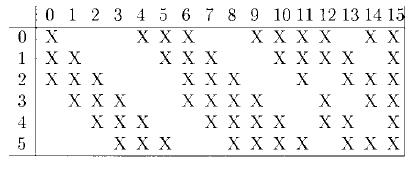

使用的卷积核数量为16。如果想要得到$10\times 10\times 16$的feature map，按照现在普遍的做法，每个卷积核的大小应该为$5\times 5\times 6$（步长为1），但是LeNet-5并不是这么做的。在LeNet-5中，每个卷积核的大小并不完全一样，如下图所示：

上图中，每一列可以看成每一个卷积核（一共16个），每一行为$S_2$层的每一个feature map（一共6个）。以第0列为例：第0个卷积核只和$S_2$层的前3个feature map进行了卷积运算，因此该卷积核大小应该为$5\times 5\times 3$。因此该层的参数数量为：$5\times 5\times 3\times 6+5\times 5\times 4\times 9+5\times 5\times 6\times 1+16=1516$。

总的连接数（$150000+6000=156000$）：

• 卷积部分：$5\times 5\times 3\times 6\times 10\times 10+5\times 5\times 4\times 9\times 10\times 10+5\times 5\times 6\times 1\times 10\times 10=150000$
• 偏置项部分：$3\times 6\times 10\times 10+4\times 9\times 10\times 10+6\times 1\times 10\times 10=6000$（一个$5\times 5\times 3$的卷积核进行一次卷积运算，会进行3次偏置项的加法运算，但是这三次加法运算使用的偏置项是同一个）

该层最终得到$10\times 10\times 16$的feature map。

👉【$S_4$】

和$S_2$层一样。使用$2\times 2\times 16$的核（步长为2），得到的feature map为$5\times 5\times 16$。可训练的参数数量为：$2\times 16=32$。总的连接数为：$5\times 5\times 5\times 16=2000$。

👉【$C_5$】

卷积核共120个，大小为$5\times 5\times 16$。得到的feature map为$1\times 1\times 120$。参数数量：$5\times 5\times 16\times 120+120=48120$。这一层相当于就是$S_4$和$C_5$之间的全连接。之所以没有把$C_5$命名为全连接层$F_5$，是因为如果其他条件都不变，只是增大输入的维度，那么$C_5$得到的feature map的维度会大于$1\times 1$。

👉【$F_6$】

含有84个神经元的全连接层。参数数量：$84\times 120+84=10164$。$F_6$层及之前层的激活函数为tanh函数，详细形式见下：

$$f(a)=Atanh(Sa)$$

此处多了两个超参数：A和S。A控制tanh函数的振幅，即f(a)的取值范围在-A到+A之间。论文中设A=1.7159。S控制tanh函数在原点处的斜率（倾斜程度），论文中设S=2/3。

将$F_6$层设置为84个神经元的原因：标准的字符比特图（bitmap）是$7\times 12$像素的，共有$16\times 6$个标准的字符比特图：

$F_6$层中84个神经元的值只有-1（白色）或+1（黑色）两种选择，因此这84个神经元便可看作一个$7\times 12$像素的比特图，然后计算该比特图和上图中标准的字符比特图的接近程度，最接近哪个字符比特图，预测结果便可判定为该字符。

因此LeNet-5也可以通过修改输出层使其可以预测所有的上述字符，而不仅仅只是预测数字。

👉【OUTPUT】

输出层共有10个神经元，分别表示数字0~9。使用径向基函数 (Radial Basis Function 简称 RBF)。每个神经元的计算方式如下：

$$y_i=\sum _j(x_j-w_{ij}{)}^2$$

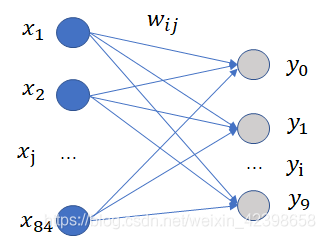

公式含义图解见下：

权重矩阵大小为$84\times 10$，每一行为一个字符比特图，共10行（0-9）。上式的意义其实就是相当于将$F_6$层预测出来的$7\times 12=84$像素的比特图与标准的0-9字符比特图做比较，求其对应位置上像素值的均方误差。

2.2.预测流程

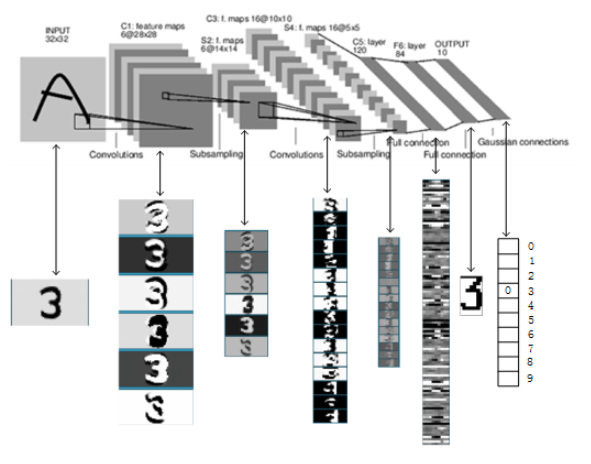

LeNet-5完整的预测流程（以数字“3”为例，输出层vector为1110111111）：

2.3.loss function

使用均方误差或者交叉熵损失函数均可。

3.原文链接

👽Gradient-Based Learning Applied to Document
