Mac 上布置Vulkan应用 踩坑总结

大概有一年时间了吧，拖拖拉拉的终于把之前写的vulkan渲染器在mac上跑起来了。

教程里是用的XCode 我这边用的VSCode + CMake

正好熟悉下CMake

刚开始时候对于这些设置这个头痛啊

毕竟在Win上已经跑通很久了 这换个平台又要这么麻烦

感觉什么都是很模糊 毕竟之前接触不多

感觉一切都是蒙着眼睛在往前摸索 遇到问题 很痛苦

所以暂且搁置了很多次 也是拖拉了很长时间

这次能把这个弄完成真的很开心

对于CMakelist的学习 里面的各种配置 头文件目录的引用 库包的链接

---

在配置完成头文件后 make操作会报错。“Undefined symbols for architecture arm64”

CMakeLists里添加。set(CMAKE_OSX_ARCHITECTURES arm64) 未解决问题

但是在终端里 去file 相关文件 都是支持arm64的

困惑了一段时间 后来对相关的插件重新reinstall 解决

---

make无异常后 进入程序

glfw的lib 加载异常 感觉是M1芯片 brew install 都是安装在/opt/homebrew 下 不知道有没有关系

所以在CMakelists里加了 set(CMAKE_OSX_CODESIGN_IDENTITY “”) 后 又重新reisntall glfw。解决问题

---

在进入程序逻辑后 vkCreateInstance 失败 错误码 VK_ERROR_INCOMPATIBLE_DRIVER = -9

后在tutorial里发现解决方法 修改实例的flags

Encountered VK_ERROR_INCOMPATIBLE_DRIVER:

If using MacOS with the latest MoltenVK sdk, you may get VK_ERROR_INCOMPATIBLE_DRIVER returned from vkCreateInstance. According to the Getting Start Notes. Beginning with the 1.3.216 Vulkan SDK, the VK_KHR_PORTABILITY_subset extension is mandatory.

To get over this error, first add the VK_INSTANCE_CREATE_ENUMERATE_PORTABILITY_BIT_KHR bit to VkInstanceCreateInfo struct’s flags, then add VK_KHR_PORTABILITY_ENUMERATION_EXTENSION_NAME to instance enabled extension list.

Typically the code could be like this:

...

std::vector<const char*> requiredExtensions;

for(uint32_t i = 0; i < glfwExtensionCount; i++) {
    requiredExtensions.emplace_back(glfwExtensions[i]);
}

requiredExtensions.emplace_back(VK_KHR_PORTABILITY_ENUMERATION_EXTENSION_NAME);

createInfo.flags |= VK_INSTANCE_CREATE_ENUMERATE_PORTABILITY_BIT_KHR;

createInfo.enabledExtensionCount = (uint32_t) requiredExtensions.size();
createInfo.ppEnabledExtensionNames = requiredExtensions.data();

if (vkCreateInstance(&createInfo, nullptr, &instance) != VK_SUCCESS) {
    throw std::runtime_error("failed to create instance!");
}

---

继续对Shader做Mac上的编译

编译完成后 重新CMake操作

完成 注意导出程序需要依赖的目录关系 比如我导入Shader的文件目录是和build 同级别 所以在make后 重新对文件做了移动操作

---

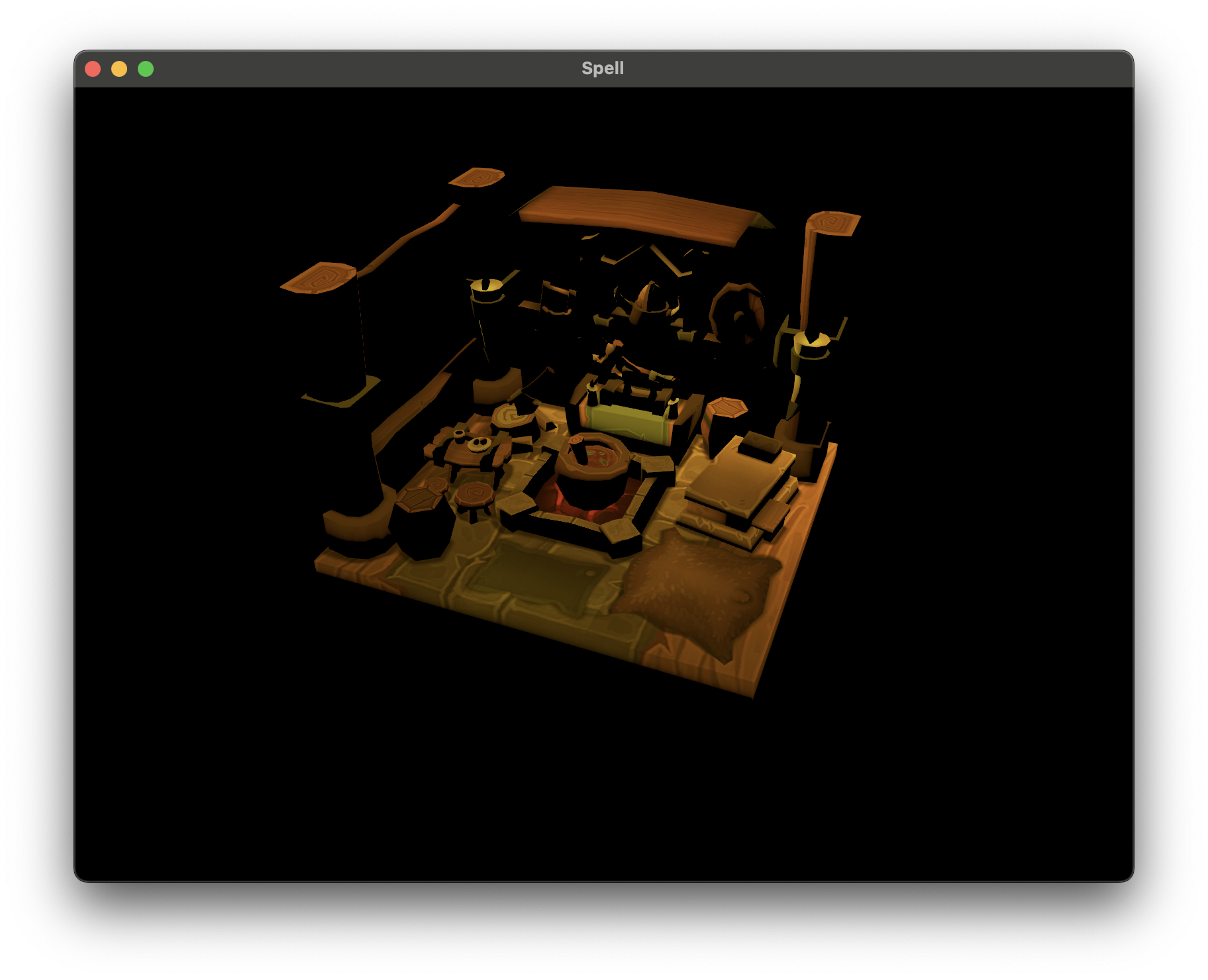

完美运行
