幅度调制解调

调制解调原理

调制解调简介

调制解调是一种常见的技术，是将信号转换为可以通过无线电传输的载波信号。幅度调制是通过改变载波幅度来传递信息。

调制解调过程

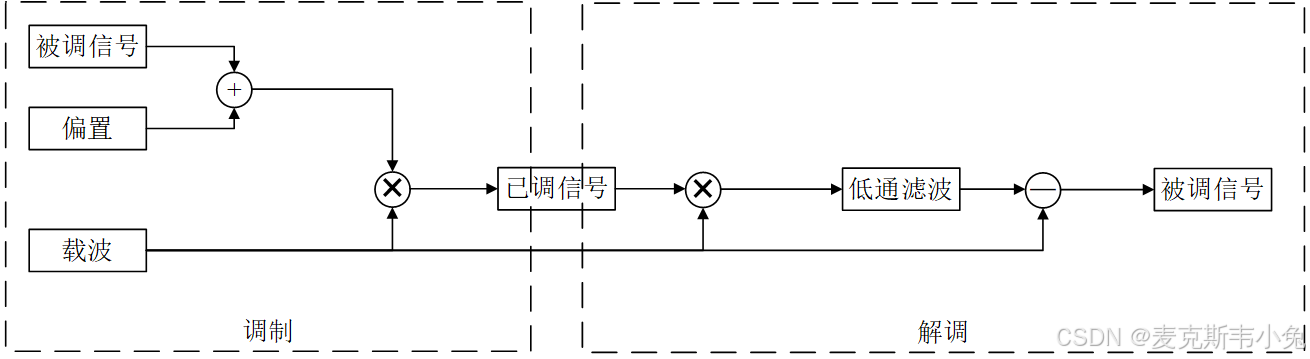

调制解调过程如下图所示

在调制过程中，偏置后的被调信号与载波进行相乘，得到振幅受被调信号控制的已调信号；在解调过程中，将已调信号还原为原始的被调信号。图中使用的解调方式为相干解调，除此之外，还有包络检波。

调制解调程序仿真

相干解调

相干解调的原理为在解调时将被调信号和载波相乘，然后将得到的信号进行低通滤波便可得到被调信号。

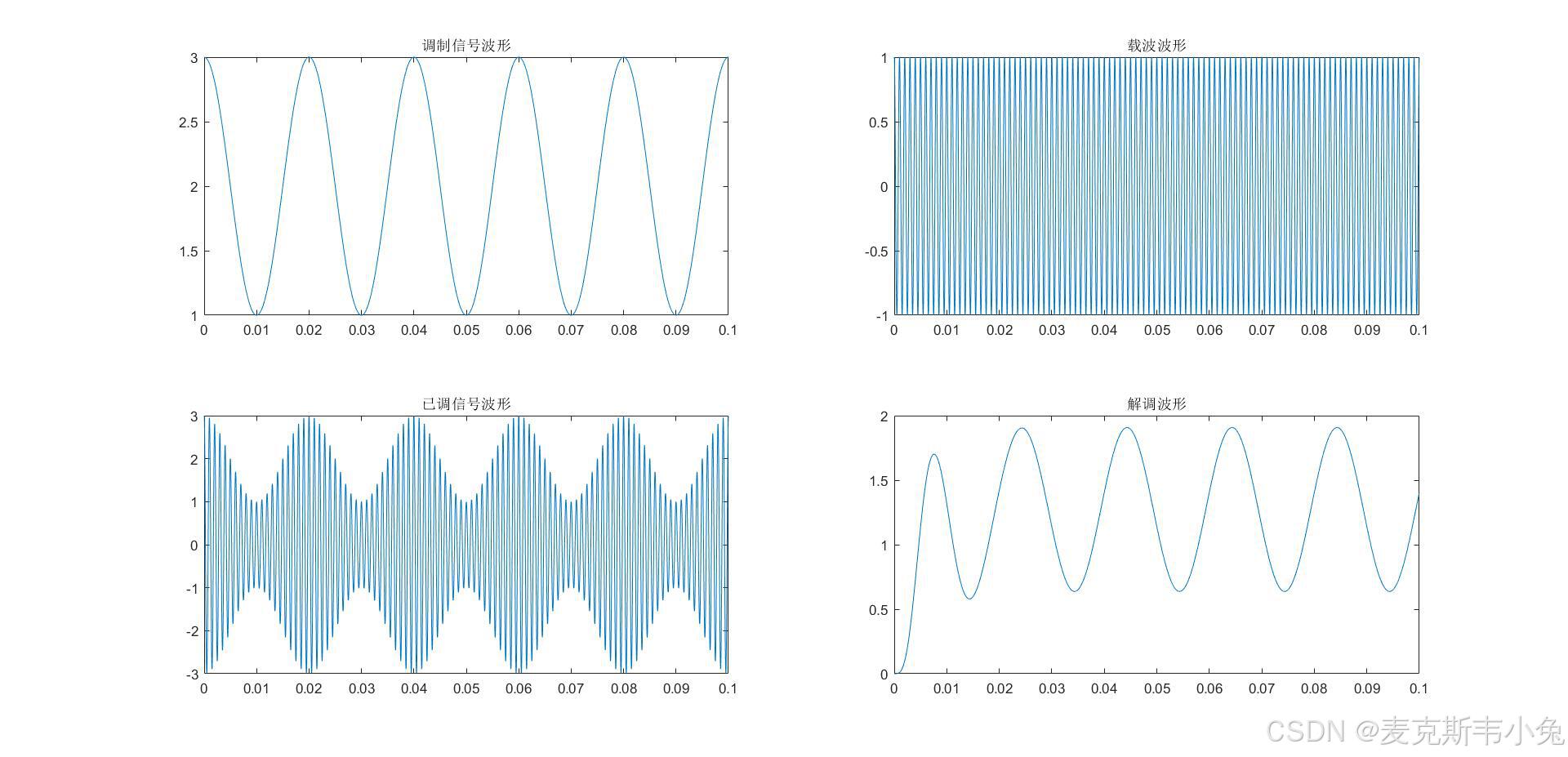

相干解调的结果为：

基于希尔伯特变换的包络检波

对已调信号进行希尔伯特变换，变换后的绝对值即为被调信号。

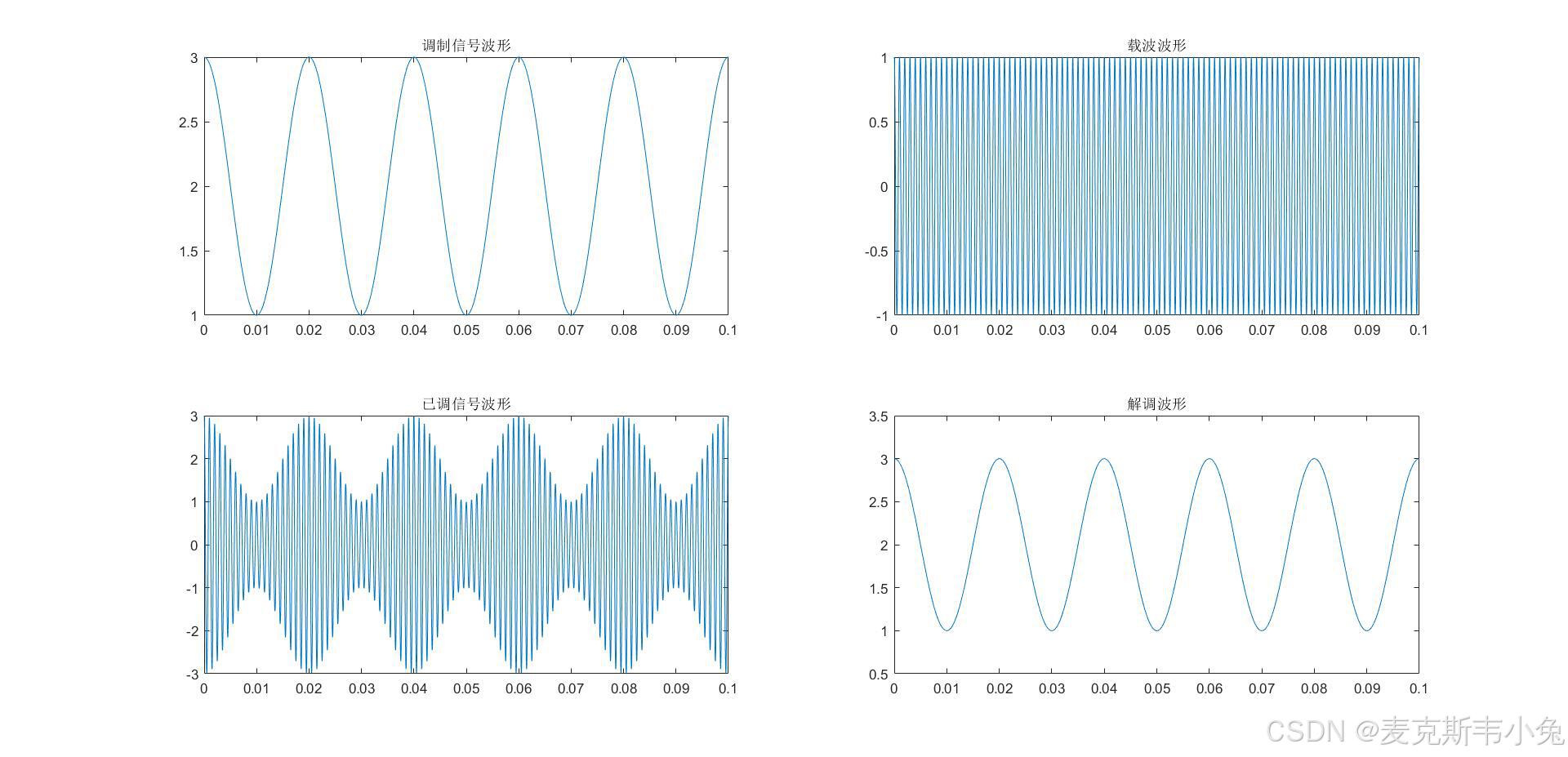

希尔伯特变换之后的结果为：

基于整流和低通滤波的包络检波

对已调信号进行整流和低通滤波也可得到被调信号，但此时的幅值和相位会与原信号有差异。

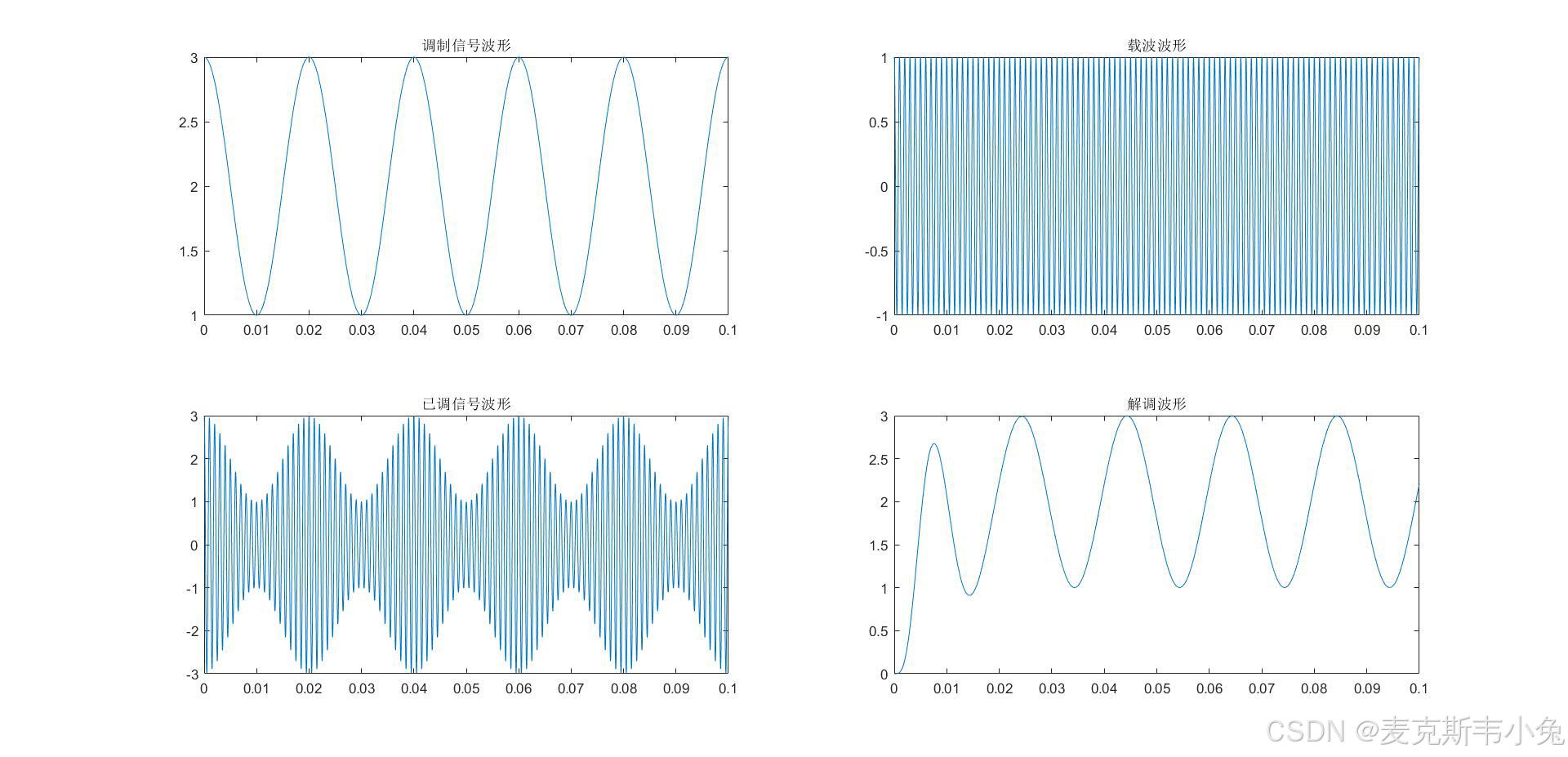

整流和低通滤波之后的结果为：

调制解调硬件仿真

使用multisim对相干解调技术的调制解调电路进行仿真，在设计电路时，使用multisim自带的滤波器设计程序设计有源高阶低通滤波器。

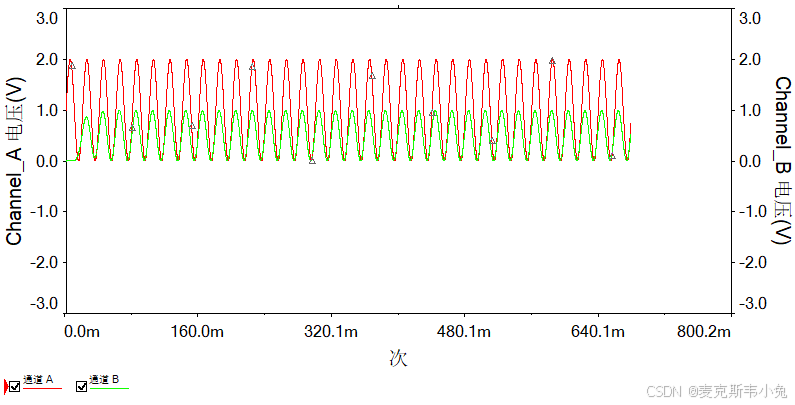

仿真结果为：
