通信原理系列文章：

通信原理之模拟幅度调制（线性调制）详解

1、基本概念
2、幅度调制

1、基本概念

1.1、调制与解调

调制，即把消息信号寄托在载波的某个参数上，形成已调信号。已调信号的某个参量，如幅度可以反映消息的变化规律。消息信号可分为调制信号和基带信号，载波可为正弦波或脉冲序列。

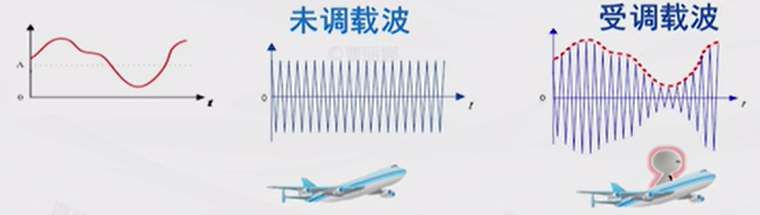

调制过

解调，是调制的逆过程，从已调信号中恢复消息信号。
通俗来讲，消息就相当于货物，车相当于载波。调制相当于装载，解调相当于卸载。

1.2、调制的目的

（1）无线通信对天线尺寸减小的需求
在无线通信中，需要通过天线将信号辐射到空间，根据天线理论
$h≥\frac{\lambda}{10}$
其中，h为天线的几何尺寸， $\lambda$ 为发射信号的波长。又信号的波长和频率有以下关系:
$\lambda=\frac{c}{f}$
其中 c为光速 $3x10^8m/s$ 。故，若发射信号的频率较低时，如 3kHz，则需要大约 10000m长的天线，显然这是很难实现的。若减小天线尺寸，就需要提高发射信号的频率，通过调制将低频信号搬到高频载波上。如GSM 900MHz 手机的天线只有几里面完全内置在手机内，外观看不到天线。

（2）一条信道中同时传输多路信号
因为调制的实质是频谱搬移，故可以通过调制将多路信号搬移到各自的子信道中，实现多路复用。

（3）利用电话线将PC机接入Internet
利用电话线将PC机接入Internet时，需要通过一个“猫”(Modem) 进行"翻译”（模/数信号转换）。

综上，可知调制的目的有以下几点：

匹配信道特性，减小天线尺寸，提高辐射效率；
进行频谱搬移，实现信道的多路复用，提高信道利用率；
扩展信号带宽，提高系统抗干扰能力；
实现带宽与信噪比的互换，即有效性和可靠性的互换；

1.3、调制的分类

按调制信号m(t)的类型，可分为m(t)为模拟信号时称为模拟调制，为数字时称为数字调制。
按已调信号的频谱结构是否保留了原来消息信号的频谱模样，可分为线性调制和非线性调制。
按载波类型进行分类，若采用正弦型载波则称为连续波调制，若采用脉冲串则称为脉冲调制。
按正弦载波的受调参量，可分为幅度调制、频率调制和相位调制。

模拟调制是用模拟的消息信号去控制正弦载波的幅度、频率和相位的调制方式。

2、幅度调制

2.1、基础知识

$\begin{matrix} 时域卷积 & f_1(t)*f_2(t)\Leftrightarrow F_1(w)F_2(w)\\ \\ 频域卷积 & f_1(t)f_2(t)\Leftrightarrow \frac{1}{2\pi }F_1(w)*F_2(w)\\ \\ 频移特性 & f(t)e^{\pm jw_ct}\Leftrightarrow F(w \mp w_c)\\ \\ 调制定理 & f(t)cosw_ct \Leftrightarrow \frac{1}{2}[F(w-w_c)+F(w+w_c)]\\ \\ 欧拉公式 & cosw_ct=\frac{1}{2}(e^{jw_ct}+d^{-jw_ct}) \Leftrightarrow \pi [\delta (w-w_c)+\delta (w+w_c)]\\ \\ 单位冲击响应 & 1 \Leftrightarrow 2 \pi \delta(w) \\ \\ 傅里叶变换对及其尺度变换 & 2\pi \delta (w)\Leftrightarrow\delta(f)\\ \\ \end{matrix}$

2.2、幅度调制的一般模型

幅度调制，即通过消息信号控制正弦载波的幅度。

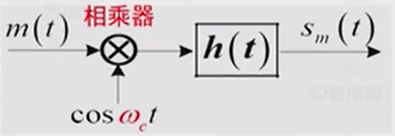

幅度调制模型
其中，消息信号 m(t) 也称基带调制信号， $cosw_ct$ 为载波， h(t) 为滤波器的冲击响应， $s_m(t)$ 是幅度已调信号。则幅度调制的时域表达式为

$s_m(t)=[m(t)cosw_ct]*h(t)$

频域表达式为

$S_m(w)=\frac{1}{2}[M(w+w_c)+M(w-w_c)]H(w)$

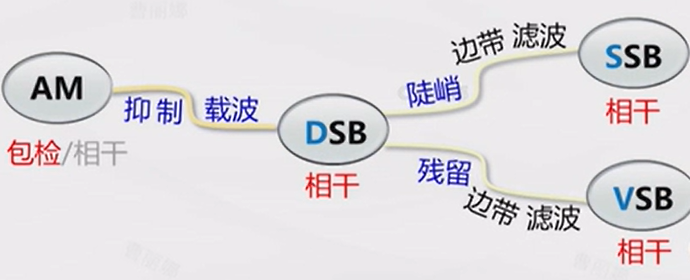

只要适当选择滤波器的特性，则可得到以下几种幅度调制，AM、DSB、SSB、VSB，他们之间的关系如下图所示。若m(t) 是确知信号，可用傅氏变换 $M (w)$ 进行谱分析，若是随机信号，则需要通过功率谱 $H (w)$ 来描述。
在这里插入图片描述

2.3、常规调幅 AM(Amplitude Modulation)

2.3.1、AM-调幅

对于均值为0的消息信号m(t)，外加直流偏置 $A_0$ ，得到 $A_0+m(t)$ ，然后与载波相乘即可得到AM信号。

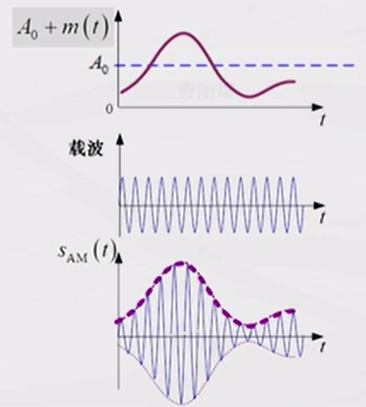

AM信号的产生过程

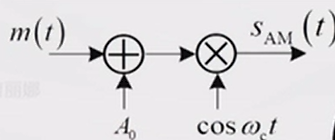

对应调制器的模型为
在这里插入图片描述
当满足 信息信号的最大值不超过直流偏置 时，即 $m(t)|_{max} ≤ A_0$ 时，AM波的包络正比于信息信号的变换规律。AM的时间表达式分为 载波项+边带项，可记为
