查找二维图像的梯度大小和方向

Syntax

[Gmag,Gdir] = imgradient(I)
[Gmag,Gdir] = imgradient(I,method)
[Gmag,Gdir] = imgradient(Gx,Gy)

Description

[Gmag，Gdir] = imgradient（I）返回二维灰度或二进制图像I的梯度大小Gmag和梯度方向Gdir。

[Gmag，Gdir] = imgradient（I，method）使用指定的方法返回梯度大小和方向。

[Gmag，Gdir] = imgradient（Gx，Gy）分别从x和y方向的方向梯度Gx和Gy返回梯度大小和方向。

Examples

使用Prewitt方法计算梯度幅度和方向

clear all
close all
clc
I = imread('coins.png');
%计算梯度大小和方向，并指定Prewitt梯度算子。
[Gmag, Gdir] = imgradient(I,'prewitt');
%显示梯度大小和方向。
figure
imshowpair(Gmag, Gdir, 'montage');
title('Gradient Magnitude, Gmag (left), and Gradient Direction, Gdir (right), using Prewitt method')

在这里插入图片描述
使用方向梯度计算梯度幅度和方向

clear all
close all
clc
I = imread('coins.png');
%计算x和y方向的梯度。 默认情况下，imgradientxy使用Sobel梯度运算符。
[Gx,Gy] = imgradientxy(I);

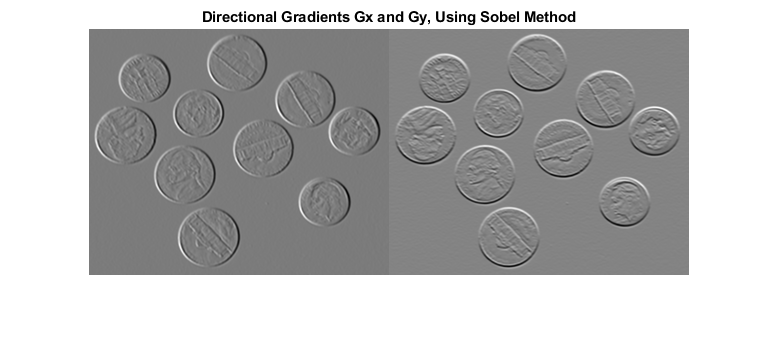

%显示方向梯度
imshowpair(Gx,Gy,'montage')
title('Directional Gradients Gx and Gy, Using Sobel Method')
%使用方向梯度计算梯度大小和方向。
[Gmag,Gdir] = imgradient(Gx,Gy);

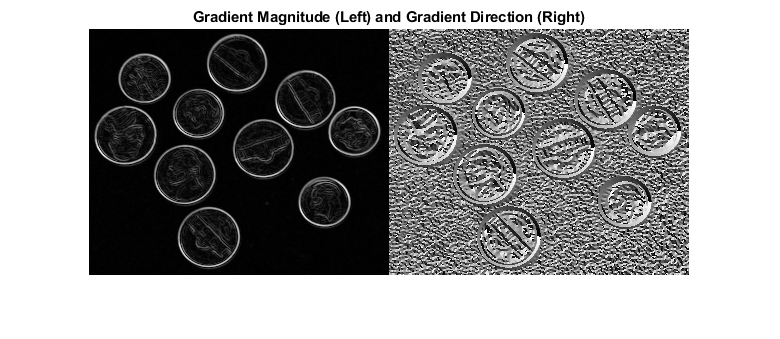

%显示梯度大小和方向。
imshowpair(Gmag,Gdir,'montage')
title('Gradient Magnitude (Left) and Gradient Direction (Right)')

在这里插入图片描述

Input Arguments

method — Gradient operator
‘sobel’ (default) | ‘prewitt’ | ‘central’ | ‘intermediate’ | ‘roberts’
Gradient operator, specified as one of the following values.

Method	Description
‘sobel’	Sobel梯度算子。像素的梯度是3 x 3邻域中像素的加权和。对于垂直（y）方向上的渐变，权重为：[1 2 1 [ 1 2 1 ； 0 0 0； -1 -2 -1 ] 权重在x方向上进行转置。
‘prewitt’	Prewitt梯度算子。像素的梯度是3 x 3邻域中像素的加权和。对于垂直（y）方向上的渐变，权重为：[ 1 1 1 ；0 0 0 ； -1 -1 -1 ]权重在x方向上进行转置。
‘central’	中心差梯度。像素的梯度是相邻像素的加权差。在y方向上，dI / dy =（I（y + 1）-I（y-1））/ 2。
‘intermediate’	中间差梯度。像素的梯度是相邻像素与当前像素之间的差。在y方向上，dI / dy = I（y + 1）-I（y）
‘roberts’	罗伯茨梯度算子。像素的梯度是对角相邻像素之间的差。对于一个方向上的渐变，权重为：[ 1 0 ； 0 -1 ] 在正交方向上，权重沿垂直轴翻转。

Gx — Horizontal gradient
水平渐变，指定为数字矩阵。水平（x）轴指向列下标增加的方向。可以使用imgradientxy函数来计算Gx。

Gy — Vertical gradient
同Gx类似

Output Arguments

Gmag —梯度量级
梯度大小，以与图像I大小相同的数字矩阵或方向梯度Gx和Gy返回。 Gmag是双类的，除非输入图像或方向梯度是单类的，在这种情况下，它是单类的。

Gdir — Gradient direction梯度方向，以与梯度幅度Gmag相同大小的数字矩阵形式返回。 Gdir包含从正x轴逆时针测量的[-180，180]范围内的角度。（x轴指向增加的列下标的方向。）Gdir为double类，除非输入图像I或方向梯度为single类，在这种情况下，它为single类。
