[FPGA 固化 下载] altera Quartus jic flash固化步骤

[FPGA Quartus flash固化 下载] altera Quartus jic flash固化步骤

1.生成sof下载文件

在修改代码后，综合，编译，生成sof文件

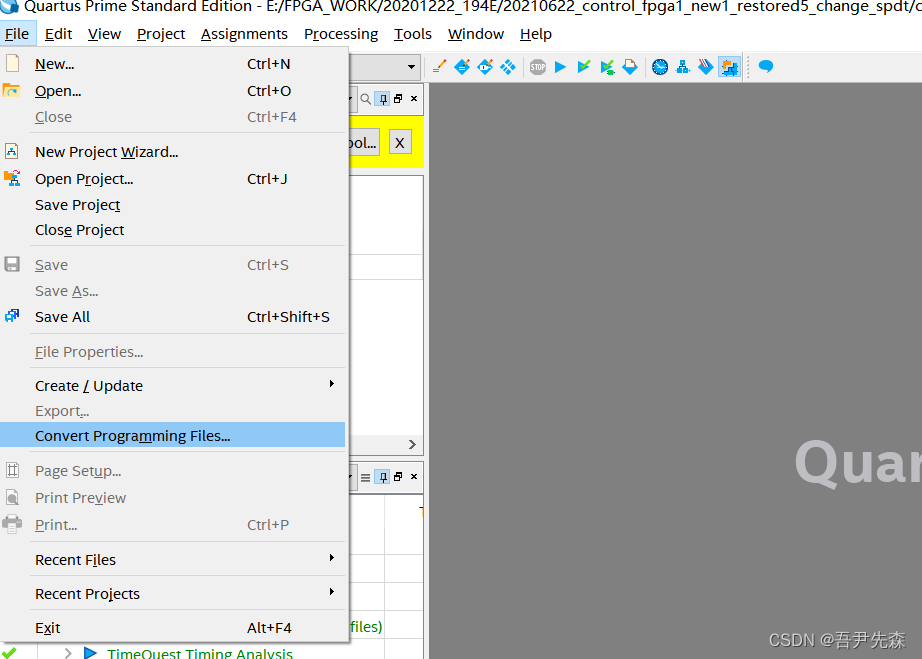

2.打开conver转化界面

生成jic文件，首先在在quartus的file文件中，找到conver programming file ，打开转化界面

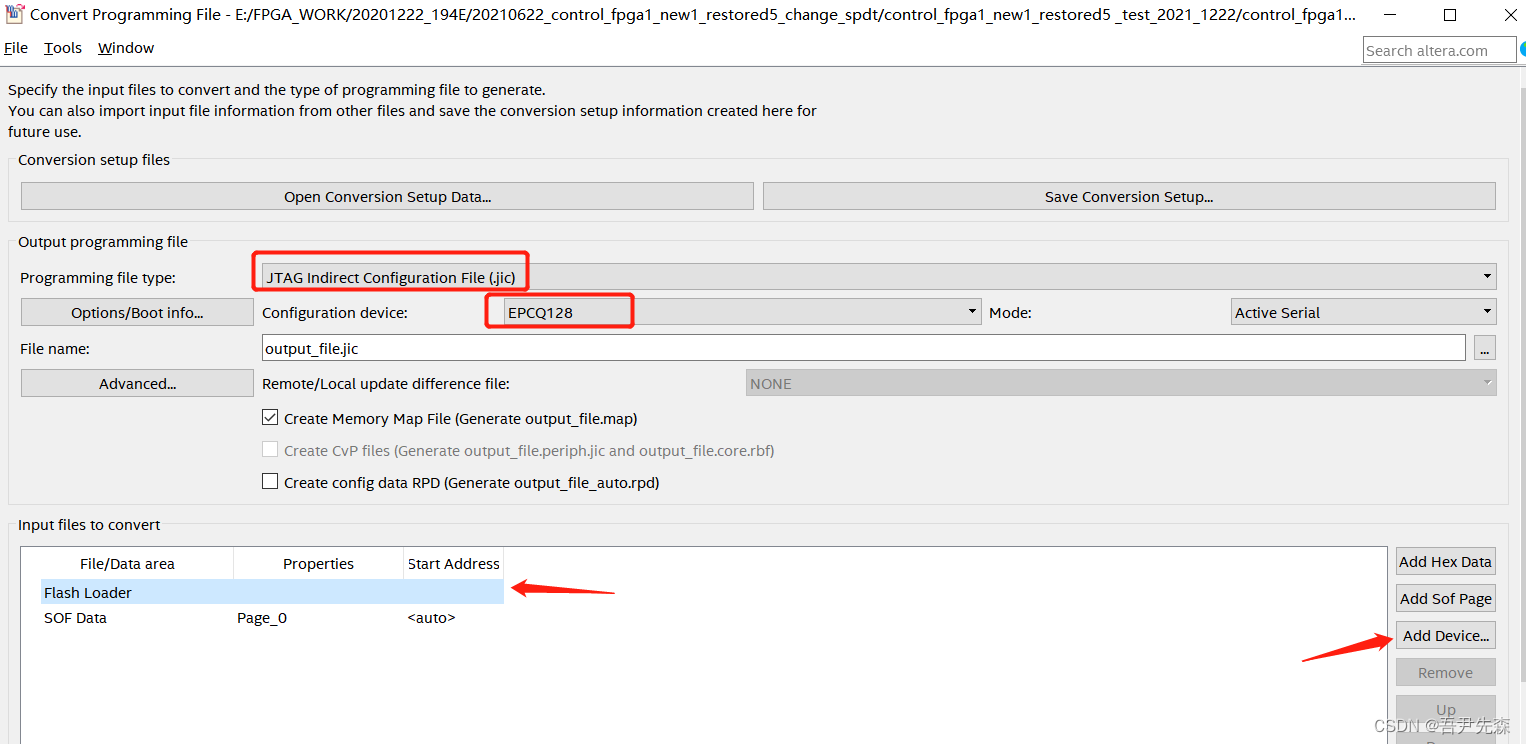

3. 选择对应的FLASH型号

如下红框中选择 jic 和 板子对应的flash ，这里是EPCQ128，然后 点击flash loader ，在右侧选择 add deveice 注意：不不同的flash会对应不通的flash 型号，目前我这个flash选择的是EPCQ128；大多数的大厂的flash型号
quartus库里基本都是可以找到的。

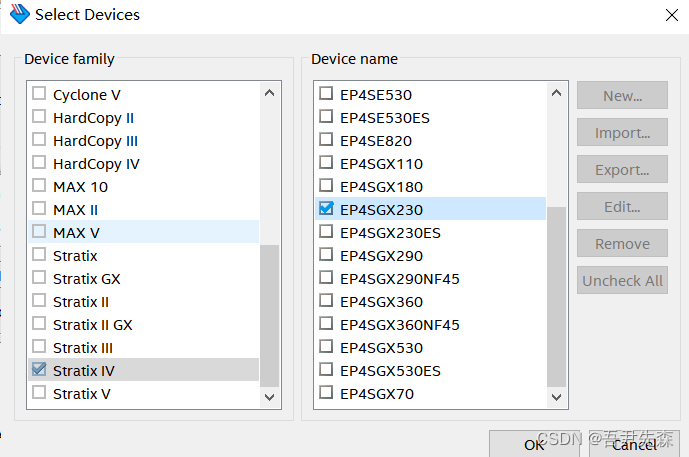

如上红框中 所示选择对应的fpga器件

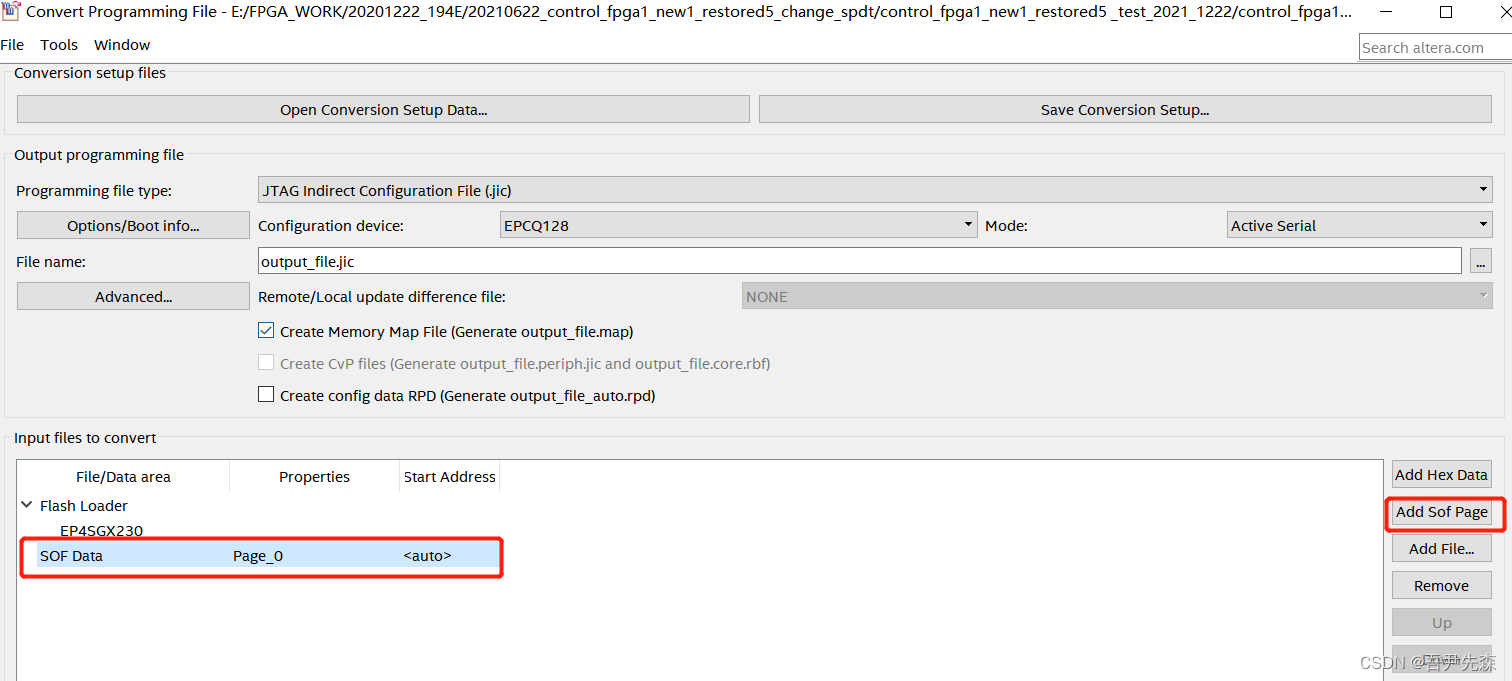

4.添加sof文件

选择第一步编译好的sof文件，将其添加到下面方框中

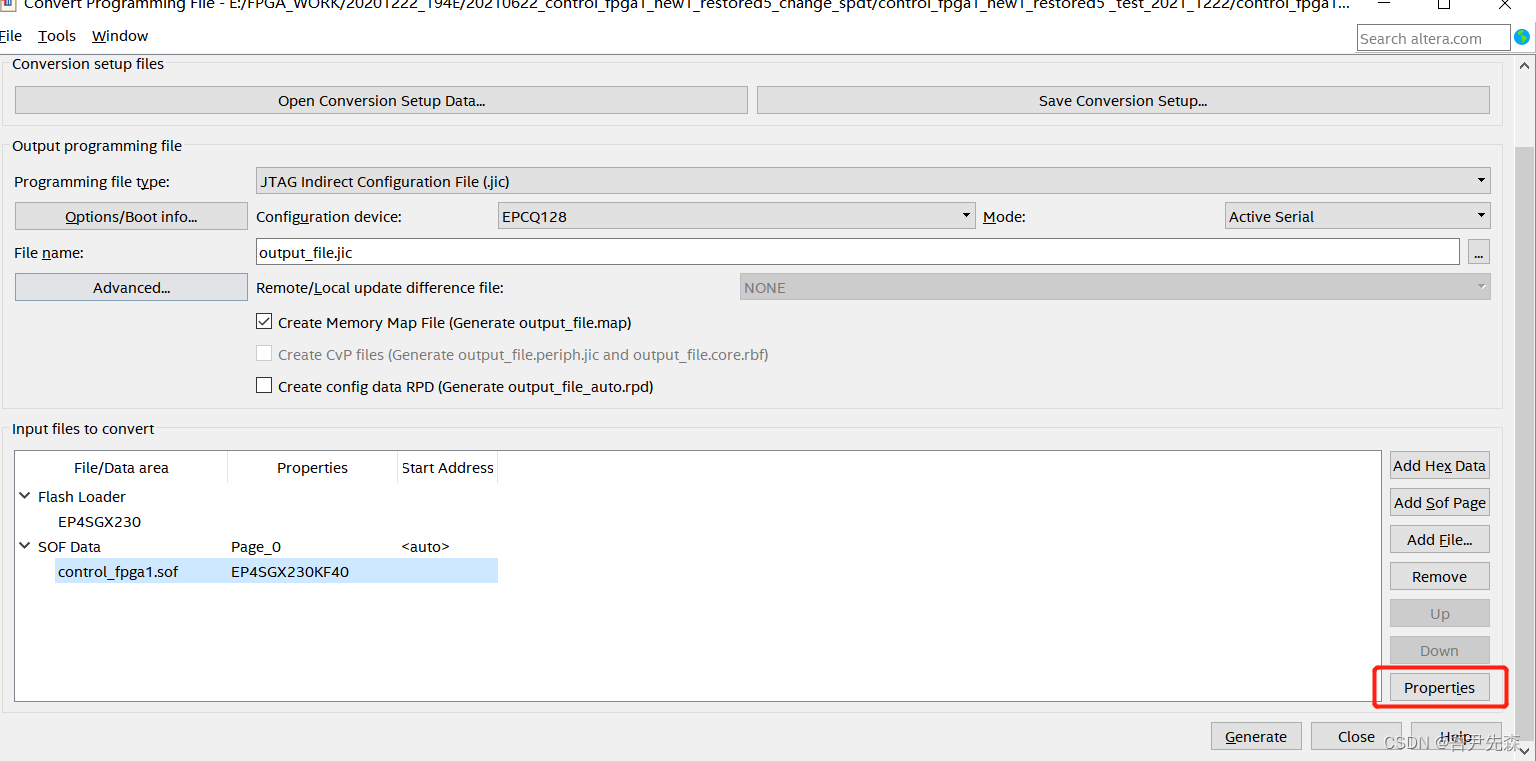

5.压缩代码

压缩代码的好处是可以缩小生成的jic文件的大小，有助于加快固化的速度。

打勾，点ok 即可

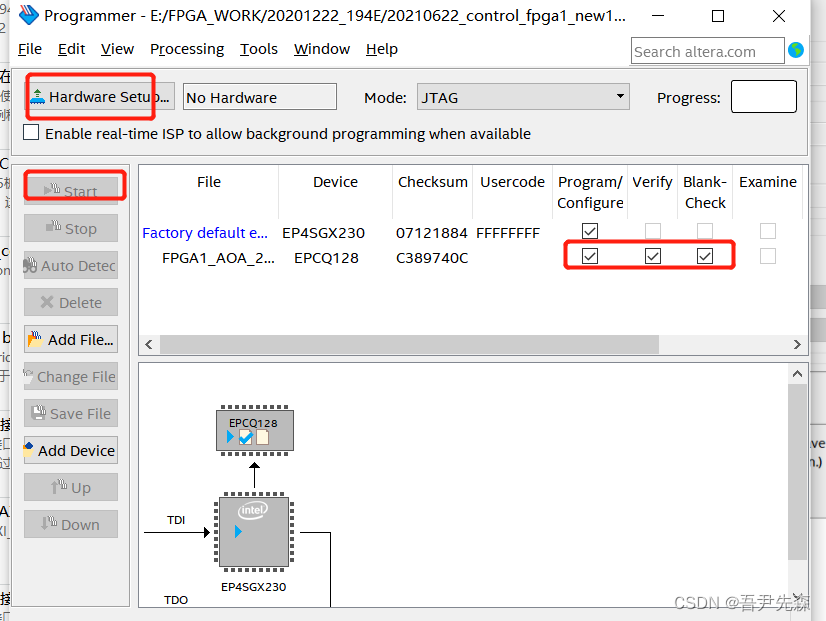

6.下载
