畸变(distortion)也称为失真,是由于光阑球差的影响,不同视场的主光线通过光学系统后与高斯像面的交点高度不等于理想像高,两者之差就是畸变。因此畸变只改变轴外物点在理想面上的成像位置,使像的形状产生失真,但不影响像的清晰度。
畸变有正负之分。如图a所示,一垂直于光轴的正方形平面物体,当镜头具有正畸变时,如图b所示,称为枕型畸变;当镜头具有负畸变时,如图c所示,称为桶型畸变。

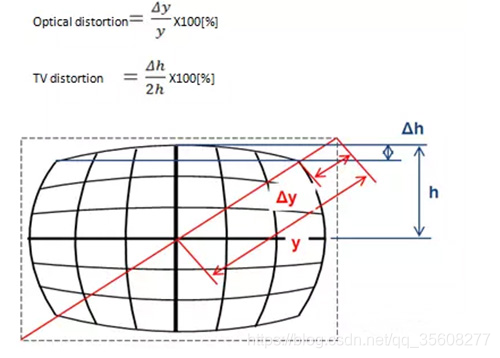

畸变通常有两种计算方法:光学畸变(Optical distortion)和TV失真(TV distortion). 如图所示,其计算方法为:
如何利用镜头畸变的参数来计算测量误差?
若相机芯片为2/3’(对角线为11mm,像元尺寸为3.45um), 某镜头光学畸变率为dist=0.05%, 有y=5.5mm, 则Δy=dist*y/100=0.05%x5.5mm/100=2.75µm. 故此畸变导致像发生了2.75µm的偏移,小于一个像素。
