VIVADO 如何添加IP生成的例子到自己工程中使用

VIVADO 如何添加IP生成的例子到自己工程中使用

XILINX为我们提供了丰富的IP核例程供我们学习，但是IP核生成的例子单独使用的作用很有限，我们往往需要与自己制作的工程相结合使用。

本次以DDR3 IP核为例：
将IP生成的例子到自己工程的步骤如下：

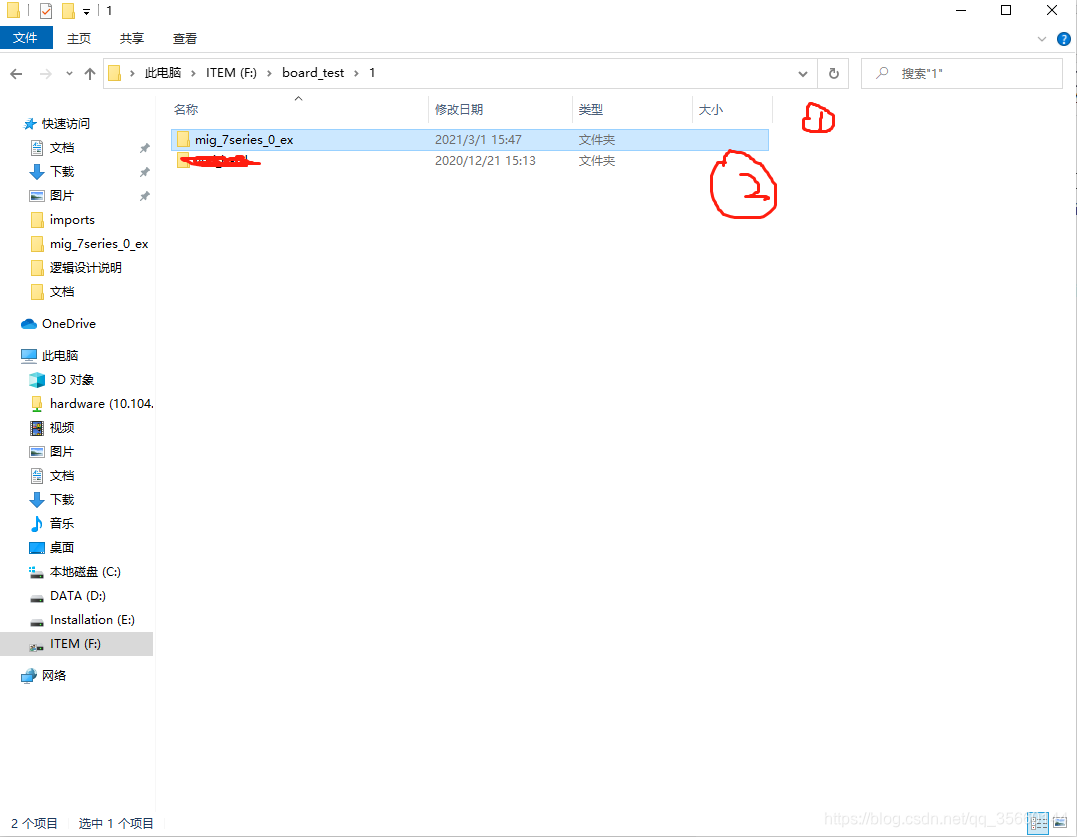

步骤1：准备，两个工程，IP例子工程mig_7series_0_ex 自己工程user_code

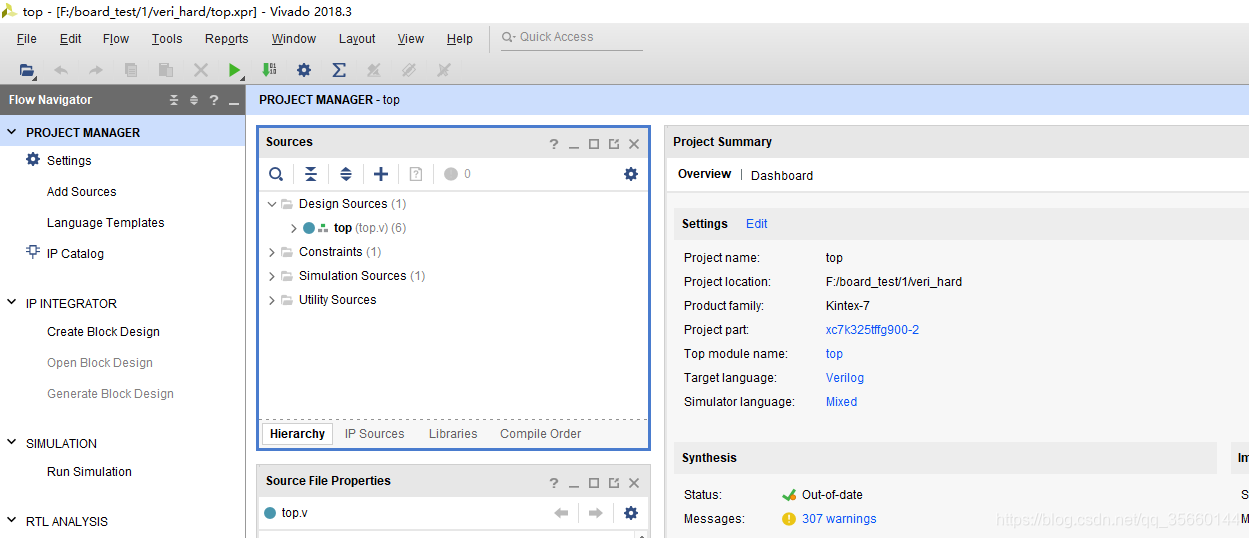

步骤2：打开自己工程

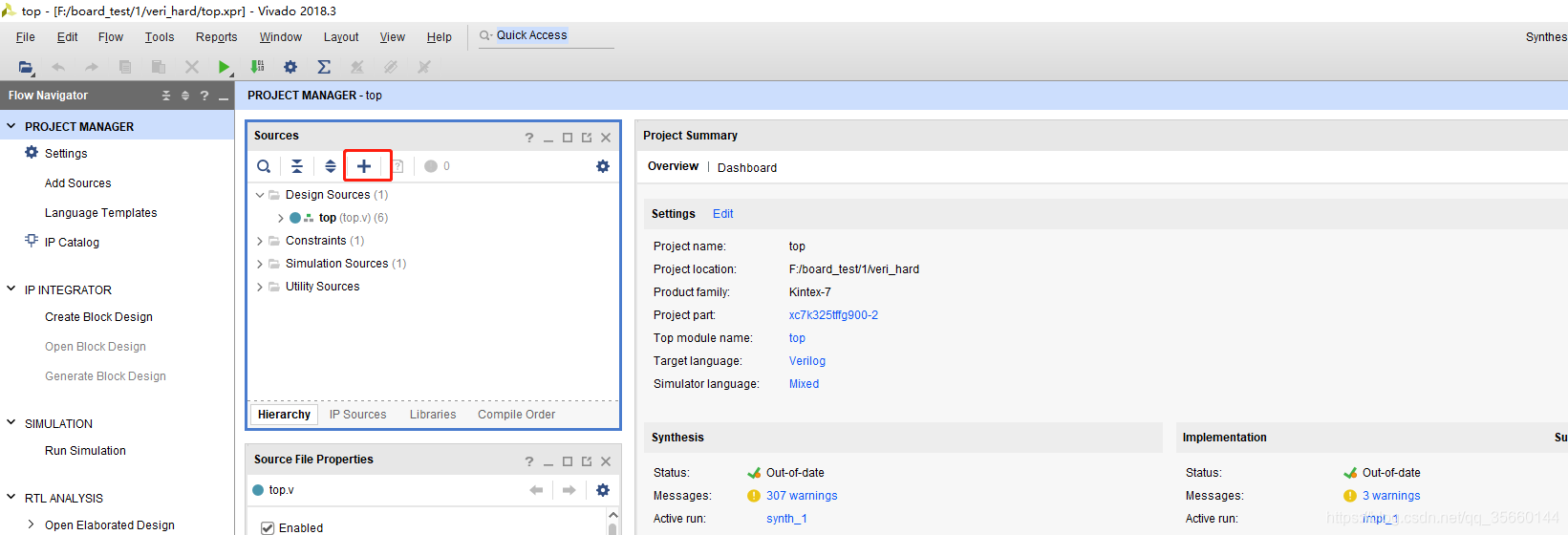

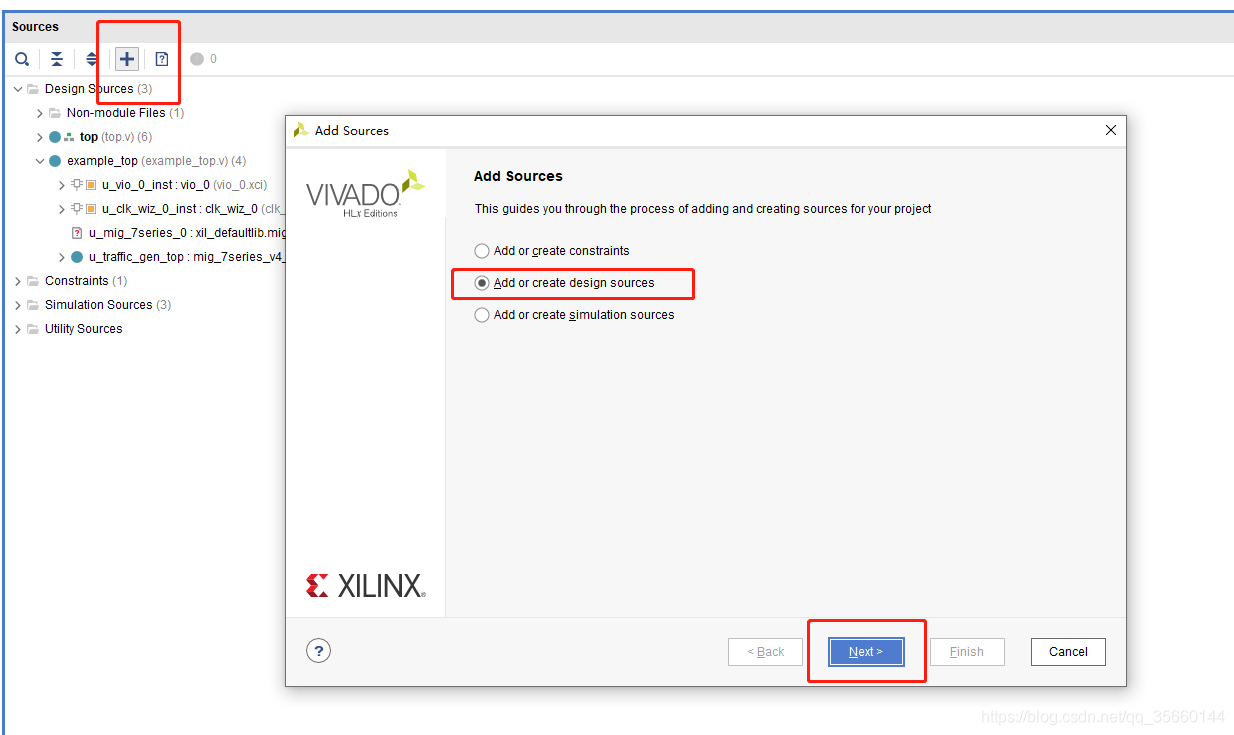

步骤3：点击添加文件

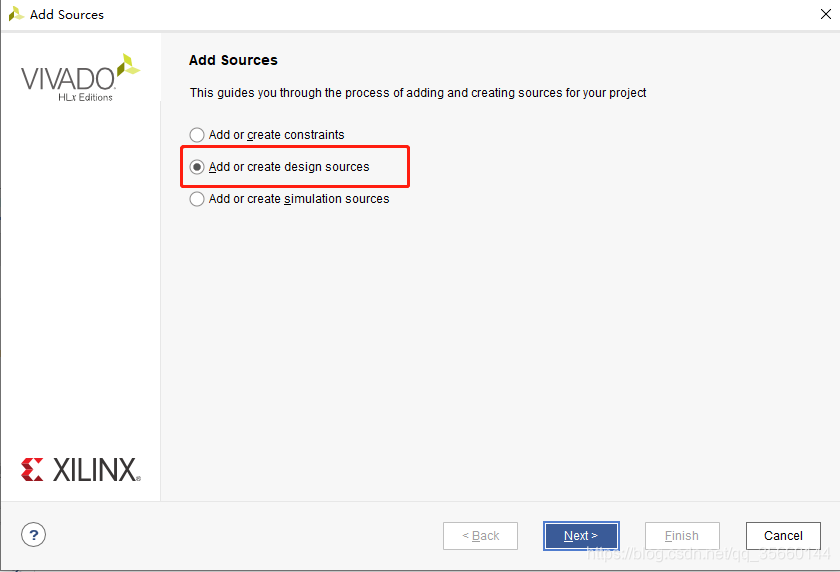

步骤4：选择…design sources

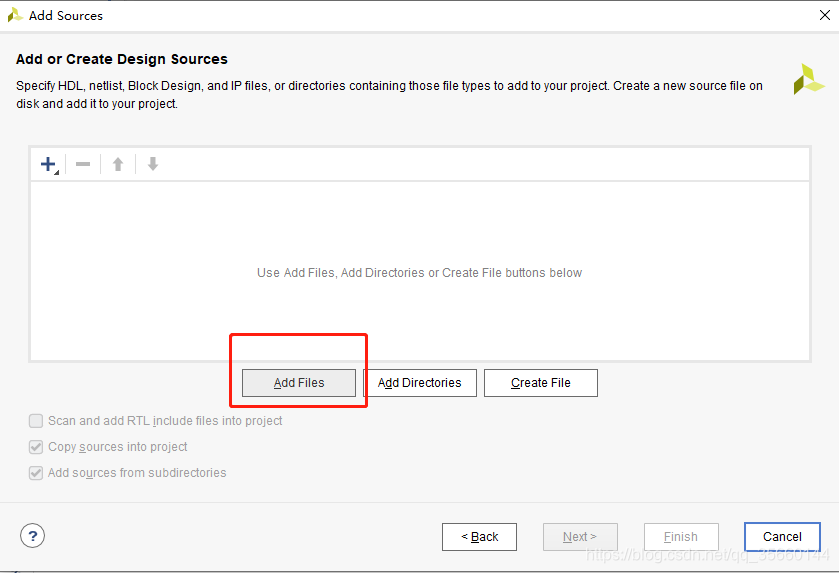

步骤5：点击 Add Files

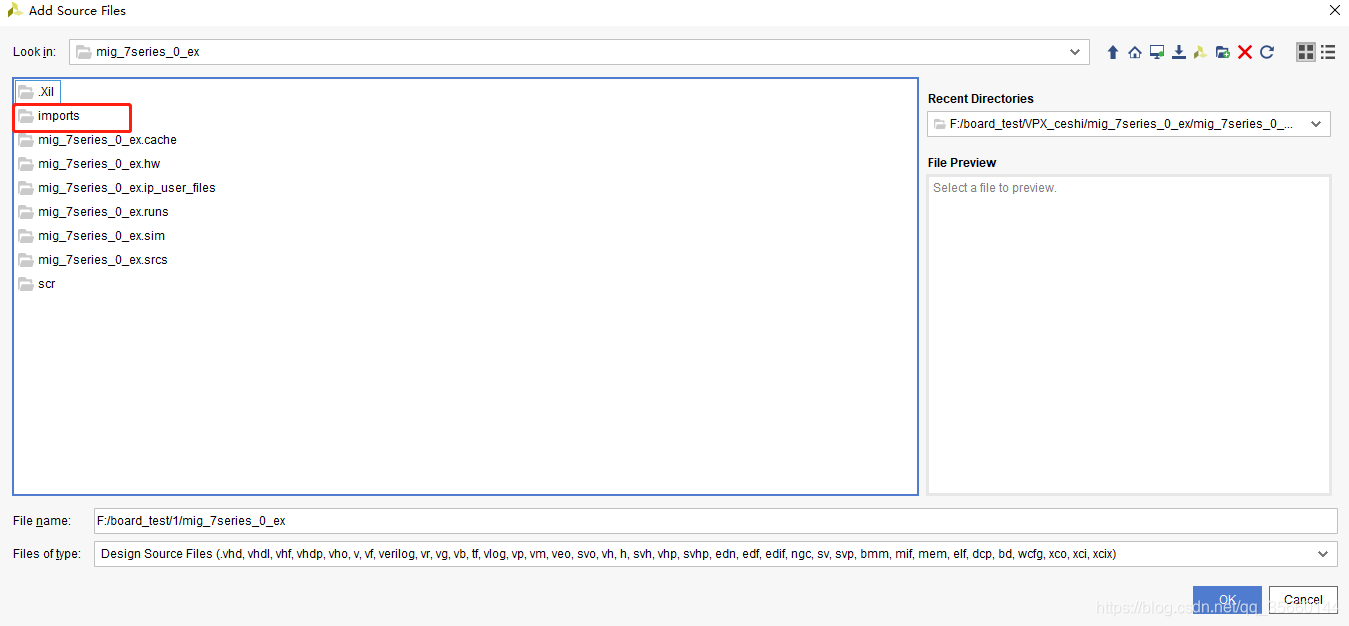

步骤6：进入IP核例子工程文件夹下的imports文件夹

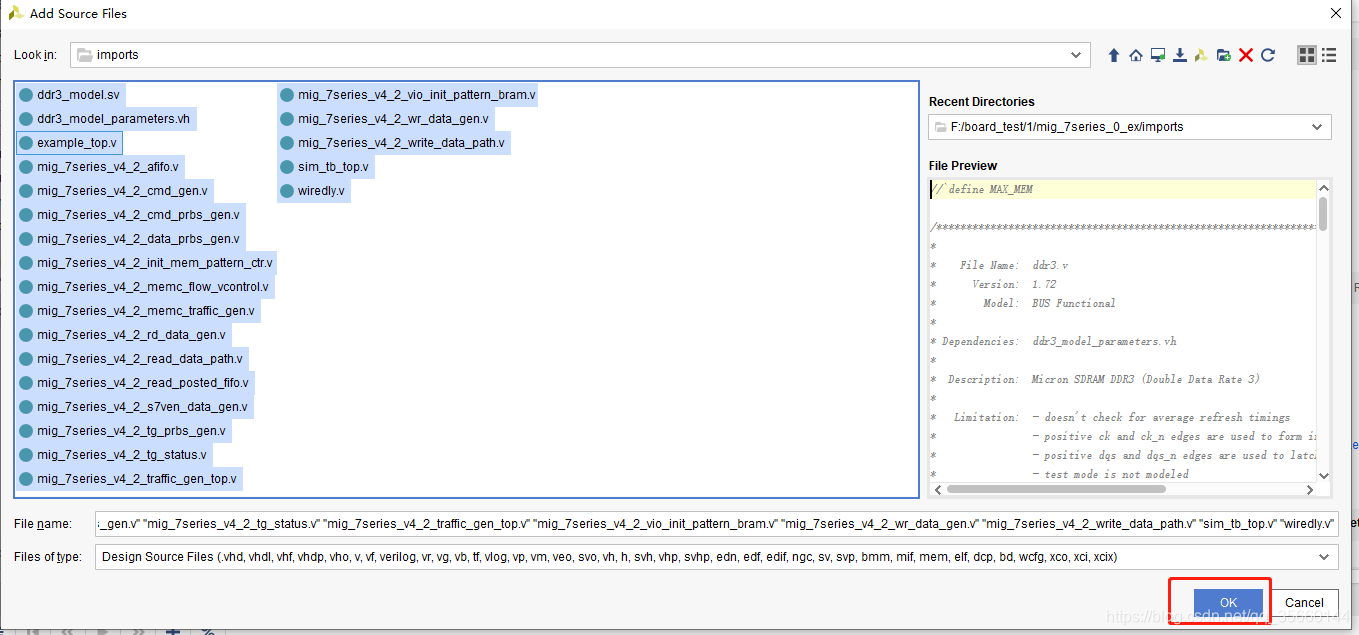

步骤7：全选，点击OK

process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxXzM1NjYwMTQ0,size_16,color_FFFFFF,t_70)

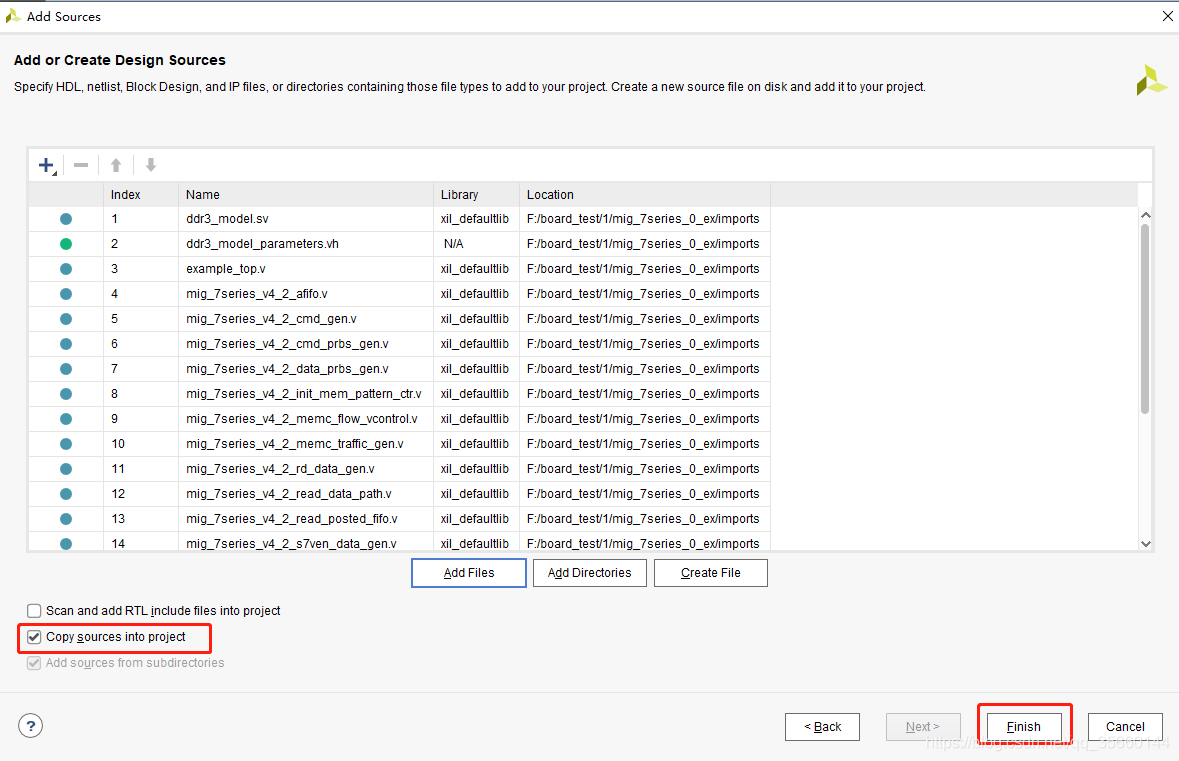

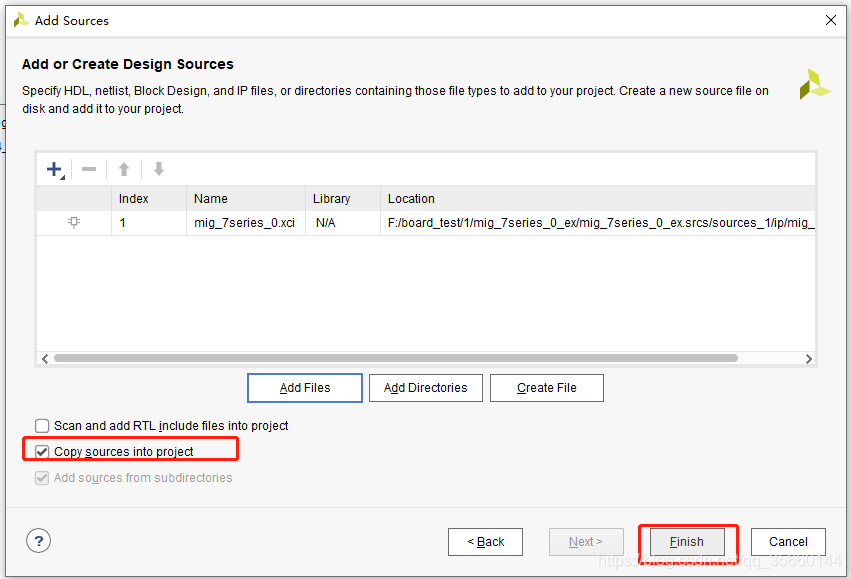

步骤8：勾选Copy…

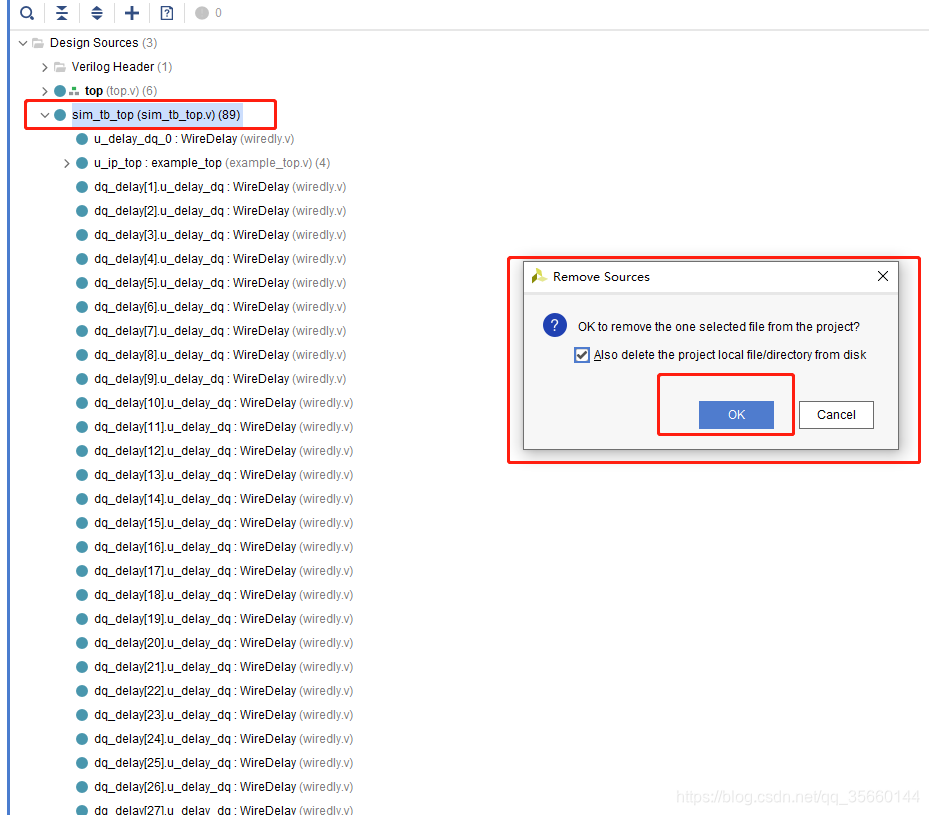

步骤9：文件夹iimports里面包含测试文件，需要将测试文件删掉

步骤10：

步骤11：

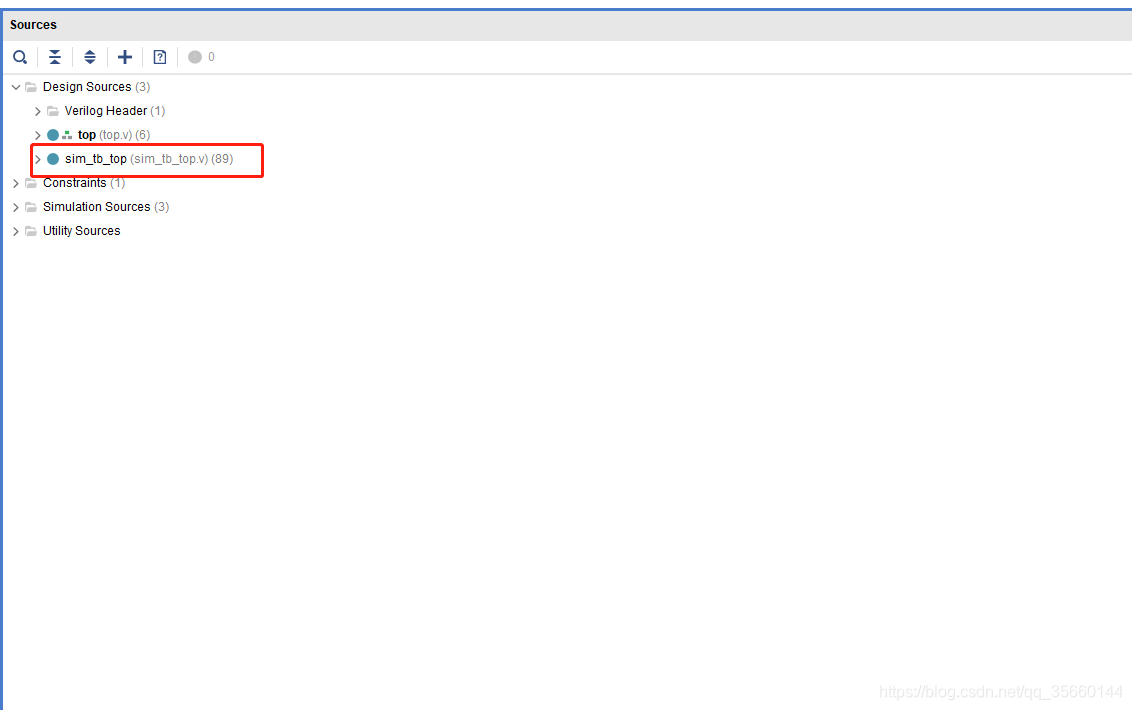

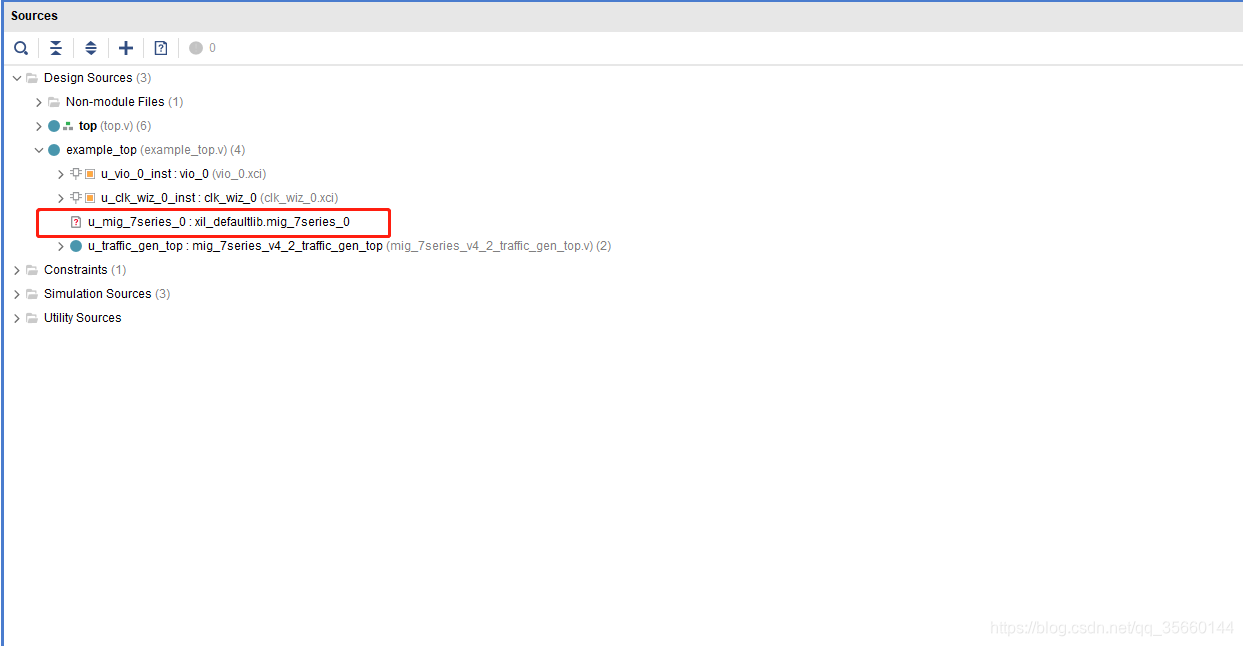

步骤12：此时工程上显示还剩下MIG IP核没有添加

步骤13：继续刚刚操作

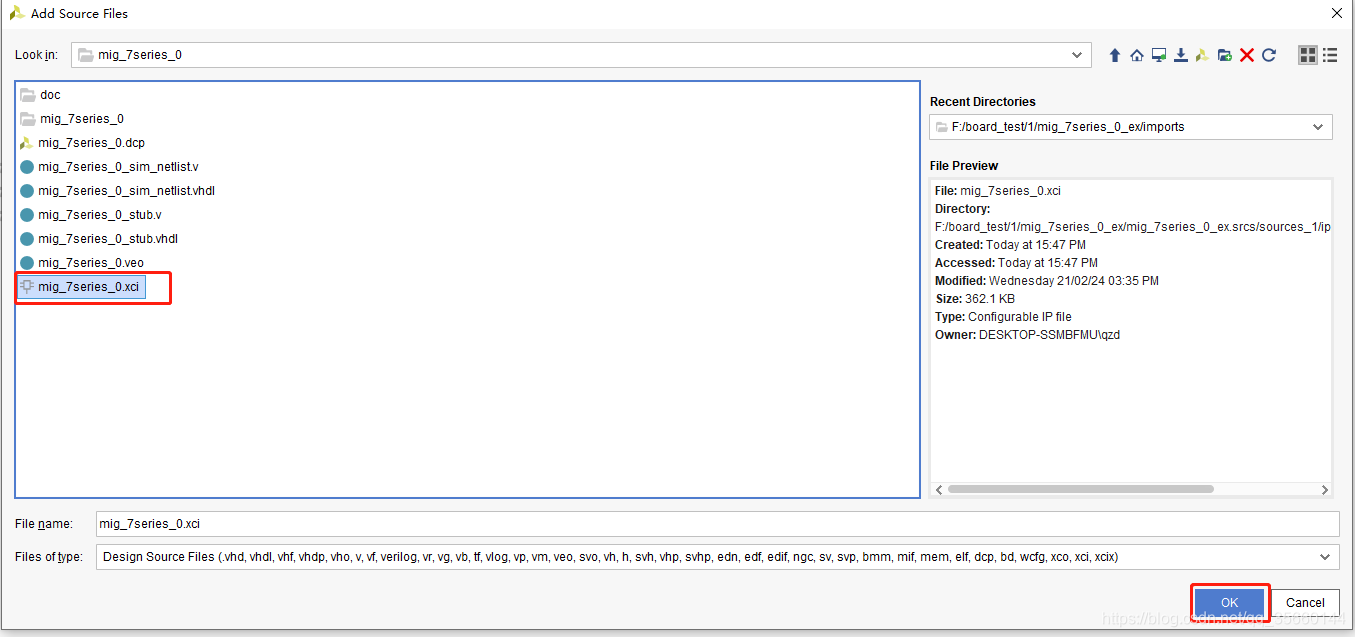

步骤14：IP核路径在IP核例子文件夹下的…\mig_7series_0_ex\mig_7series_0_ex.srcs\sources_1\ip\mig_7series_0中，选择mig_7series_0.xci点击OK

步骤15：操作一样

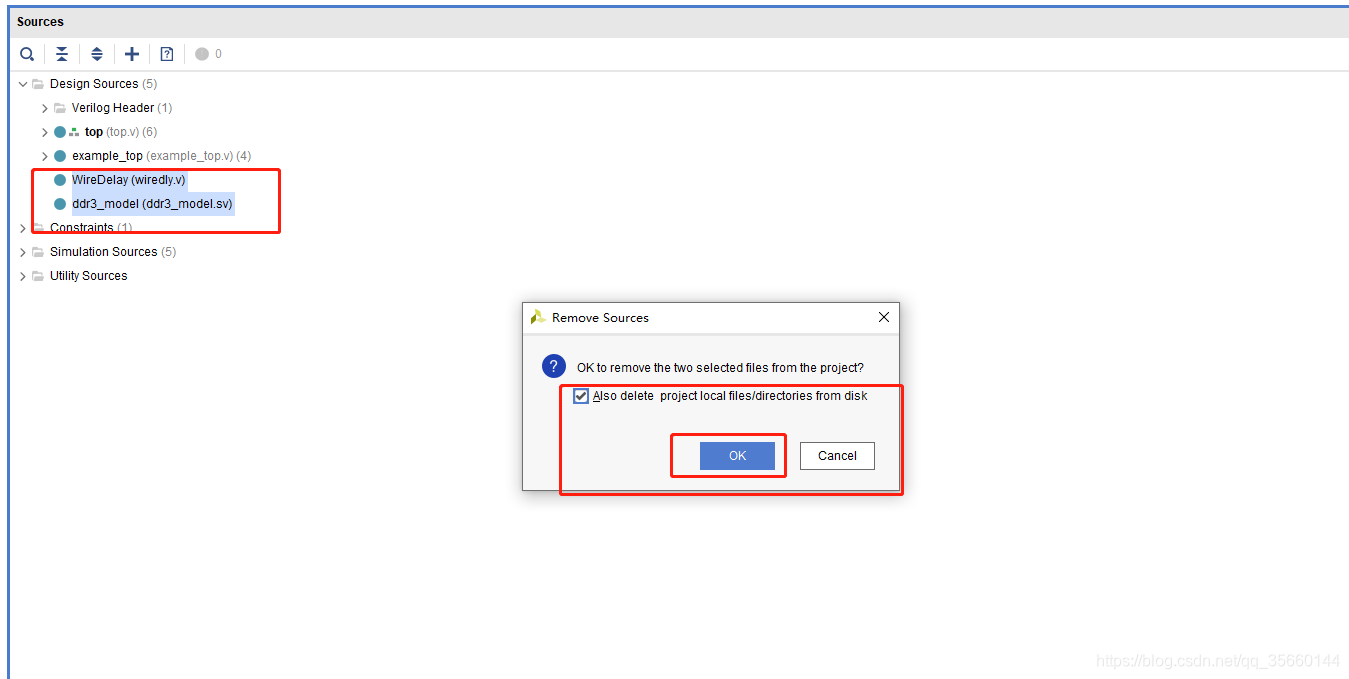

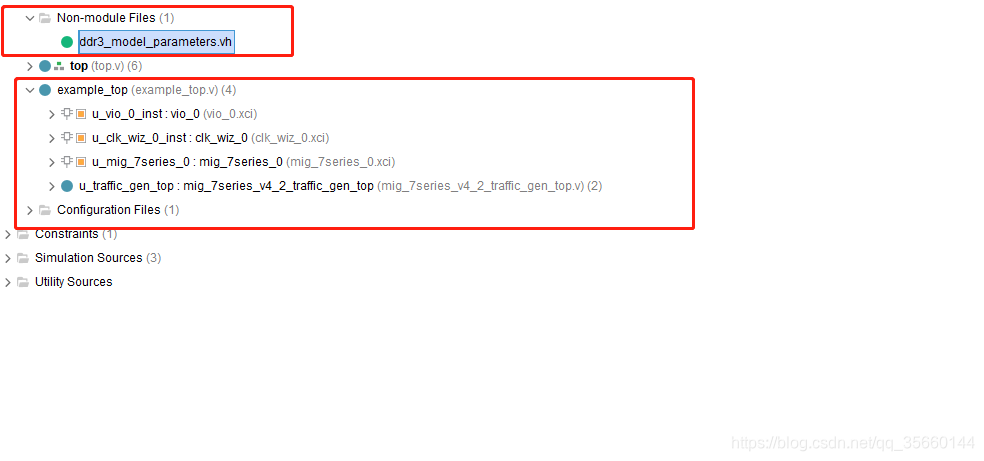

步骤16：将上面红框的测试文件删掉，下面红框的文件既是IP核例子工程的全部，此时可以打开例子工程对比一下。

最后便可以对工程进行例化调用了。
