本期聊下频率范围覆盖更广的IC带状线测试方法,该方法是从空间电磁场的角度进行的设计,分为辐射发射测试和辐射抗扰度测试,主要作为TEM小室法的频率扩充替代,涉及的IC EMC国际标准如下(见图1):

• IEC 61967-8:IC带状线辐射发射测试

• IEC 62132-8:IC带状线辐射抗扰度测试

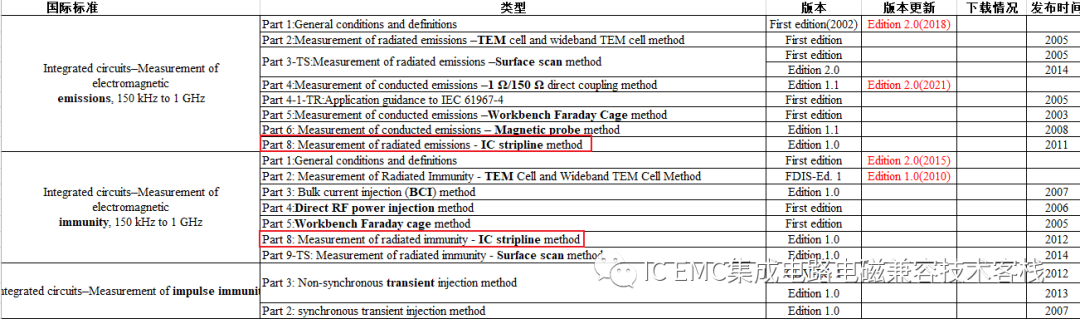

图1 IC EMC标准列表

TEM小室法覆盖的频率范围最大到3GHz,而IC带状线覆盖的频率范围最大到 6GHz 或 8GHz ,不同供应商的带状线产品的参数指标有差异,然而现有的标准 IEC 61967-8 和 IEC 62132-8只要求到3GHz(见图2),后续标准修订应该会进一步扩展频率。

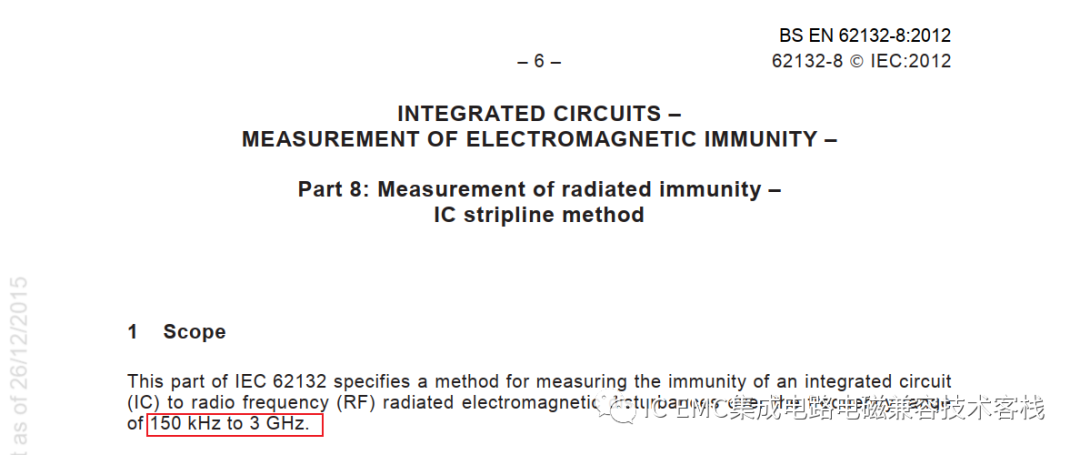

图2 IEC 62132-8标准截图

当然,如果仅仅是关注频率,那还有频率也很高的GTEM小室,这三者之间的差异性有以下几点供大家讨论:

  1. 频率:TEM最大3GHz,GTEM可达18GHz,IC带状线8GHz。

  2. 设备本身的体积:由大到小依次为GTEM>TEM>IC带状线。

  3. DUT的尺寸限制:以商用产品的规格举例,TEM小室的DUT限制在60mm L*60mm L*10mm H,IC带状线的DUT限制在30mm L*30mm L*3mm H,GTEM的限制尺寸最大。

  4. VSWR:TEM和GTEM,标准要求<1.5,IC带状线<1.25

下面介绍下两个标准方法的测试布置图,见图3(发射)和图4(抗扰度),原理上都是将IC带状线结构作为电磁场耦合的媒介,然后分别作为电磁场的感应器和发生器,实现测量发射和施加干扰。


图3 IC带状线辐射发射测试布置图


图4 IC带状线辐射抗扰度测试布置图

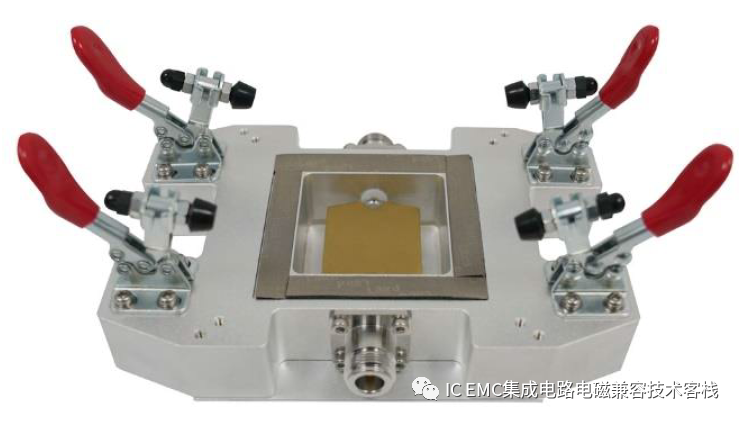

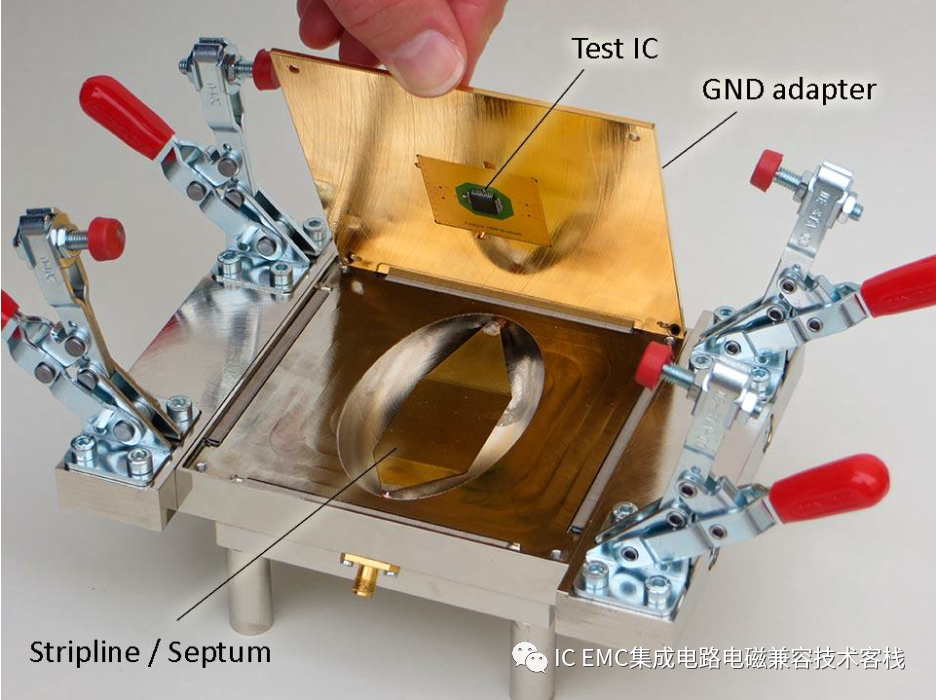

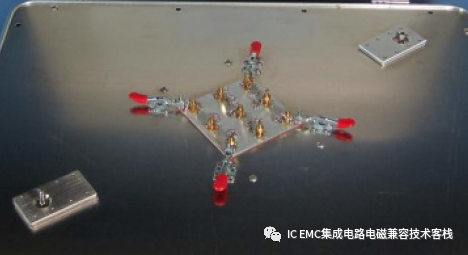

最后展示几张市面上的成熟IC带状线实物图,让大家有个直观印象。
