本文编辑：@调皮连续波，保持关注调皮哥，获得更多学习内容和建议！

各位大佬好，我是调皮哥，感谢大家的关注。

因为疫情，有的人回不了学校的实验室，因此早在先前我就想为大家采集一些数据，提供给大家做算法分析和验证。

正好，昨天为别人采数据，就多采集了一些。数据放在这里我也没有用，因此就准备分享给大家。具体的雷达参数配置在文件中有说明，数据总共有30个bin文件，有单人、双人的，还增加了男女生、呼吸快慢速进行对比。

文件名如下：

（单人数据全部为成年男性）
one_1.5m_slow_1.bin：单人 1.5米 慢速呼吸 第1组数据
one_1.5m_slow_2.bin：单人 1.5米 慢速呼吸 第2组数据
one_1.5m_slow_3.bin：单人 1.5米 慢速呼吸 第3组数据
one_1.5m_slow_4.bin：单人 1.5米 慢速呼吸 第4组数据
one_1.5m_slow_5.bin：单人 1.5米 慢速呼吸 第5组数据

one_1.5m_common_1.bin ：单人 1.5米 正常呼吸 第1组数据
one_1.5m_common_2.bin ：单人 1.5米 正常呼吸 第2组数据
one_1.5m_common_3.bin ：单人 1.5米 正常呼吸 第3组数据
one_1.5m_common_4.bin ：单人 1.5米 正常呼吸 第4组数据
one_1.5m_common_5.bin ：单人 1.5米 正常呼吸 第5组数据

one_1.5m_fast_1.bin ：单人 1.5米 快速呼吸 第1组数据
one_1.5m_fast_2.bin ：单人 1.5米 快速呼吸 第2组数据
one_1.5m_fast_3.bin ：单人 1.5米 快速呼吸 第3组数据
one_1.5m_fast_4.bin ：单人 1.5米 快速呼吸 第4组数据
one_1.5m_fast_5.bin ：单人 1.5米 快速呼吸 第5组数据

one_1m_slow_1.bin：单人 1米 慢速呼吸 第1组数据
one_1m_slow_2.bin：单人 1米 慢速呼吸 第2组数据
one_1m_slow_3.bin：单人 1米 慢速呼吸 第3组数据
one_1m_slow_4.bin：单人 1米 慢速呼吸 第4组数据
one_1m_slow_5.bin：单人 1米 慢速呼吸 第5组数据

one_2m_common_1.bin：单人2米 正常呼吸 第1组数据
one_2m_common_2.bin：单人2米 正常呼吸 第2组数据
one_2m_common_3.bin：单人2米 正常呼吸 第3组数据
one_2m_common_4.bin：单人2米 正常呼吸 第4组数据
one_2m_common_5.bin：单人2米 正常呼吸 第5组数据

（双人数据，两人面向雷达，左边为成年男性，右边为成年女性）
two_1.5m_common_1.bin：双人1.5米 正常呼吸 第1组数据
two_1.5m_common_2.bin：双人1.5米 正常呼吸 第2组数据
two_1.5m_common_3.bin：双人1.5米 正常呼吸 第3组数据
two_1.5m_common_4.bin：双人1.5米 正常呼吸 第4组数据
two_1.5m_common_5.bin：双人1.5米 正常呼吸 第5组数据

注意：
单人数据雷达配置为单发模式（1T4R），双人数据雷达配置为两发模式（2T4R），每次51.2秒(共1024帧)，两种模式的雷达参数都一致，只是在2T4R中采用了两个发射天线，仅此而已。

同时，也提供了一个MATLAB Demo程序用于解析数据，关于呼吸心跳的原理可以参考下文：干货 | IWR1642EVM呼吸心跳原始数据采集与仿真分析（含MATLAB代码和数据）。解析后的结果，要优于上述文章，同时也修正了一些之前的错误。

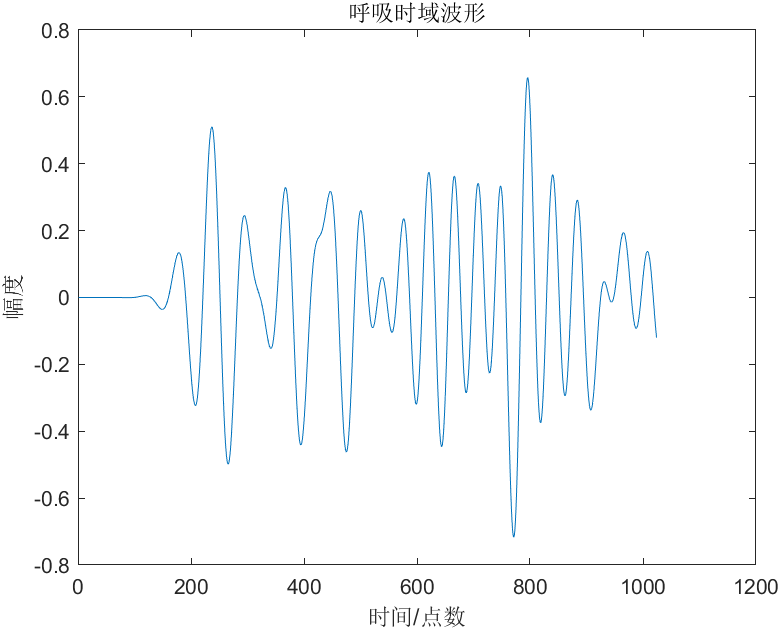

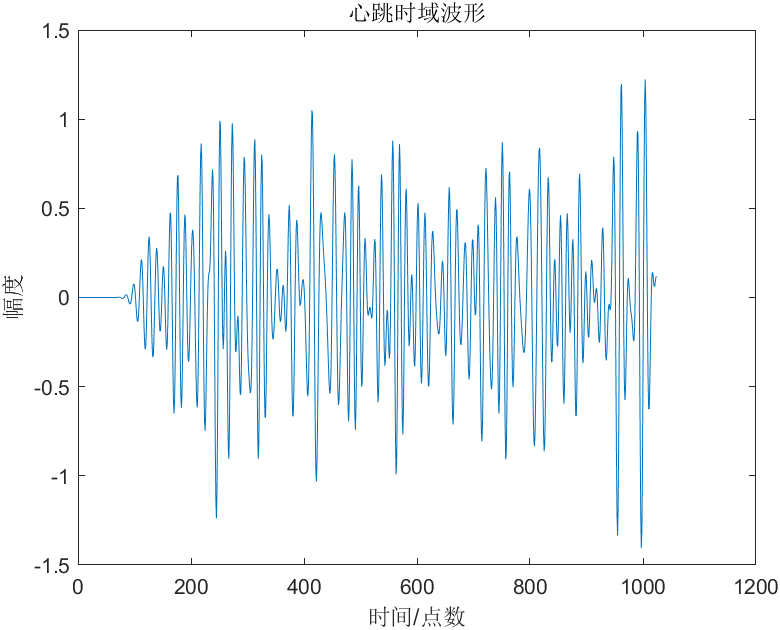

呼吸心跳波形示例：
在这里插入图片描述
在这里插入图片描述

资料获取方式点击：代码和数据
