目录
1. 铁磁材料的特性
(1) 非线性
(2) 饱和特性
2. 曲线

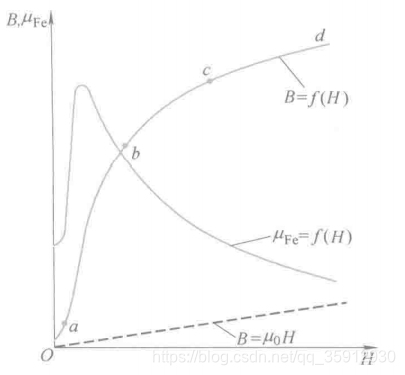

(1) 起始磁化曲线
B = f ( H ) B=f(H) B=f(H)
O
∼
a
O \sim a
O∼a
a
∼
b
a \sim b
a∼b
b
∼
c
b\sim c
b∼c
c
∼
d
c\sim d
c∼d
μ F e = f ( H ) \mu_{Fe} = f(H) μFe=f(H)
磁阻随饱和度的增加而增大
漆点/饱和点:磁化曲线开始拐弯的点。见图中b点。
(2) 磁滞回线
剩余磁通密度/剩磁:
矫顽力:
磁滞:
磁滞曲线:

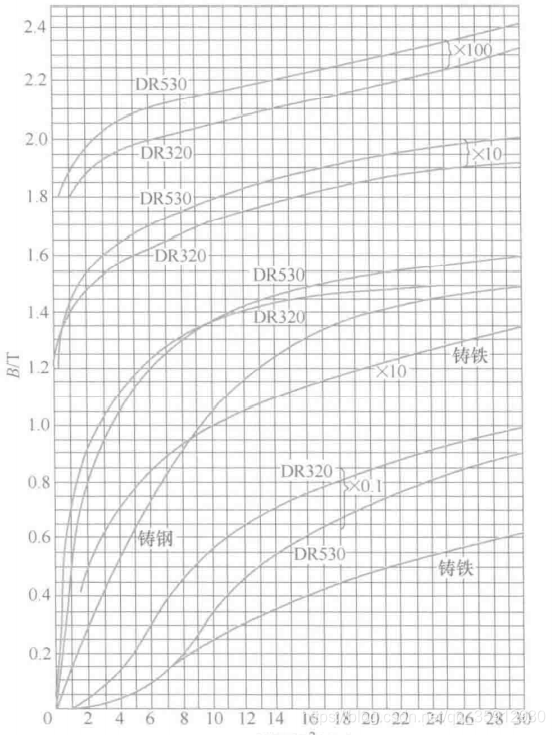

(3) 基本磁化曲线
3. 铁磁材料
按磁滞回线的形状分
(1) 软磁材料
定义:磁滞回线窄,剩磁 B r B_r Br和矫顽力 H e H_e He都小的材料。
常见软磁材料:电工硅钢片、铸铁、铸钢
特点:磁导率高。
(2) 硬磁材料
定义:磁滞回线较宽,剩磁 B r B_r Br和矫顽力 H e H_e He都大的材料。
常见材料:铝镍钴、铁氧体、稀土钴
特点:剩磁 B r B_r Br大。
4. 铁心损耗
(1) 磁滞损耗【 p h p_h ph】
p h = f V ∮ H d B p_h = fV\oint HdB ph=fV∮HdB
- f f f:磁场交变的频率。
- V V V:铁心的体积。
- ∮ H d B \oint HdB ∮HdB:磁滞回线的面积
p h = C h f B m n V p_h = C_hfB_m^nV ph=ChfBmnV
C h C_h Ch:磁滞损耗系数。
- 大小取决于材料的性质。
(2) 涡流损耗【 p e p_e pe】
- C e C_e Ce:涡流损耗系数。
取决于材料的电阻率。
- Δ \Delta Δ:钢片厚度。
为减小涡流损耗,电机和变压器的铁心都采用含硅量较高的薄硅钢片叠成。
(3) 铁心损耗【 p F e p_{Fe} pFe】
-
磁滞损耗和涡流损耗之和。铁心中的磁滞损耗和涡流损耗都将消耗有功功率,使铁心发热。
p F e = p h + p e = ( C h f B m n + C e Δ 2 f 2 B m 2 ) V p_{Fe} = p_h + p_e = (C_hfB_m^n + C_e\Delta^2f^2B_m^2)V pFe=ph+pe=(ChfBmn+CeΔ2f2Bm2)V -
对于一般的电工钢片,正常工作点的磁通密度为 1 T < B m < 1.8 T 1T<B_m<1.8T 1T<Bm<1.8T时,可近似为
P F e ≈ C F a f 1.3 B m 2 G P_{Fe}\approx C_{Fa}f^{1.3}B_m^2G PFe≈CFaf1.3Bm2G
- G F e G_{Fe} GFe:铁心的损耗系数
- G G G:铁心重量
