CPU与外设间的传送方式

1. 程序控制方式

CPU与外设之间的数据传送在程序控制下完成。

(1) 无条件传送

前提：外设任何时刻均已准备好数据或处于接受数据的状态。

工作过程：直接执行输入输出指令，完成输入输出操作。

特点：程序不检查外设的状态，直接执行输入输出指令。这是最简单的传送方式，操作简单，所需硬件和软件都较少。适用于无需应答联络的场合。

(2) 条件传送

查询式传送方式

工作过程：CPU先执行一条输入指令，从外设的状态口读取它的当前状态。

• 如果外设为准备好数据或处于忙碌状态，则程序转回反复执行读状态指令，不断检查外设状态；
• 如果外设已准备好数据，CPU便执行输入指令，从外设输入数据。

特点：CPU必须先确认外设已处于准备传送数据的状态，才能进行传送，若外设未准备好则CPU一直等待，这样导致CPU利用率低。

查询式输出

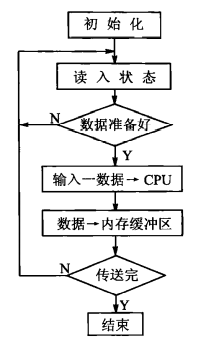

查询式输入

2. 中断方式

工作过程：当输入设备的数据准备好或输出端口的数据缓冲器已空时，才向CPU发送中断请求，CPU响应中断后，暂停执行当前的程序，转去管理外设的中断服务程序。在中断服务程序中，用输入输出指令在CPU与外设间进行一次数据交换。等输入或输出操作完成后，CPU又回去执行原来的程序。

特点：当外设作好传送准备后，主动向CPU请求中断，CPU响应中断后在中断处理程序中与外设交换数据。若外设未准备好，CPU可以执行其他程序，从而提高了CPU的利用率。

• 保护和回复断点与数据传送无关，浪费CPU时间。
• 执行部件和总线接口部件不能并行工作

3. DMA方式

Direct Memory Access

工作过程：当外设需要利用DMA方式进行传送数据时，接口电路向COU提出请求，让CPU让出对总线的控制权，用一种成为DMA控制器的专用硬件接口电路来取代CPU，临时接管总线·····

特点：不用CPU干预，由DMA控制器暂时控制总线，完成外设与存储器之间高速的数据传送。
