触发器建立时间和保持时间的关系（含题目详解）

参考文献：

建立时间和保持时间关系详解 - Lilto - 博客园 (cnblogs.com)

建立时间、保持时间、传播延时、组合逻辑延时都是什么呢？_weixin_34402090的博客-CSDN博客

---

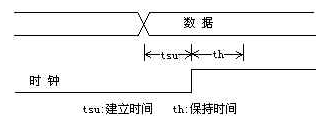

一、定义

1、建立时间（setup time）

指在触发器的时钟信号上升沿到来以前，数据稳定不变的时间，如果建立时间不够，数据将不能在这个时钟上升沿被打入触发器；

• 如果不满足建立时间要求，这个数据就不能被这一时钟打入触发器，只有在下一个时钟上升沿，数据才能被打入触发器，或者说，该数据就会被永久“跳过”而未被“采样”。
• 如果数据信号在时钟沿触发前的持续时间超过了建立时间，那么这个时间间隔就叫做建立时间裕量。
• 举个例子：坐火车时需要提前到站检票安检，而不是一到火车站就可以乘坐。必须的提前到站的时间就是建立时间。

2、保持时间（hold time）

指在触发器的时钟信号上升沿到来以后，数据稳定不变的时间，如果保持时间不够，数据同样不能被打入触发器。

• 如果数据信号在时钟沿触发后的持续时间超过了保持时间 Th，那么这个时间间隔就叫做保持时间裕量。

从延迟的角度来说，

• 建立时间决定了该触发器之间的组合逻辑的最大延迟。
• 保持时间决定了该触发器之间的组合逻辑的最小延迟。

3、传播延时（触发器输出的响应时间）

是指一个数字信号从器件（一般是 DFF，符号表示为 Tcq / Tco）的输入端到输出端所需的时间。一般在 FPGA 中是指时钟上升沿之后延时 Tcq 的时间，数据才到达寄存器 Q端。

区别于门传播延时：反应为其对输入信号变化响应有多快，表示为信号通过该门所经历的时间，定义为输入信号和输出信号波形在 50% 翻转点之间的时间。

4、组合逻辑延时

一般是指两级寄存器之间的输出端 Q 到输入端 D 之间的组合逻辑延时，符号表示为 Tlogic / Tcomb。

---

二、关于建立时间和保持时间的约束

华为题目：

时钟周期为T，触发器D1的建立时间最大为T1max，最小为T1min。组合逻辑电路最大延迟为T2max，最小为T2min。问：触发器D2的建立时间T3和保持时间T4应满足什么条件？

分析：建立时间容限（建立时间裕量）≥0；保持时间容限（保持时间裕量）≥0

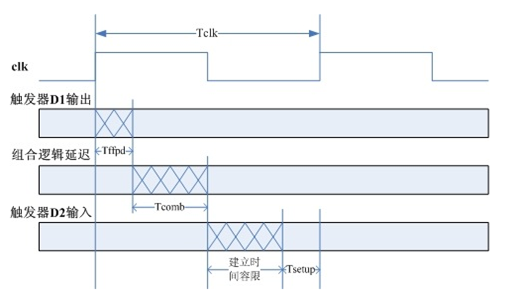

1、建立时间的约束

建立时间约束条件： clk上升沿到来之前，数据需要保持稳定一定时间

建立时间容限=Tclk - Tcq - Tcomb - Tsetup ≥ 0 ；→  Tclk - Tcq - Tcomb - Tsetup ≥ 0； →

 即Tclk - Tcq(max) - Tcomb(max) - Tsetup ≥ 0； (取max是为了获得可能出现的最小的Tclk的值，也是能出现的最大的建立时间容限)

Tsetup ≤ Tclk - Tcq(max) - Tcomb(max)

由于题目没有考虑Tcq，则Tcq = 0; 那么Tsetup ≤ Tclk  - Tcomb(max) = T - T2max;

2、保持时间的约束

 保持时间约束条件：clk上升沿到来之后，数据需要保持稳定一定时间

Tcq + Tcomb = Thold + 保持时间容限 →

保持时间容限 = Tcq + Tcomb  - Thold ≥ 0 →

Thold ≤ Tcq(min) + Tcomb(min)

即Thold ≤ Tcomb(min) = T2(min);

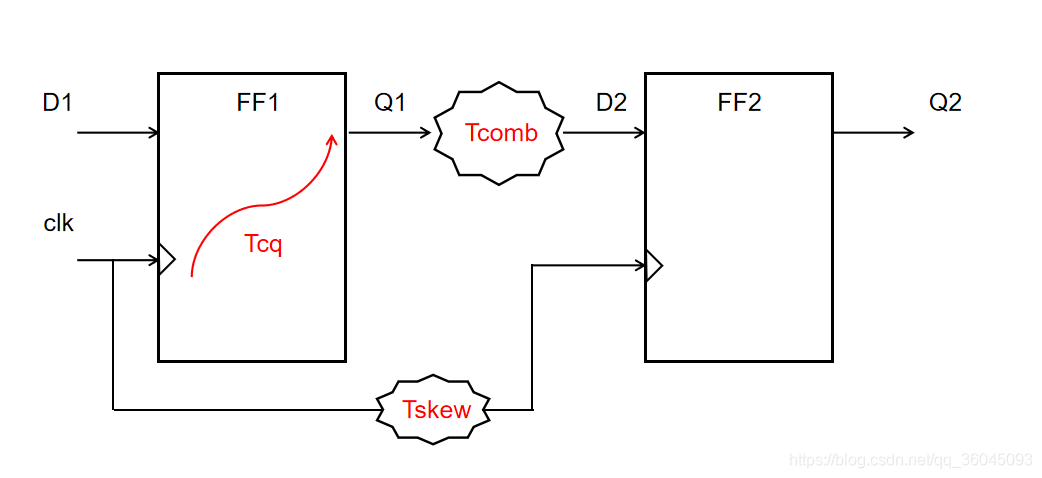

无skew：

Tsetup ≤ Tclk - Tcq(max) - Tcomb(max);

Thold ≤ Tcq + Tcomb;

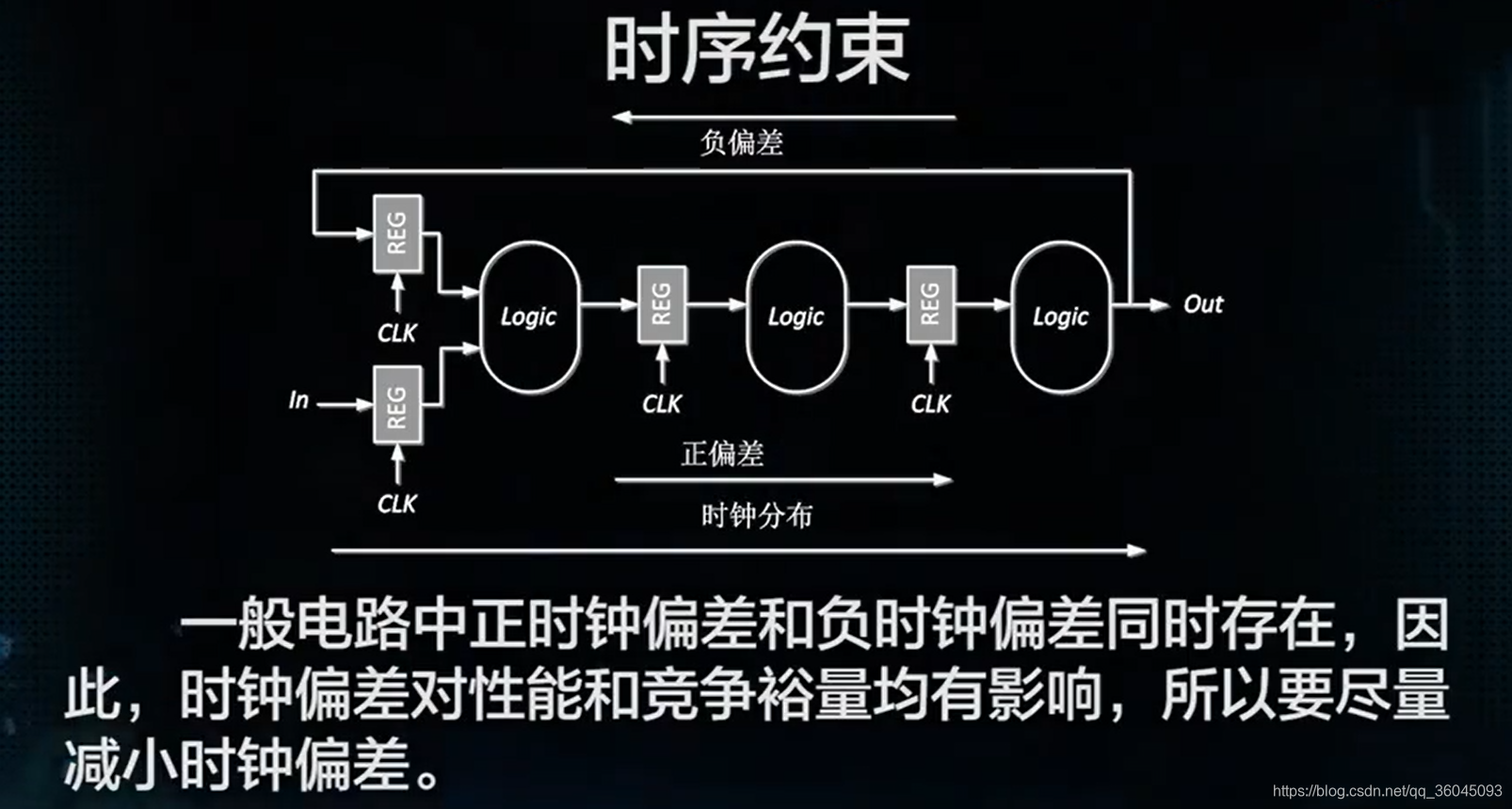

有skew：

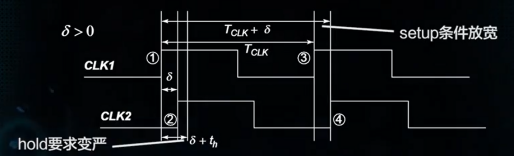

①正时钟偏差(Tskew > 0)

 Tsetup + Tcq + Tcomb≤ Tclk + Tskew ，即Tsetup ≤ Tclk + Tskew - Tcq(max) - Tcomb(max);

Thold ≤ Tcq + Tcomb - Tskew;(因为CLK2的时钟来的比CLK1晚，采样时间会更紧张，对Thold要求更严格)

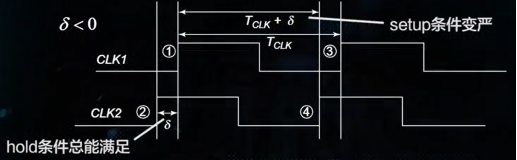

②负时钟偏差(Tskew < 0)

因为CLK2超前，②采集不到数据，由采样边沿④来采集，那么②处的Thold裕量就会很大。

---



三、习题

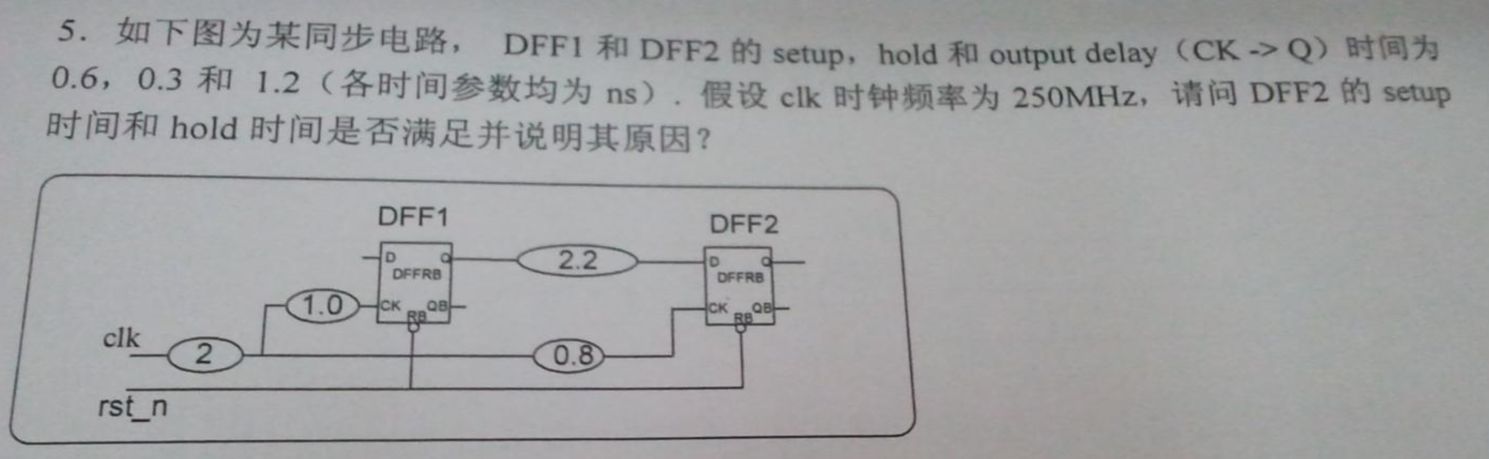

【全志科技笔试题】

分析：

由题知：Tsetup = 0.6ns, Thold = 0.3 ns, Tcq = 1.2ns, Tclk = 4 ns,

由图知：Tcomb = 2.2ns，Tskew = -0.2 ns；

建立时间约束公式：T1cq + Tcomb + T2setup ≤ Tclk + Tskew ；

保持时间约束公式：T1cq + Tcomb  ≤ Thold + Tskew；

解答：

①建立时间应满足：Clk_delay_FF2(0.8ns) + Tclk ≥ Clk_delay_FF1(1ns) + T1cq + Tcomb + T2setup，

则0.8 + 4 ≥ 1 + 1.2 + 2.2 + 0.6， 则4.8ns ≥ 5ns，上式不成立，即T2setup过大，建立时间不满足要求；

或：

约束要求的T2setup  ≤ Tclk + Tskew(= Clk_delay_FF2 - Clk_delay_FF1 = -0.2 ns) - T1cq - Tcomb = 4 + （-0.2）- 1.2 - 2.2 = 0.4ns<器件实际的0.6ns，建立时间不满足要求

②保持时间应满足：Clk_delay_FF2(0.8ns) + T2hold ≤ Clk_delay_FF1(1ns) + T1cq + Tcomb,

则0.8 + 0.3 ≤ 1 + 1.2 + 2.2，则1.1ns ≤ 4.4ns，上式成立，保持时间满足要求（裕量为3.3ns）；

或：

约束要求的T2hold ≤ T1cq + Tcomb - Tskew(= Clk_delay_FF2 - Clk_delay_FF1 = - 0.2 ns) = 1.2 + 2.2 - （-0.2） = 3.6ns ＞器件实际的0.3ns（裕量为3.3ns）

---
