arm的两个页表基地址寄存器

TTBR0与TTBR1

armv7中，有两个存放页表（一级页表）基地址的寄存器，TTBR0和TTBR1。那mmu进行地址翻译(translation table walk)的时候到底是选择哪一个寄存器的值作为基地址呢？

TTBCR寄存器

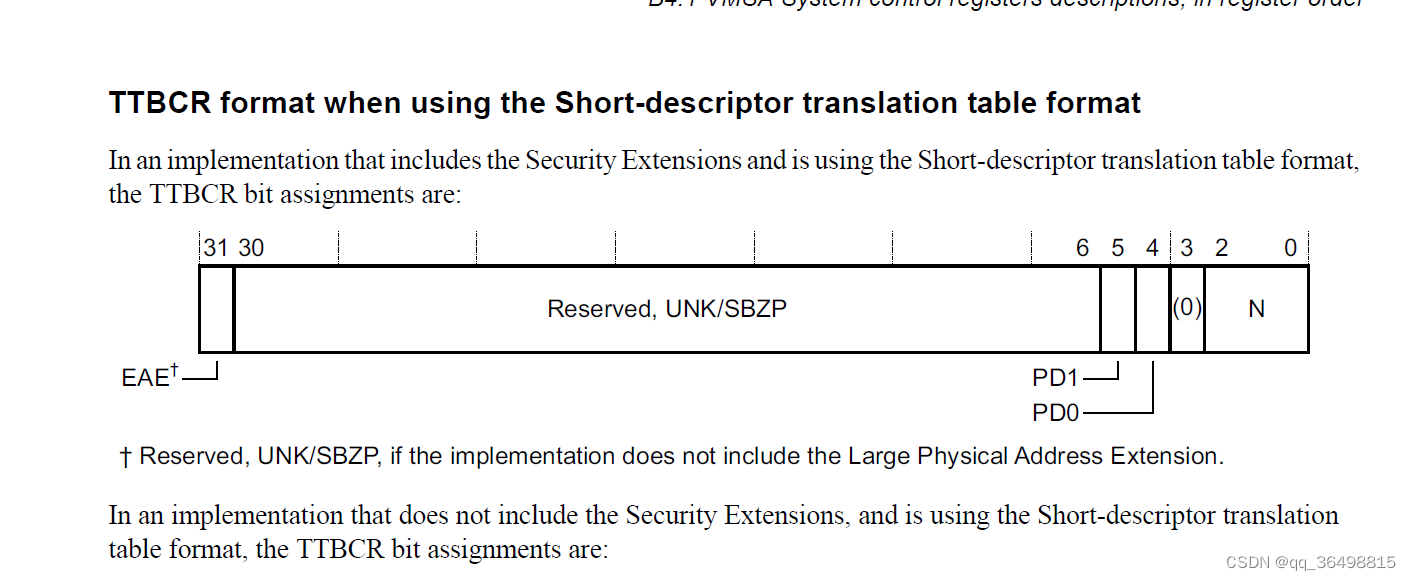

那么这个时候就需要用到TTBCR寄存器，这个寄存器的格式如下图
TTBCR

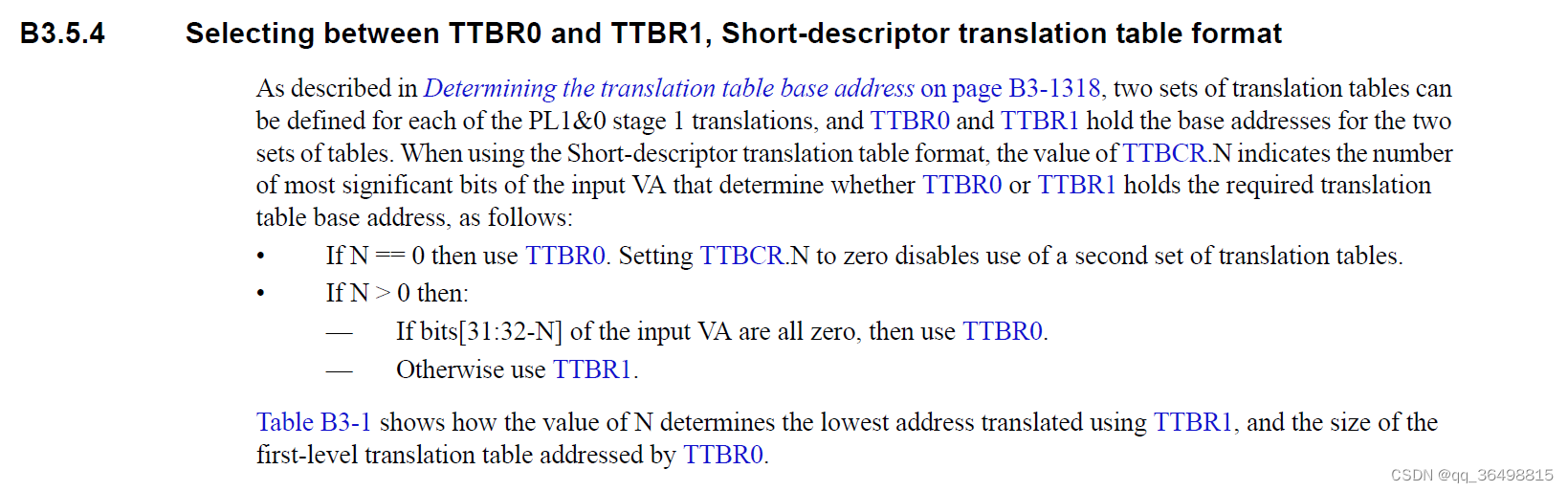

其中最后[2-0]位（值为N）决定了用TTBR0还是TTBR1,看下手册的说明
在这里插入图片描述
当N>0时，如果给的虚拟地址[31:32-N]位都是0，那么用TTBR0，一旦这其中的某一位是1了，就用TTBR1。又N的取值只有0到7（只有3位），所以每个N的取值都对应了一个用TTBR0或者TTBR1的分界线。比如当N=2时，如果给的虚拟地址第[31:30]位为0，即不超过0x40000000，那么就用TTBR0,一旦等于或者超过0x40000000那么就用TTBR1.

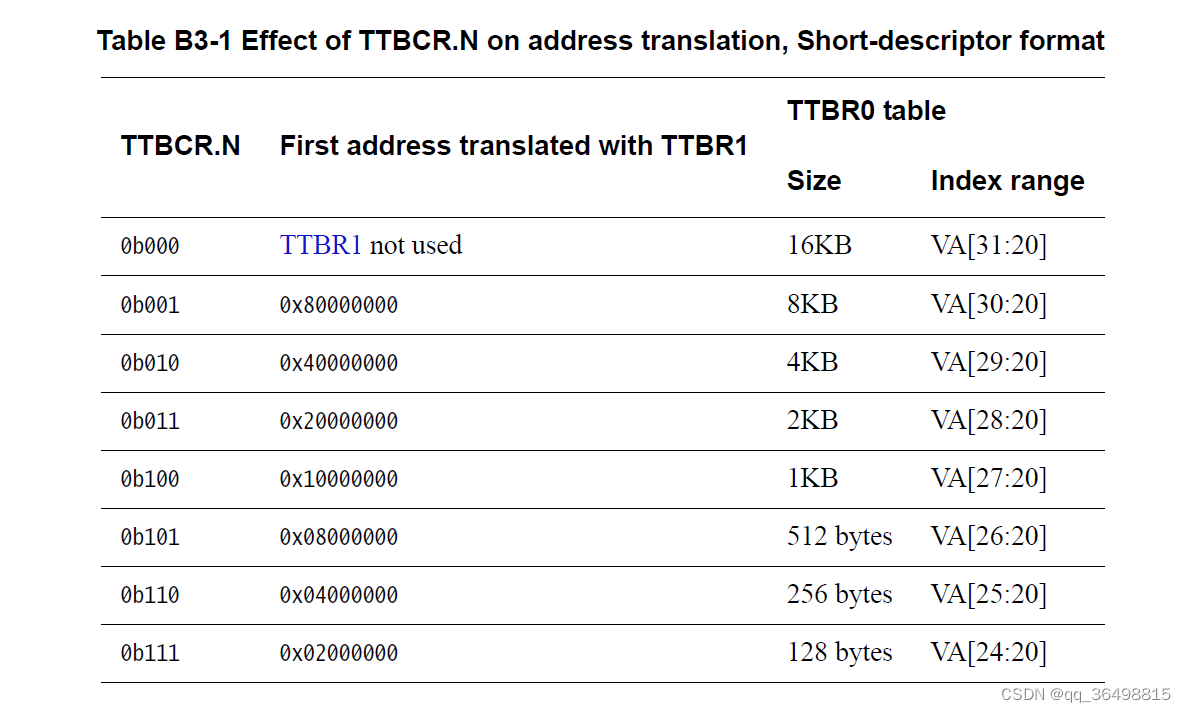

下面还有一张N值不同时，对应的地址分界线图
在这里插入图片描述

在这里插入图片描述
