solidworks画螺栓学习笔记

最新推荐文章于 2024-06-13 14:57:09 发布

儒雅永缘

最新推荐文章于 2024-06-13 14:57:09 发布

阅读量375

点赞数 7

分类专栏： SolidWorks 文章标签：学习笔记

版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

本文链接：https://blog.csdn.net/qq_36521926/article/details/139199092

版权

SolidWorks 专栏收录该内容

16 篇文章 0 订阅

订阅专栏

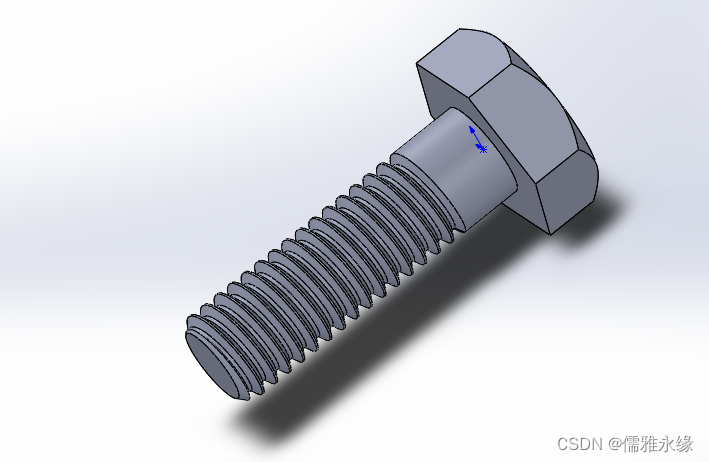

螺栓单位mm

在这里插入图片描述

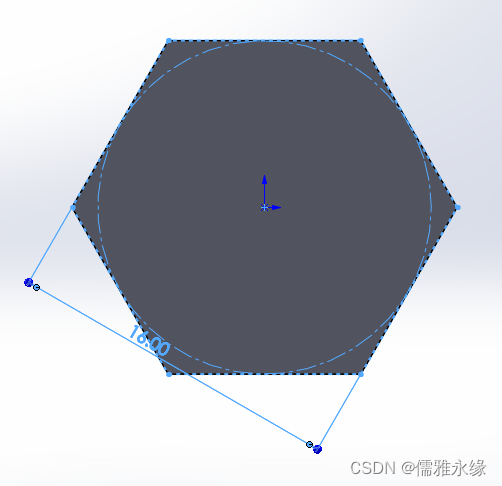

六边形

直径16mm
水平约束
在这里插入图片描述

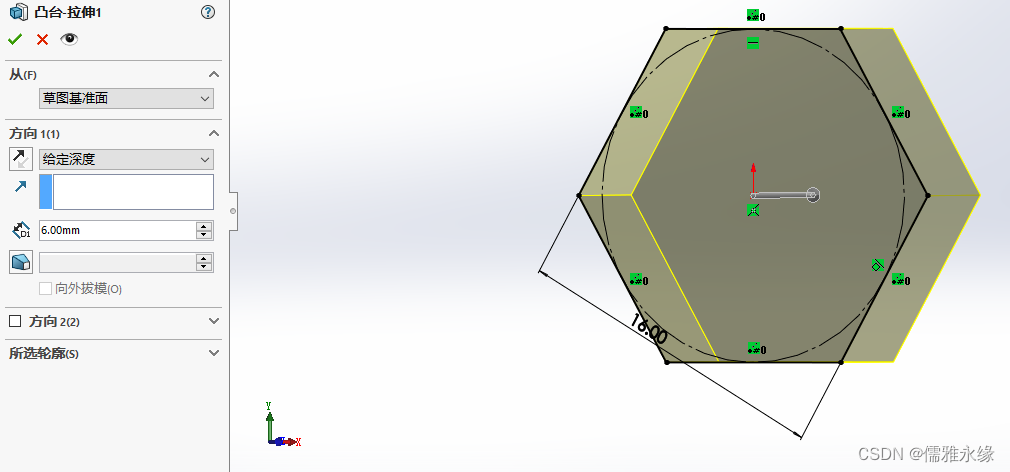

拉伸

选择厚度6mm

在这里插入图片描述

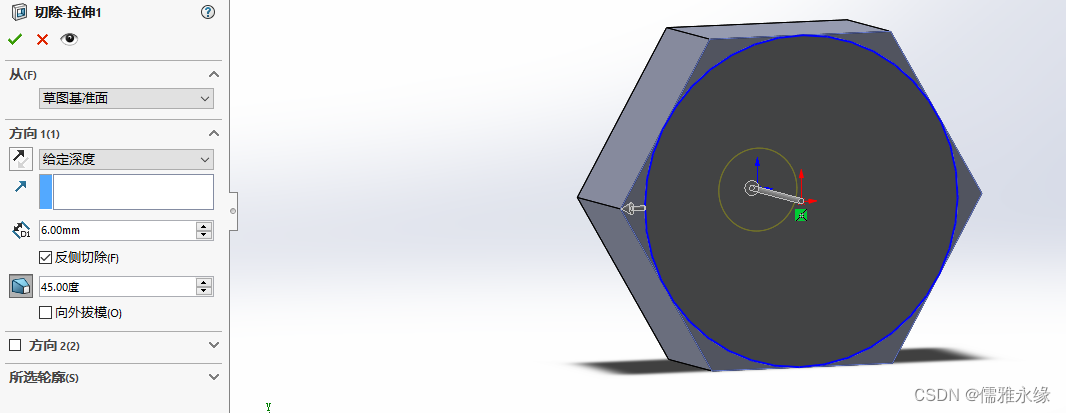

拉伸切除

画相切圆
切除厚度6mm，反向切除，拔模角度45°
在这里插入图片描述

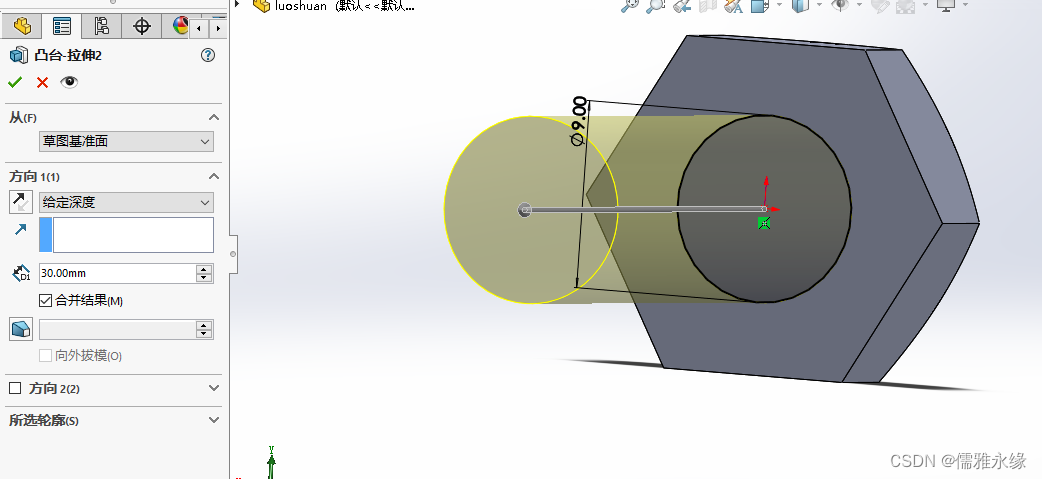

螺栓

直径9mm，长度30mm
在这里插入图片描述

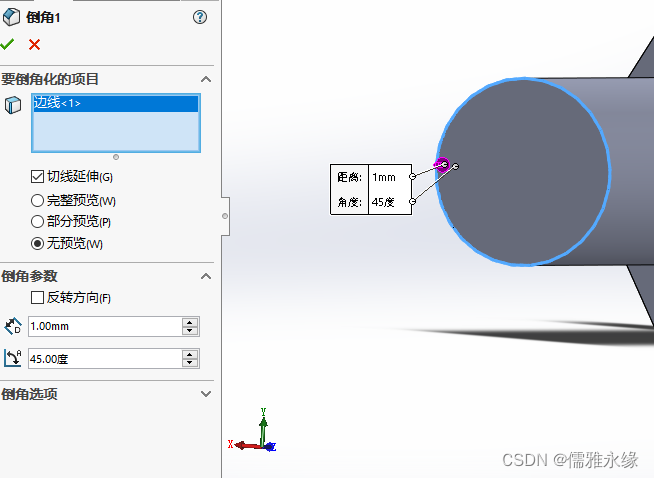

倒角

直径1mm，角度45°

在这里插入图片描述

异形孔向导

螺纹线
偏移打勾，距离为2mm，开始线，结束面，往外偏移，深度25mm，
类型 MetricDie，规格M10*1.5
在这里插入图片描述

出牙设置

在这里插入图片描述
草图 3D草图，画中心线，线和边相切
特征参考几何体，基准面

在这里插入图片描述

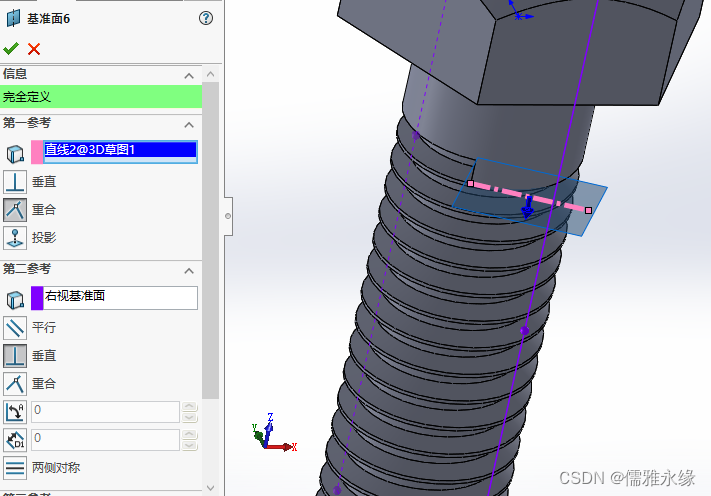

选择线和右视基准面，反转法线打勾

在这里插入图片描述

在这里插入图片描述

草图草图绘制选择圆弧，相切，圆弧半径6mm

在这里插入图片描述

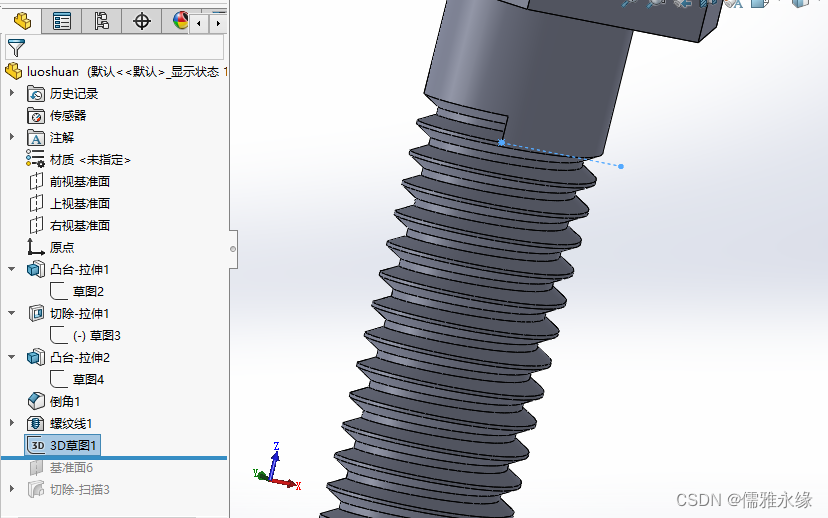

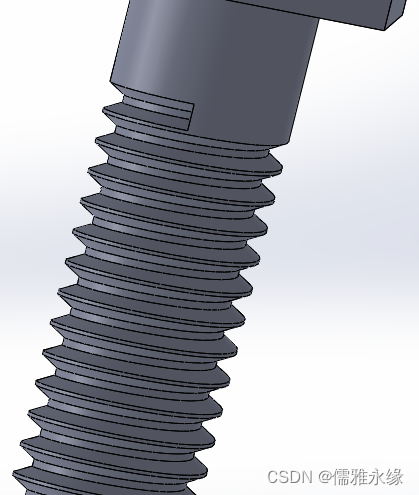

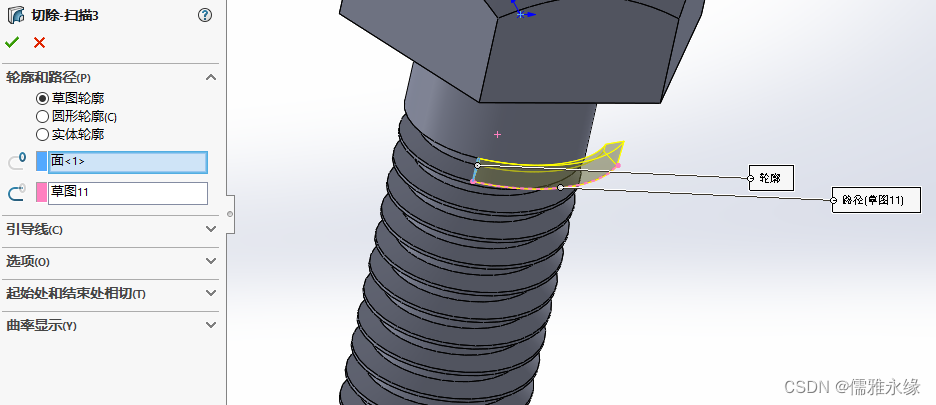

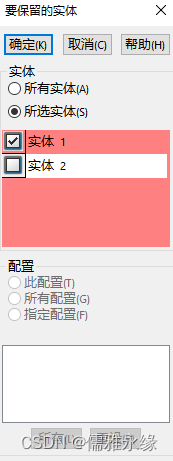

特征，扫描切除，路径是线，轮廓是面，需要选择实体1
在这里插入图片描述

在这里插入图片描述

在这里插入图片描述
