solidworks 3D草图案例2-方块异形切

最新推荐文章于 2025-04-29 15:56:44 发布

儒雅永缘

最新推荐文章于 2025-04-29 15:56:44 发布

阅读量1.5k

点赞数 2

分类专栏： SolidWorks 文章标签：学习笔记

版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

本文链接：https://blog.csdn.net/qq_36521926/article/details/139272921

版权

SolidWorks 专栏收录该内容

23 篇文章

订阅专栏

单位mm

在这里插入图片描述

单位mm

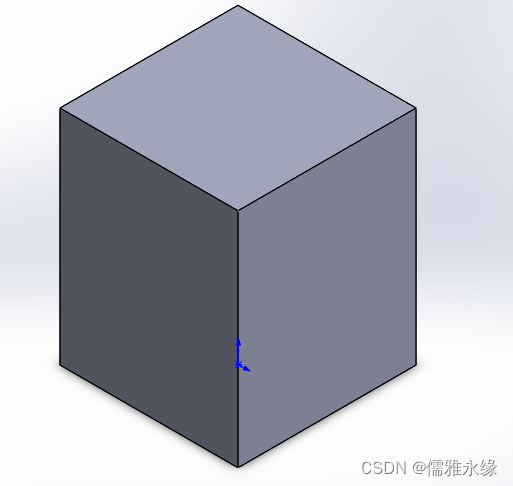

长方体
底面是48mm*48mm，高为60mm
在这里插入图片描述

3D草图
在这里插入图片描述

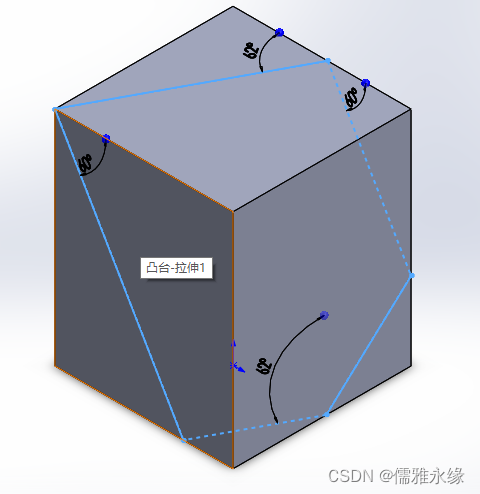

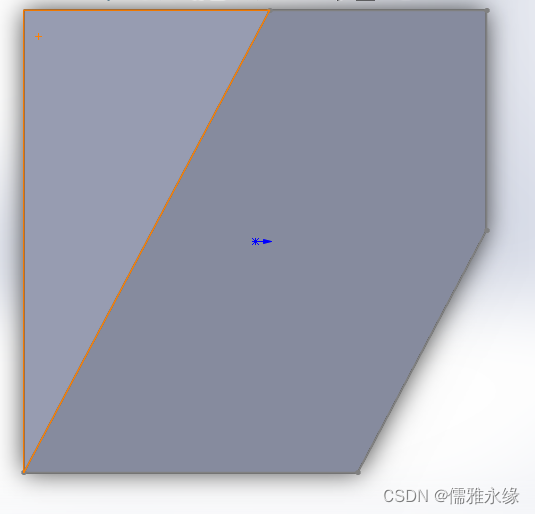

点击线，根据三视图，绘制角度线，
由于三点确定一个面，因此确定三点就可以了

在这里插入图片描述

基准面
点击参考几何体-基准面，依次点击3个点

在这里插入图片描述

在这里插入图片描述

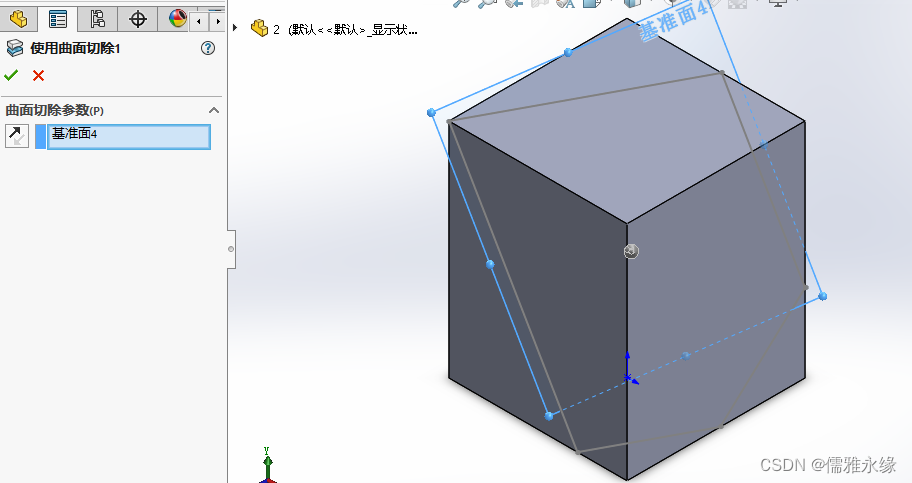

曲面切除

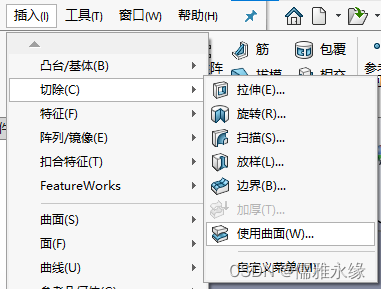

完成后点击插入–切除–使用曲面，选择基准面，

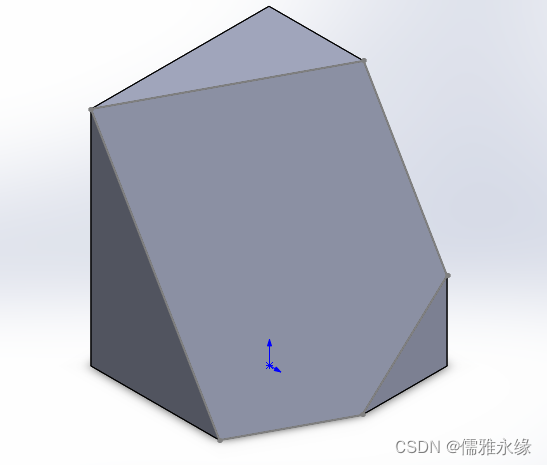

ok后就完成了

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

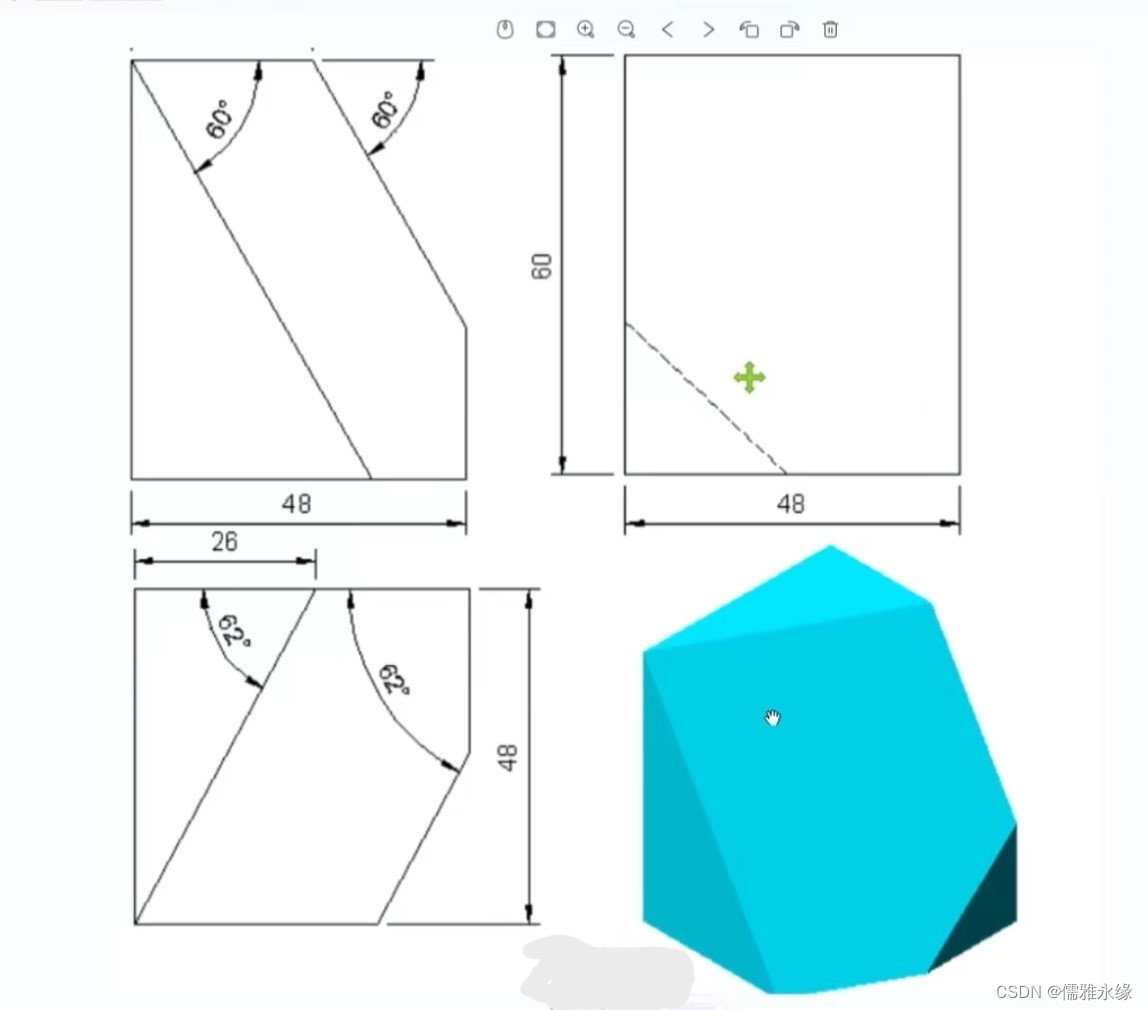

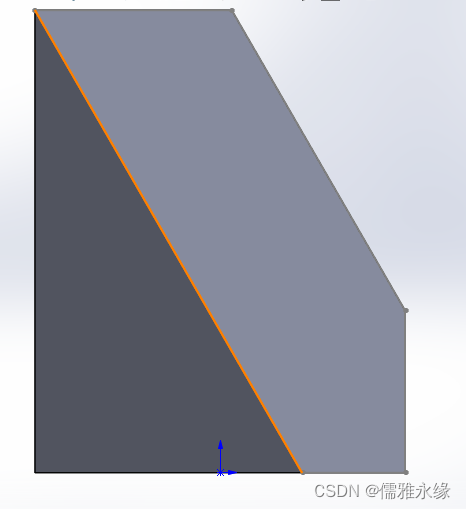

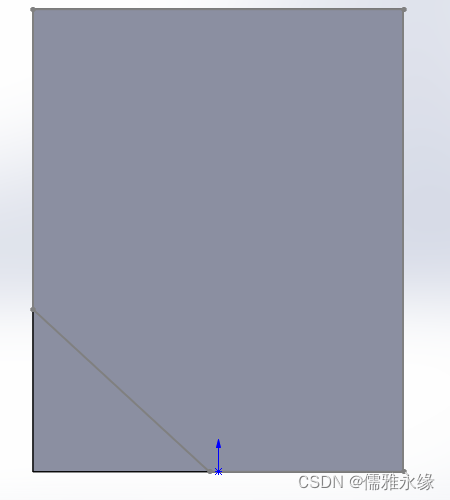

三视图
在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

如果觉得好的话，或者有疑问，请关注微信公众号咨询

在这里插入图片描述
