本文详细介绍了在Solidworks中如何使用实体分割功能，包括方法1至方法3，以实现将大圆柱体分割为内外两部分。通过不贯穿的小圆柱体，结合不同类型的面（如实体的外表面、草图分割、基准面或曲面）进行切割，并提供了实用的基准面复制技巧。同时，文章指出了不同分割方法对切出方向的影响，以及在实际操作中需要注意的问题，如内圆柱面的选中和组合命令的应用。

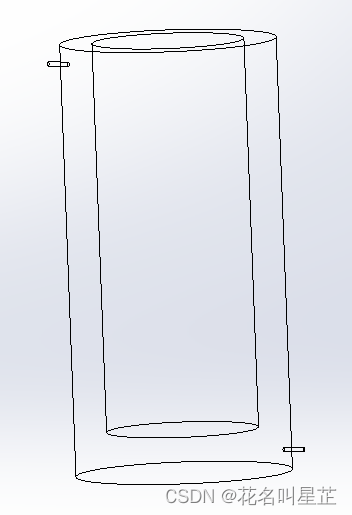

目标：用不贯穿的小圆柱体将大圆柱体分割为内外两个部分
方法1
1.利用分割切出贯穿圆柱
2.在要截断的地方分割两个圆片
3.将外部的实体合并为统一实体
快速新建基准面方法：
按住CTRL 键并且拖动一个参考基准面来快速地复制出一个等距基准面，然后在此基准面上双击鼠标以精确地指定距离尺寸。
solidworks分割实体有什么用？怎么分割实体？_猫亮设计
注意：用下面三种不同的面去做分割，切出来的方向是不一样的！
- 实体的外表面：与外表面做同一水平面的切割
- 采用草图分割：会按照草图的法向进行切除
- 基准面或曲面：用下面三种不同的面去做分割，切出来的方向是不一样的！
为了达到效果，画出了小圆柱体下底面的圆和基准面，分别用圆和基准面做两次切割，就可以在法向和水平面分别做分割，然后做组合即可
方法2
思路：直接用画好的圆柱作切割
