ECCV / TNNLS 20 - 如何在异常检测中利用“结构structure - 纹理texture”一致性【P-Net，MemSTC-Net】

前言

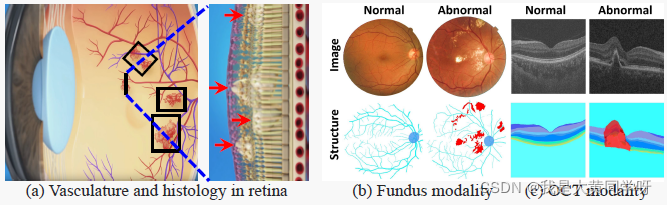

不管是医学图像还是工业图像领域，异常检测都是非常重要的一个研究方向（在训练时只有正常样本，测试时需要模型判断输入样本是否存在异常）。存在一个先验：正常/健康的样本都存在着规律性的结构，而异常样本由于异常/病变区域的存在，其结构通常会被损坏【如上图所示，其展示了"眼底图像中的结构化血管"，“光学相干断层扫描图像中的结构化解剖结构”】。

那么，如何利用图像这种结构-纹理的关系到异常检测中来呢？本文介绍上海科技大学Kang Zhou分别在ECCV2020和TNNLS2020上发表的两篇文章，其创新性地将这种对应关系编码到重构方法中，其中第二篇期刊文章是第一篇会议论文的扩展。

P-Net

论文全称：Encoding Structure-Texture Relation with P-Net for Anomaly Detection in Retinal Images（上海科技大学）
原文地址：https://arxiv.org/pdf/2008.03632.pdf
代码：https://github.com/Kevin-KangZhou/P_Net_Anomaly_Detection and https://github.com/YutingXiao/P-Net_Mvtec_AD

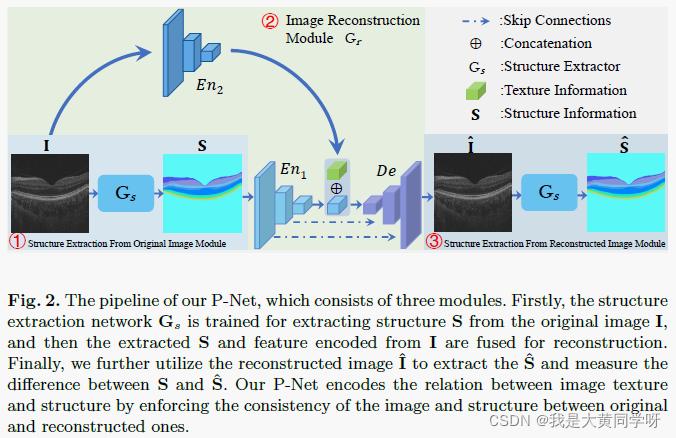

PNet如上所示，主要分为三个模块：① 结构提取模块【原图】；② 图像重构模块；③ 结构提取模块【重构图像】。在训练时，首先从原始图像提取结构信息，然后对原图和结构信息分别编码，将两个编码特征进行拼接后送入解码器进行图像重构，重构后的图像会再次经过一个结构提取模块，提取结构信息【作为regularization】，同时约束重构误差和结构信息误差。在测试时，采用同样的流程，通过比较重构误差和结构误差来进行异常检测。下面主要介绍这几个模块的详细设计：

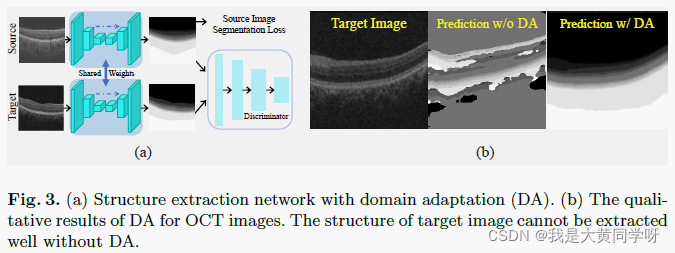

结构提取模块： 首先对于医学数据作者采用了语义结构信息(如前言中的例子)，但数据集中并没有存在这些结构信息，因此作者采用了一种域自适应的图像分割方法AdaSeg，利用类似域的分割数据集进行域自适应分割。方法的整体框架如上图图(a)所示，采用一个权重共享的U-Net对源域和目标域同时进行分割，损失函数如下，对于源域采用GT直接优化，而目标域采用一个域判别器进行对抗训练。最后的效果如上图(b)所示。

当结构提取模块训练好后，后面就固定权重，不再进行更新了。

对于工业数据，简单地采用canny edge作为结构信息，构造一个网络学习边缘分割（作为结构提取模块），采用交叉熵进行训练。

图像重构模块：将原图和提取到的结构信息分别送入两个编码器中进行编码，将编码特征拼接后一起送入解码器进行重构。其中，结构信息编码器和解码器采用skip connection，避免下采样丢失结构细节。损失函数采用L1 loss以及增加一个域判别器D使用adversarial loss：


结构提取模块(重构图像)：最后将重构图像再送入一次特征提取模块，提取结构特征。主要有两个目的：① 促进图像能够更好地进行重构【类似regularizer的作用】；② 可以与原图的结构信息进行比较，并作为一个异常评测指标。损失函数同样采用L1 loss：

损失函数与异常评估准则：训练的目标函数如下所示，包括重构过程中的对抗损失、重构损失以及结构重构损失。

测试阶段的流程与训练阶段一致，最后可以得到重构图像$\hat{I}$、重构的结构信息$\hat{S}$，同时考虑两者的L1重构误差，得到异常得分：

实验中${\lambda }_f$取0.8

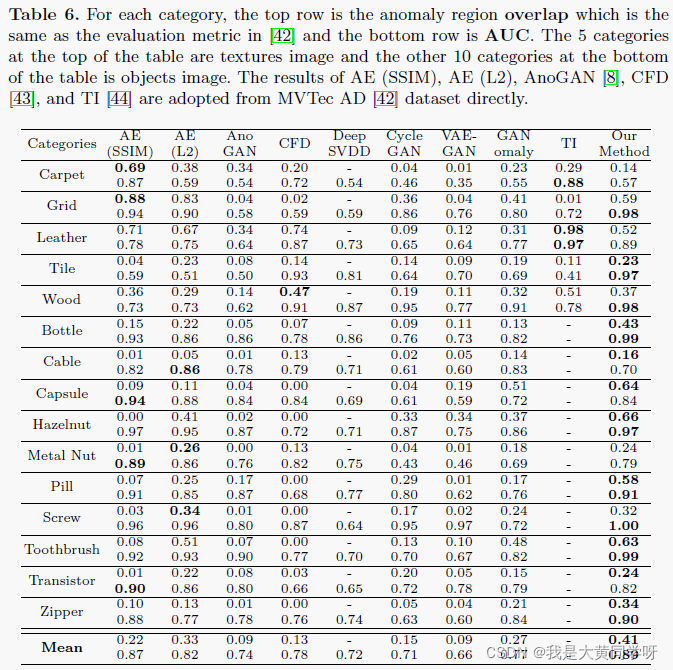

部分实验结果：本文主要关注MVTec AD上的效果，如下所示：

MEMSTC-Net

论文全称：Memorizing Structure-Texture Correspondence for Image Anomaly Detection（上海科技大学）
原文地址：https://ieeexplore.ieee.org/document/9513473

由于这篇论文是上一篇论文的扩展，因此主要介绍两者的区别之处，相同的模块会一笔带过

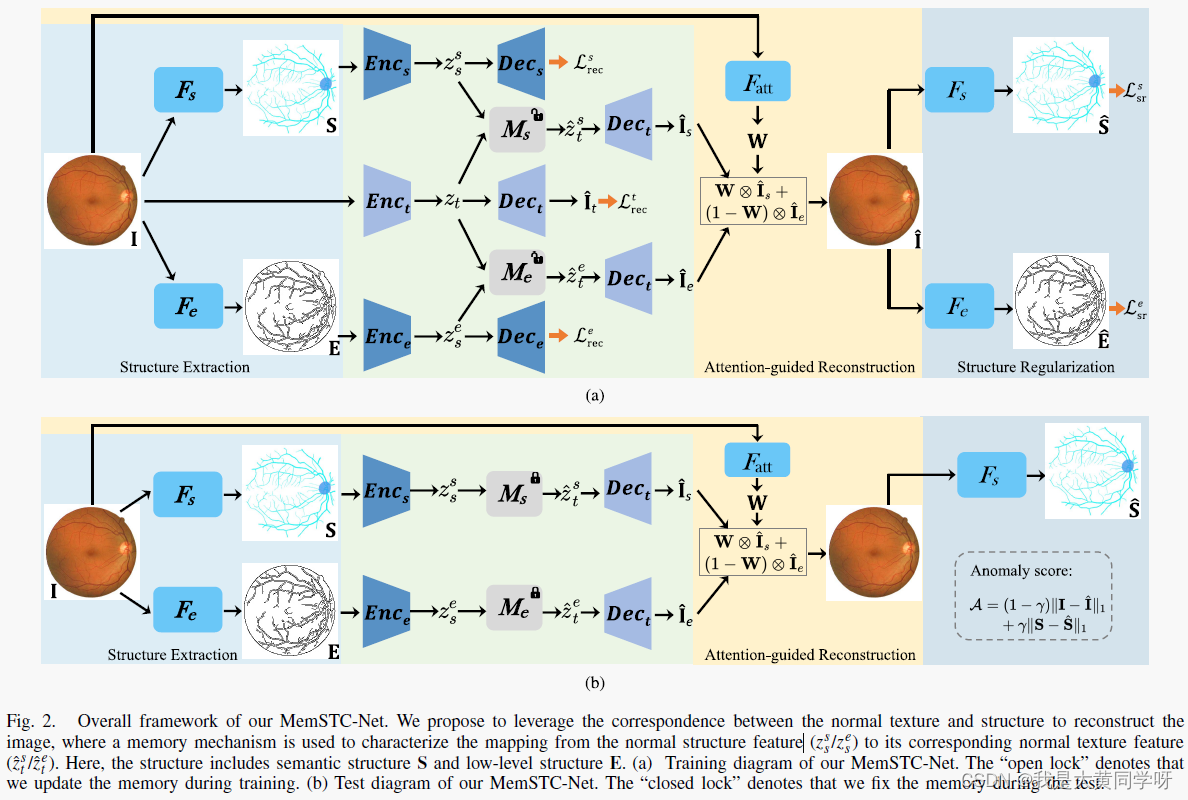

这篇文章的主要网络框架如下所示，与前一篇文章主要的不同在于：① 引入了一个memory bank用于存储正常样本structure - texture的对应关系，文中称此模块为structure-texture correspondence memory， STCM； ② 训练时采用多个结构信息(semantic structure error和low-level structure)；③ 测试时移除了原图编码分支，只利用结构特征进行重构，避免原图编码了异常特征【限制异常区域被很好地重构】。

网络主要分为五个模块：① 特征提取模块：用于提取结构信息；② 信息编解码模块：编码特征结构信息和原图特征，以及解码重构部分；③ STCM模块：存储/更新结构-纹理的映射关系；④ Attention-guided fusion模块：加权融合不同的重构结构；⑤ Structure regularization, SR模块：再次提取结构信息，作用与上文一致。

结构编码模块：除了要编码语义结构，本文还引入了low-level结构信息，其实就是Canny edge。其中网络结构与上文一致。

对于MVTec AD数据集，同样还是只使用canny edge

信息编解码模块：训练时对来自不同域【原图(纹理)、语义结构、low-level结构】的特征分别进行编码($En{c}_t,En{c}_s,En{c}_e$)，同时采用不同的解码器($De{c}_t,De{c}_s,De{c}_e$)进行重构，分别计算L1 loss。

值得注意的是，训练时采用的解码器【以及原图的编码器$En{c}_t$】在测试时会丢弃。因为文章的重点在于建立structure - texture的对应关系，并利用这种对应关系进行重构，简单地理解就是在测试时只根据结构信息进行重构。而训练时之所以要加这些编码器和解码器，是为了确保编码器提取到的是正确的的结构和纹理信息，并以此建立对应关系。

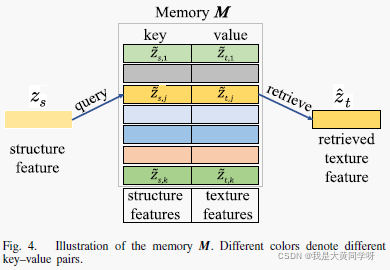

STCM模块：如上图所示，模块中存储的是key-value对，其中key指的是结构特征，value是图像(纹理)特征。k表示存储尺寸，在索引时，采用欧氏距离度量检索最近邻项，如下式所示：

更新采用简单的FIFO策略，即在训练时，在每个batch（大小为n,n<<k）内根据结构特征和纹理特征的对应关系，构建键值对($z_{s,j},z_{t,j}$)，依次对Memory Bank中的存储项进行更新：

注意，不同的结构信息采用不同的STCM模块。

Attention-guided融合模块：两种结构信息经过编码模块和STCM模块后，得到两个索引后的特征，分别送入同一个编码器($De{c}_t$，注意：这是和编解码模块中的$De{c}_t$是同一个)进行重构，能得到两个重构图像。作者为了更好地融合这两幅图像，额外构造了一个加权模块：输入原图，学习一组图像权重(sigmoid)，利用这个权重进行图像加权融合。


得到最终的重构图像之后，与上文一样，采用L1 loss和对抗损失进行约束。

SR模块：其实就是和上文一致，对重构后的图像再次进行结构特征提取，然后采用L1 loss进行约束。只不过这里采用了两个特征，loss相应地也要增加为两个。

训练目标、测试流程以及评分策略： 除了结构提取模块的额外训练之外，在训练过程中，采用的损失函数主要有如下几个：

如最开始的网络结构图所示，在测试时，输入样本经过两个特征提取模块提取到对应的结构信息，并分别进行编码。编码得到的特征分别送入对应STCM模块进行检索，将检索后的特征送入编码器得到两幅重构图像，进行加权融合得到最终的重构结果。将重构结果送入SR模块提取重构图像对应的结构信息，利用和上文一致的方式进行异常评分：

在计算异常得分时，只使用语义结构信息，因为low-level信息容易受到背景噪声的影响。

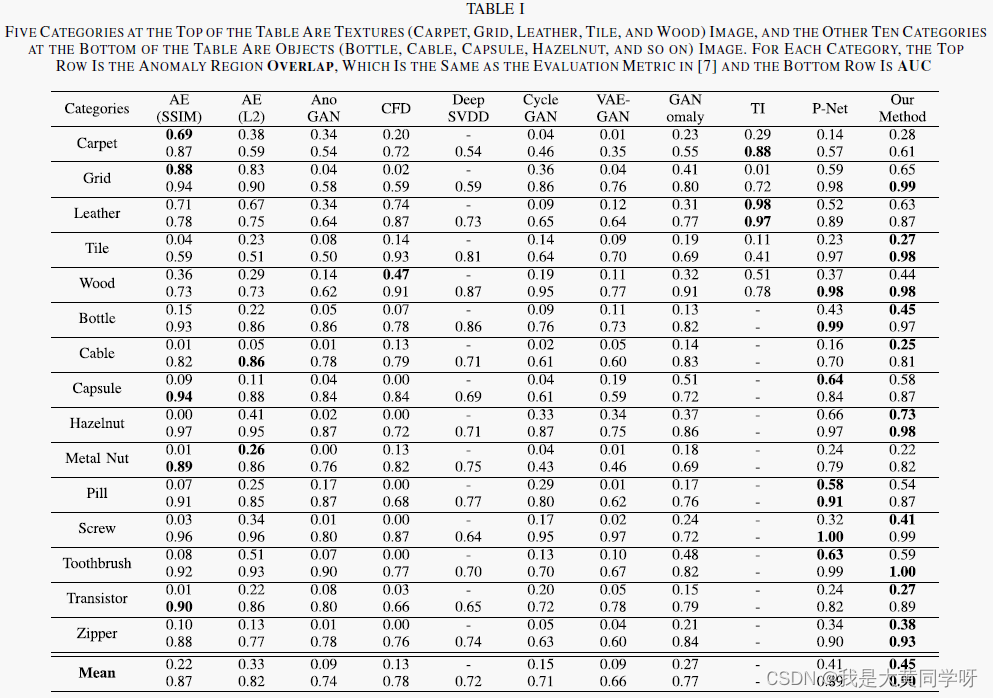

部分实验： 只展示了MVTec上的结果，但在医学数据集上的效果增益更明显，详情见原文。

总结

本文主要介绍了两篇关于“如何在异常检测中利用结构-纹理的一致性”的论文，其来自同一个作者。两篇的核心思想都是：将结构信息融入到重构方法中，提升重构的质量，并利用比较图像与原图的结构信息用于异常得分评测。

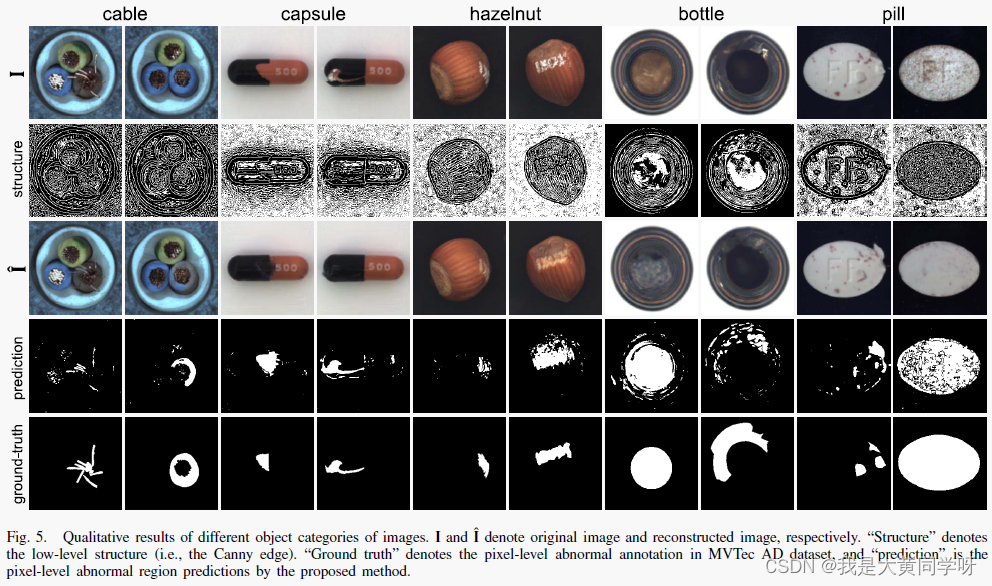

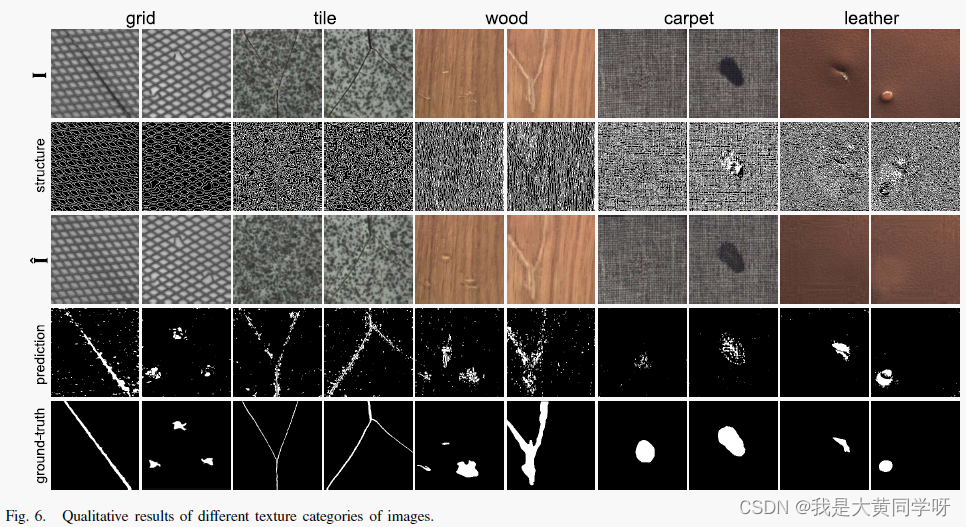

思想富有创新性，在医学数据集上也展现了不错的效果，并且也在工业数据集上进行了实验。由于博主目前主要关注的是自然图像和工业图像的异常检测，所以在描述时也有所偏重。下图展示了第二篇论文在MVTec AD数据集上展现的可视化结果，其实从肉眼的效果来看，某些类上的重构并不算太好，但图像能够保留原有正常区域重构清晰的情况下，对异常区域的表现与原图不同，从而也能达到不错的检测效果。
