卷积神经网络

提前说一句：转载自吴恩达deeplearning

原文链接：https://blog.csdn.net/ice_actor/article/details/78648780

                  https://blog.csdn.net/ice_actor/article/details/78671349



1.边界检测示例

假如你有一张如下的图像，你想让计算机搞清楚图像上有什么物体，你可以做的事情是检测图像的垂直边缘和水平边缘。

如下是一个6*6的灰度图像，构造一个3*3的矩阵，在卷积神经网络中通常称之为filter，对这个6*6的图像进行卷积运算，以左上角的-5计算为例
3*1+0*0+1*-1+1*1+5*0+8*-1+2*1+7*0+2*-1 = -5
其它的以此类推，让过滤器在图像上逐步滑动，对整个图像进行卷积计算得到一幅4*4的图像。

为什么这种卷积计算可以得到图像的边缘，下图0表示图像暗色区域，10为图像比较亮的区域，同样用一个3*3过滤器，对图像进行卷积，得到的图像中间亮，两边暗，亮色区域就对应图像边缘。

通过以下的水平过滤器和垂直过滤器，可以实现图像水平和垂直边缘检测。

以下列出了一些常用的过滤器，对于不同的过滤器也有着不同的争论，在卷积神经网络中把这些过滤器当成我们要学习的参数，卷积神经网络训练的目标就是去理解过滤器的参数。

2. padding

在上部分中，通过一个3*3的过滤器来对6*6的图像进行卷积，得到了一幅4*4的图像，假设输出图像大小为n*n与过滤器大小为f*f，输出图像大小则为(n−f+1)∗(n−f+1)(n−f+1)∗(n−f+1)。
这样做卷积运算的缺点是，卷积图像的大小会不断缩小，另外图像的左上角的元素只被一个输出所使用，所以在图像边缘的像素在输出中采用较少，也就意味着你丢掉了很多图像边缘的信息，为了解决这两个问题，就引入了padding操作，也就是在图像卷积操作之前，沿着图像边缘用0进行图像填充。对于3*3的过滤器，我们填充宽度为1时，就可以保证输出图像和输入图像一样大。

padding的两种模式：
Valid：no padding
输入图像n*n,过滤器f*f,输出图像大小为：(n−f+1)∗(n−f+1)(n−f+1)∗(n−f+1)
Same：输出图像和输入图像一样大

3.卷积步长

卷积步长是指过滤器在图像上滑动的距离，前两部分步长都默认为1，如果卷积步长为2，卷积运算过程为：



加入stride后卷积图像大小的通用计算公式为：
输入图像：n*n，过滤器：f*f步长：s，padding：p
输出图像大小为:⌊(n+2p−fs+1))⌋∗⌊(n+2p−fs+1)⌋⌊(n+2p−fs+1))⌋∗⌊(n+2p−fs+1)⌋，⌊⌋⌊⌋表示向下取整

以输入图像7*7，过滤器3*3，步长为2，padding模式为valid为例输出图像大小为:⌊(7+2∗0−32+1)⌋∗⌊7+2∗0−32+1)⌋=3∗3⌊(7+2∗0−32+1)⌋∗⌊7+2∗0−32+1)⌋=3∗3

4.彩色图像的卷积

以上讲述的卷积都是灰度图像的，如果想要在RGB图像上进行卷积，过滤器的大小不在是3*3而是有3*3*3，最后的3对应为通道数（channels），卷积生成图像中每个像素值为3*3*3过滤器对应位置和图像对应位置相乘累加，过滤器依次在RGB图像上滑动，最终生成图像大小为4*4。

另外一个问题是，如果我们在不仅仅在图像总检测一种类型的特征，而是要同时检测垂直边缘、水平边缘、45度边缘等等，也就是多个过滤器的问题。如果有两个过滤器，最终生成图像为4*4*2的立方体，这里的2来源于我们采用了两个过滤器。如果有10个过滤器那么输出图像就是4*4*10的立方体。

5.单层卷积网络

通过上一节的讲述，图像通过两个过滤器得到了两个4*4的矩阵，在两个矩阵上分别加入偏差b1b1和b2b2,然后对加入偏差的矩阵做非线性的Relu变换，得到一个新的4*4矩阵，这就是单层卷积网络的完整计算过程。用公式表示：

z[1]=w[1]a[0]+b[1]z[1]=w[1]a[0]+b[1]

a[1]=g(z[1])a[1]=g(z[1])

其中输入图像为a[0]a[0],过滤器用w[1]w[1]表示，对图像进行线性变化并加入偏差得到矩阵z[1]z[1]，a[1]a[1]是应用Relu激活后的结果。



• 如果有10个过滤器参数个数有多少个呢？
  每个过滤器都有3*3*3+1=28个参数，3*3*3为过滤器大小，1是偏差系数，10个过滤器参数个数就是28*10=280个。不论输入图像大小参数个数是不会发生改变的。
• 描述卷积神经网络的一些符号标识：
  ll为一个卷积层：
  f[l]f[l]：第ll层过滤器的大小
  p[l]p[l]：第ll层padding的数量
  s[l]s[l]：第ll层步长大小
  nlCnCl：过滤器的个数
  Input:
  nl−1H×nl−1W×nl−1CnHl−1×nWl−1×nCl−1：l−1l−1层输入图像的高、宽以及通道数。
  Output：
  nlH×nlW×nlCnHl×nWl×nCl：输出图像的高、宽以及通道数
  输出图像的大小：
  nlH=⌊nl−1H+2∗pl−f[l]sl+1⌋nHl=⌊nHl−1+2∗pl−f[l]sl+1⌋
  nlW=⌊nl−1W+2∗pl−f[l]sl+1⌋nWl=⌊nWl−1+2∗pl−f[l]sl+1⌋
  输出图像的通道数就是过滤器的个数


6.简单卷积网络示例

• 输入图像：39*39*3，符号表示：n[0]H=n[0]W=39nH[0]=nW[0]=39 ;n[0]c=3;nc[0]=3
• 第1层超参数：f[l]=3f[l]=3(过滤器大小)；s[l]=1s[l]=1(步长)；p[l]=0p[l]=0(padding大小)；n[l]C=10nC[l]=10(过滤器个数)
• 第1层输出图像：37*37*10，符号表示：n[1]H=n[1]W=37nH[1]=nW[1]=37 ;n[1]c=10;nc[1]=10
• 第2层超参数：f[2]=5f[2]=5；s[2]=2s[2]=2；p[2]=0p[2]=0；n[2]C=20nC[2]=20
• 第2层输出图像：17*17*20，符号表示：n[2]H=n[2]W=17nH[2]=nW[2]=17 ;n[2]c=20;nc[2]=20
• 第3层超参数：f[3]=5f[3]=5；s[3]=2s[3]=2；p[2]=0p[2]=0；n[3]C=40nC[3]=40
• 第3层输出图像：7*7*40，符号表示：n[3]H=n[3]W=17nH[3]=nW[3]=17 ;n[3]c=40;nc[3]=40
• 将第三层的输出展开成1960个元素
• 然后将其输出到logistic或softmax来决定是判断图片中有没有猫，还是想识别图像中K中不同的对象

  卷积神经网络层的类型：
• 卷积层(convolution,conv)
• 池化层(pooling,pool)
• 全连接层(Fully connected,FC)

7.池化层

最大池化（Max pooling）
最大池化思想很简单，以下图为例，把4*4的图像分割成4个不同的区域，然后输出每个区域的最大值，这就是最大池化所做的事情。其实这里我们选择了2*2的过滤器，步长为2。在一幅真正的图像中提取最大值可能意味着提取了某些特定特征，比如垂直边缘、一只眼睛等等。

以下是一个过滤器大小为3*3，步长为1的池化过程，具体计算和上面相同，最大池化中输出图像的大小计算方式和卷积网络中计算方法一致，如果有多个通道需要做池化操作，那么就分通道计算池化操作。

平均池化和最大池化唯一的不同是，它计算的是区域内的平均值而最大池化计算的是最大值。在日常应用使用最多的还是最大池化。

池化的超参数：步长、过滤器大小、池化类型最大池化or平均池化

8.卷积神经网络示例

以下是一个完整的卷积神经网络，用于手写字识别，这并不是一个LeNet-5网络，但是设计令该来自于LeNet-5。

网络各层参数个数表：

--------------------- 本文来自 ice_actor 的CSDN 博客 ，全文地址请点击：https://blog.csdn.net/ice_actor/article/details/78648780?utm_source=copy

第二部分，接着上面的继续讲！

1.前言

  在卷积神经网络入门一节中，讲述了卷积神经网络的基本构建，比如卷积层、池化层以及全连接层，在过去很长一段时间，计算机视觉的大量研究都集中在如何组合这些基本构建，形成有效的神经网络。实际中在计算机视觉中表现良好的网络往往也适用于其它的任务，比如其它人训练了一个识别猫的网络结构，而你的任务是自动驾驶，你完全可以借鉴别人的神经网络框架。

2.经典网络：

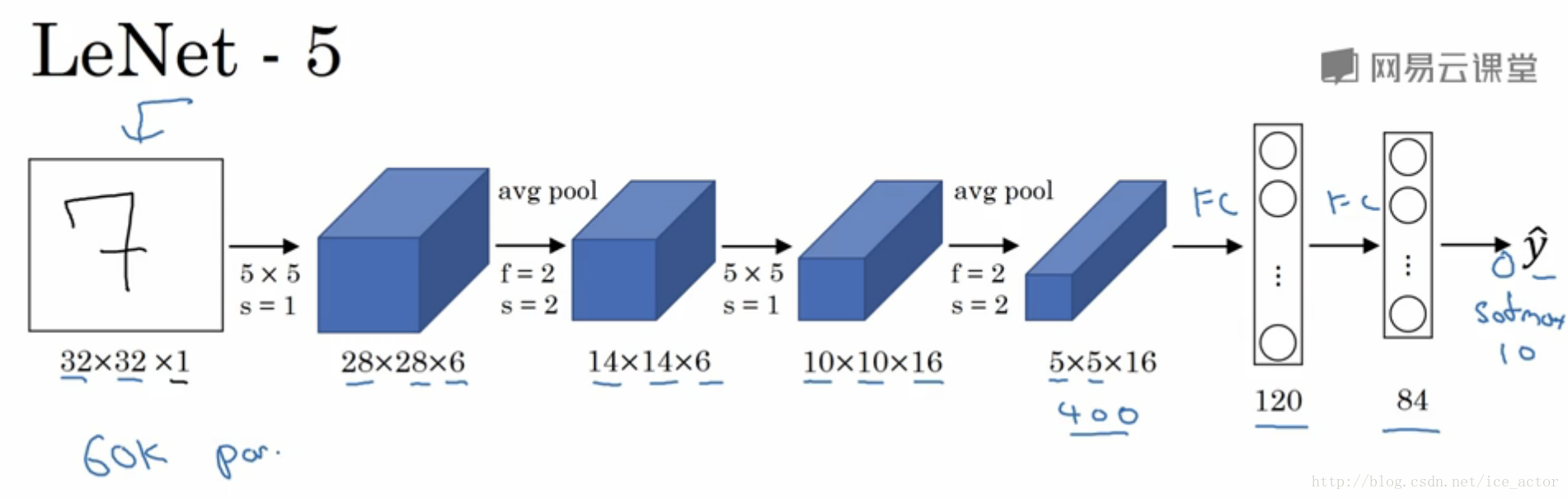

• LeNet-5
  • 参数个数：约6万个
  • 随着网络越深，图像大小（nH,nWnH,nW）在缩小,通道数(nCnC)在增加
  • 一个或多个卷积网络后面接池化层的思想至今仍在使用
  • 原论文[1]

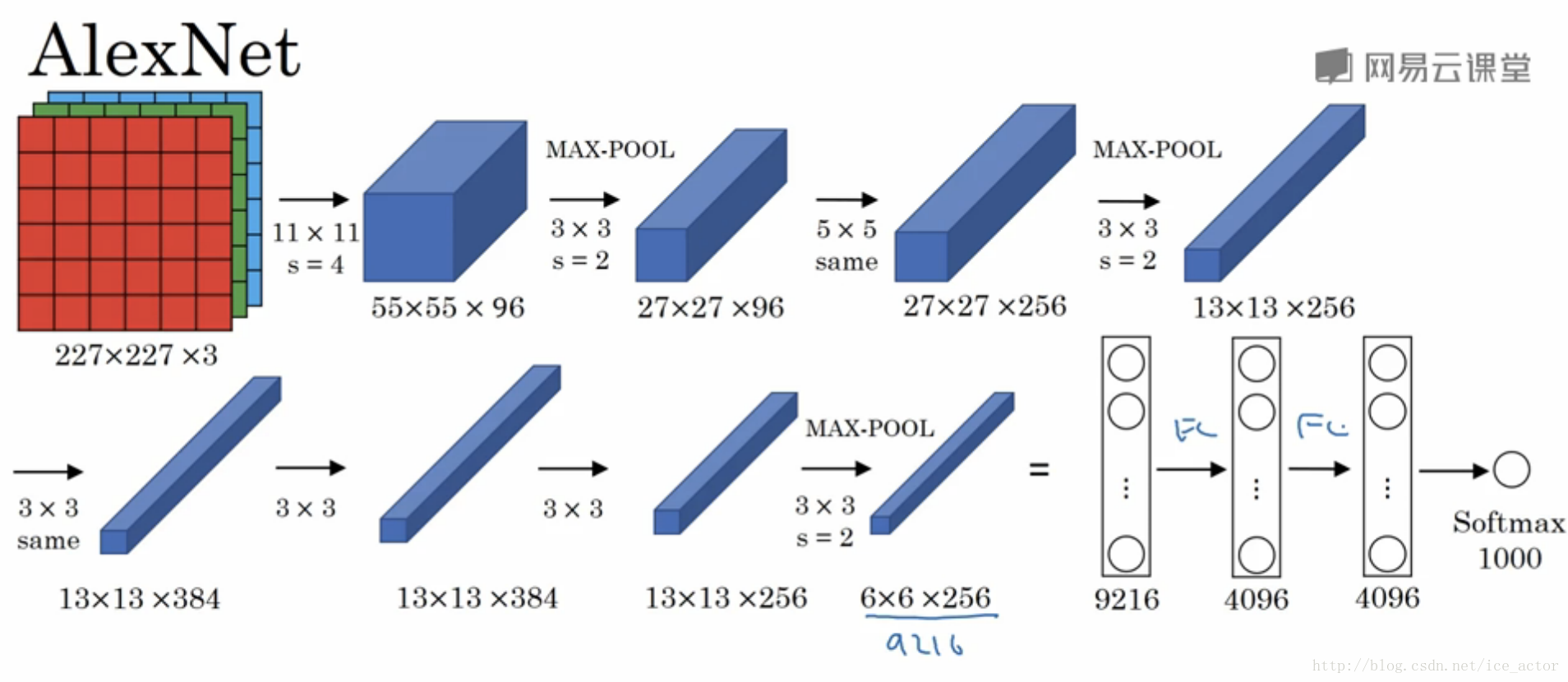

• AlexNet
  • 参数个数：6000万个
  • 在训练图像和数据集时AlexNet能够用非常相似的基本构造模块，这些模块通常包含大量的隐藏单元或数据，这使得AlexNet有非常惊艳的效果。
  • AlexNet比LeNet表现好的另外一个原因是使用了Relu激活函数
  • 从这篇论文后人们开始确信深度学习可以应用于计算机视觉领域
  • 原论文[2]

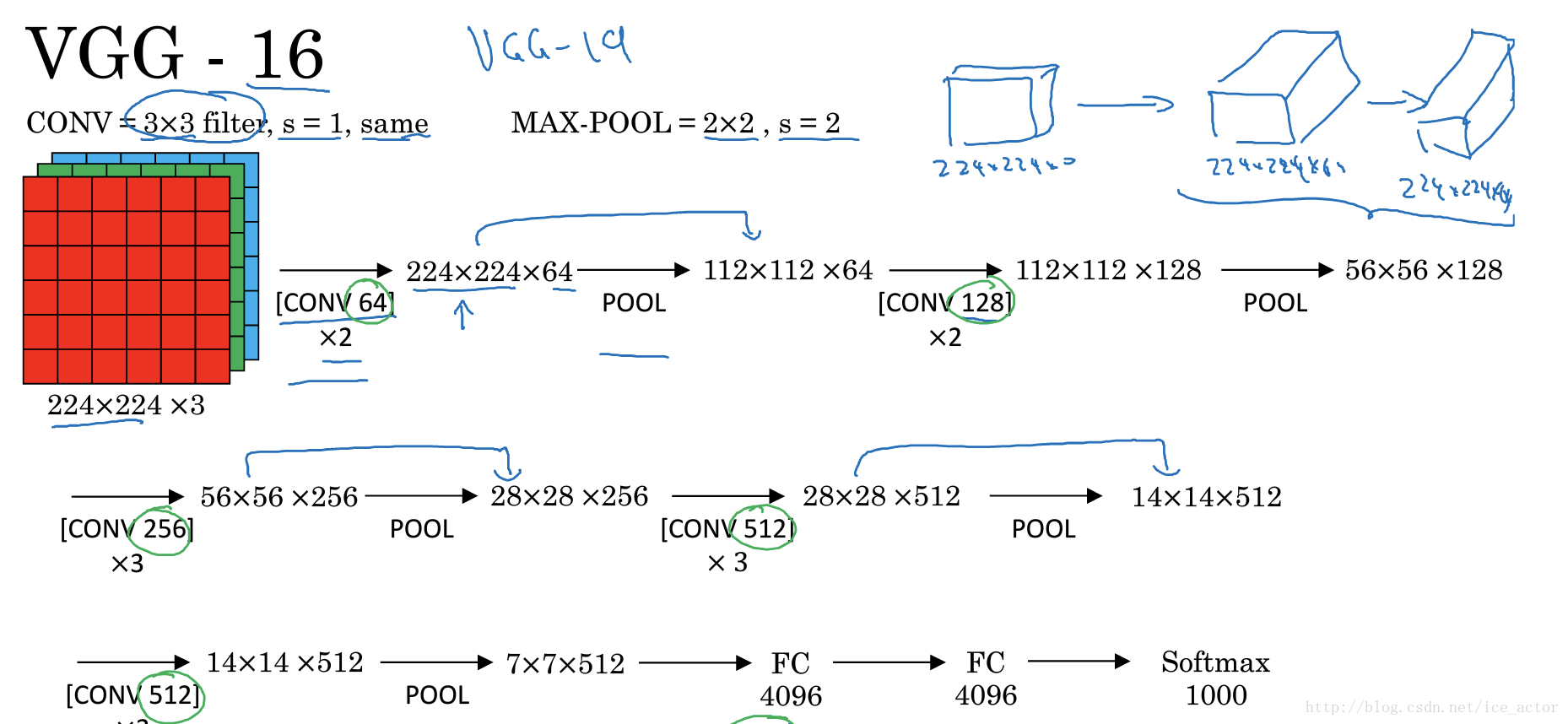

• VGG - 16
  • 参数个数：1.38亿个参数
  • 每一组卷积网络的过滤器个数翻倍
  • vgg-16和vgg-19网络效果差不多，大部分人还是使用vgg-16
  • vgg-16 网络没有那么多的超参数，这是一种专注于构建卷积层的简单网络
  • vgg的优点是简化了神经网络结构
  • 原论文[3]

3.残差网络

  非常非常深的卷积网络是很难训练的，因为存在梯度消失和梯度爆炸问题，ResNets可以构建100层以上的神经网络。

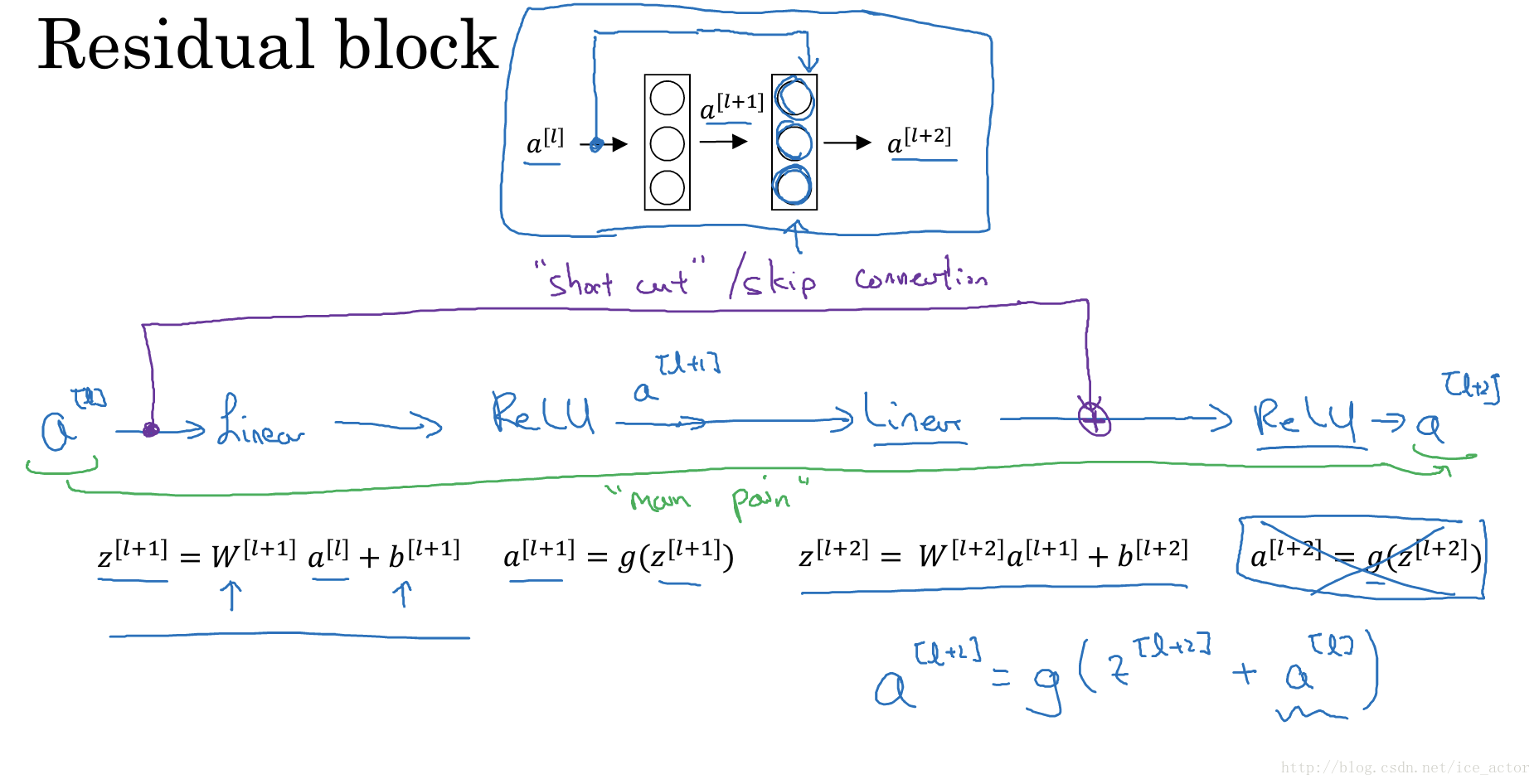

1. Residual Block(残差块)

     假设有有一个两层的卷积网络，从ll层到l+2l+2层，通常神经网络的处理流程是：
2. a[l]a[l]线性变换：z[l]=W[l+1]a[l]+b[l+1]z[l]=W[l+1]a[l]+b[l+1]
3. RELU非线性激活：a[l+1]=g(z[l+1])a[l+1]=g(z[l+1])
4. a[l+1]a[l+1]线性变换：z[l+2]=W[l+2]a[l+1]+b[l+2]z[l+2]=W[l+2]a[l+1]+b[l+2]

5. RELU非线性激活：a[l+2]=g(z[l+2])a[l+2]=g(z[l+2])

   残差网络和普通网络的差异是，a[l+2]a[l+2]在进行非线性变化前，把a[l]a[l]的数据拷贝了一份与z[l+1]z[l+1]累加后进行了非线性变换，也就是说第4部和之前有所不同：
   4′4′. RELU非线性激活：a[l+2]=g(a[l]+z[l+2])a[l+2]=g(a[l]+z[l+2])
   残差网络就是这些残差块的堆叠，通过这种方式可以把网络设计的很深。

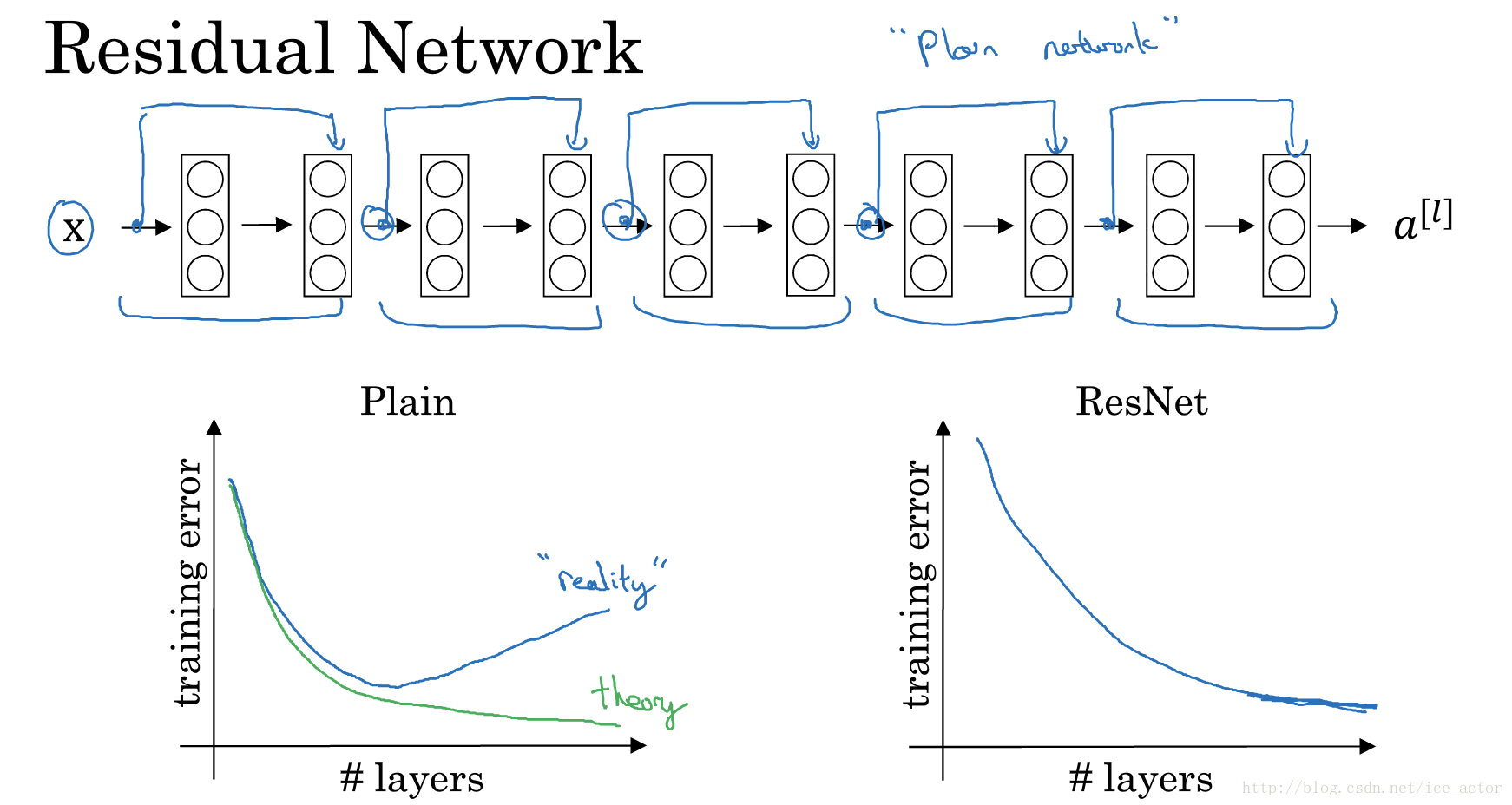

   对于普通的卷积网络，用梯度下降等常用的优化算法进行优化，随着网络深度的增加，训练误差会呈现出先降低后增加的趋势，而我们期望的理想结果是随着网络深度的增加训练误差逐渐减小，而ResNets随着网络深度的增加训练误差会一直减小，有人在1000层的卷积网络上做过实验，依然呈现出这个趋势。

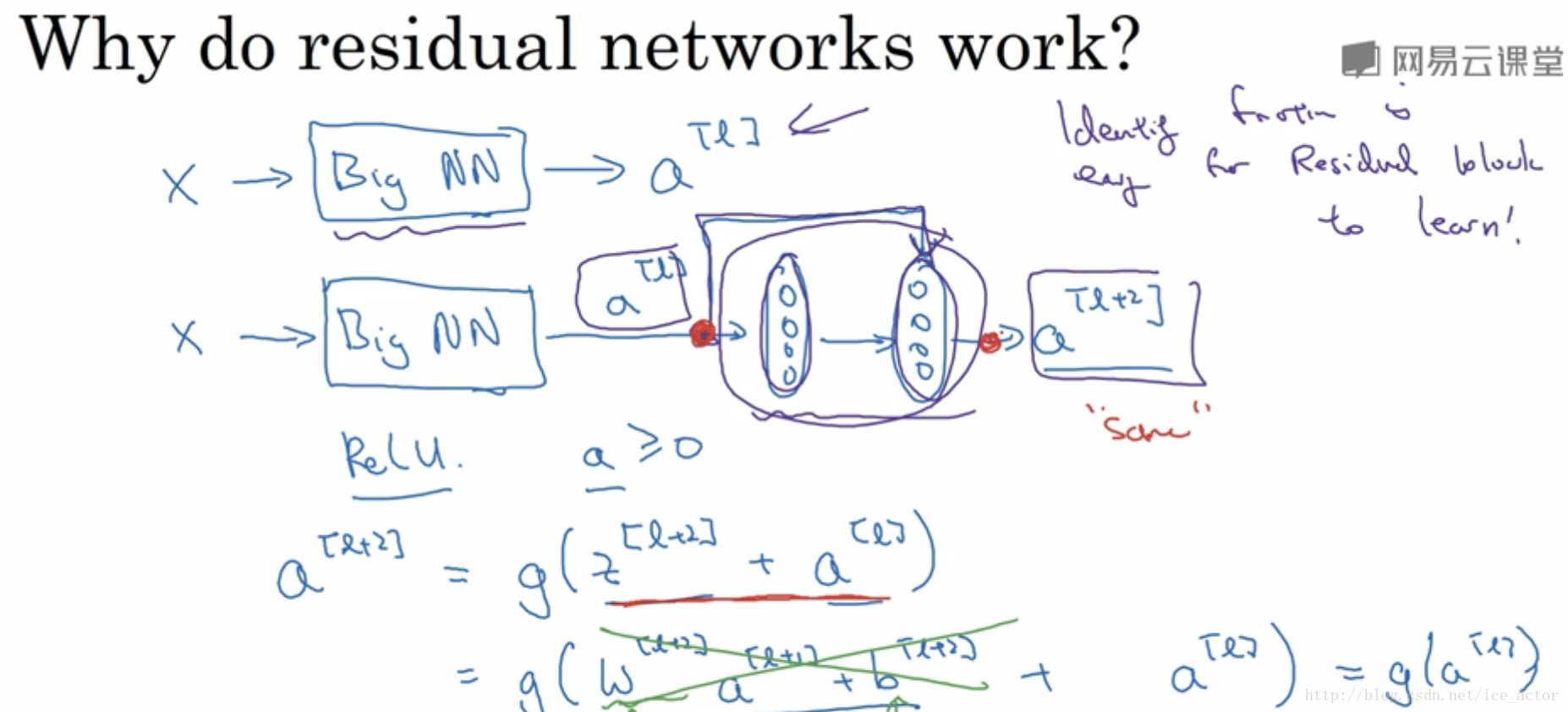

   为什么ResNet会有这么好的表现呢？
     通常网络在训练集上表现好，才能在Hold-Out交叉验证集或测试集上有好的表现。从上一部分得出的结论，残差块的输出可以表示为：

   a[l+2]=g(a[l]+z[l+2])=g(W[l+2]a[l+1]+b[l+2]+a[l])a[l+2]=g(a[l]+z[l+2])=g(W[l+2]a[l+1]+b[l+2]+a[l])


     如果W[l+2]=0W[l+2]=0，b[l+2]=0b[l+2]=0那么等式就变成了a[l+2]=g(a[l])=a[l]a[l+2]=g(a[l])=a[l]（Relu激活函数）,结果表明，残差块学习这个恒等式并不困难，由于skip connection使我们很容易得到a[l+2]=a[l]a[l+2]=a[l],这也就意味着即使给神经网络增加了两层，它的效率也不逊色于更简单的神经网络，因为学习恒等函数还是很简单的，我们的目标并不仅仅是为了提升网络的效率，如果残差块中的隐藏单元学习到一些有用信息，那么它可能比学习恒等式函数表现更好。ResNet起作用的主要原因也是学习恒等函数非常容易。

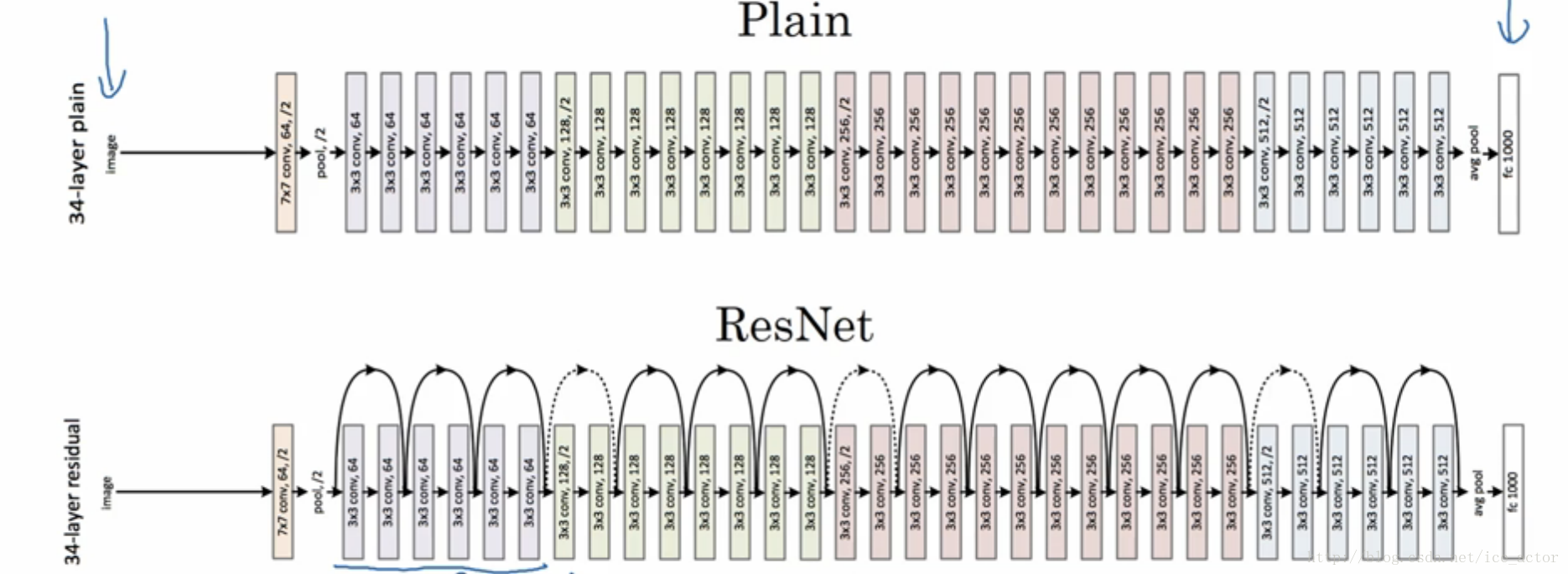

   作者论文中给出的普通卷积网络和ResNets网络的网络结构图对比：



4. 1××1网络

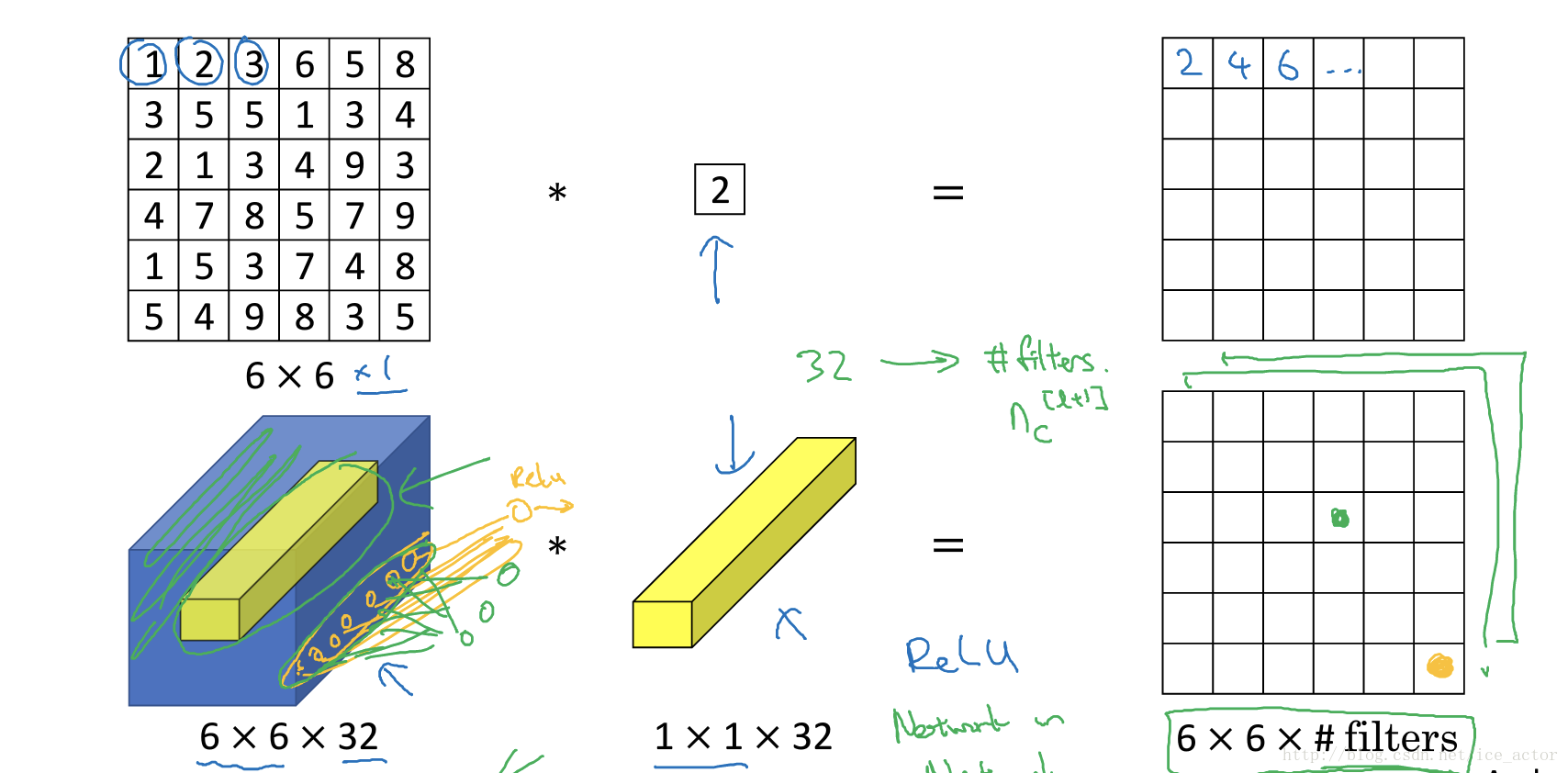

1. 为什么要做1×11×1卷积
     对于一个6*6的灰度图像做1×11×1卷积就相当于给每个元素放大或缩小相同的倍数，其实没有什么用处，如果输入图像不是6*6的灰度图像而是一个6*6*32有32个通道的图像，那1××1的大小为1*1*32，计算6*6*32每个像素32个通道与1××1对应位置的乘积累加得到一个实数，6*6每个像素都进行相应的运算最终重新得到一幅6*6的图像，输出图像的通道数就等于1*1*32网络过滤器的个数。1××1的网络可以从根本上理解为全连接的网络。

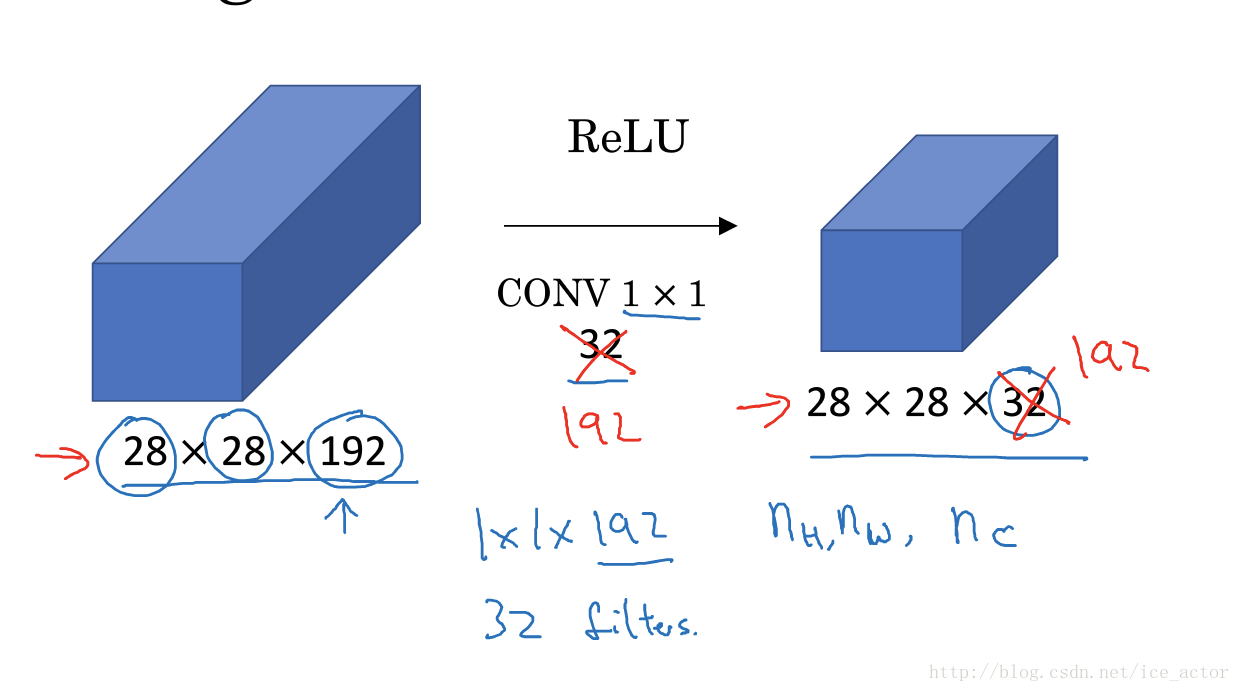

     以下是示例，对于一个28*28*192的输入图像，输入图像通道数是192，如果你想得到一个有32个通道的输出图像，怎么处理？就可以使用包含32个过滤器的1××1网络。换个角度理解就是，池化层是压缩图像宽度和高度，而1××1网络可以压缩图像的通道数。


5.Inception网络

  在构建卷积层时，通常要决定过滤器的大小究竟是3×33×3还是5×55×5或者要不要添加池化层，Inception网络的作用就是代替你来做决定。

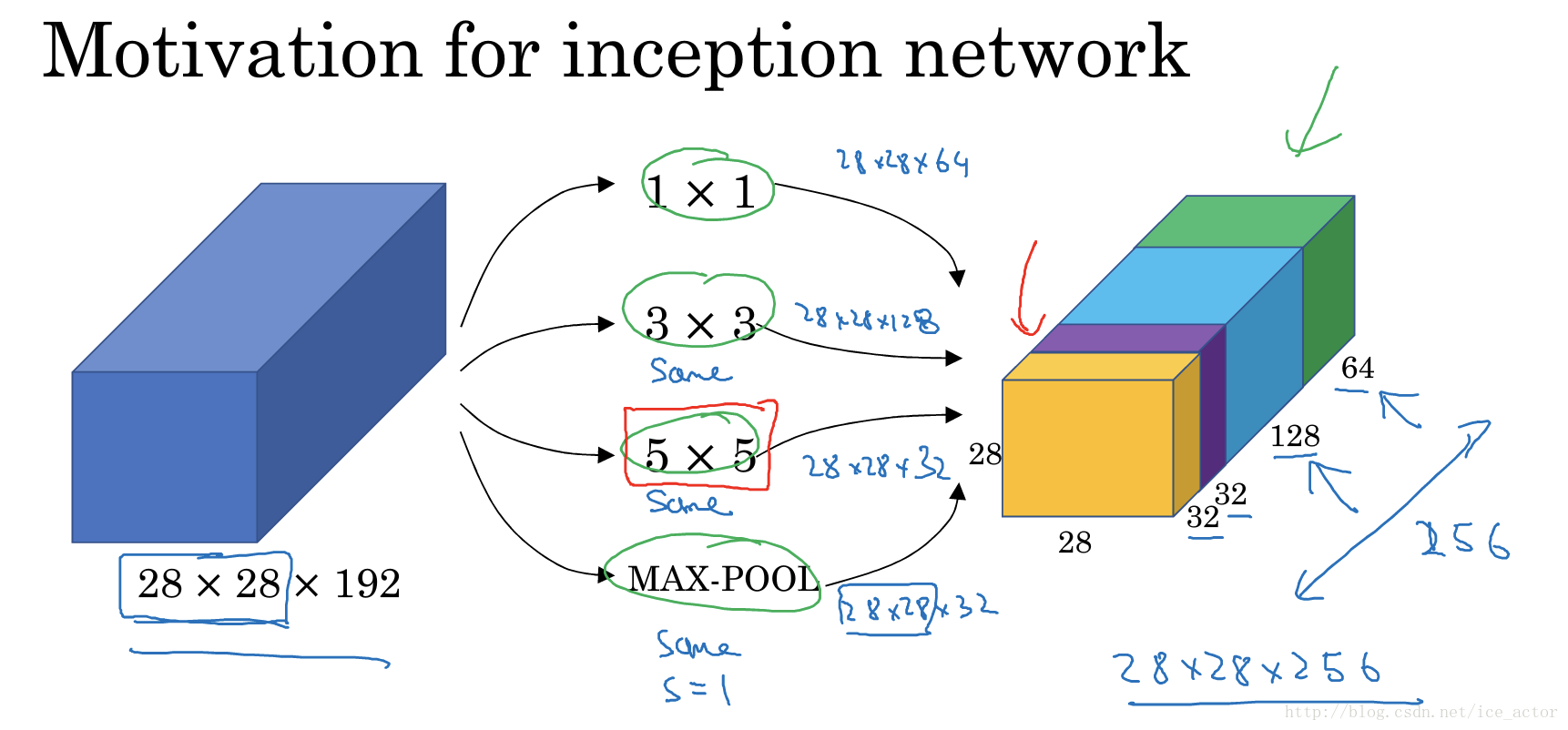

  如下图所示，输入层是一个28*28*192维度的图像，Inception网络的作用就是代替人工来确定卷积层中过滤器的类型，或者确定是否需要创建卷积层或池化层。下图输入图像通过64个1*1过滤器、128个3*3过滤器、32个5*5过滤器以及32个最大池化过滤器输出图像大小仍然为28*28，通道数是经各个过滤器卷积后输出结果的累加。

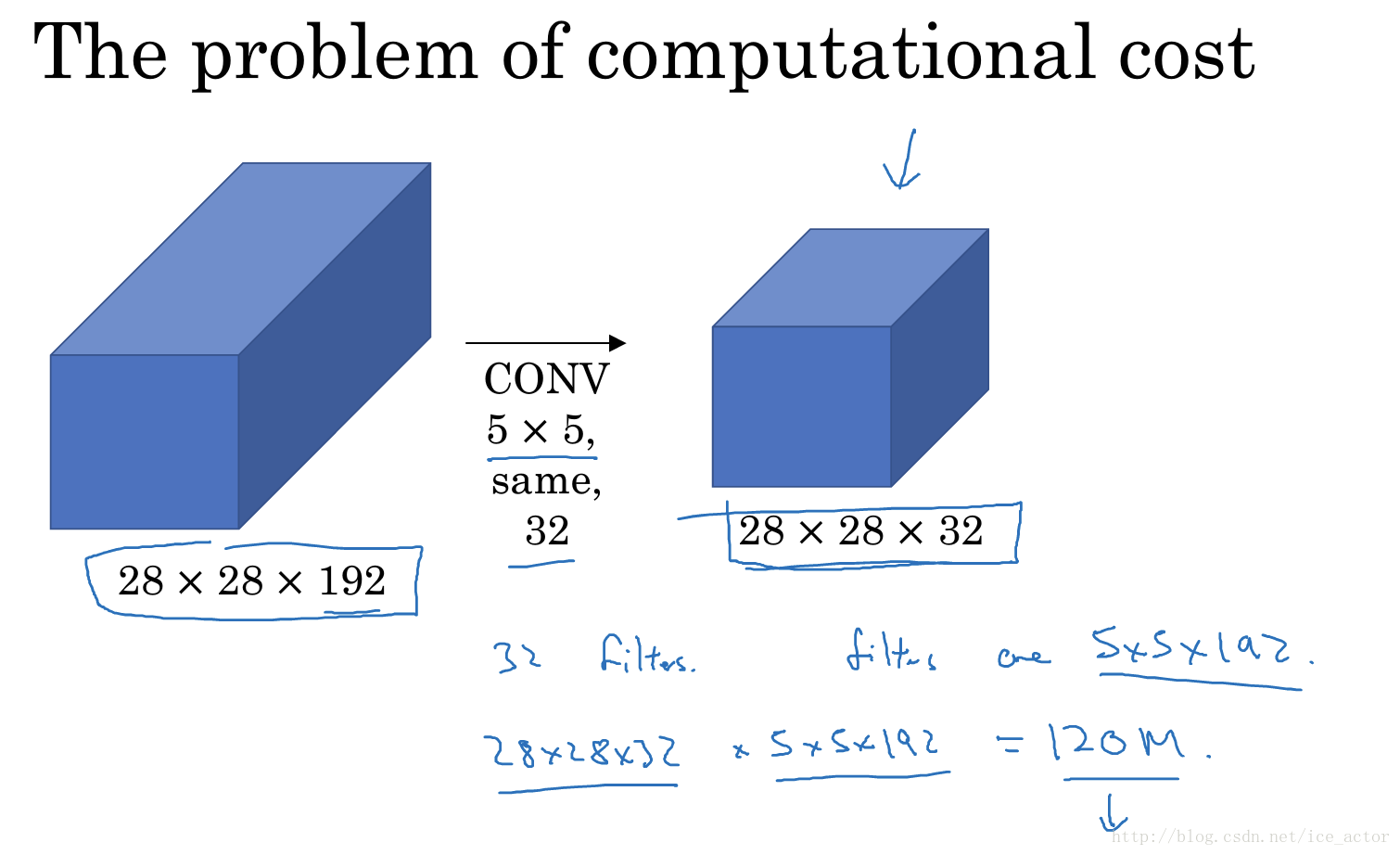

这个算法的计算成本如何呢？
  以5*5过滤器为例，卷积过程中输出数值个数为28∗28∗3228∗28∗32，对于输出中每个数值都需要执行5*5*192次乘法运算，所以乘法运算的总次数为28∗28∗32∗5∗5∗192=1.2亿28∗28∗32∗5∗5∗192=1.2亿，成本还是相当高的。

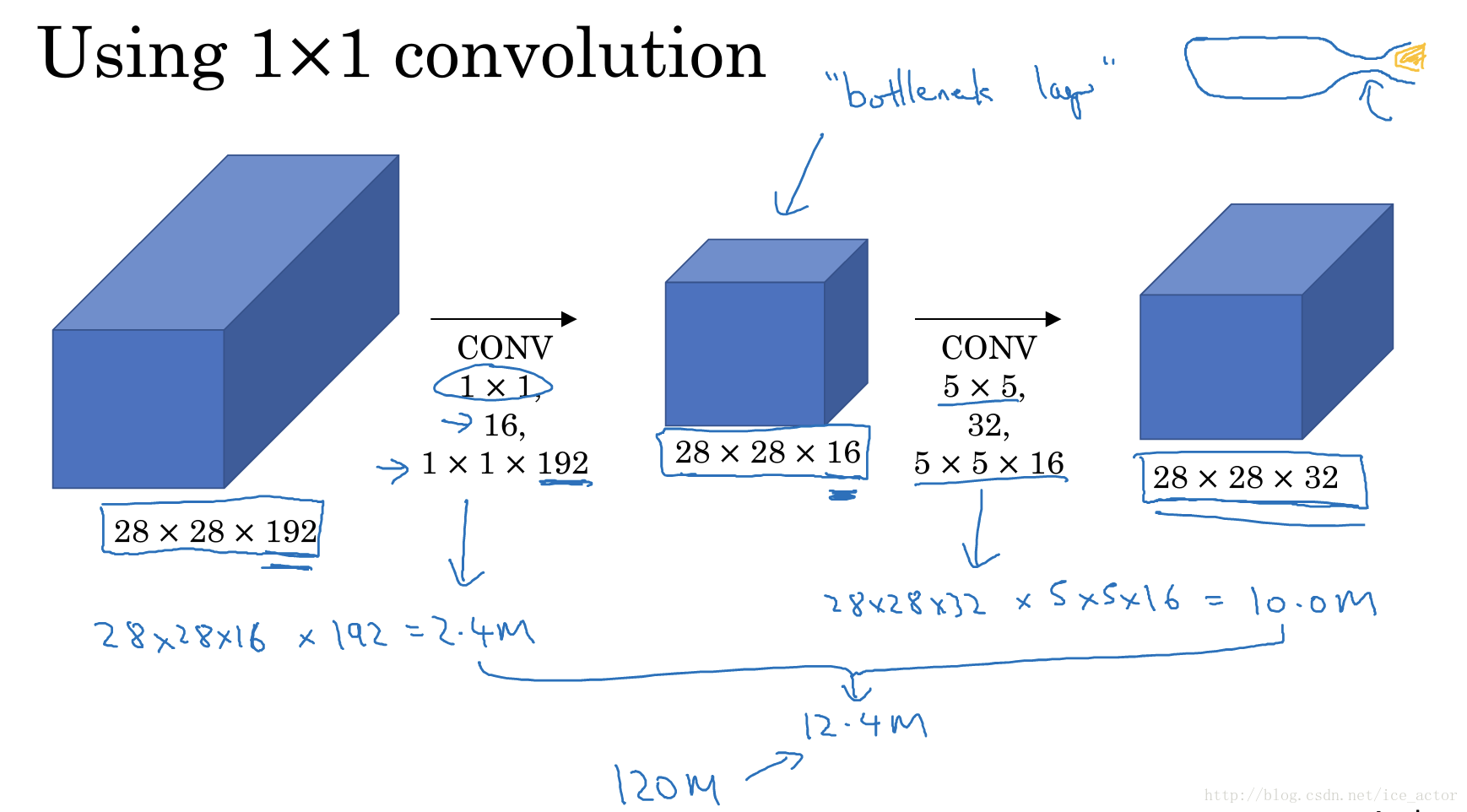

  另外一种输入是28*28*192，输出是28*28*32的架构是使用1×11×1卷积，对于输入层使用1×11×1卷积，把输入数值从192个通道减少到16个通道，然后对这个较小层运行5*5卷积，得到最终结果，中间这个28*28*16层有时被称为瓶颈层(bottleneck)，这个算法的计算成本：
1*1网络：28*28*16*192=240万
5*5网络：28*28*32*5*5*16=1000万
  总共的计算成本为1240万，相比于之前的1.2亿，计算成本较少为之前的十分之一。事实证明，只要合理的设计bottleneck层，既可以显著缩小表示层规模，又不会降低网络性能，从而节省大量计算成本。

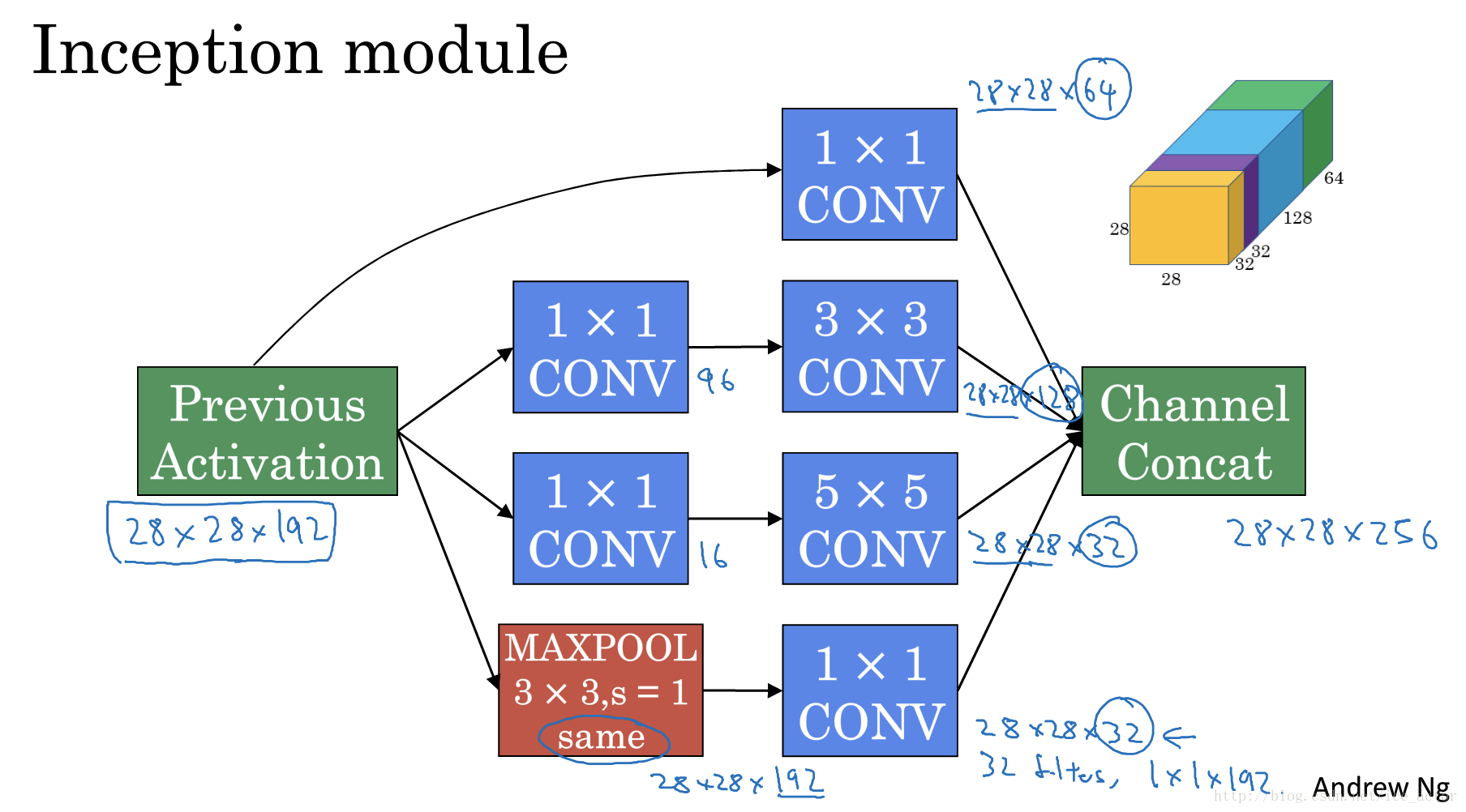

Inception Module
下图的Inception Module包含了几个字模块：

1. 输入图像28*28*192—>1*1 conv—>输出图像28*28*64
2. 输入图像28*28*192—>1*1 conv—>3*3 conv—>输出图图像28*28*128
3. 输入图像28*28*192—>1*1 conv—>5*5 conv—>输出图像28*28*32
4. 输入图像28*28*192—>3*3 maxpool—>1*1 conv—>输出图像28*28*32
     将所有的输出结构进行channel concat得到一个28*28*256的输出，整个这个流程就是一个Inception module

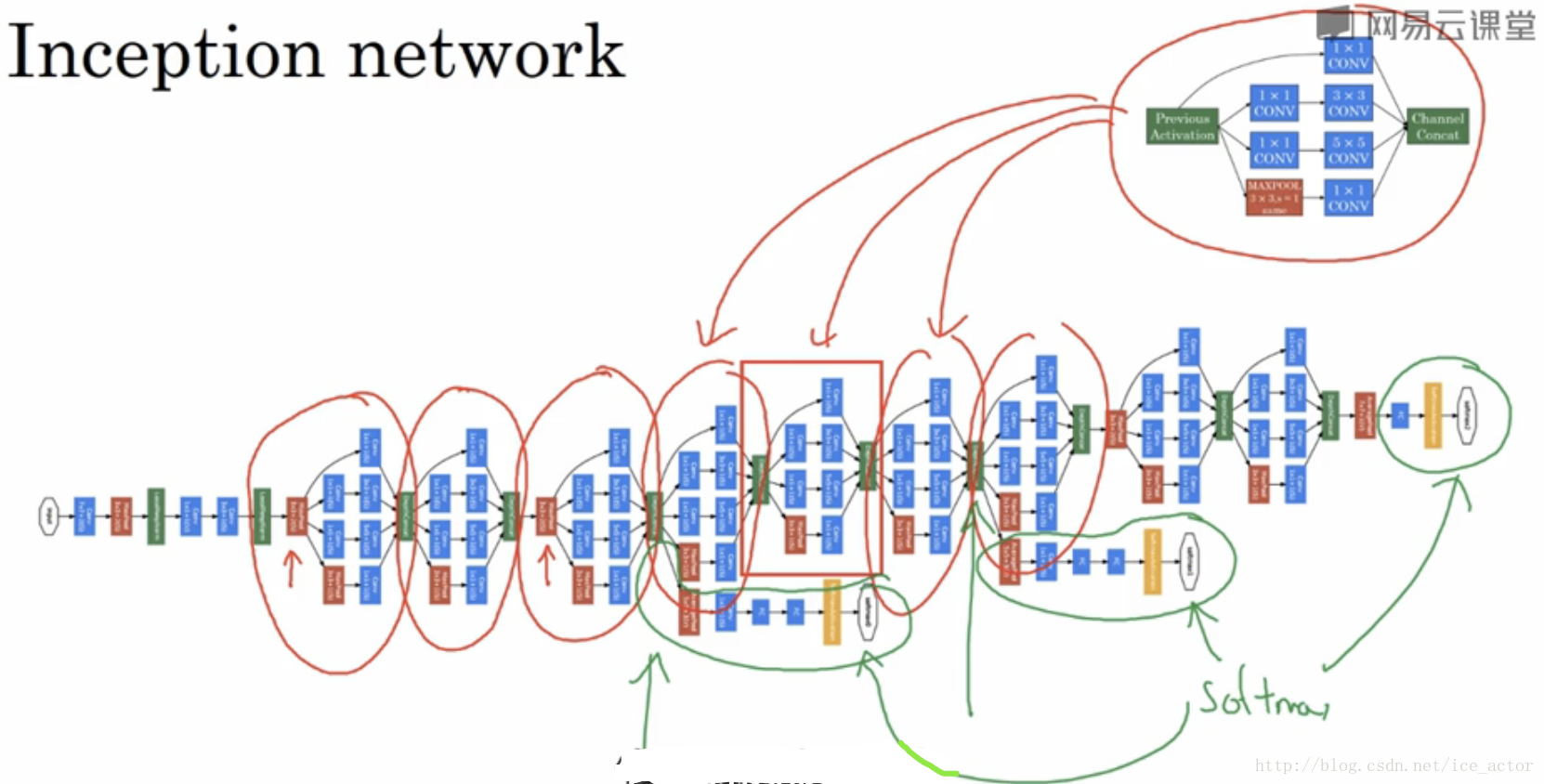

  Inception network其实即使把多个Inception Module进行堆叠形成的网络结构，网络中还会穿插一些maxpooling操作。还有一些细节就是Inception网络在中间隐藏层会有softmax输出，它们也可以预测图片的分类，它在Inception网络中起到一种调节作用，并能防止网络发生过拟合。[5]

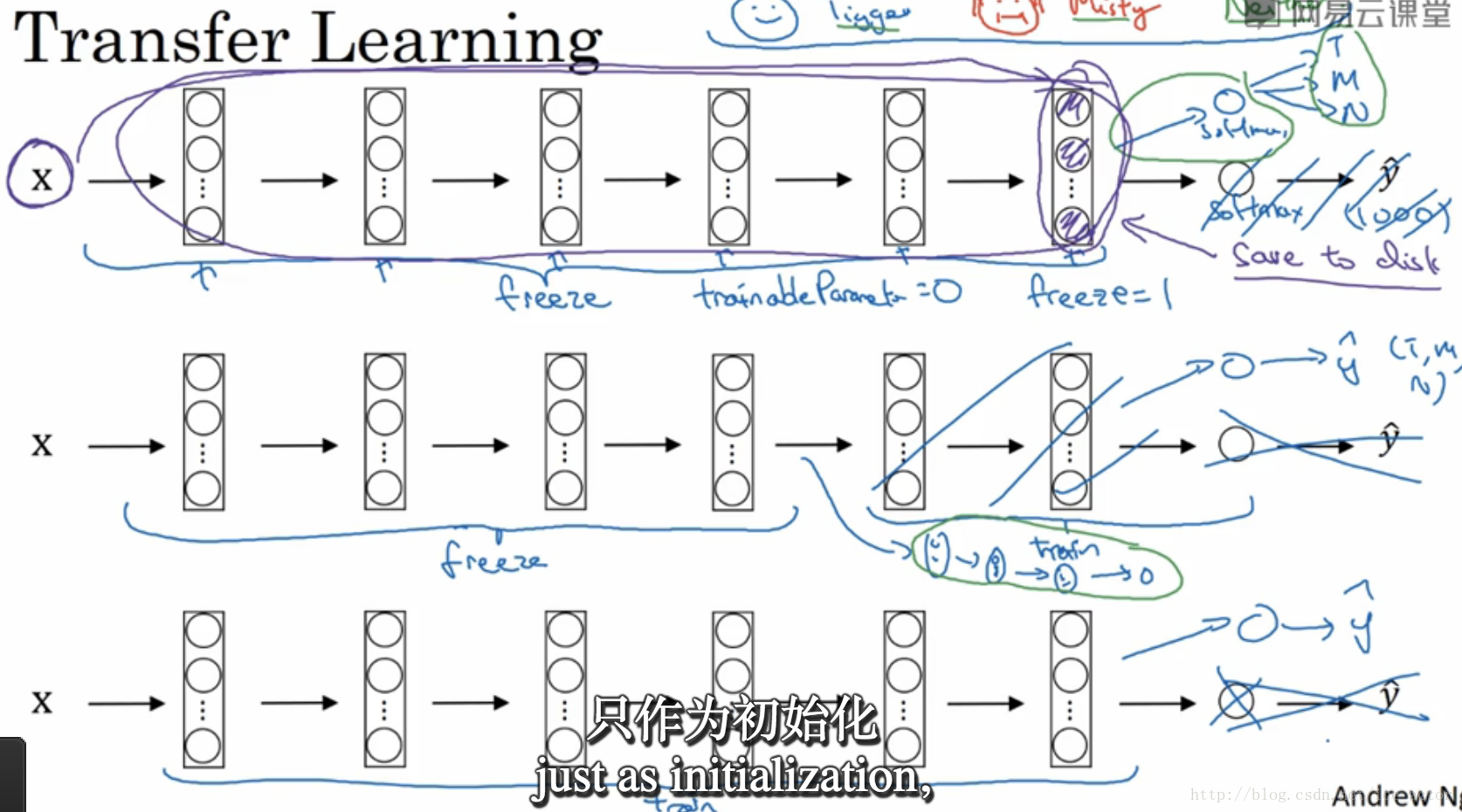

6.迁移学习

  如果要做一个计算机视觉的应用，x相比于从头训练权重，下载别人已经训练好的网络结构的权重，作为你训练模型的初始权重，通常能够进展的相当快。
  如果要训练一个三分类的网络，可以从网络上下载已有的网络结构代码，同时也要把网络结构的权重下载下来，比如ImageNet数据集分类的一个网络结构，但是ImageNet有1000多个类别，所以我们需要把输出的softamx单元修改成3个类别。

1. 如果有很少的训练数据集
  可以只训练softmax输出单元的参数，冻结其它层的参数，在不同的框架中通常会有trainableParameter或freeze参数来控制要训练的层。由于除了softmax单元外其它的都是固定的参数，所以可以建立一个从输入图像x到softmax单元前激活层的映射关系，存储到硬盘上来加速训练。这里训练的就是一个很浅层的网络。
2. 如果有一定数量的训练集
  可以冻结更少层的参数，然后训练后面的层，并把输出层修改成你训练任务对应的输出，也可以把后面层删除换成自己的网络。
3. 如果有足够数量的训练集
   可以仅用先有的参数进行初始化，不冻结任何层。
总的来说，你拥有的数据越多，就可以训练越多的层，极端情况下可以用下载的权重只做初始化。

常用数据集：ImageNet、coco、pascal

7.数据扩充

  大部分的计算机视觉任务使用很多的数据，所以数据增强是常用的方法来提高计算机视觉系统的表现，计算机视觉是相当复杂的工作，需要输入图像的像素值，然后弄清楚图像中有什么，在实践中更多的数据对大多数计算机视觉任务都有帮助，不像其它领域有时候得到充足的数据但是效果并不怎么样，但是计算机视觉的主要问题是没有办法得到充足的数据。
常见的数据增强方法：

仿射变换
2. 垂直镜像对称（mirrors）
对大多数图像镜像对称保留了图像中想要识别的物体。
3. 随机裁剪（random cropping）
随机获取图像的子区域，放在数据集中。随机裁剪并不是一个完美的数据增强方法。
4. 旋转（rotation）
5. 裁剪（shearing）
6. 局部扭转（Local warping）
4，5，6由于实现比较复杂，在实际中应用并不多。

色彩转换
通过改变RGB三通道的值，来得到失真的图像，下图
1. R+20,G-20,B+20得到偏紫的图像
2. R-20,G+20,B+20得到偏黄的图像
3. R+5,G+0,B+50使用更多的蓝色，这是根据某种概率分布来决定的，这样做的理由是跟接近阳光色或灯光颜色
这样做使你的算法对颜色更改更具有鲁棒性

  颜色采样的方式有多种，其中一种影响颜色扭曲的算法是PCA，具体颜色改变的细节在AlexNet的论文中，有时候称为PCA颜色增强，大概意思是，比如你的图片呈现紫色，即主要含有红色和蓝色，绿色很少,然后PCA颜色增强算法对红色和蓝色增减多，绿色变化相对少一点，所以使总体颜色保持一致

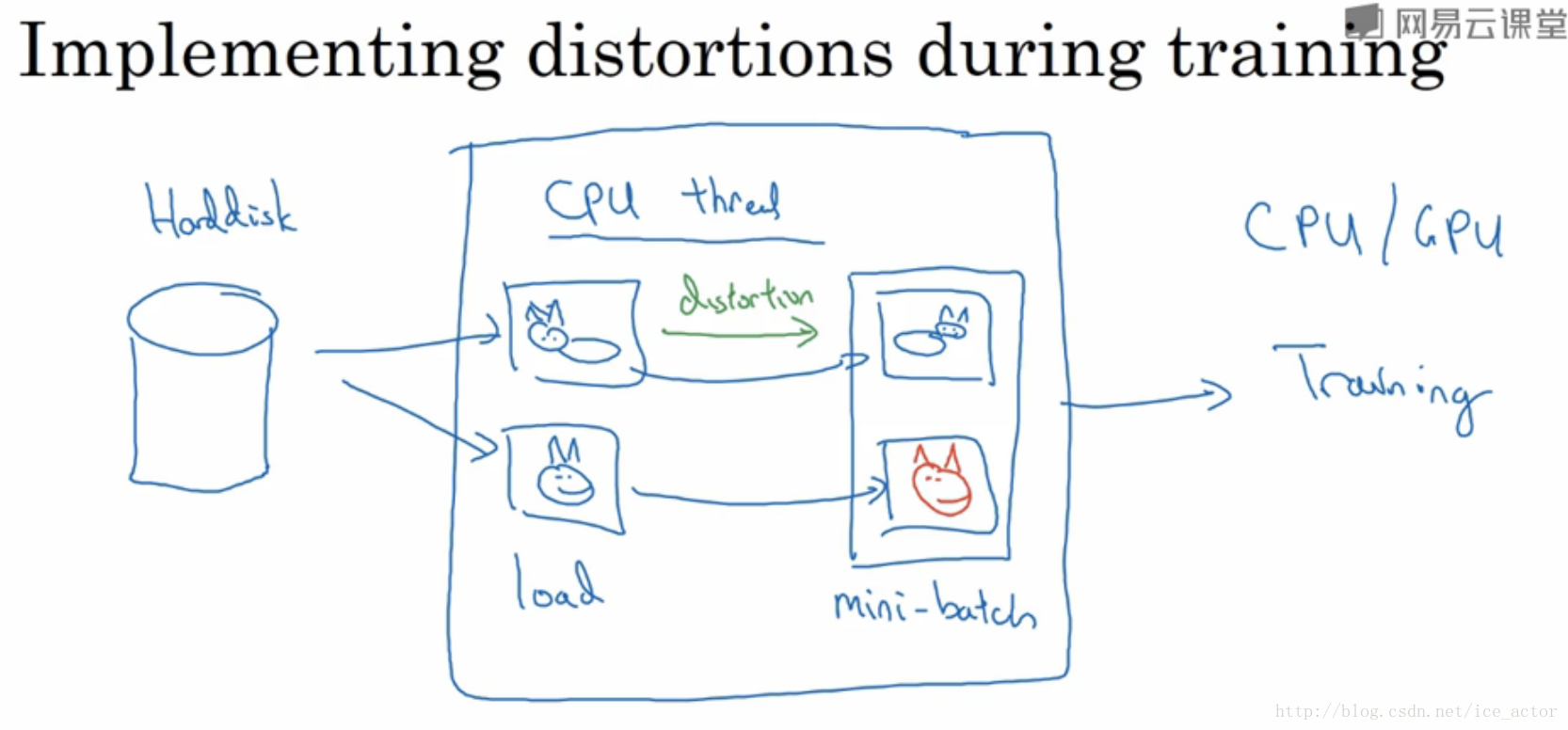

实际处理中的一些流程

参考文献

[1] Gradient-based learning applied to document recognition.LeCun et al.1998.
[2] ImageNet classification with deep convolutional neural networks.Krizhevky et al.2012.
[3]Very deep convolutional networks for large-scale image recognition.simonyan et al.2015.
[4]deep residual networks for image recognition. He et al.2015.
[5]Going deeper with Convolutions.Szegedy et al.2014.
