LLC谐振变换器的工作原理与关键参数分析

1. LLC工作原理

LLC谐振变换器是一种常见的开关电源拓扑结构，广泛用于高效电源设计，比如适配器、电动车充电器等。它通过一个谐振网络（通常由电感Lr、谐振电容Cr和变压器的漏感或附加电感Lm组成）来实现能量传递。名字中的“LLC”指的是两个电感（Lr和Lm）加上一个电容（C）。

基本工作过程

• 输入电压通过开关（通常是MOSFET组成的半桥或全桥）产生方波信号。
• 这个方波信号驱动谐振网络，产生近似正弦的电流波形。
• 谐振网络的电流通过变压器传递到输出端，经过整流和滤波后变成稳定的直流输出。

关键点在于，LLC利用谐振来实现“软开关”（ZVS，零电压开关），减少开关损耗，提高效率。它的表现取决于工作频率与谐振频率的关系。

2. 软开关的关键特点：

软开关利用电感和电容的谐振特性，使开关器件在开通或关断时，电压或电流接近零，从而避免硬开关中因电压和电流同时存在而产生的损耗。

常见的软开关技术包括零电压开关（Zero Voltage Switching, ZVS）和零电流开关（Zero Current Switching, ZCS）。

• 主要优势：
  • 降低开关损耗：减少了开关器件在高频切换时的热损耗，提高效率。
  • 减少 EMI：软开关产生的噪声和干扰较少，适合高频应用。
  • 延长器件寿命：由于开关应力降低，开关器件的寿命和可靠性提高。
• 应用场景：
  • 广泛用于高频开关电源、逆变器、DC-DC 转换器以及可再生能源系统（如光伏逆变器和风力发电）。
  • 特别是在需要高效率和高功率密度（如服务器电源、电动车充电器）的场合。
• 实现方式：
  • 通过在电路中加入电感和电容，形成谐振网络。
  • 常见的拓扑包括相移全桥（Phase-Shifted Full-Bridge）、谐振变换器（如 LLC 谐振变换器）等。
• 局限性：
  • 电路设计复杂，增加了成本和体积。
  • 控制策略需要更精密，可能增加设计难度。

---

3. K值和Q值的含义

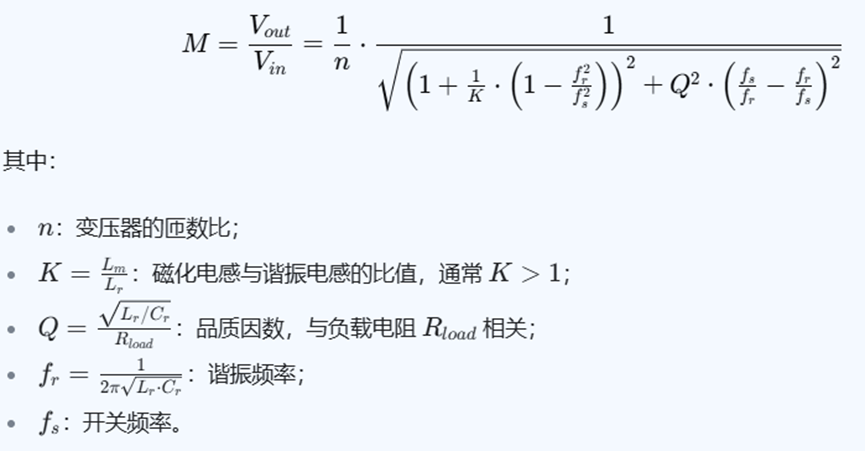

LLC电路的电压增益 M 定义为输出电压与输入电压的比值，其表达式可以改写为：

影响因素

• 频率变化：通过调节开关频率，可以动态调整增益，实现宽范围的输出电压控制。
• 负载变化：轻载时增益曲线较平坦，重载时增益随频率变化更显著。
• 元件参数：谐振元件（Lr、Cr、Lm）的选择直接影响增益曲线形状

开关频率与增益的关系：

• 低于谐振频率（fs < fr）：此时 M​​>1，增益大于1，电路处于升压模式。K  值越大，增益峰值越高。
• 等于谐振频率（fs = fr）：此时M​​约等于1，公式简化为 M≈1/n​，增益接近变压器匝数比的倒数，与负载无关。
• 高于谐振频率（fs > fr）：增益小于1，电路处于降压模式，K  值影响增益下降的陡峭程度。

K值（电感比）

• 定义：K = Lm / Lr，其中Lm是变压器的磁化电感（或附加电感），Lr是谐振电感。
• 意义：K值反映了谐振网络中两个电感的比例。它影响电压增益和电路的负载适应能力。
• 实际影响：
  • K值大（Lm远大于Lr）：增益范围窄，适合固定负载，但对轻载调节能力弱。
  • K值小：增益范围宽，适合宽负载范围，但可能增加损耗。

Q值（品质因数）

• 定义：Q = (√(Lr/Cr)) / R，其中Lr是谐振电感，Cr是谐振电容，R是等效负载电阻。
• 意义：Q值表示谐振电路的“锐度”或能量损耗程度。Q越高，谐振越尖锐，能量存储能力强，但对频率变化敏感。
• 实际影响：
  • Q值高（重载）：谐振特性明显，电流波形更接近正弦。
  • Q值低（轻载）：谐振效应减弱，波形可能畸变

实际意义

在设计中，K 是一个关键参数：

• 如果需要宽输入电压范围，选择较大的 K 以获得更高的峰值增益。
• 如果优先考虑效率和稳定性，可以优化 K  和 Q  的搭配，确保电路在常用负载下工作于ZVS或ZCS区域。

---

4. 不同谐振状态的区别现象

LLC的工作状态取决于开关频率（fs）与谐振频率的关系。谐振频率有两个关键点：

• fr1（主谐振频率）：由Lr和Cr决定，fr1 = 1 / (2π√(Lr·Cr))。
• fr2（次谐振频率）：由(Lr + Lm)和Cr决定，fr2 = 1 / (2π√((Lr + Lm)·Cr))，通常fr2 < fr1。

根据开关频率与这两个频率的关系，LLC有三种典型工作状态：

(1) fs = fr1（谐振点）

• 现象：谐振电感和电容完全谐振，电流为纯正弦波，开关实现零电压开关（ZVS）。
• 特点：效率最高，适合额定负载运行。电压增益接近1（由变压器匝比决定）。
• 应用：设计时的最佳工作点。

(2) fs > fr1（超谐振区）

• 现象：频率高于主谐振点，电压增益小于1，电感电流超前于电压。
• 特点：仍能实现ZVS，适合轻载或需要降压的情况。Lm的磁化电流减小，损耗低。
• 应用：轻载调节时常用。

(3) fs < fr1（欠谐振区）

• 现象：频率低于主谐振点，电压增益大于1，电感电流滞后，可能出现零电流开关（ZCS）。
• 特点：适合重载或升压需求，但可能丧失ZVS，增加开关损耗。
• 应用：重载或输入电压较低时。

---

5. 总结与现象对比

状态	频率关系	增益	开关特性	典型应用
谐振点	fs = fr1	≈1	ZVS	额定负载，最高效率
超谐振区	fs > fr1	<1	ZVS	轻载，降压调节
欠谐振区	fs < fr1	>1	ZCS可能	重载，升压需求

6. 实际区别现象：

• 在示波器上，谐振点的电流波形最平滑；超谐振区波形频率高、幅度小；欠谐振区波形可能出现畸变。
• 效率上，谐振点最佳，超谐振次之，欠谐振损耗可能更高。
