电机传感器-旋转旋变变压器编码器工作机制

旋变变压器结构上有两种

  1. 经典旋变变压器

R1-R2绕组与S2-S4绕组之间可以看作R1-R2线圈产生一个交变磁场,S2-S4和S3-S1感应交变磁场产生电动势。

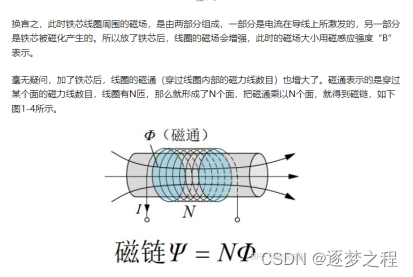

Ψ=N*Φ;N是线圈匝数,Φ是磁通量,Ψ是磁链

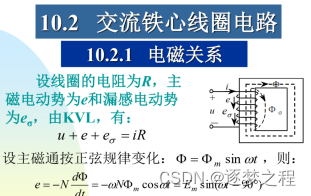

由公式u + d(Ψ)/dt + ex = i*R。u是施加在线圈上的电压:E*sin(ω*t) ,d(Ψ)/dt是主磁电动势,ex是漏磁电动势,R是内阻。由于励磁线圈加载的是高频交流电且无负载并且结构紧凑使用片状软磁体气隙小,因此可以认为磁损分压、电阻分压很小,可以忽略不计。因此R1-R2上的励磁电压应等于感应电电动势,即R1-R2产生的激励磁链平衡式:E*sin(ω*t) = d(N1*Φ1)/dt;

由于角度偏差θ

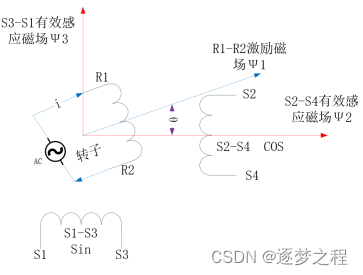

作用到S2-S4的磁链:Ψ2 = N1*Φ1*cos(θ),

作用到S3-S1的磁链:Ψ3 = N1*Φ1*sin(θ)。

由电生磁公式得到感应电动势:

S2-S4的电动势E2 = d(Ψ2/N1*N2)/dt,

S3-S1的电动势E3 = d(Ψ3/N1*N3)/dt;

故:

AC的激励R1-R2电压 = E*sin(ω*t);

则S2-S4 = k*E*sin(ω*t)*cos(θ);

S3-S1 = k*E*sin(ω*t)*sin(θ);

E是激励赋幅值电压,k是变比-励磁绕组和感应绕组的匝数之比,ω是激励频率(载波频率)转化的角速度,t是时间

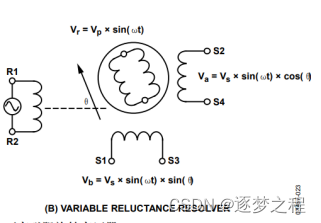

  1. 可变磁阻旋转变压器,仅仅结构上有变化,计算同上述



参考文献:《电子电工技术基础》-电磁感应定律-电磁关系式

《物理》-力的合成与分解-电磁转换

《数学》-三角函数-微分方程







  • 0
    点赞
  • 2
    收藏
    觉得还不错? 一键收藏
  • 打赏
    打赏
  • 0
    评论

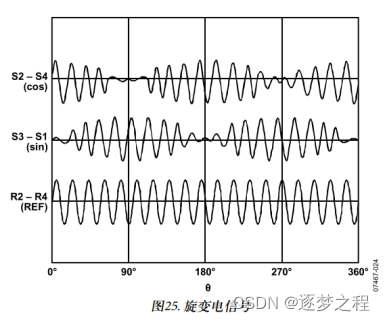

旋转变压器简介: 旋转变压器又称回转变压器,主要用于运动伺服控制系统中,作为角度位置的传感器和测量用,时自动控制系统中的一类精密控制微电机。当其一次侧施加单相交流电压励磁时,其二次侧的输出电压与转子转角呈严格的函数关系。 旋转变压器电路概述: 该旋转变压器电路设计由STM32F103RBT6最小系统、ADI芯片AD2S1200解码电路、电源电路、RS232、RS485、CAN通讯接口电路和外部扩展电路4部分组成。电源电路主要给AD2S1200解码电路提供电源,主要提供±15V,5V,3.3V三路电压,AD2S1200解码电路负责与旋转变压器连接并对其两路正余弦输出电压进行解码,得到角度和速度值。主控电路主要通过SPI采集AD2S1200的解码指,另外主控电路外扩了RS232、RS485、CAN总线接口,方便解码电路与外部设备通讯。外部扩张接口则引出了STM32F103RBT6未用的芯片管脚,这些管脚具有AD、PWM等功能,可以用来对解码电路进行功能扩展。ADI芯片AD2S1200数据手册(AD2S1200数据手册下载链接) 如截图: 下面这个是旋转变压器,中间这个是转子,可以和电机同轴安装,用来测量电机当前转子的位置,旋变在永磁同步电机中运用比较多,其可靠性相当高,并且测得的角度位置是绝对式的位置信息,可以克服光电编码器相对位置测量的弊端,并且其测量精度相当高。 总的来说,硬件设计方面还不是特别完善,但是解码电路已经能正常工作,可以测得当前旋转变压器转子当前的角度与速度信息。 AD2S1200的两路励磁输出信号 旋转变压器的励磁信号 静止状态下旋转变压器的两路输出信号 转子运动时旋转变压器的输出波形 静止状态下串口调试助手显示的当前角度与速度值
