EDA画原件库初探

于 2023-02-04 15:49:44 发布
阅读量609 收藏 1
点赞数
分类专栏： 硬件小记 文章标签： 嵌入式硬件 学习
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_36658033/article/details/128881732
版权

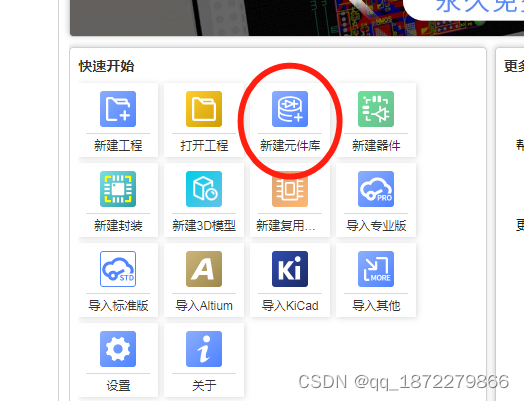

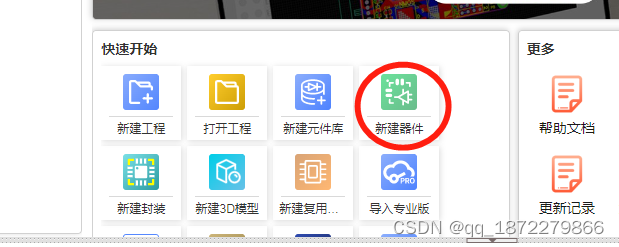

1、打开软件：新建元件库，填写内容
在这里插入图片描述

在这里插入图片描述

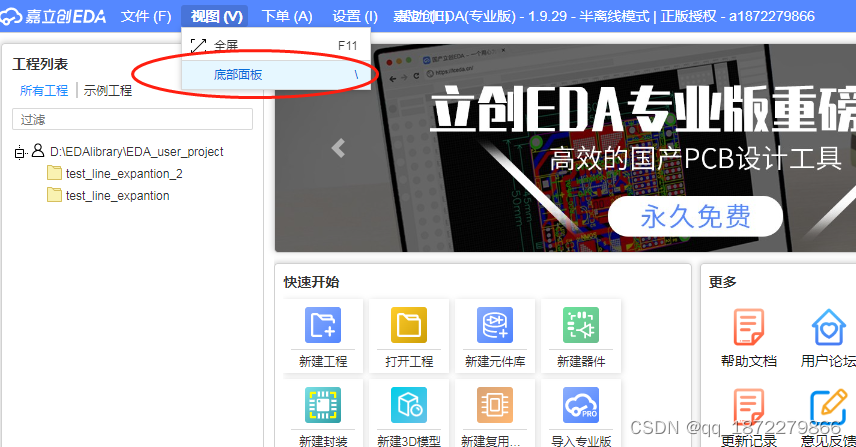

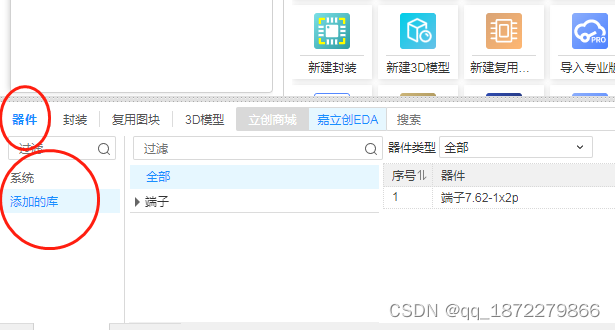

此时看不到库在哪里；视图–>底部面板

在这里插入图片描述
就可以看到库
在这里插入图片描述

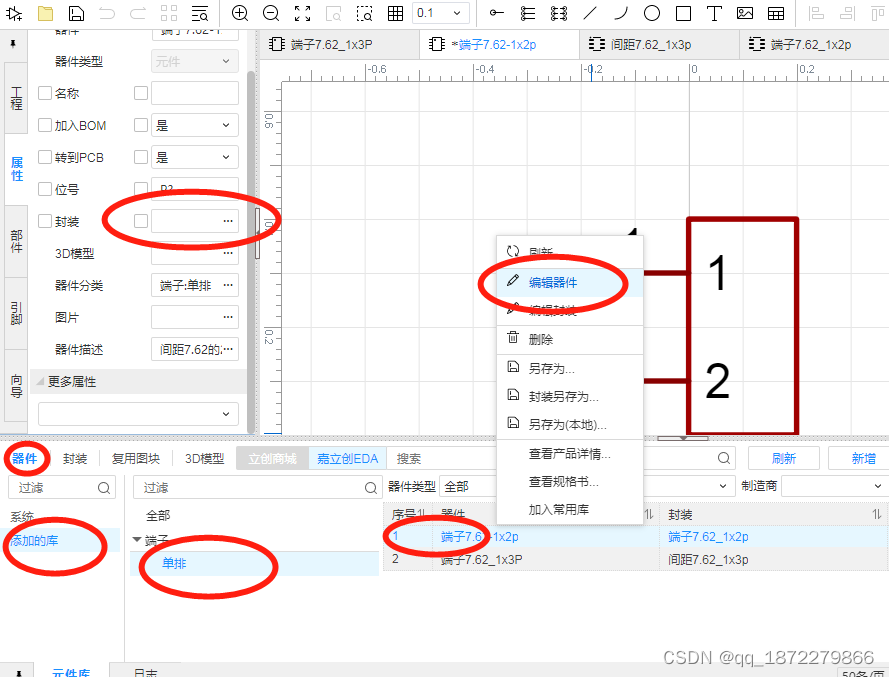

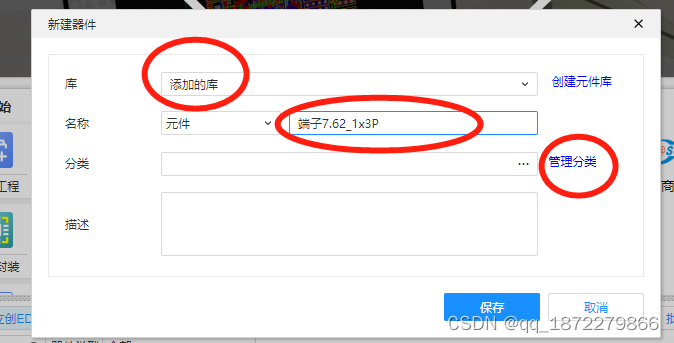

2、新建器件

在这里插入图片描述
完善器件资料
在这里插入图片描述

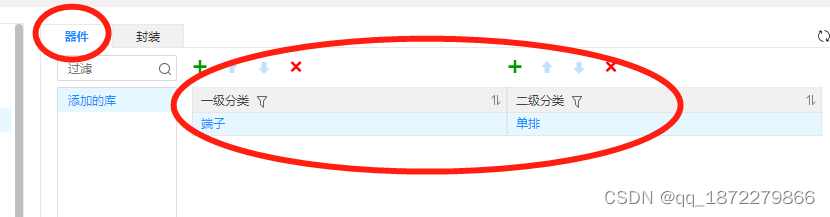

管理分类：把器件分类
在这里插入图片描述

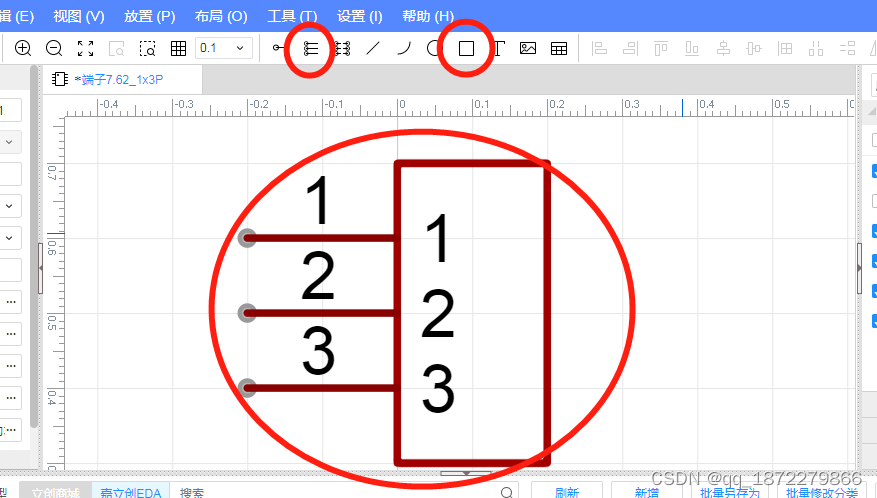

3、画器件、保存
在这里插入图片描述

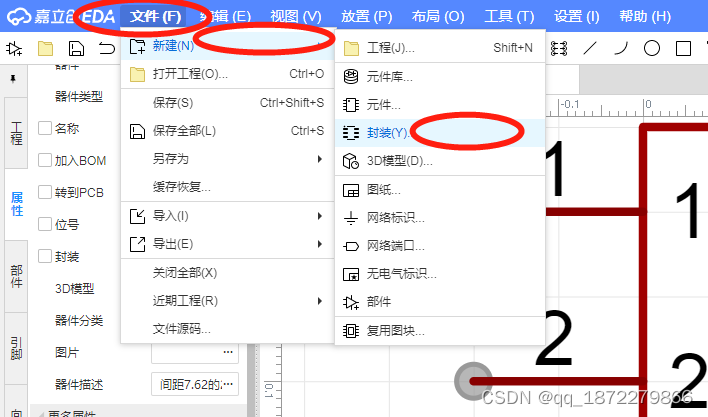

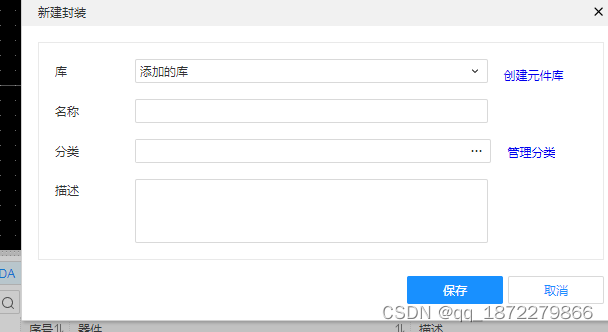

4、新建封装
在这里插入图片描述
补充信息：分类需要自己按需归类封装
在这里插入图片描述

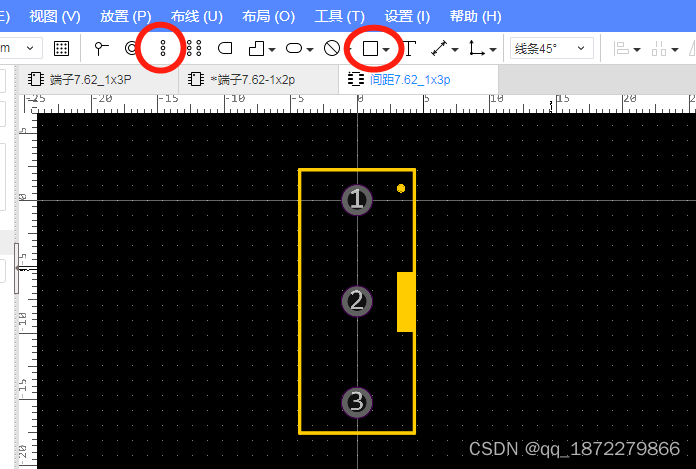

5、画封装
在这里插入图片描述
6、关联封装：选择之前的器件，然后关联之前画的封装
这一步条条大路通罗马，不止这样关联
在这里插入图片描述
