（笔记）原理图参数符号解释

一、参数

1、电阻

参数	解释	举例
RP	限流电阻 （a）表示一般的阻值固定的电阻器 （b）表示半可调或微调电阻器 （c）表示电位器 （d）表示带开关的电位器 电阻器的文字符号是“R”，电位器是“RP”，即在R的后面再加一个说明它有调节功能的字符“P”。
RT	热敏电阻器 热敏电阻器的电阻值是随外界温度而变化的。 有的是负温度系数的，用NTC来表示； 有的是正温度系数的，用PTC来表示。 它的符号见图（i），用θ或t°来表示温度。	同上
RL	光敏电阻器 见图（j），有两个斜向的箭头表示光线。	同上
RV	压敏电阻 压敏电阻阻值是随电阻器两端所加的电压而变化的。 符号见图1（k），用字符U表示电压。	同上
RF	保险电阻 保险电阻兼有电阻器和熔丝的作用。当温度超过500℃时，电阻层迅速剥落熔断，把电路切断，能起到保护电路的作用。 它的电阻值很小，目前在彩电中用得很多。 它的图形符号见图1（1）	同上

2、按键

参数	解释	举例

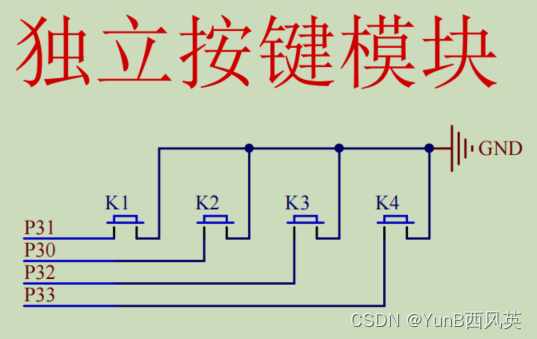

S	按键
K	按键

3、红外接收

参数	解释	举例
IR	红外接收头
