（笔记）元器件笔记（梳理完毕，积累量变）

@@@@@@@@@@@@@@@@@@@@# 电容
贴片电容(MLCC)
直插独石电容(MLCC)
贴片型铝电解电容
直插铝电解电容
牛角型电解电容
螺栓型铝电解电容
钽电容
固态电容
安规电容
直插瓷片电容
超级电容器
排容
聚丙烯膜电容(CBB)
薄膜电容
可调电容
氧化铌电容
纸介质电容
硅电容

电阻

贴片电阻

1、102——电阻

（1）参数

参数	解释	举例

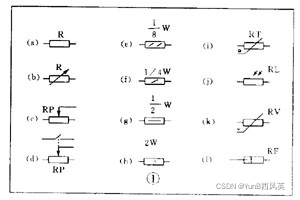

RP	限流电阻 （a）表示一般的阻值固定的电阻器 （b）表示半可调或微调电阻器 （c）表示电位器 （d）表示带开关的电位器 电阻器的文字符号是“R”，电位器是“RP”，即在R的后面再加一个说明它有调节功能的字符“P”。
RT	热敏电阻器 热敏电阻器的电阻值是随外界温度而变化的。 有的是负温度系数的，用NTC来表示； 有的是正温度系数的，用PTC来表示。 它的符号见图（i），用θ或t°来表示温度。	同上
RL	光敏电阻器 见图（j），有两个斜向的箭头表示光线。	同上
RV	压敏电阻 压敏电阻阻值是随电阻器两端所加的电压而变化的。 符号见图1（k），用字符U表示电压。	同上
RF	保险电阻 保险电阻兼有电阻器和熔丝的作用。当温度超过500℃时，电阻层迅速剥落熔断，把电路切断，能起到保护电路的作用。 它的电阻值很小，目前在彩电中用得很多。 它的图形符号见图1（1）	同上

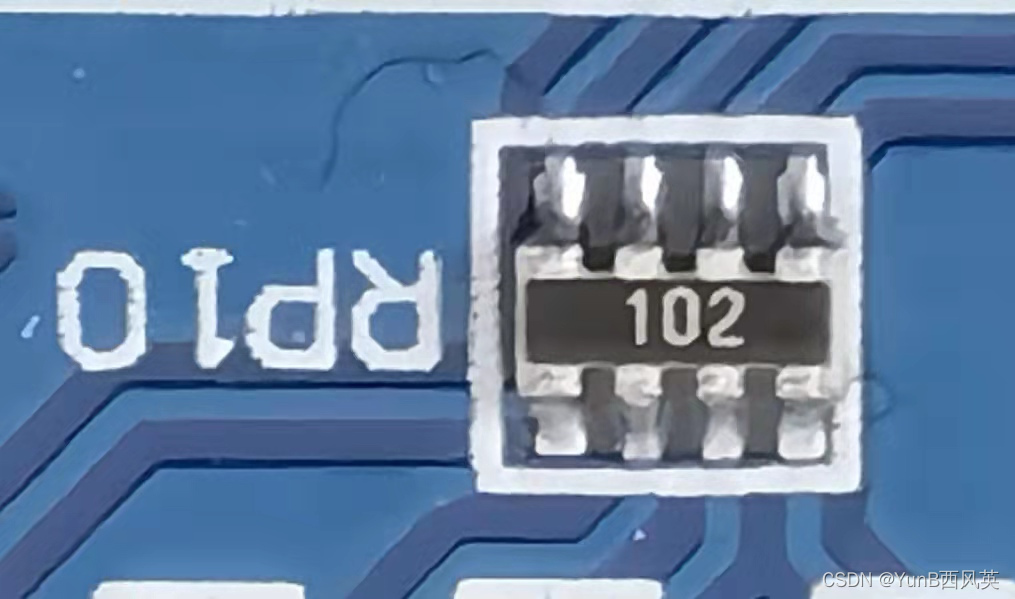

（2）贴片四电阻

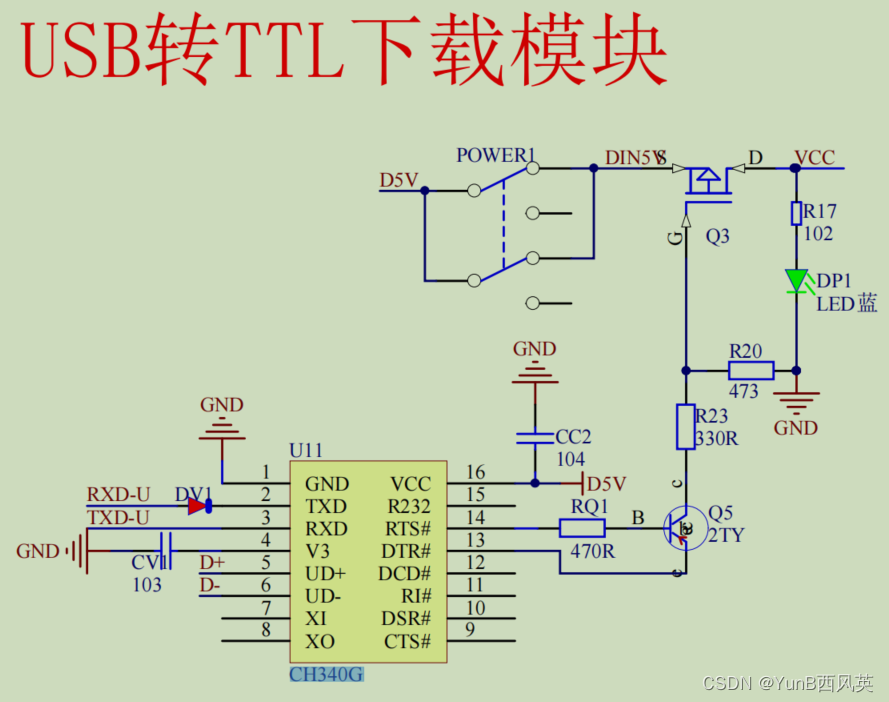

102
10	前两位是数字
2	可以是两位或一位，科学计数法法，代表10的XX次方
含义	电阻为10乘10的2次方，即为1000Ω，即1KΩ
473	电阻为47KΩ

插件电阻
电流采样电阻/分流器
排阻
铝壳/瓷管电阻
可调电阻/电位器
NTC热敏电阻
PTC热敏电阻
光敏电阻
压敏电阻

连接器

预售连接器

排针

1、HDR-M-2.54_1x4——排针

1. 懒得找14了，12凑活看吧

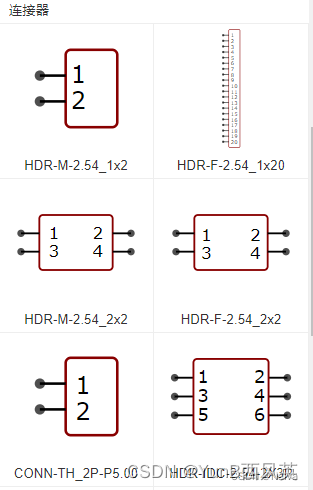

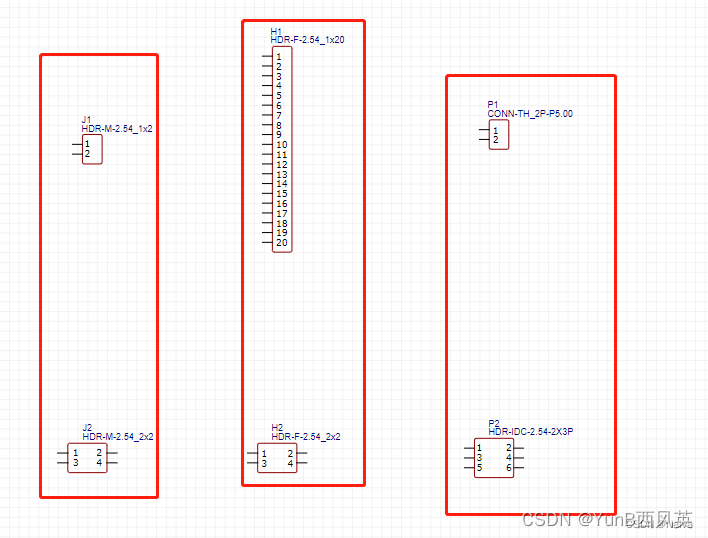

2. 元器件符号如下

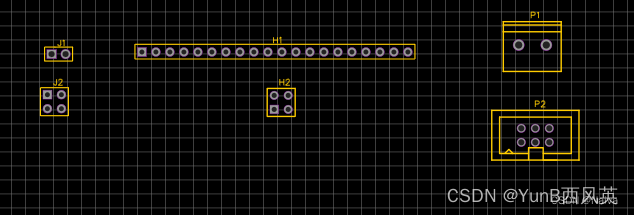

3. 元器件封装如下

4. 元器件3D模型如下

5. 总结：

• 排针
  HDR-M-2.54_1x2 单排针 引脚间距2.54mm 12P
  HDR-M-2.54_2x2 双排针 脚距2.54mm 22P
  HDR-F-2.54_1x20 单排 排母
  HDR-F-2.54_2x2 双排 排母
• 线对线连接器/接线端子
  CONN-TH_2P-P5.00 螺钉式接线端子 2Pin位 脚距5mm
  HDR-IDC-2.54-2X3P IDC连接器(牛角/简牛) 2.54mm 排数:2 2*3P

链接
立创 EDA #学习笔记10# | 常用连接器元器件识别 和 蜂鸣器驱动电路

排母

线对板/线对线连接器

1、HX25003-2A——直插母座

1. 元件介绍



参考资料
XH 2.5mm 1x2P 直插 母座

2、XH2.54-5P——SMD连接器

参考资料
XH 2.54mm 1x5P 直插

USB连接器

1、USB-MINI——Mini-B 母座

1. 元件介绍



2. 引脚

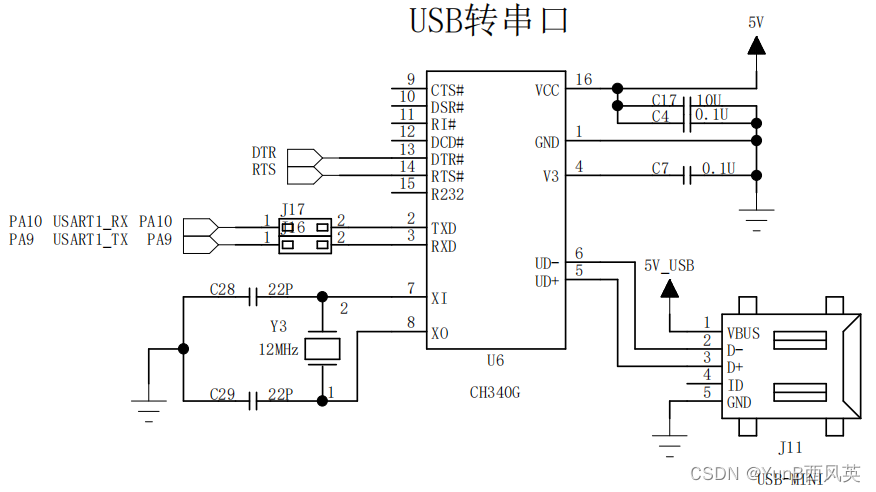

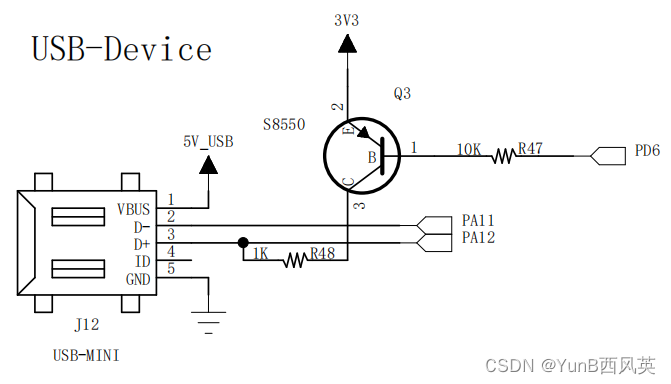

3. 原理图


参考资料：

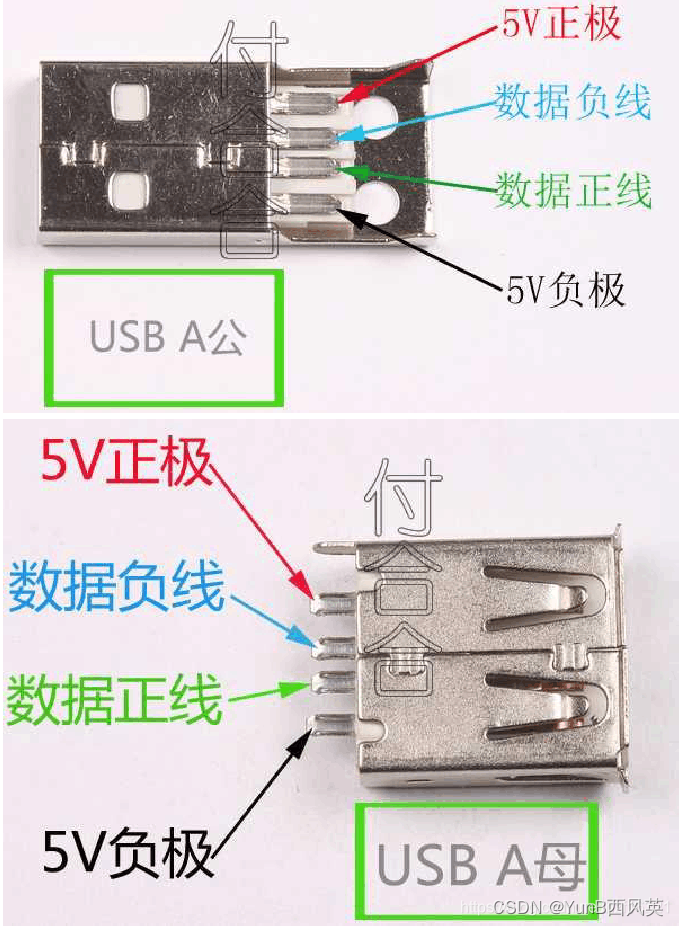

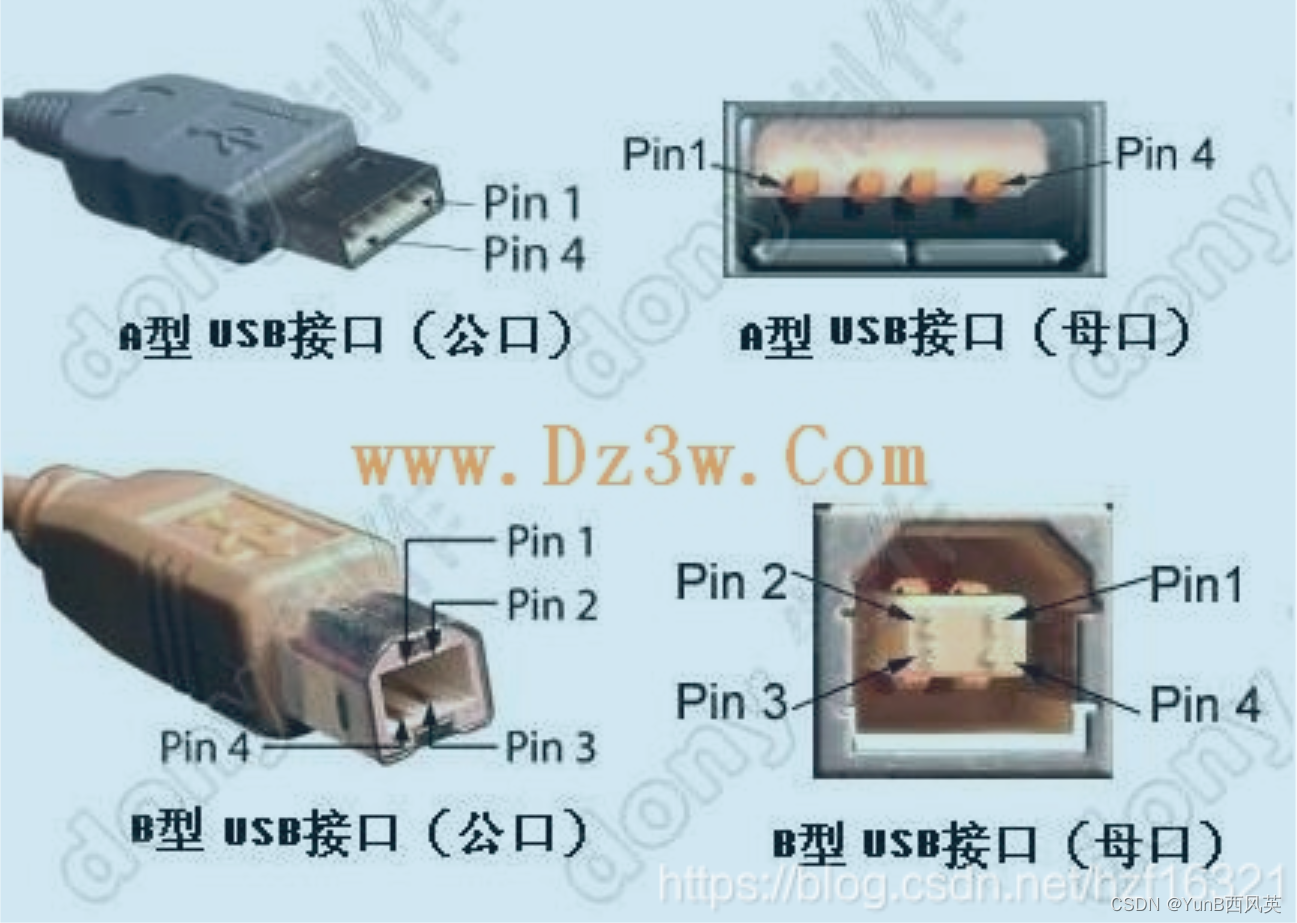

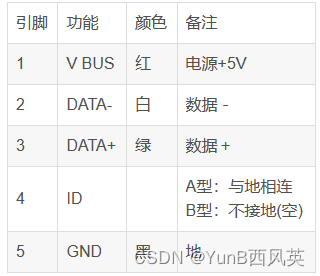

USB接线引脚定义图

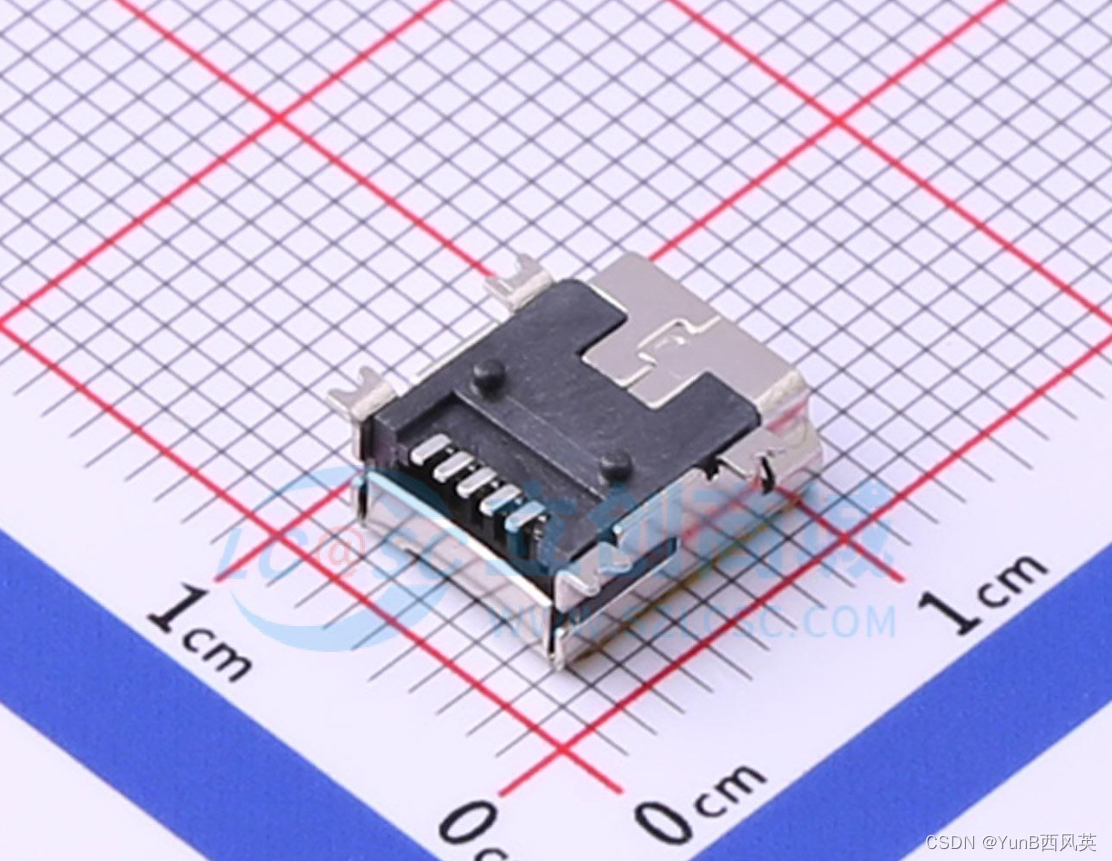

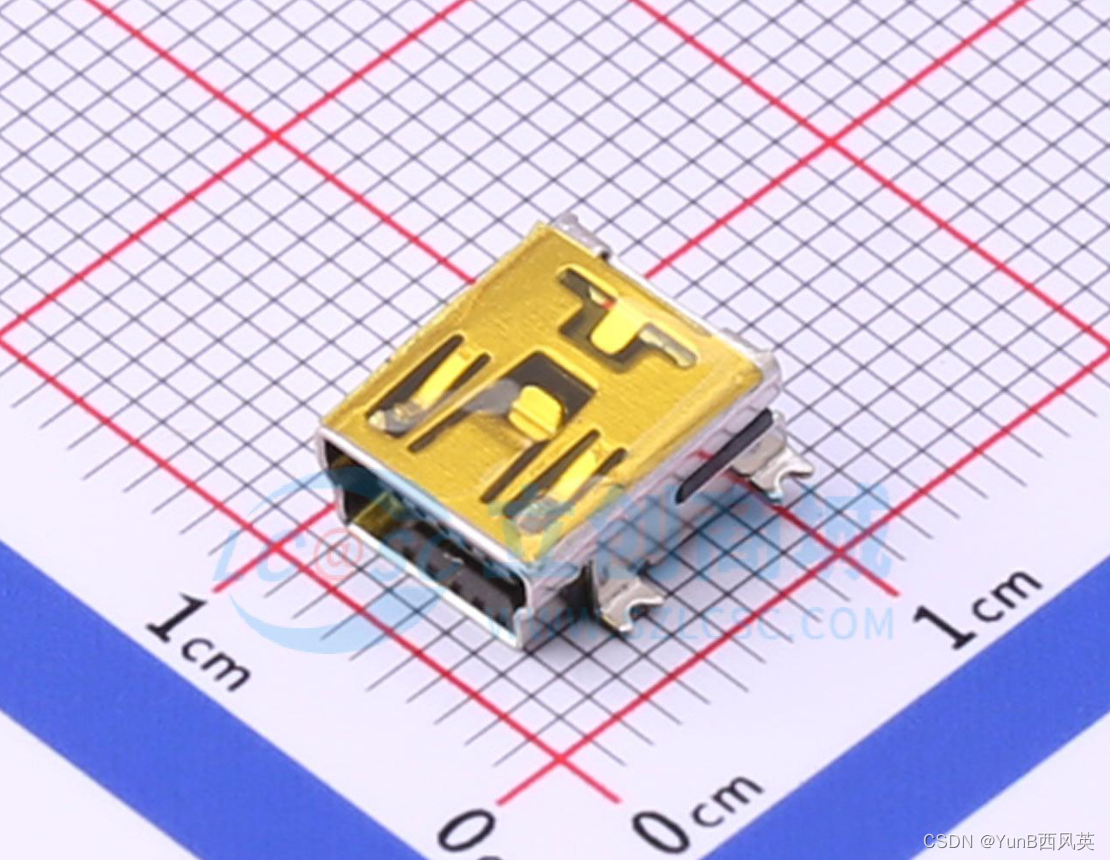

Mini-B 母座
IDC连接器(牛角/简牛)
FFC/FPC连接器
FFC/FPC连接线
插拔式接线端子
螺钉式接线端子
弹簧式接线端子
栅栏式接线端子
以太网连接器(RJ45 RJ11)
D-Sub/DVI/HDMI连接器
音频连接器
AC/DC电源连接器
IC插座

SIM卡连接器

1、自弹式 MicroSIM卡卡座

1. 元件介绍



2. 引脚

3. 原理图


参考资料
自弹式 MicroSIM卡 卡座

SD卡连接器

1、TF卡——Micro SD卡

1. Micro SD Card，原名Trans-flashCard（TF卡），2004年正式更名为MicroSD Card，由SanDisk（闪迪）公司发明。MicroSD卡是一种极细小的快闪存储器卡，其格式源自SanDisk创造，原本这种记忆卡称为T-Flash，及后改称为TransFlash；而重新命名为MicroSD的原因是因为被SD协会(SDA) 采立。

2. 下图左边的是SD卡，右边的是Micro SD卡（TF卡）
   TF卡的标准尺寸为15mm×11mm×1mm，而SD卡的标准尺寸为24mm×32mm×2.1mm。
   就尺寸来说，SD卡明显要比TF卡大不少，外观上的差异还是比较明显的，很轻易就可以从外表上区分SD卡和TF卡。

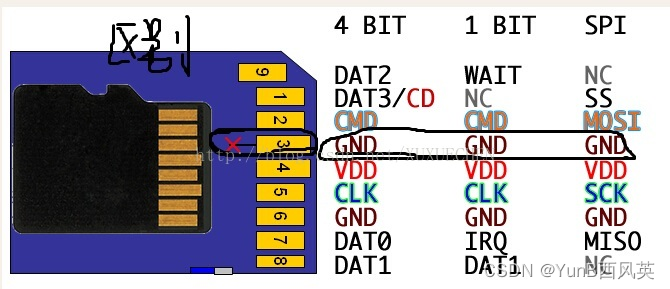

   Micro SD卡与SD卡引脚定义的区别主要是第3引脚的有无
   SD卡的第3引脚为GND，而Micro SD卡的没有相对应的第3引脚

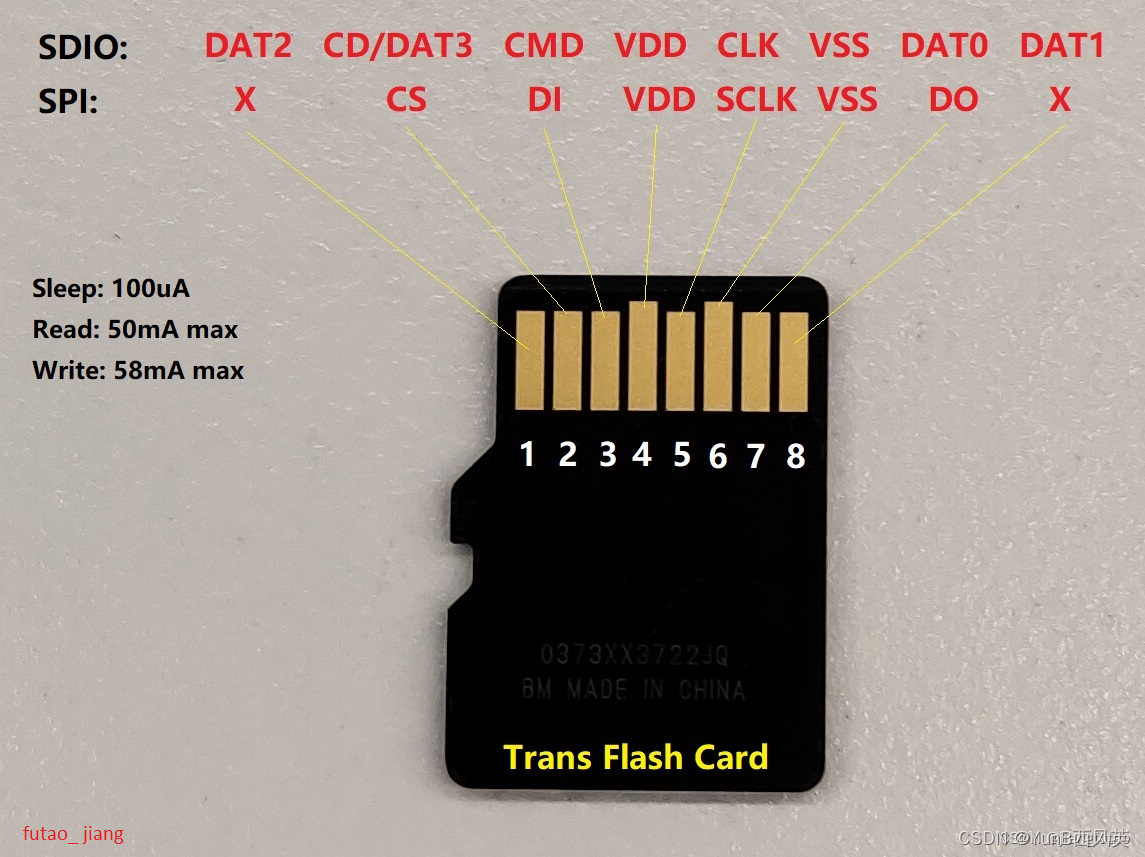

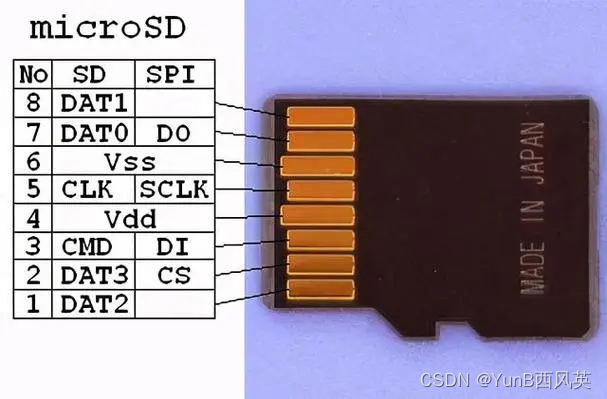

3. TF卡外形、引脚如下

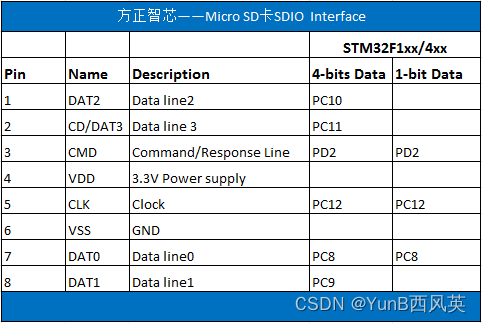

   SDIO模式下，引脚的定义如下表

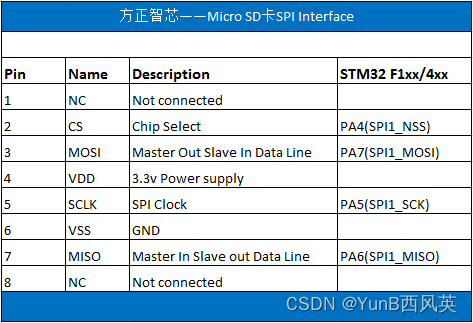

   SPI模式下引脚的定义

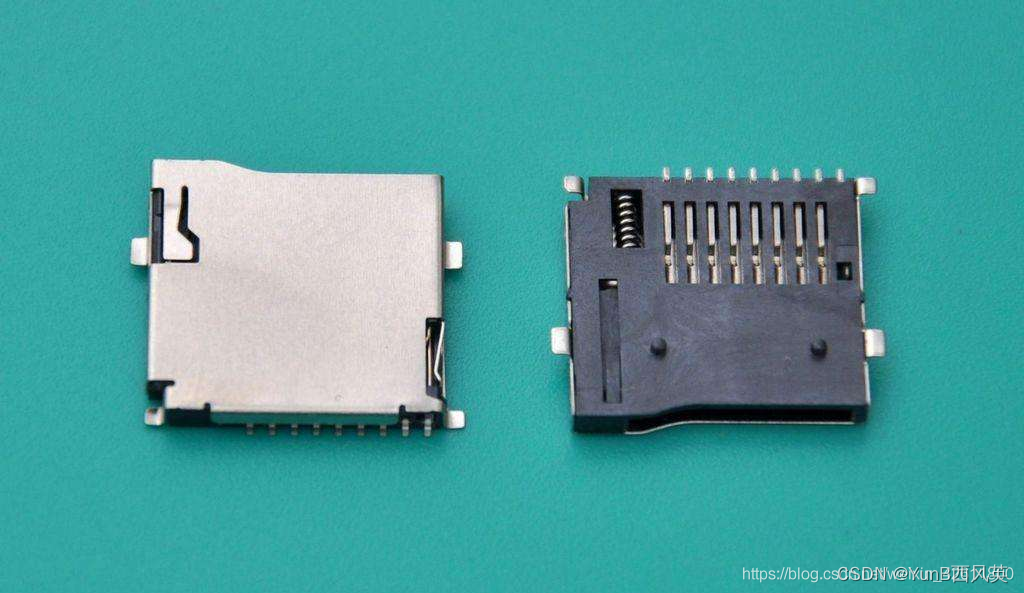

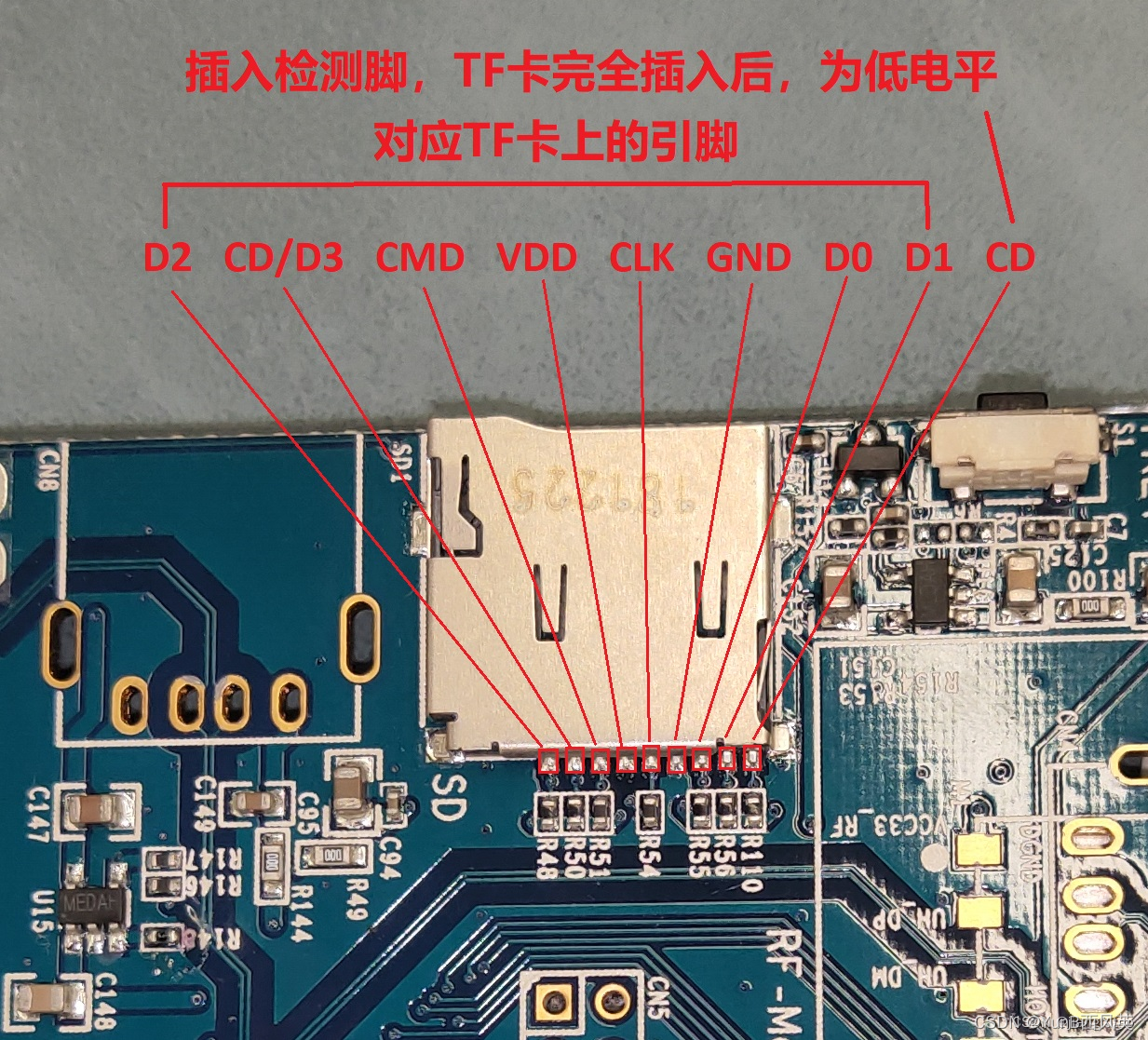

4. TF卡槽

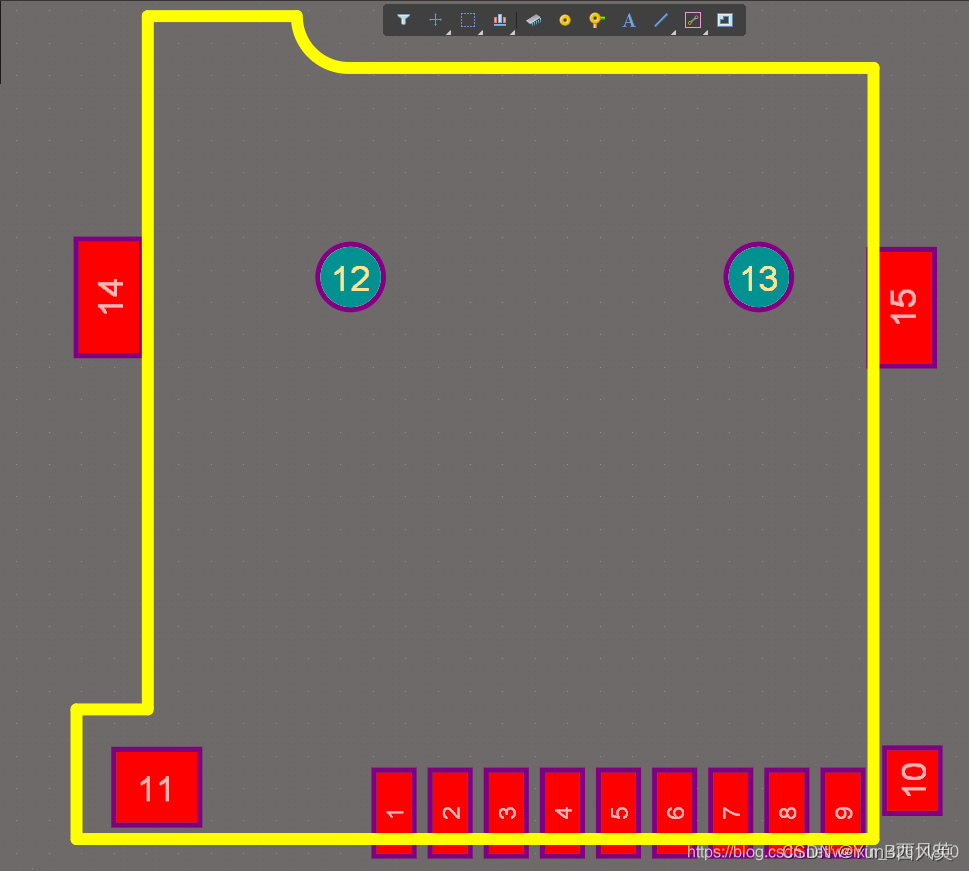

5. TF卡槽封装


6. TF卡槽原理图
   此处采用SDIO模式实现，SD引脚用于检测可以悬空，5个47K电阻也可以换成10K（只要比10K大都可以）。

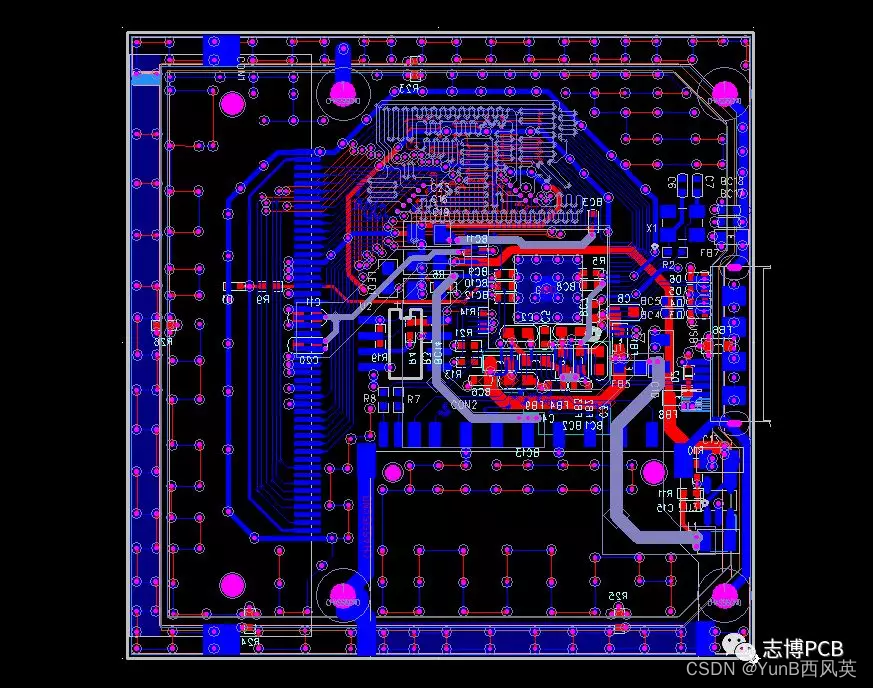

7. TF卡布局布线要求

• VCC_SD的电容需要靠近卡座引脚放置进行滤波，遵循先大后小的原则。
• TF卡尽量放置在板边，方便插拔，ESD器件要靠近TF卡来放置，走线需要先经过ESD器件再进入SD卡，不要打孔穿，如图4-12。
• TF卡走线为单端线，控制阻抗50欧姆；
• 所有的信号线尽量走在同一层，这样有利于信号的一致性，走线与高频信号隔开，空间准许的情况下，单根包地，空间紧张的情况下整组进行包地处理，走线需要有完整的参考平面；
• TF卡的时钟信号，与其他信号线的间距保证20mil左右，有空间的情况下，包地处理
• 组内数据线不要相差太大，需要控制400mil以内，走线总长度不要太长尽量控制在12.5 inch之内，以提高稳定性和兼容性。
• TF卡所有的信号线要做等长处理，以时钟线为目标线，误差控制在300mil以内即可。

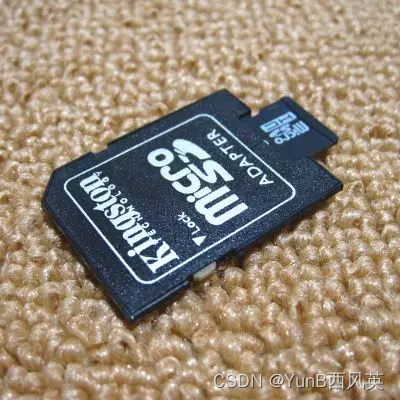

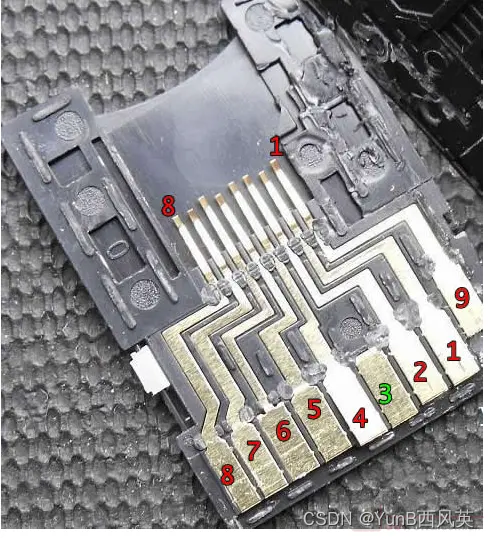

8. TF卡可经SD卡转换器后，当SD卡使用。



链接
SD卡？TF卡？傻傻分不清楚？
记忆力减退之 SD卡 TF卡引脚 封装
SD卡/SD卡卡槽/TF卡/TF卡卡槽的引脚定义
自弹式 MicroSD卡(TF卡) 卡座
Micro SD卡（TF卡）封装和原理图总结
PCB模块化设计07——Micro SD卡/TF卡PCB布局布线设计规范
SD/MicroSD CARD PCB布局布线设计指南

2、SD卡——非易失性存储卡

1. SD卡是SecureDigitalCard的英文缩写，直译就是“安全数字卡”，正式缩写为SD，是SD协会开发的一种专有 的非易失性 存储卡格式，用于便携式设备。由于它体积小、数据传输速度快、可热插拔等优良的特性，被广泛地于便携式装置上使用。

   SD 存储卡的物理参数，引脚定义以及数据传输的协议兼容 MMC卡。SD 存储卡的通信是基于一个高级的九针接口（时钟线，命令线，四针数据线，三针电源线），这个接口可以工作在最大频率 25MHz 和低电压范围。SD 控制器集成于芯片内部，用以与 SD 卡进行通信，实现系统的 SD 功能扩展。

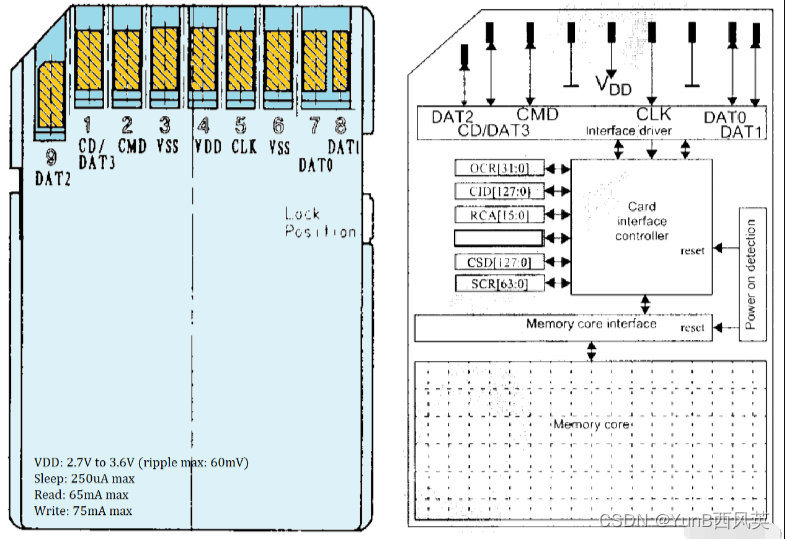

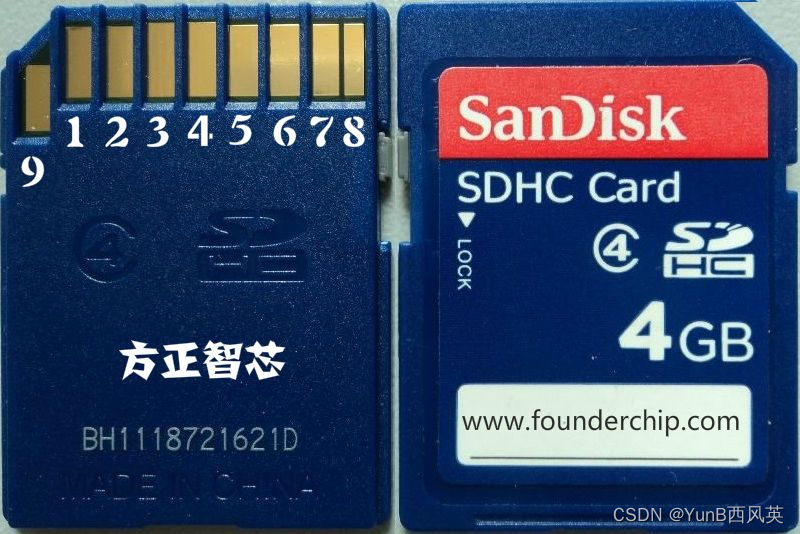

2. SD卡外形如下

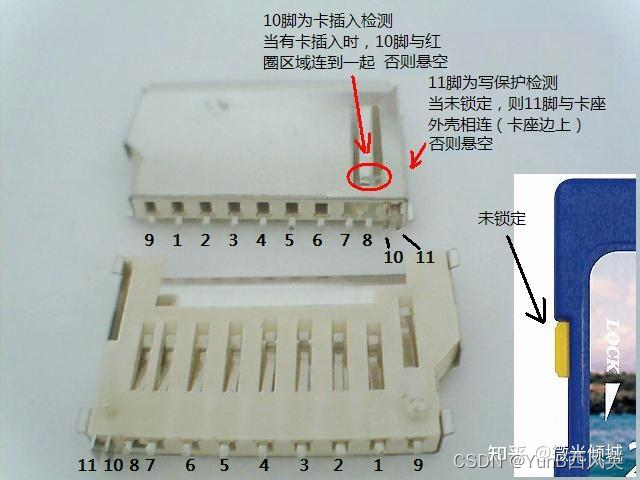

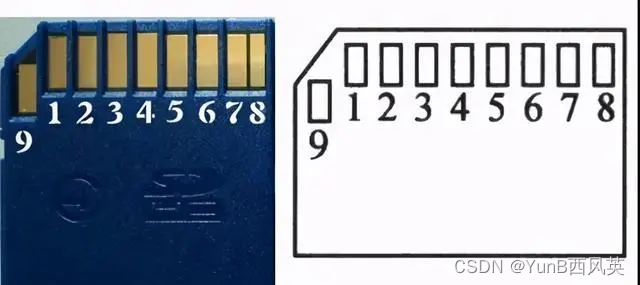

3. SD卡引脚定义如下

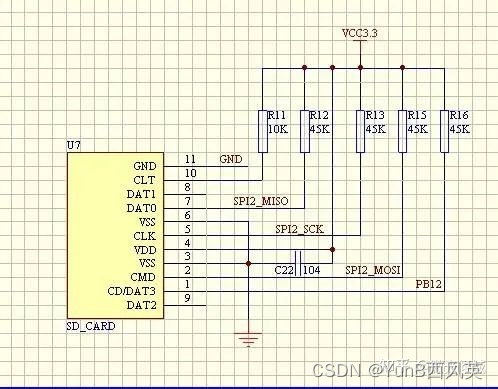

4. 虽然标准SD卡是九脚，但原理图是SD卡座不是SD卡，所以原理图中一般都是11脚或更多。

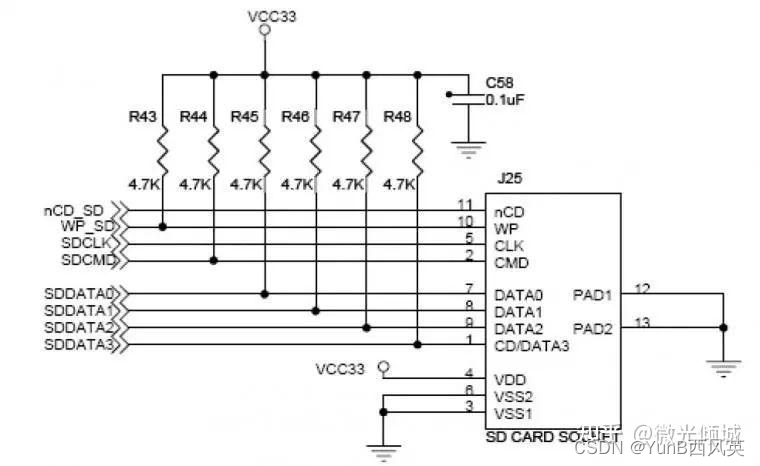

   SDIO连接模式

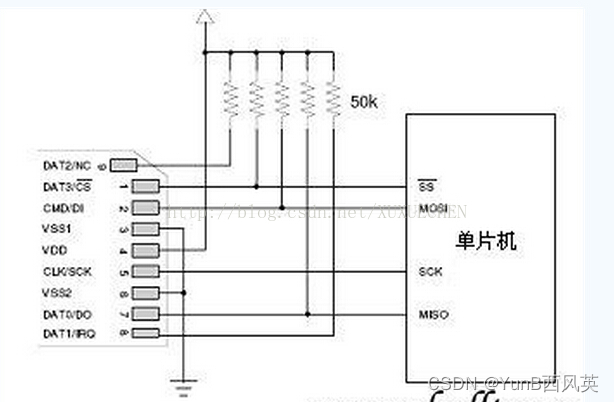

   SPI连接模式



5. PCB设计指南

• 布局原则：
  ①采用模块化布局。
  ②上拉电阻要靠近管脚摆放，并且要排列整齐。
  ③供电电路需要先经过电容再进行取电。
  ④模块摆放尽量靠近板边，方便拔插。
• 布线原则：
  ①单端线做50欧姆阻抗。
  ②所有信号线尽量走同一层，并且保证参考平面完整，避免跨分割区。
  ③时钟信号在空间足够的情况下，采取包地处理。如果做不到也要尽量拉开空间达到3W空间。
  ④在打孔换层的地方加回流地过孔，缩短回流了路径。
  ⑤注意上拉电阻和SD卡焊盘之间的间距，不能靠的太近，预防连锡，1.5-1.8mm相对来说比较合适。


链接
SD卡？TF卡？傻傻分不清楚？
记忆力减退之 SD卡 TF卡引脚 封装
SD卡/SD卡卡槽/TF卡/TF卡卡槽的引脚定义
自弹式 MicroSD卡(TF卡) 卡座
Micro SD卡（TF卡）封装和原理图总结
PCB模块化设计07——Micro SD卡/TF卡PCB布局布线设计规范
SD/MicroSD CARD PCB布局布线设计指南

PCB焊接端子

RF射频同轴连接器

1、KH-MMCX-Z——MCX/MMCX 内孔

1. 元件介绍


参考资料
MCX/MMCX 内孔 正脚 镀金

板对板连接器
电池连接器
汽车连接器
压线端子
冷压端子
圆形(线缆)连接器
金手指连接器
香蕉头/鳄鱼夹
短路帽/跳线帽
压线端子胶壳
连接器外壳
连接器附件
顶针/铜棒/测试环
电源连接器
杜邦线/端子排线
导轨排/接线排
射频连接线

二极管

稳压二极管

肖特基二极管

1、BAT54C——二极管

1. 元件介绍

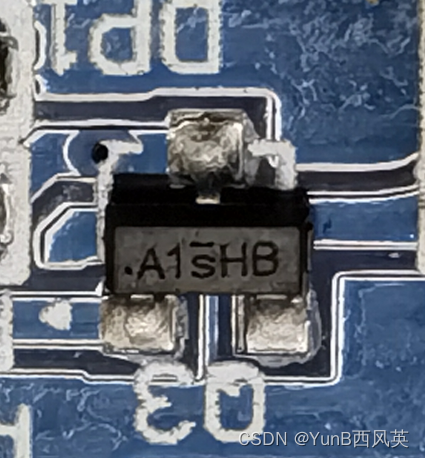

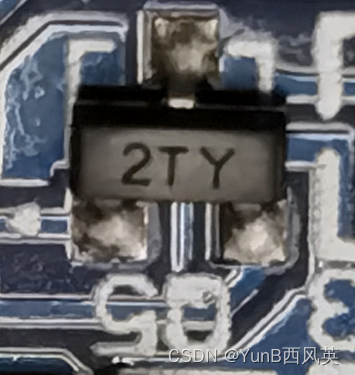

2. 判断电流方向
   观察二极管的后缀，字母暗示电流方向


3. 使用方法


参考资料
30V 200mA 1V@100mA
BAT54C,215
巧记肖特基二极管BAT54C、BAT54S、BAT54A
BAT54C做电源保护使用电路及理解

通用二极管

1、S5JC——二极管

参考资料
600V 5A 1V@5A

整流桥
快恢复/超快恢复二极管
开关二极管
高效率二极管
超势垒整流器(SBR)
变容二极管
雪崩二极管
触发二极管
瞬态抑制二极管(TVS)

静电放电(ESD)保护器件

1、SMF05CT1G——TVS二极管

参考资料
SMF05CT1G
SMF05CT1G
SMF05CT1G
SMF05CT1G

发光二极管/LED
气体放电管(GDT)
半导体放电管(TSS)
玻璃放电管
@@@@@@@@@@@@@@@@@@@@# 电感/线圈/变压器
贴片电感
功率电感
色环/插件电感
互感器
网口变压器
无线充电线圈
电源变压器
脉冲变压器
音频变压器
可调电感器
电感变压器附件
预售阻容感
磁珠

存储器

EEPROM

1、AT24C02——E2PROM存储器

1. 存储器介绍



详细可看计算机三级嵌入式系统开发 知识点笔记

2. AT24C02介绍

3. 引脚及应用电路（SCL、SDA需要上拉电阻）


（此处写保护为高电平有效，但我用的是低电平有效的存储器）

4. 内部结构框图


NOR FLASH

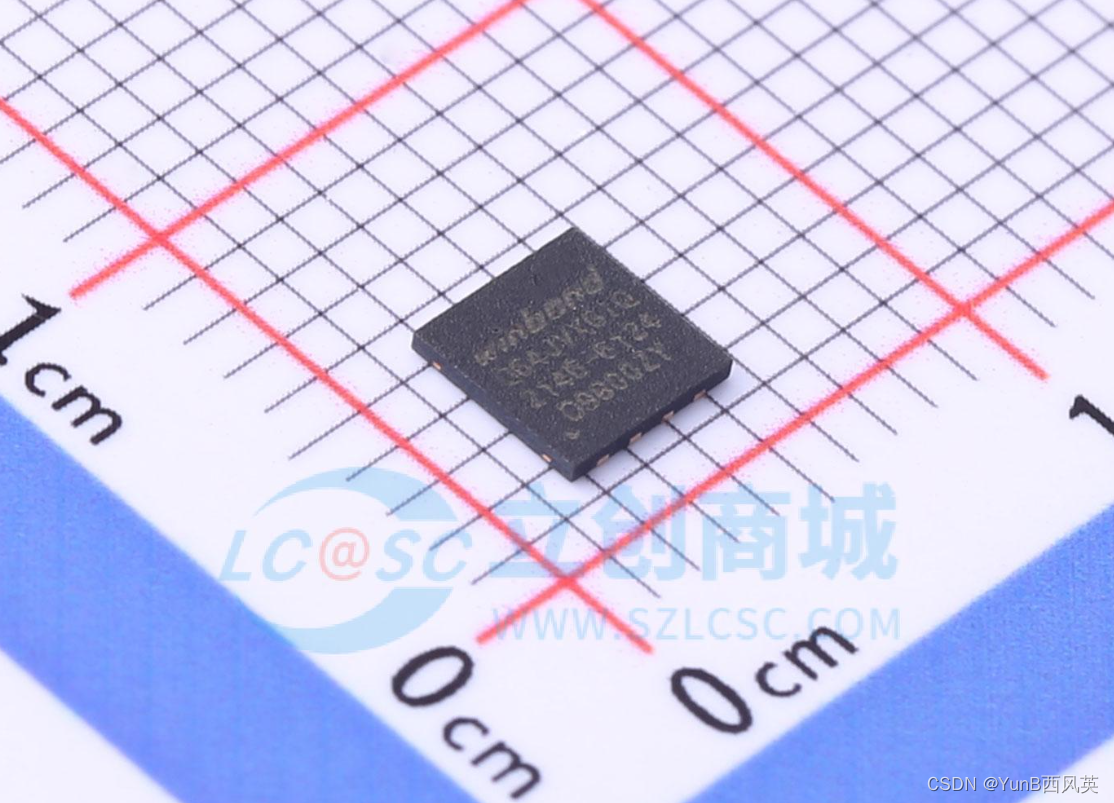

1. W25Q6——大容量SPI FLASH

1. 元件介绍

W25Q64是华邦公司推出的大容量SPI FLASH产品，其容量为64Mb（8MB），应用较为广泛。

W25Q系列的器件在灵活性和性能方面远远超过普通的串行闪存器件。
W25Q64将8M字节的容量分为128个块，每个块大小为64K字节，每个块又分为16个扇区，每个扇区4K个字节。
W25Q64的最小擦除单位为一个扇区，也就是每次必须擦除4K个字节。所以，这需要给W25Q64开辟一个至少4K的缓存区，这样必须要求芯片有4K以上的SRAM才能有很好的操作。
W25Q64的擦写周期多达10W次，可将数据保存达20年之久，支持2.7~3.6V的电压，支持标准的SPI，还支持双输出/四输出的SPI，最大SPI时钟可达80Mhz。

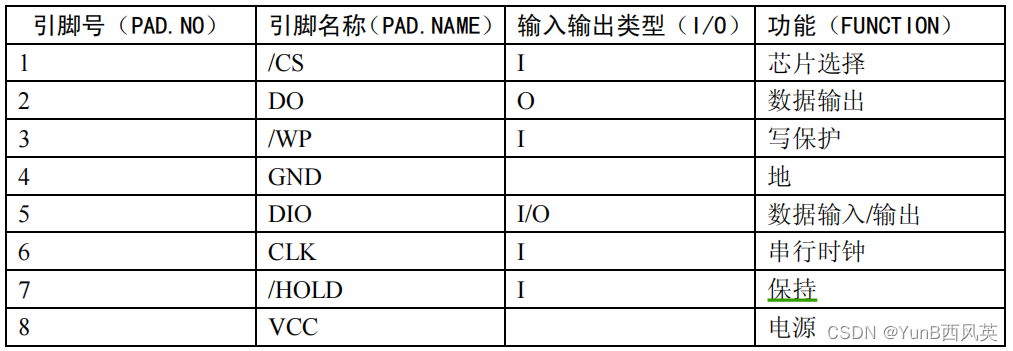

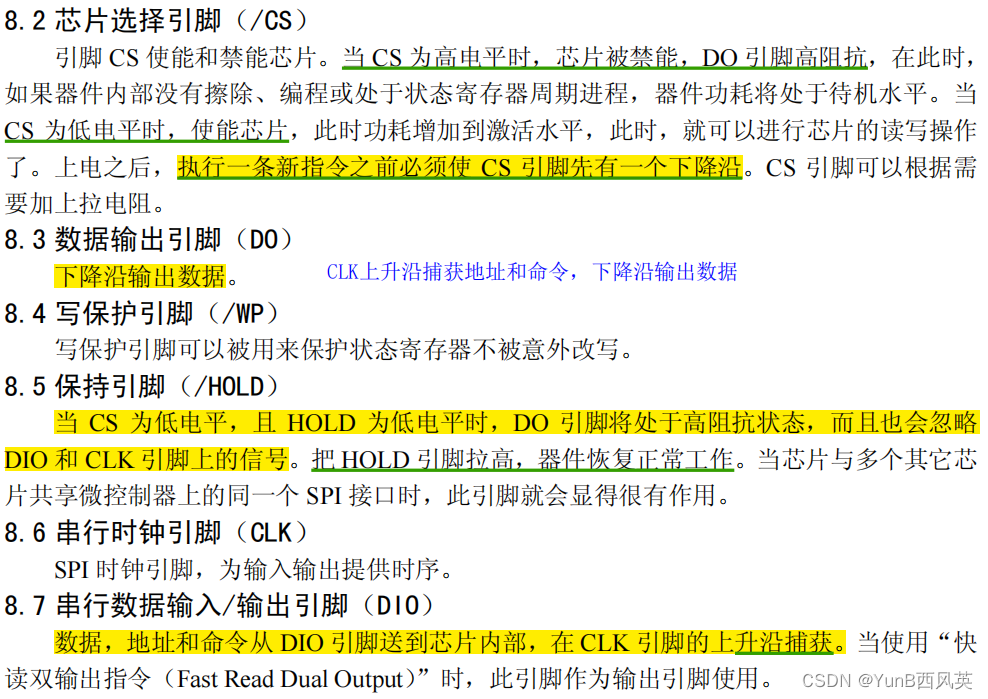

2. 引脚介绍

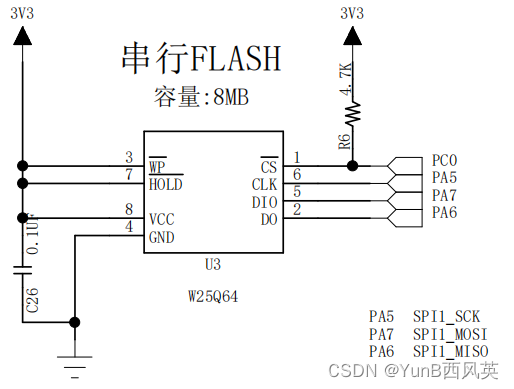

3. 原理图

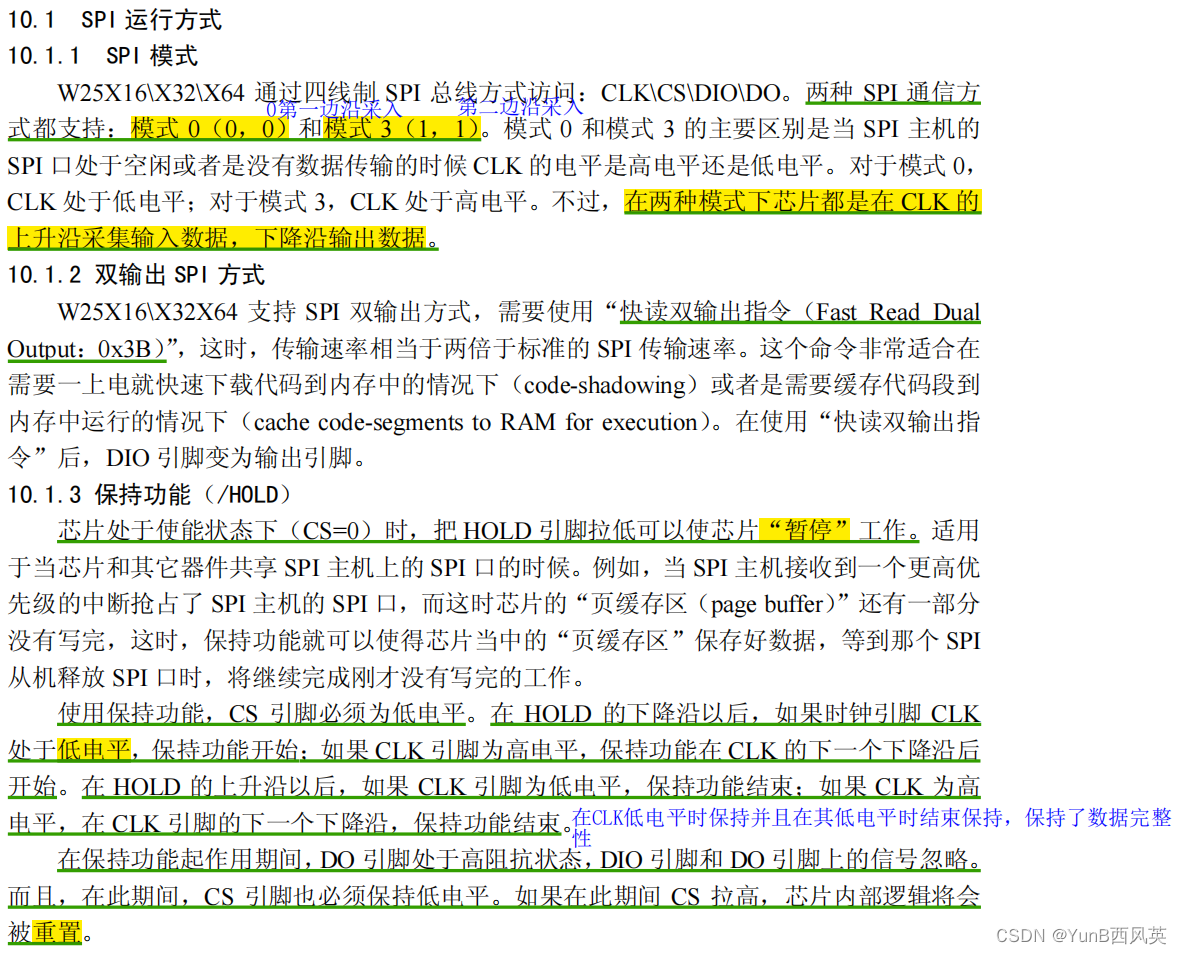

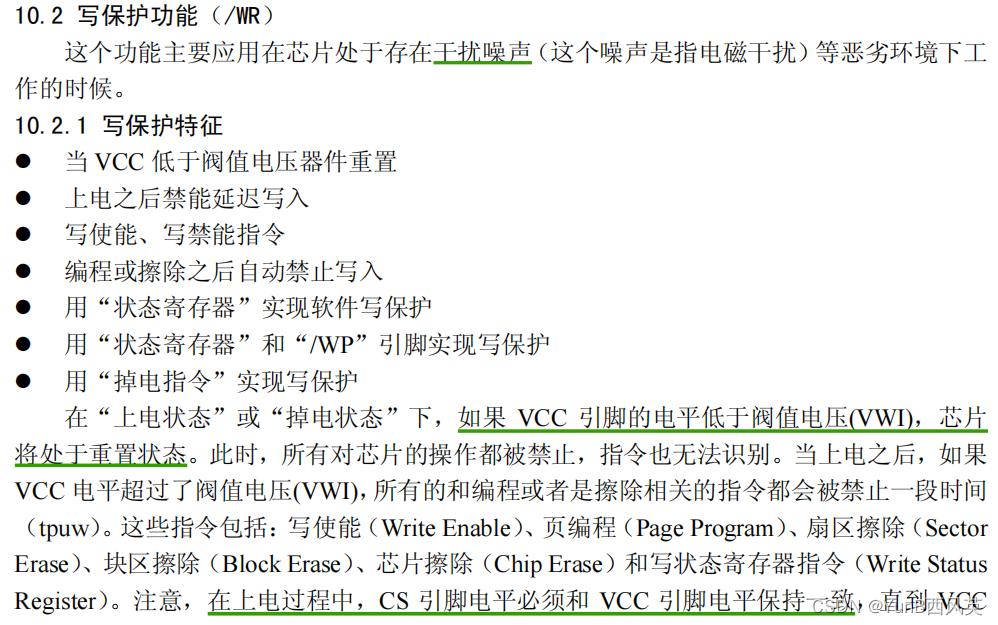

4. 功能介绍




参考资料：
W25Q64中文数据手册
W25Q64 Flash芯片原理与应用方案
W25Q64JVXGIQ

NAND FLASH
eMMC
非易失性存储器(ROM)
随机存取存储器(RAM)
静态随机存取存储器(SRAM)
动态随机存取存储器(DRAM)
同步动态随机存取内存(SDRAM)
DDR SDRAM
铁电存储器(FRAM)
字库芯片
存储器控制器
FPGA配置用存储器
多芯片封装存储器
内存卡
内存条/固态硬盘

传感器

压力传感器
传感器模块
力传感器与测压元件
心率传感器
NTC热敏电阻
PTC热敏电阻
温控开关

温度传感器

1、DS18B20——数字温度传感器（单总线）

1. DS18B20介绍


2. 引脚及应用电路


3. 内部结构框图


4. 存储器结构


5. 单总线介绍


6. 单总线电路规范


7. 单总线时序结构

   主机先拉低再拉高，从机接着拉低再拉高，代表初始化。

   主机先拉低，如果一直拉低，代表发送0；如果立即抬起来，代表发送1
   从机将会在主机拉低后30us后读取电平

   主机在发送时会先拉低15us，在这15us中从机保持低或拉高，主机在15us末尾读取电平

   低位在前

8. DS18B20操作流程


ROM指令（ROM Commands）：

• 搜索ROM（Search ROM）：该指令用于搜索总线上连接的所有DS18B20设备的唯一ROM代码。通过发送搜索设备指令，可以获取总线上所有DS18B20设备的地址，以便后续与特定设备进行通信。
• 读取ROM（Read ROM）：该指令用于从DS18B20传感器中读取设备的唯一ROM代码。通过发送读取ROM指令，可以获取特定DS18B20设备的地址。
• 匹配ROM（Match ROM）：使用该指令可以将总线上的通信限定为特定的DS18B20设备。发送匹配ROM指令后，只有匹配的设备会对后续的指令做出响应。
• 跳过ROM（Skip ROM）：使用该指令可以忽略总线上所有设备的地址，直接与总线上唯一一个DS18B20设备进行通信。适用于只连接一个DS18B20设备的情况。
• 使能温度报警搜索（Alarm Search）：该指令用于在总线上启动温度报警搜索过程。可以通过发送该指令，识别温度超过设定阈值的DS18B20设备。

功能指令（Function Commands）：

• 读取温度（Convert T）：该指令用于启动温度转换过程。在执行该指令后，DS18B20开始测量温度，并将结果存储在内部寄存器中。
• 写入温度设定值（Write Scratchpad）：该指令用于将温度设定值写入DS18B20传感器的内部寄存器。可以使用该指令设置温度报警阈值等参数。
• 读取温度设定值（Read Scratchpad）：该指令用于从DS18B20传感器的内部寄存器中读取温度设定值和其他配置参数。
• 复制温度设定值（Copy Scratchpad）：该指令用于将写入的温度设定值从内部寄存器复制到DS18B20的EEPROM中。通过执行该指令，可以确保温度设定值在掉电后仍然有效。
• 读取电源供应（Read Power Supply）：该指令用于读取DS18B20传感器的电源供应状态，以确定传感器是否正常供电。
• 写入温度报警阈值（Set Alarm Temp）：使用该指令可以将温度报警的上限和下限阈值写入DS18B20的报警寄存器，以便在温度超出设定范围时触发报警。

9. DS18B20数据帧

10. 温度存储格式


振动传感器
图像传感器
光敏电阻
槽型光电开关(光电晶体管输出)
槽型光电开关(逻辑输出)
反射式光电开关
环境光传感器
光纤/激光传感器
电流传感器
触摸芯片
霍尔传感器
位置传感器

姿态传感器/陀螺仪

1、BMI088——高精度姿态传感器

1. 元件介绍
   博世Sensortec BMI088是一款高性能六轴惯性测量单元（IMU），具有高振动稳定性，专为无人机和机器人应用而设计。 BMI088专门设计用于有效抑制由于PCB上的共振或整个系统的结构而可能发生的振动。除了高振动稳健性外，BMI088卓越的温度稳定性有助于提高估算滤波器性能，IMU具有极宽的24G加速度计范围。
   BMI088是一种系统级封装（SiP），将加速度计和陀螺仪组合到一个封装中。 BMI088支持高达400kHz的I2C和高达10MHz的SPI通信。加速度计和陀螺仪可以单独访问，也可以同步输出数据。 BMI088还具有可编程满量程范围、输出数据速率和中断。



2. 传感器原理图

   传感器采用3.3V供电，使用SPI/IIC通讯模式。


3. 引脚



4. 传感器功能介绍

   这里提到的数据读取频率 2000Hz是陀螺仪的数据最快读取频率，其加速度计的数据最快读取频率为1600Hz。
   加速度测量单位g为重力加速度，陀螺仪测量单位°/s为角度单位，这里注意角度制和弧度制的区别，三角函数使用的是弧度制。

5. 陀螺仪传感器内部寄存器对照表：


6. 加速度传感器内部寄存器对照表：

   BMI088作为一款成熟的惯性器件，可以读取传感器当前工作温度，但是温度传感器挂载与加速度计部分，这也就是说如果准备做温度补偿，需要在读取加速度计数据的同时读取温度数据。

7. 数据读取模式选择：读取频率、数据范围、以及滤波带宽的选择：
   加速度计部分：


   陀螺仪部分：



参考资料
高精度BMI088姿态传感器
陀螺仪数据处理(BMI088)（含程序）
BMI088
BMI088数据读取

温湿度传感器
气体传感器
液位传感器
人体感应传感器
超声波收发器
接近传感器
专用传感器
@@@@@@@@@@@@@@@@@@@@# 继电器
功率继电器
信号继电器
磁保持继电器
汽车继电器
簧片继电器
继电器插座及配件
宏发继电器
@@@@@@@@@@@@@@@@@@@@# 功能模块
音视频模块
电机驱动模块
OLED显示模块
LCD液晶显示模块
VFD真空荧光显示模块
其他模块
LED数码管
电源模块
LED点阵
传感器模块
智能功率模块

物联网/通信模块

USB转换模块
RFID模块

2G/3G/4G/5G模块

1、SIM7020C——无线通信模块

1. 元件介绍

• SIM7020C是一款多频段NB-IoT 无线通信模块，模块采用42 PIN LCC封装。
• SIM7020C拥有丰富的硬件接口，包括串口，GPIO，ADC等，这也使得模块具备丰富的扩展性，为用户的产品开发提供了极大的便利性。
• SIM7020C的封装和SIM800C模块兼容，可以尽可能缩短客户研发时间，加快客户产品投放市场的速度。
• SIM7020C模块是低延迟、低功耗、低吞吐量应用的最优解决方案，非常适用于如表计、远程控制、资产跟踪、远程监控、远程医疗、共享单车等物联网应用。



2. 优点：

• 低功耗：模块支持PSM和eDRX低功耗模式，理论上两节5号电池可支持10年。
• 广覆盖：相比较GSM，NB-IoT有很强增益，信号覆盖很广，这也使得产品在类似地下室之类的位置具备无线通讯能力。
• 支持用户平滑升级：模块封装兼容SIM800C模块，方便用户平滑升级。

PSM模式

3. 产品详情

4. 引脚



   供电接口中，VBAT连接稳压3.3V，VDD_EXT连接电平转换电路，VDD_3V3给板子供电（进入PSM 模式后掉电）


   VBAT通过四个电容滤波（两个极性，两个无极性）
   复位引脚通过一个二极管被微处理器控制




参考资料：
SIM7020C
NB-IOT模组
PSM模式
通信模块——SIM7020

LoRa模块
ZigBee模块

蓝牙模块

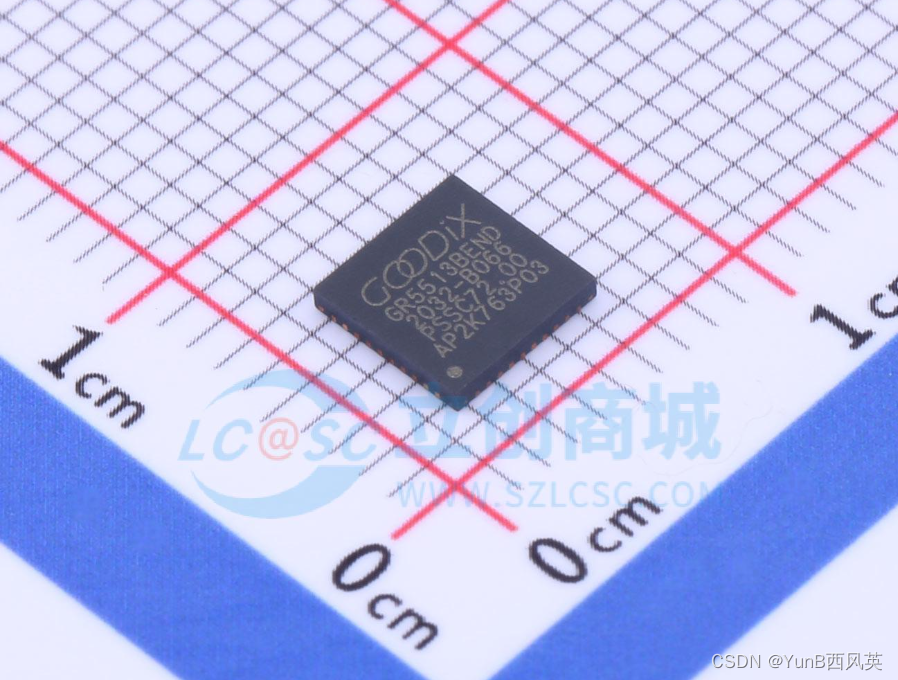

1、GR5513——蓝牙模块

1. 元件介绍



GR551x系列芯片是支持Bluetooth 5.1的单模低功耗蓝牙系统级芯片（SoC），可以配置为广播者（Broadcaster）、观察者（Observer）、中央设备（Central）或外围设备（Peripheral），并支持上述各种角色的组合应用，可广泛应用于物联网（IoT）和智能穿戴设备领域。

GR551x系列架构以ARM® Cortex®-M4F CPU为核心，集成Bluetooth 5.1协议栈、2.4 GHz RF收发器、片上可编程存储器Flash、RAM以及多种外设。

GR551x软件开发工具包（Software Development Kit，SDK）为GR551x SoC提供全面的软件开发支持，包含协议栈、应用实例及外设驱动程序。

GR5515 Starter Kit开发套件基于GR551x SoC设计，便于用户使用开发板进行快速开发。

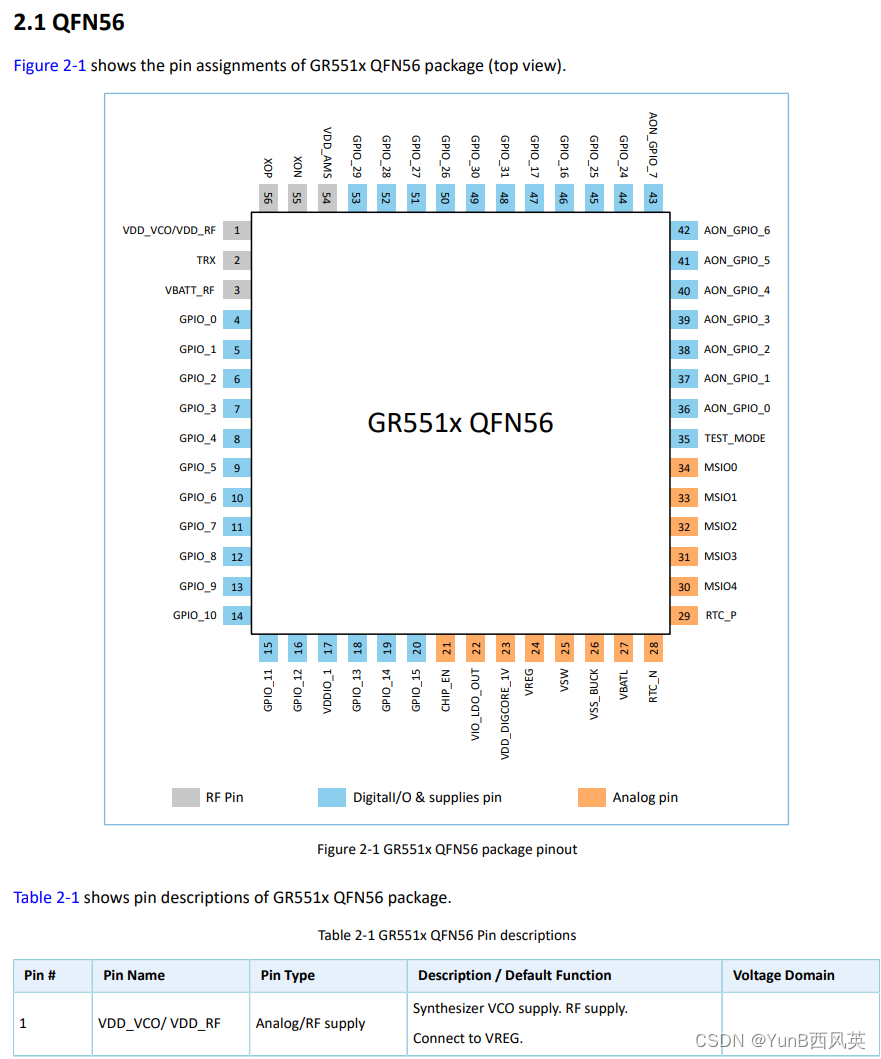

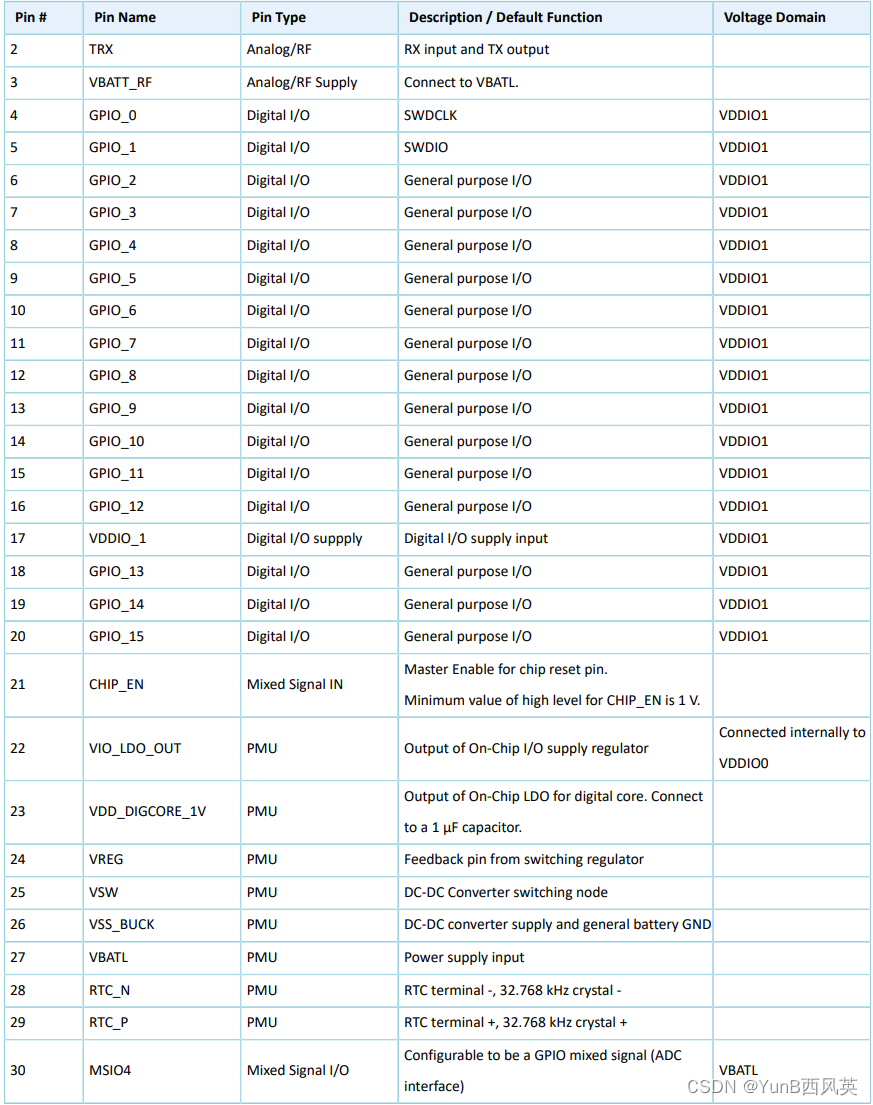

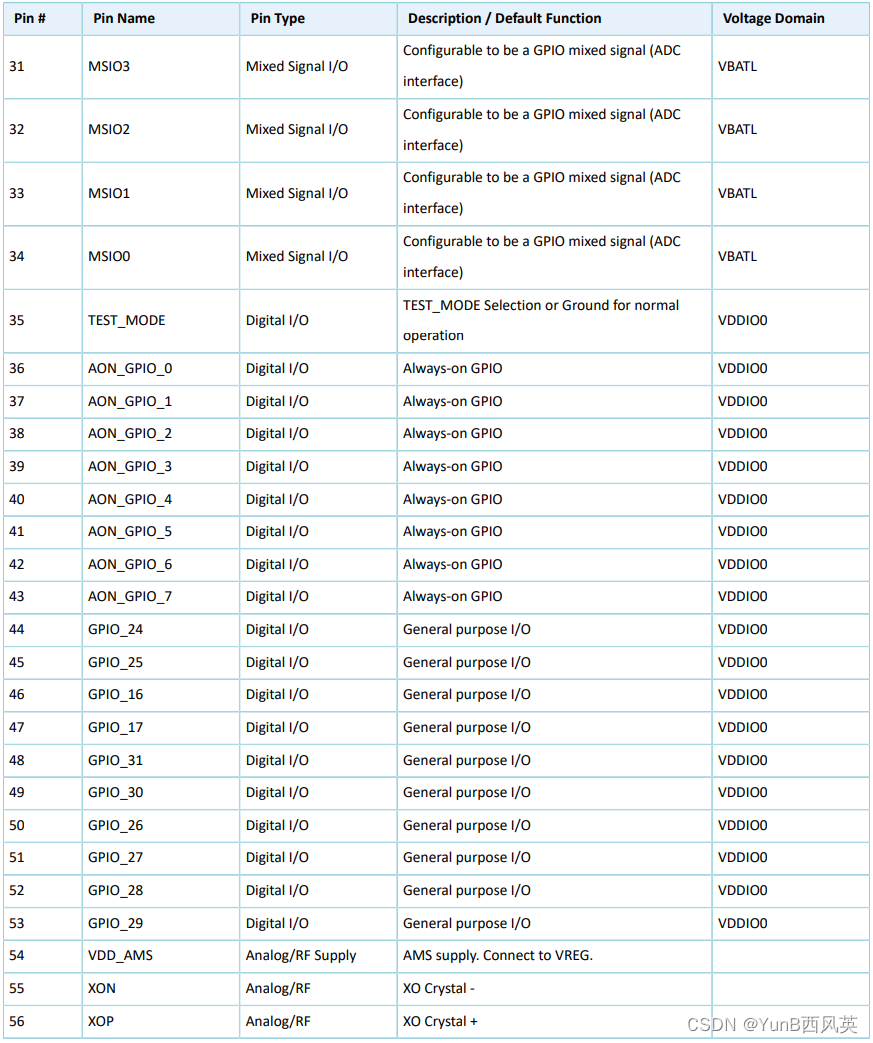

2. 引脚介绍




参考资料：
单模 低功耗蓝牙5.1SOC
GR551x系列
【经验】汇顶科技低功耗蓝牙SoC芯片GR551x快速入门指导
CAN总线模块
RS485总线模块
RS232总线模块
以太网模块
WiFi模块

卫星定位模块

1、MAX-M8Q-10A——GNSS 模块

1. 元件介绍

• 易于制造的小型 GNSS 模块
• 同时接收 3 个 GNSS 系统（GPS、Galileo、GLONASS、北斗）的信号
• 行业领先的 –167 dBm 导航灵敏度
• 多种产品型号，确保满足不同的性能和成本要求
• 微型 LCC 封装
• 卓越的反欺骗和抗干扰能力
• 与 MAX-7 和 MAX-6 引脚兼容

独立式并发GNSS模块中的MAX-M8系列采用业界认可的MAX外形尺寸，具有u-blox M8引擎的卓越性能。
u-blox M8并发GNSS引擎借助双频射频前端，可智能使用来自两个GNSS(GPS、GLONASS和北斗）系统的大量可见卫星，以进行可靠定位。对于注重性能的应用来说，MAX-M8系列是理想的选择。
MAX-M8系列具有高度的灵敏性，采集时间短，同时可使系统保持低功耗。经优化的MAX‑M8C适用于成本敏感型应用，具有极低的功耗。
MAX-M8Q 可为有源和无源天线设计提供最佳性能；而经过优化MAX-M8W，凭借其卓越性能，是有源天线的理想之选。
采用业内认可的MAX外形尺寸，可轻松从之前的MAX系列产品中进行迁移。即使是在不利于GNSS的环境中，其精密的射频架构及干扰抑制功能可确保具有最佳的性能。
MAX‑M8模块采用微型封装，不仅具有高度的集成功能，还具有灵活的连接选项。对于具有严格尺寸和成本要求的工业应用来说，它是理想的选择。
MAX-M8Q采用无卤（绿色）设计，是客户应用的理想选择。
DDC（I2C兼容) 接口可供连接，并可与绝大多数的u-blox蜂窝模块实现协同作用。u-blox M8模块采用符合AEC-Q100标准的GNSS芯片，在经ISO/TS 16949认证的工厂中制造，并对系统进行了全面测试。

2. 原理图 与 封装

参考资料
MAX-M8 系列（文档下载）
MAX-M8Q-10A
MAX-M8 系列 小型 u-blox M8 GNSS 模块
Ublox-MAX-M8接收机配置和协议的获取

射频模块

电源芯片

线性稳压器(LDO)

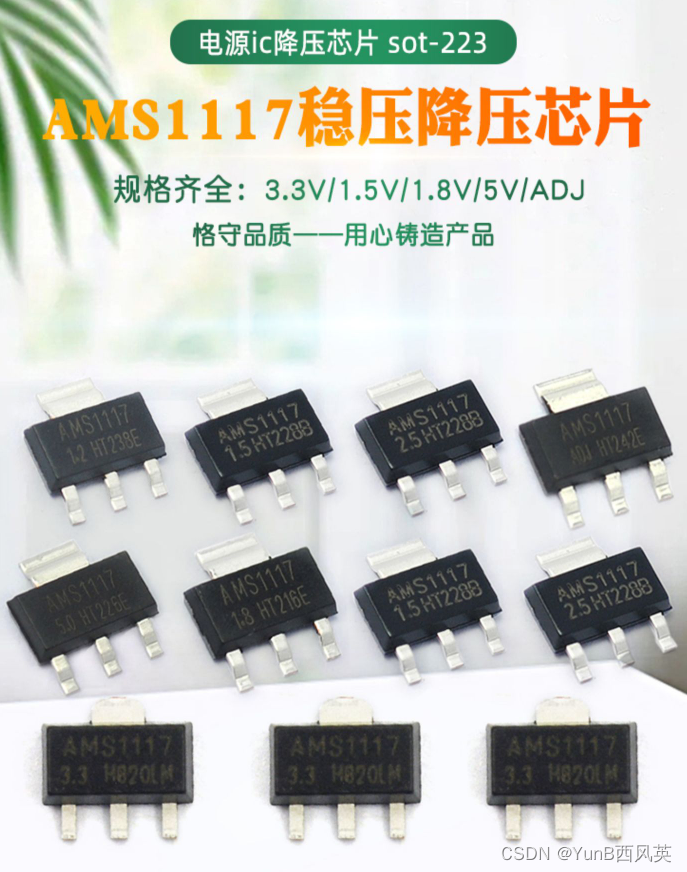

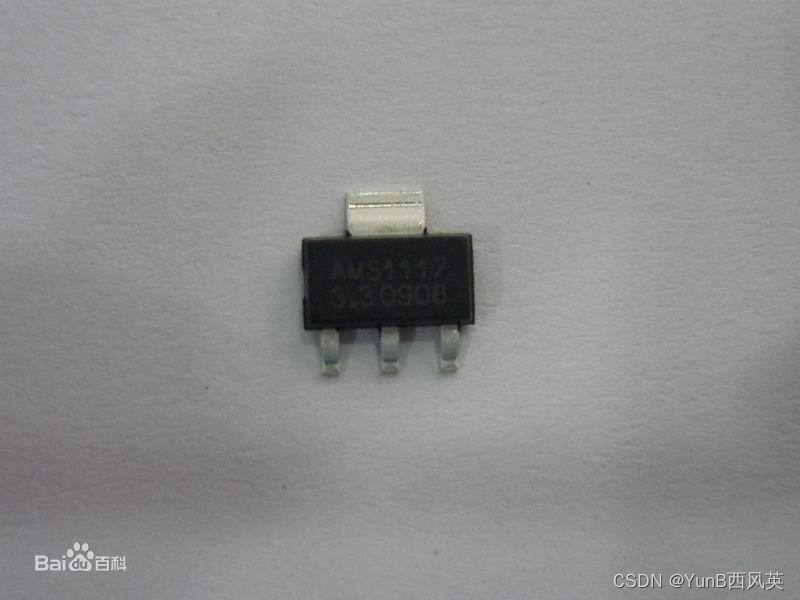

1、AMS1117-3.3 线性稳压电源芯片

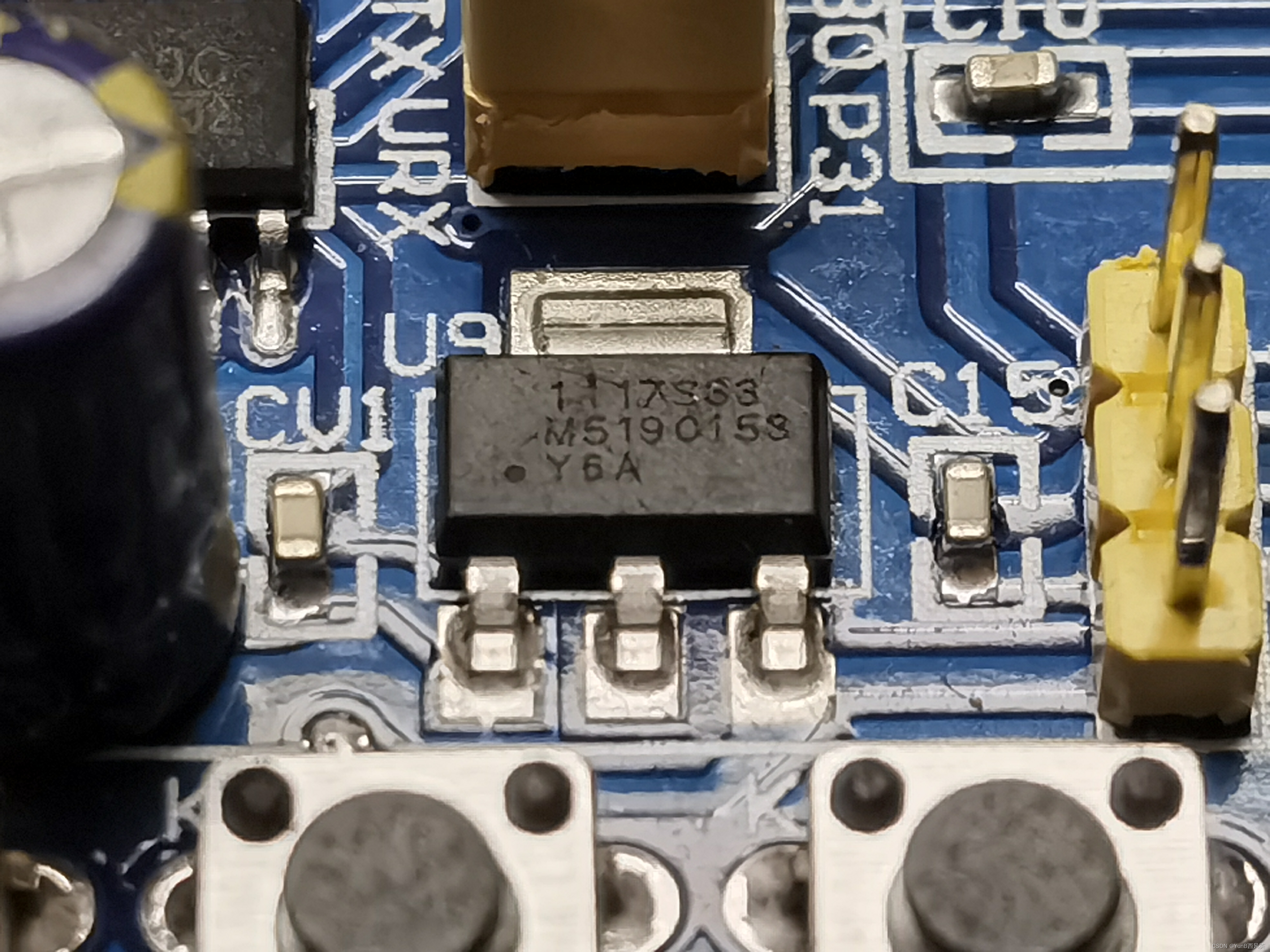

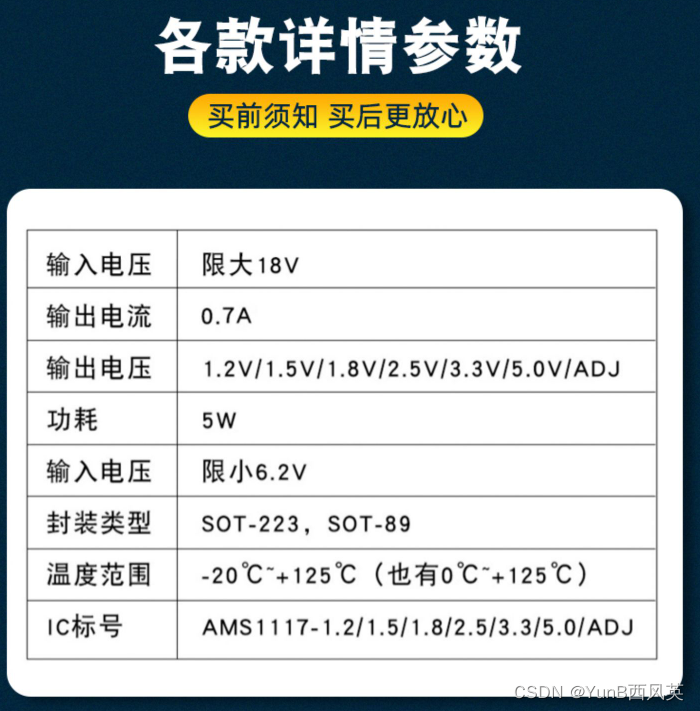

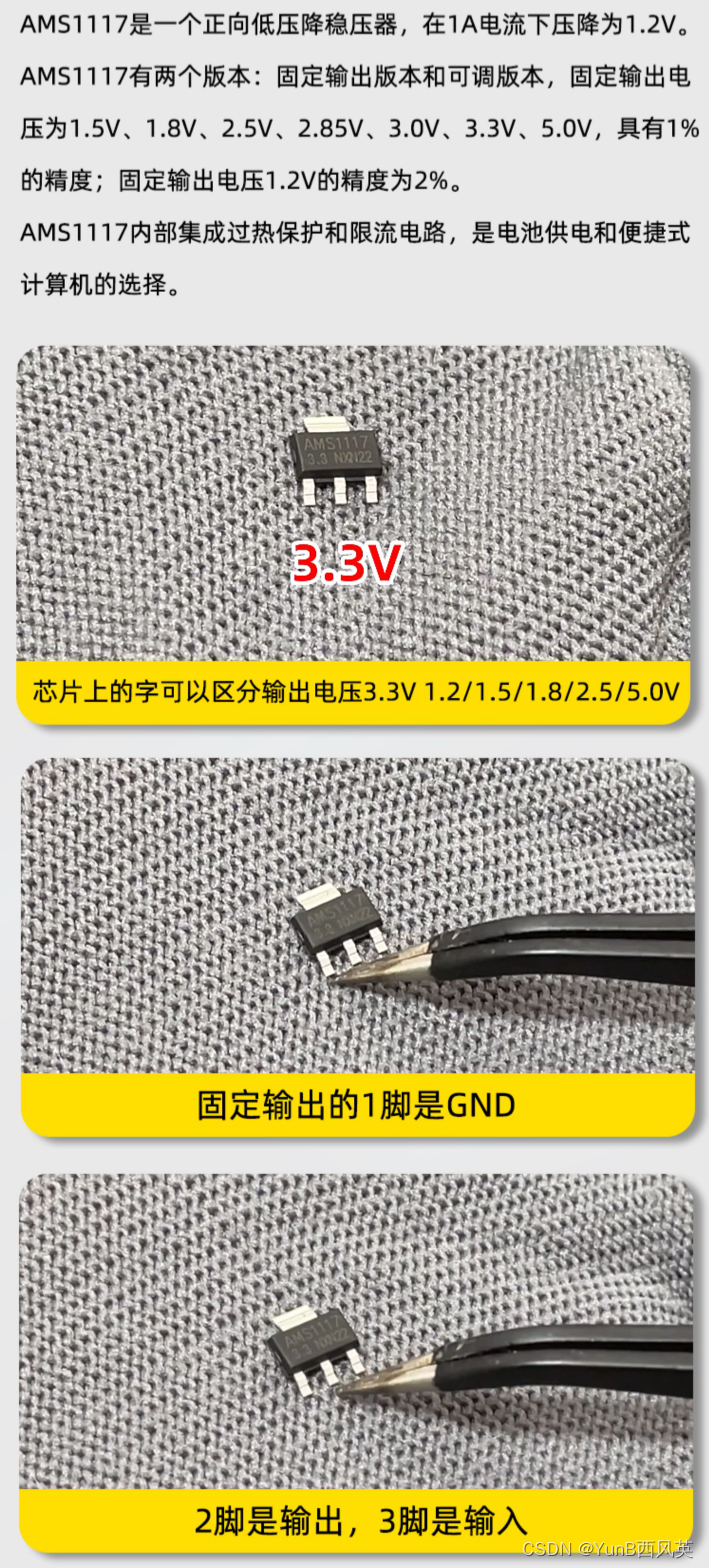

1. 器件信息



   上边的引脚是4脚，在芯片内部和2脚是连着的，都是电压输出

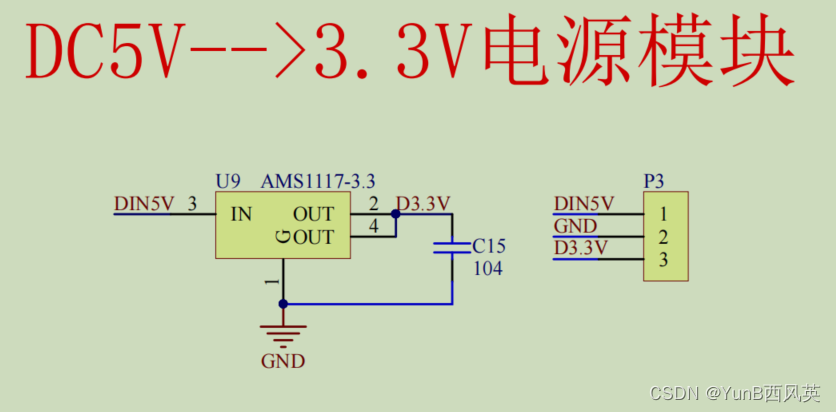

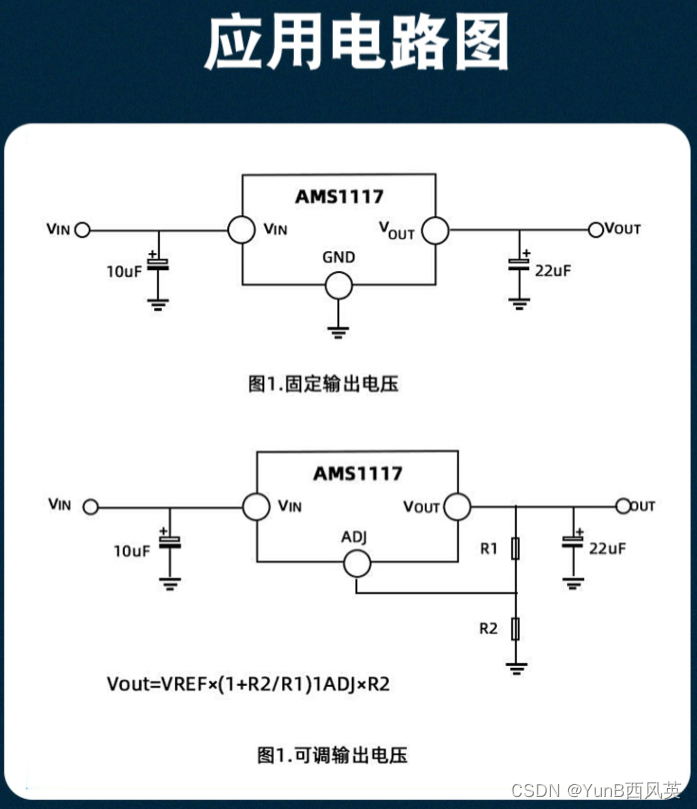

2. 原理图如下



链接：
ASM1117-3.3V稳压芯片的典型电路图及分析
【电路收藏夹】AMS1117稳压电路
ASEMI线性稳压电源芯片AMS1117-3.3参数及接线电路图
AMS1117-3.3V 1.5/1.8/5.0vADJ稳压asm1117电源ic降压芯片sot-223

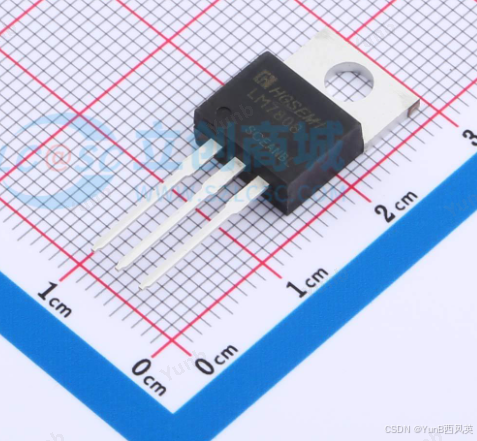

2、LM7808——固定电压稳压器（+12转+8）

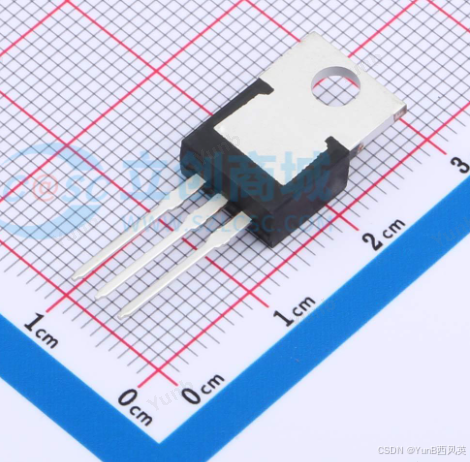

1. 器件信息
   LM7808是一款三端集成的稳压电路，能够准确的降压到+8V，输入要保证为 12V 直流电源，保证输入比输出稳压值 8V 高出一定压差，即可实现 8V稳压。

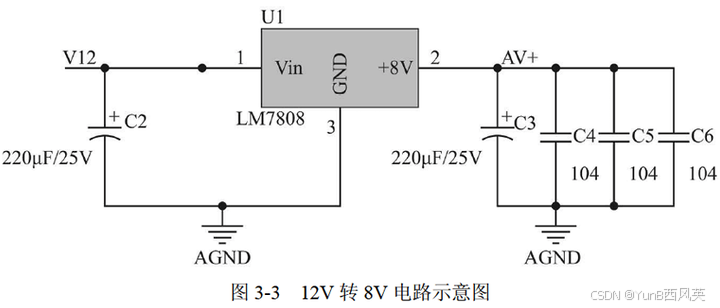

2. 原理图信息

   电路两端的电容作用都为滤波，用来平滑电压与提高抗干扰能力。
   其中输出端可并联 220HF/25V 的电解电容，其白谐频率小，能够起到储能滤波的功能，消除低频干扰。
   但是由于大电容的电解电容自身存在一定的电感，对于高频信号以及脉冲干扰信号无法有效滤除，因此，设计中一般会并联一个或几个容值比较小的陶瓷电容，以达到滤除高频干扰信号的作用。

DC-DC电源芯片

1、TPS5430DDAR—— 降压转换器

1. TPS5430DDAR概述
   TPS5430DDAR是一个高输出电流PWM转换器，集成了低电阻，高端N沟道MOSFET。包含在基板上的具有所列功能的区域是高性能电压误差放大器，可在瞬态条件下提供严格的电压调节精度；欠压锁定电路，防止在输入电压达到5.5 V之前启动；内部设置的慢启动电路以限制浪涌电流；以及电压前馈电路以改善瞬态响应。使用ENA引脚，关断电源电流通常降至18?A。其他功能包括高有效使能，过流限制，过压保护和热关断功能。为了降低设计复杂性和外部组件数量，TPS543x反馈环路在内部得到补偿。
2. 产品特性
   宽输入电压范围：
   TPS5430：5.5 V至36 V
   TPS5431：5.5V至23 V
   高达3A的连续（峰值4A）输出电流
   110mΩ集成MOSFET开关可实现高达95％的高效率
   宽输出电压范围：可调至低至1.22 V，初始精度为1.5％
   内部补偿可最大程度减少外部零件数量
   固定500 kHz开关频率，适用于较小的滤波器尺寸
   输入电压前馈改善了线路调整率和瞬态响应
   具有过流限制，过压保护和热关断保护的系统
   –40°C至125°C的工作结温范围
   采用小型耐热增强型8引脚SO PowerPAD封装

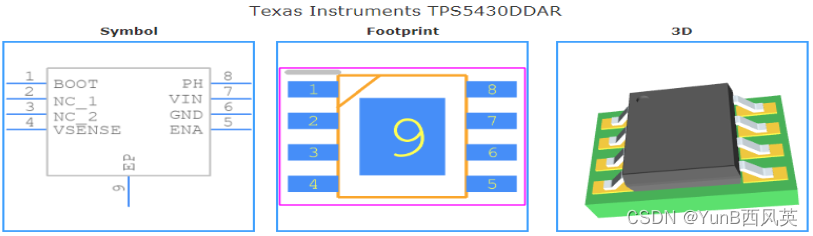

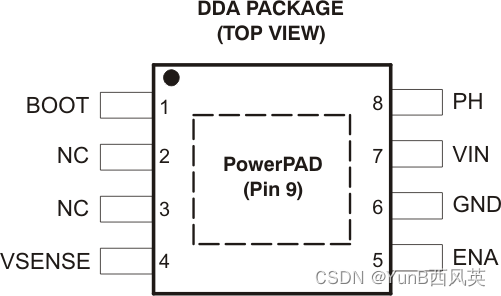

3. TPS5430引脚图



• BOOT：高侧场效应管晶体管栅极驱动器的升压电容器。从BOOT引脚到PH引脚连接0.01uf低ESR电容。（ESR:理论上，一个完美的电容，自身不会产生任何能量损失，但是实际上，因为制造电容的材料有电阻，电容的绝缘介质有损耗等各种原因导致电容变得不完美。这个损耗在外部，表现为就像一个电阻跟电容串联在一起，所以就起了个名字叫“等效串联电阻”，在多数场合，低ESR的电容，往往比高ESR的有更好的表现）（电容推荐使用X7R或X5R级电介质，因为它们的温度稳定）
• NC：空脚。
• VSENSE：调节器的反馈电压。连接到输出分压器。
• ENA：:开/关控制。低于0.5V,设备停止转换，管脚浮空，来使芯片使能。
• GND：接地。
• VIN：输入电源电压。VIN引脚到GND引脚，去靠近器件封装的高质量，低ESR陶瓷电容。
• PH：高侧功率MOSFET的来源，连接外部电感和二极管。

4. TPS5430封装内部结构及功能：

• ①晶振（Oscillator）频率。固定500kHz转换速率，使得在同样的输出波纹要求下产生更小的输出电感。
• ②基准（Reference）电压。通过缩放温度稳定能隙带电路的输出范围，基准电压系统产生精确的基准信号。经测试，在允许的温度范围内，1.221V电压输出时能隙带和缩放电路保持平衡。
• ③ ENA（使能脚）和（ Slow Start）内部软启动。当ENA脚上的电压超过极限电压时转换器和内部的软启动开始工作， 低于极限电压，转换器停止工作软启动开始复位。ENA脚接地或电压小于015V时转换器停止工作。ENA脚可以悬空。
• ④ UVLO （欠压锁定）。TPS5430带有UVLO电路。无论在上电或掉电过程中，只要V IN（输入电压）低于极限电压，转换芯片不工作。UVLO比较器的典型迟滞值为330mV.
• ⑤ Boost CaPACitor （启动电容）。在BOOT脚和PH脚间连接0.01μF的陶瓷电容，为MOSFET的高端提供门电压。
• ⑥ VSENSE（外部反馈）and Internal CompensaTIon（内部补偿）。输出电压通过外部电阻分压被反馈到VSENSE脚。在稳定状态下， VSENSE脚的电压等于电压参考值1.221V.TPS5430拥有内部补偿电路， 简化了芯片设计。
• ⑦ Voltage Feed Forward （电压正反馈）。内部的电压正反馈保证了无论输入电压如何变化电源芯片都有一个恒定的增益。这大大简化了稳定性分析， 改进了瞬态响应。TPS5430的正反馈增益典型值为25.
• ⑧ Pulse - W idth - ModulaTIon Control（脉宽控制）。转换器采取固定频率控制方式。
• ⑨ Overcurrent ProtecTIon （过流保护）。过流保护电路使得电流超过极限值时，内部的过流指示器设置为真，过流保护被触发。
• ⑩ Thermal Shutdown （热关断）。接点温度超过了温度关断点，电压参数被置为地，高端MOSFET关断。受软启动电路的控制， 当接点温度降到比温度关断点低14℃时，芯片重新启动。

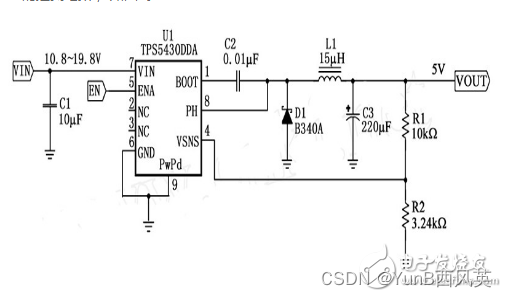

5. TPS5430芯片原理图
   在对TJ - 2型体积式应变仪数据采集系统的供电电源设计过程中， 首先要根据工作要求确定设计参数， 然后根据参数设计电路和选择外围元器件。

• （1） 设计参数要求输入电压范围： 10.8~19.8V;输出电压： 5V;输入波纹电压： 300mV;输出波纹电压： 30mV;输出额定电流： 3A.
• （2） 应用电路本系统电源设计选用TPS5430的经典电路， 如图。

• （3） 元件的选择
  ① 输入电容。
  TPS5430需要一个稍大些的退耦电容。这里推荐10μF（C 1）的高性能陶瓷电容。也可以选择小一点的电容，但要满足输入电压和额定电流波纹要求。
  ②输出滤波器件。
  输出滤波器件， 即L 1、C 2.TPS5430具有内部补偿电路。输出电感与最大输出电流有关， 这里选择15μH电感。输出电容是影响额定电压、额定波纹电流和等价阻抗（ ESR） 的重要设计因素。此应用中选择220μF输出电容， 此时电路中产生的RMS波纹电流为143mA， 需要最大的ESR为40MΩ。
  ③输出电压设置。
  输出电压由VSENSE脚的电阻（R 1、R 2 ） 决定。如果输出电压5.0V， 参考电压1.221V， R1为10kΩ， 则确定R2为3.24kΩ。
  ④ BOOT （启动） 电容。
  BOOT电容C 2选择0.01μF.
  ⑤捕获二极管。
  TPS5430需要外部捕获二极管， 选择B340A， 它的反向电压为40V， 正向电流3A， 正向电压0.5V.

6. TPS5430PCB设计

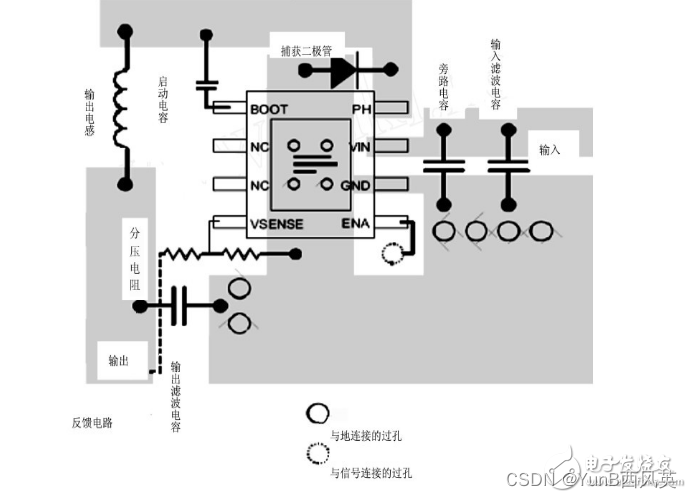

   电路板设计TI公司推荐了TPS5430的10.8~19.8V输入转5V输出电压电路板布线和元器件放置方式图， 如图。TPS5430的电路板设计过程中要遵循一般电源转换芯片电路的设计原则， 以达到预期效果。另外还有两点需要注意：

• ① PowerPAD要求与地相连， 可在芯片正下方放置焊盘， 并打过孔， 以方便正确马爱虹等： 电源转换芯片TPS5430及其应用焊接。
• ②对ENA脚没有特殊要求时可悬空， 也可预留出信号过孔。


链接
tps5430芯片封装及应用电路
TPS5430DDAR型号芯片的学习
TPS5430DDAR
TPS5430DDAR

2、MP1584EN-LF-Z——降压型转换器

1. 元件介绍
   MP1584是一款集成了内部高压侧高压功率MOSFET的高频降压开关稳压器。
   它提供3A输出，电流模式控制，环路响应快，易于补偿。
   宽广的4.5V至28V输入范围可适应各种降压应用，包括汽车输入环境中的应用。
   工作静态电流为100µA，可用于电池供电的应用。通过在轻负载条件下降低开关频率以降低开关和栅极驱动损耗，可在较宽的负载范围内实现高功率转换效率。
   频率返送有助于防止电感电流在启动和过热关断期间失控，从而提供可靠的容错操作。
   通过1.5 MHz的开关，MP1584能够防止电磁干扰(EMI)噪声问题，例如在AM无线电和ADSL应用中发现的问题。



2. 输入电压范围：
   4.5V~28V

3. 输出电压范围：
   0.8V~25V

4. 输出电压关系式：


5. 参考电路：


   注：EN引脚有效的最小电压为1.35V。引脚的电压范围为-0.3V~6V

6. 针对5V以及FPGA所需的1.2V、2.5V、3.3V电压分别对其进行电路设计
   （FPGA内部电源供电是有顺序的：1.2V（内核）–>>2.5V（辅助）–>>3.3V（I/O）可理解为先大脑有意识，然后再支配其他部位）

Vout(V)	L1（uH）	C2(uF)	R3(kΩ)	C3(PF)	C6	R1(kΩ)	R2(kΩ)
5	15~22	22	100	150	none	211.05	40.2
1.2	4.7	47	105	100	none	20.1	40.2
2.5	4.7~6.8	22	54.9	220	none	85.425	40.2
3.3	6.8~10	22	68.1	220	none	124	40.2

（1）5V电源设计

注：因为EN引脚上最大电压为6V，故对24V进行分压设计
（2）1.2V电源设计

注：按照FPGA内部上电顺序，先转换1.2V

（3）2.5V电源设计

注：EN引脚的电压最低为1.35V，因此要想实现1.2V控制2.5V输出，需要添加MOS管开关。

（4）3.3V电源设计

注：在电源设计中一般在输入和输出电源上都要加电容。

参考资料
MP1584EN-LF-Z
MP1584EN-LF-Z
MP1584EN降压型转换器学习

DC-DC控制芯片
AC-DC控制器和稳压器
电压基准芯片
电流源/恒流源
电机驱动芯片
监控和复位芯片
功率电子开关
栅极驱动IC
电池管理
以太网供电(PoE)控制器
无线充放电芯片
专业电源管理(PMIC)
激光驱动器
电源模块
电流感应放大器
LED驱动
@@@@@@@@@@@@@@@@@@@@# 单片机/微控制器
单片机(MCU/MPU/SOC)
数字信号处理器(DSP/DSC)
可编程逻辑器件(CPLD/FPGA)
预售MCU

逻辑器件

逻辑门
反相器
锁存器
移位寄存器
触发器

缓冲器/驱动器/收发器

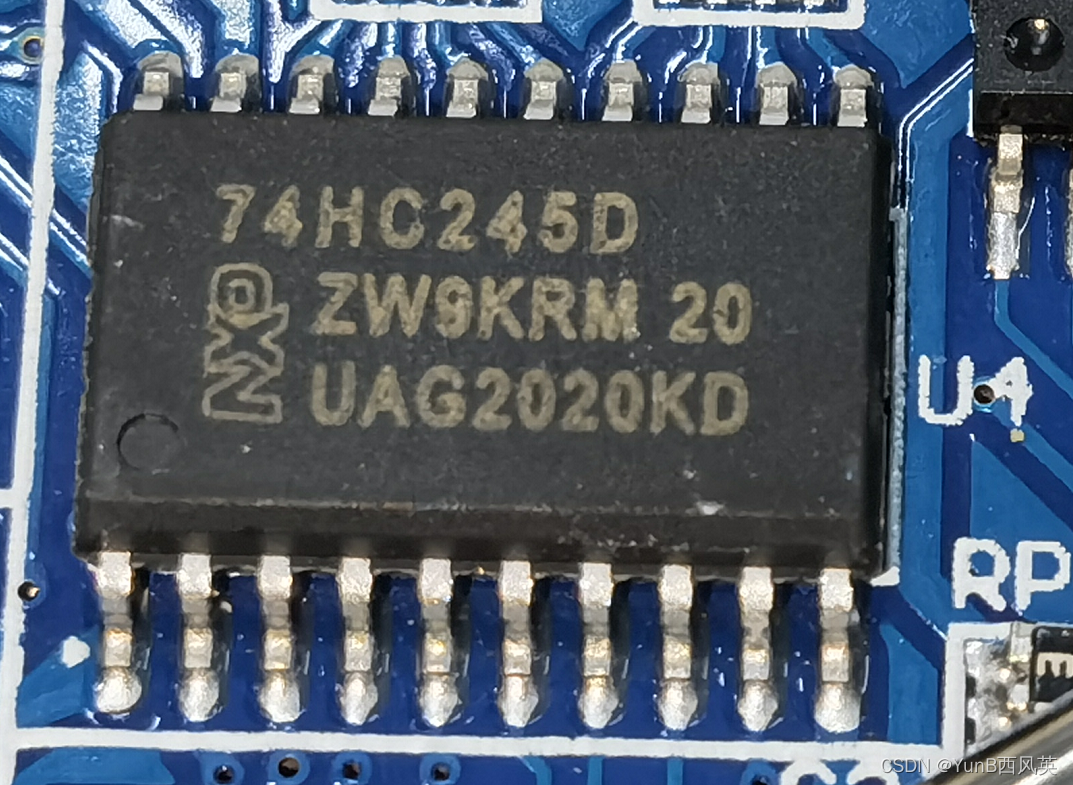

1、74HC245D——双向数据缓冲器

OE接地工作，OE接VCC停止工作
DIR接VCC为 A向B发送数据，DIR接低电平为 B向A发送数据

类型	数据
系列 ：	74HC
逻辑类型 ：	收发器，非反相
电压 ：	2 V ~ 6 V 工作
温度 ：	-40°C ~ 125°C
外壳 ：	(7.5mm 宽)
输出电流高，低 ：	7.8mA, 7.8mA
每个元件的位元数 ：	8
元件数 ：	单针脚数:20
电源电压:	5V
电源电压 最大:	6V
电源电压 最小:	2V
表面安装器件:	表面安装
输入数:	1
逻辑功能号:	245
辑芯片功能:	八总线收发器(三态)
逻辑芯片基本号:	74245
逻辑芯片系列:	HC
门电路数:	8
接口类型:	BUS, TTL
收发器数:	8
74HC245D引脚图：

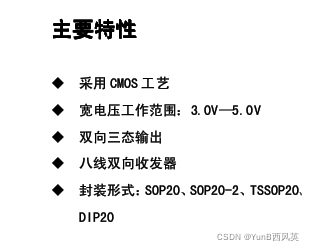

74HC245D特性：

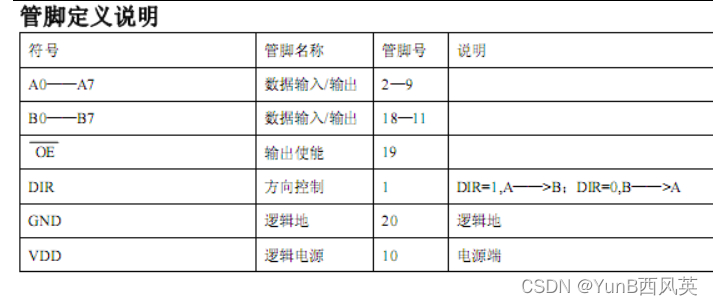

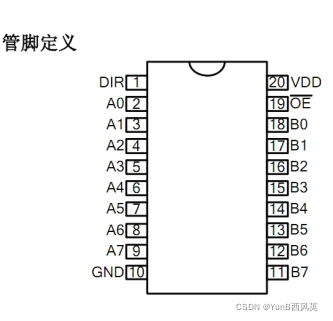

74HC245D管脚定义：

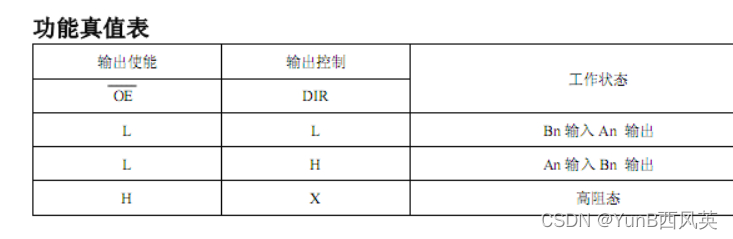

74HC245D真值表：

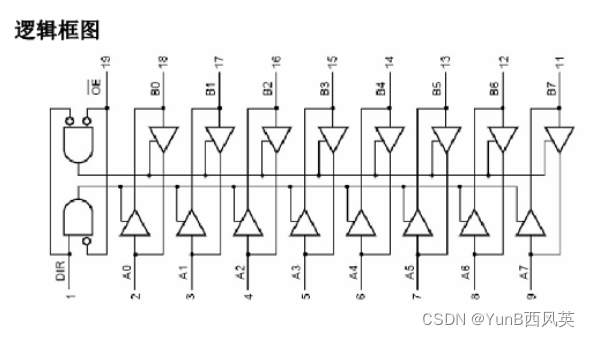

74HC245D逻辑图：

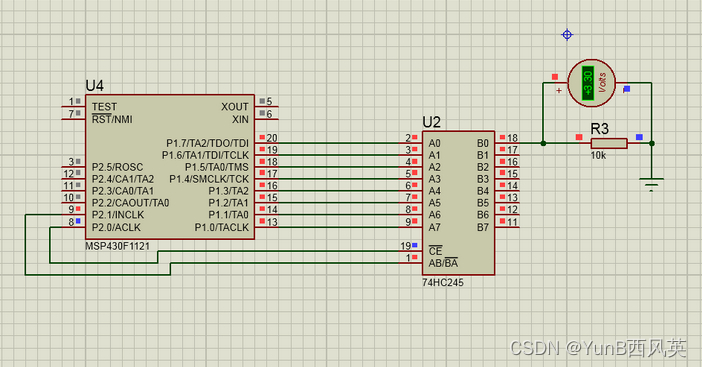

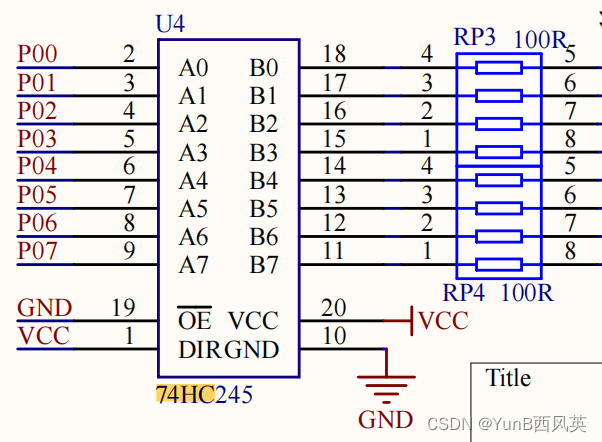

74HC245D应用电路：

2、SN74LVC1T45DBVR——单位双电源总线收发器

1. 元件介绍
   SN74LVC1T45DBVR是一款单位双电源总线收发器，具有可配置电压转换和三态输出.这款单位非反相总线收发器使用两个独立的可配置电源轨.A端口旨在追踪VCCA.VCCA接受1.65至5.5V电源电压.B端口旨在追踪VCCB.VCCB接受1.65至5.5V电源电压.这允许通用低电压双向转换，包括1.8，2.5，3.3和5V电压节点之间.设计用于两条数据总线之间的异步通信.方向控制(DIR)输入的逻辑电平启用B端口输出或A端口输出.当B端口输出启用时，设备从A总线传输数据到B总线，当A端口输出启用时，设备从B总线传输数据到A总线.A与B端口上的输入电路始终处于活动状态，并且必须施加逻辑高电平或低电平以防止过高ICC与ICCZ.

• 端口可在全1.65至5.5V电源范围内工作
• VCC隔离功能
• DIR输入电路参考VCCA
• 低功耗，最大ICC为4A
• 3.3V时，±24mA输出驱动
• Ioff支持部分关断模式运行
• 420，210，140和75Mbps最大数据速率
• 闭锁性能超过100mA，JESD 78，Class II



2. 引脚图



3. 功能

• 这款 1 位同相总线收发器使用两个独立的可配置电源轨。A 端口旨在跟踪 VCCA。VCCA可接受从 1.65V 到 5.5V 范围内的任意电源电压。B 端口旨在跟踪 VCCB。VCCB可接受从 1.65 至 5.5V 间的任一电源电压值。这可实现 1.8V，2.5V，3.3V和 5V 电压节点间的通用低压双向转换。
• SN74LVC1T45 旨在实现两条数据总线间的异步通信。方向控制 (DIR) 输入的逻辑电平将会激活 B 端口或 A 端口输出。当 B 端口输出被激活时，此器件将数据从 A 总线发送到 B 总线，而当 A 端口输出被激活时，此器件将数据从 B 总线发送到 A 总线。A 端口和 B 端口上的输入电路一直处于激活状态并且必须施加一个逻辑高或低电平，从而防止过大的 ICC 和 ICCZ。
• SN74LVC1T45 旨在实现通过 VCCA 对 DIR 输入电路供电。该器件完全符合使用 Ioff 的部分断电应用的规范要求。Ioff 电路禁用输出，从而可防止其断电时破坏性电流从该器件回流。VCC 隔离特性可确保 VCC 中的任何一个是否接地，然后两个端口都处于高阻抗状态。

参考资料
SN74LVC1T45DBVR
SN74LVC1T45DBVR
SN74LVC1T45DBVR

转换器/电平移位器
数字比较器
计数器/分频器
奇偶生成器/校验器

信号开关/编解码器/多路复用器

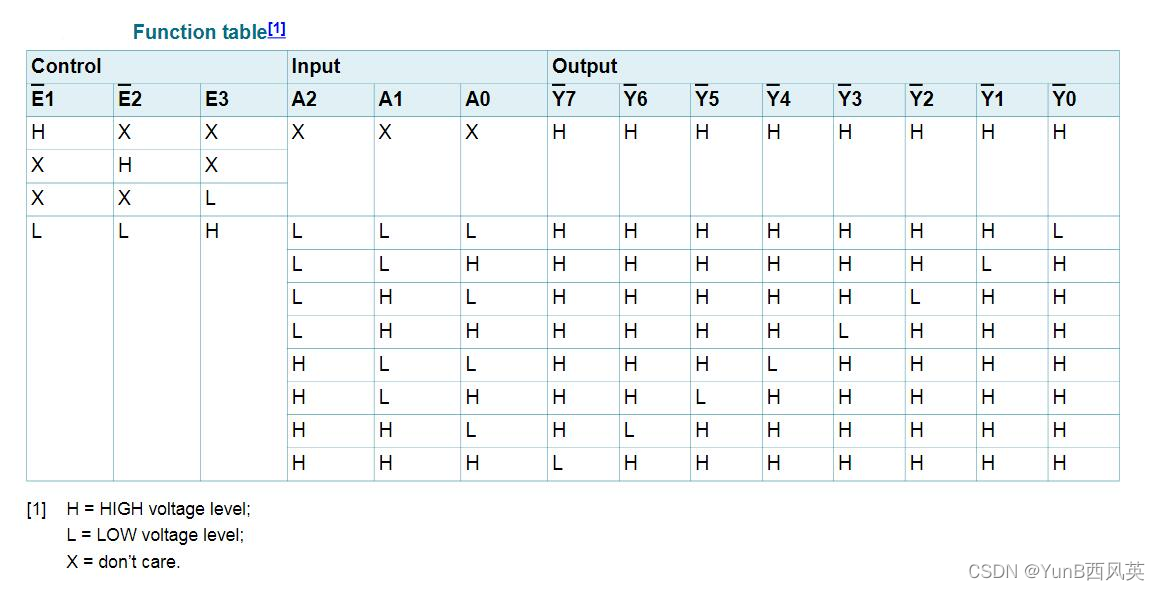

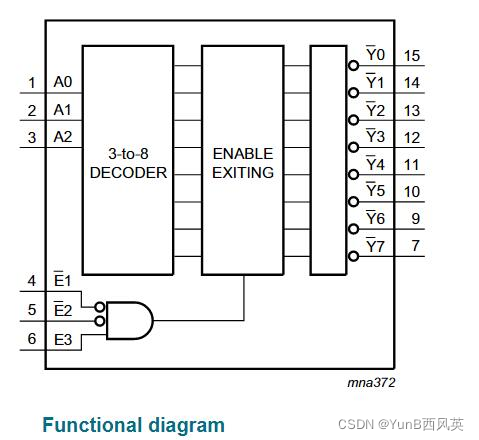

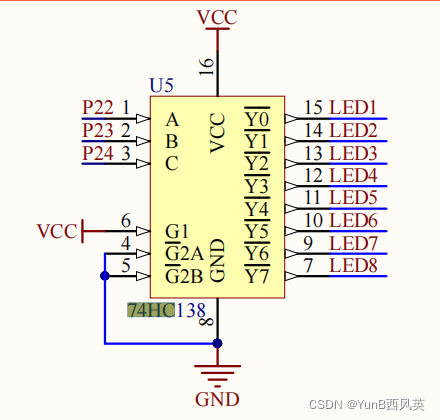

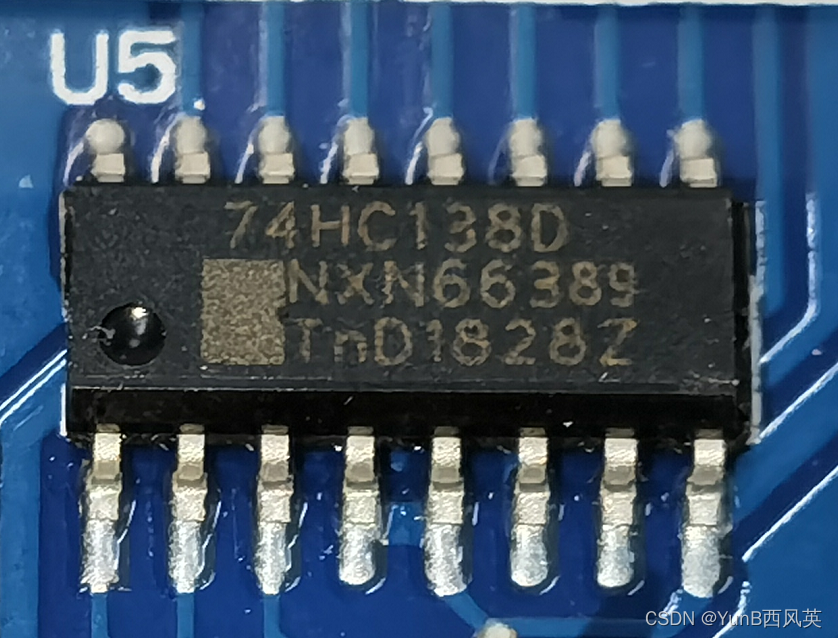

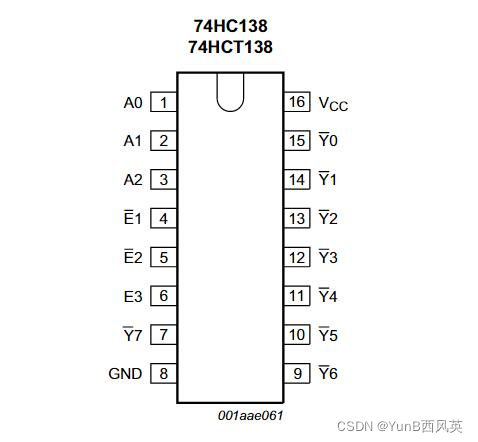

1、74HC138D 3-8路解码器

通过控制A、B、C三个端口，模拟二进制，来控制八个端口（Y0——Y7）

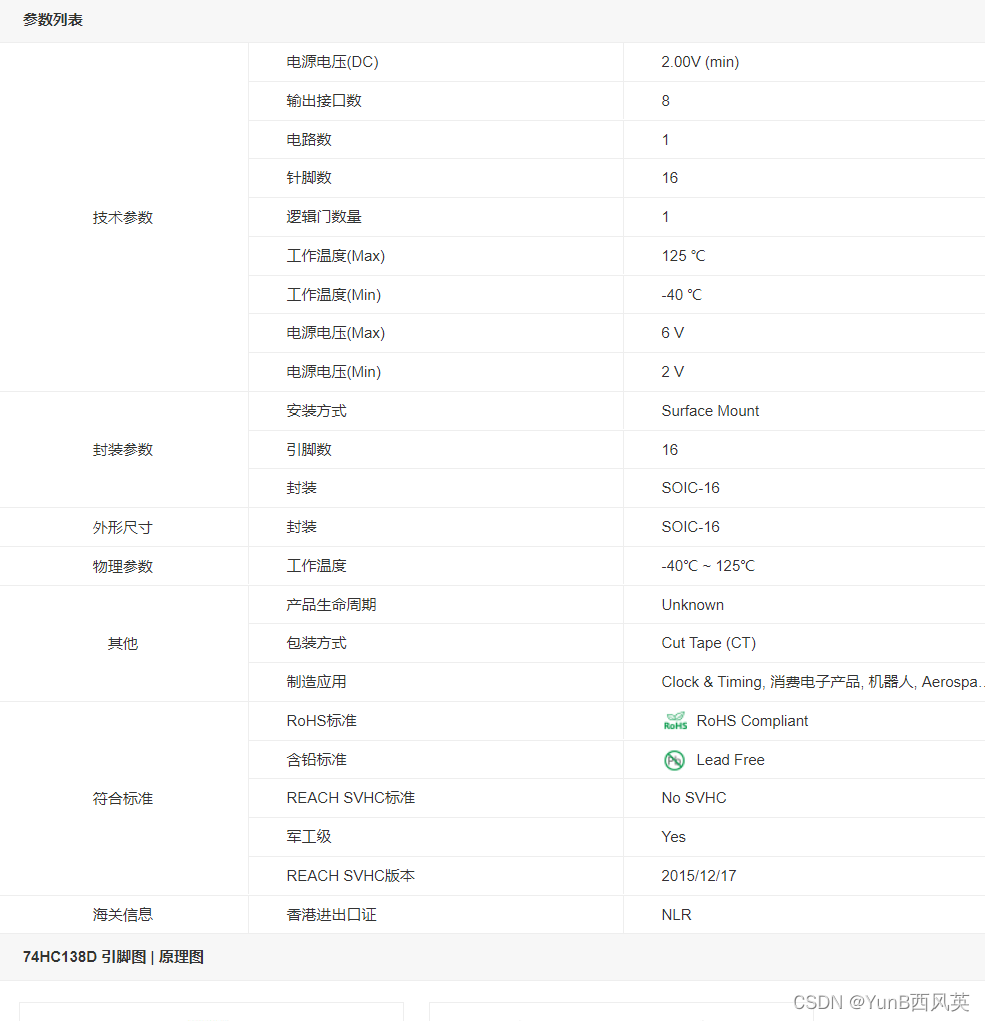

类型	数据

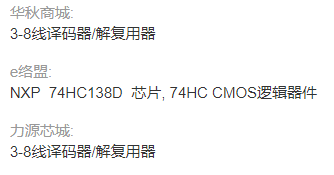

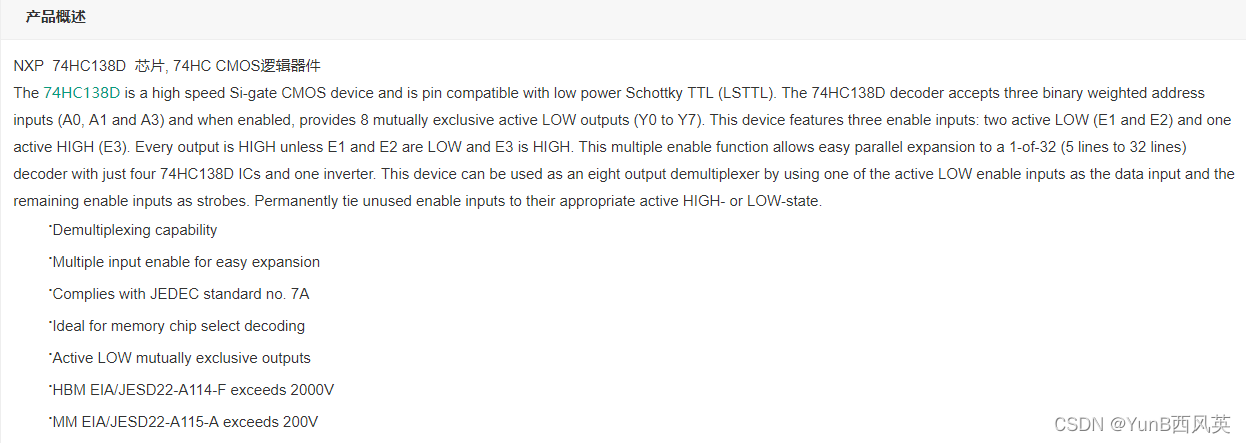

产品描述

单稳态多谐振荡器
FIFO存储器
特殊逻辑IC

RTC/时钟芯片

实时时钟RTC

1、DS1302——低功耗实时时钟芯片

1. DS1302

2. 引脚定义 和 应用电路

• 由于支持涓流充电，所以在接通VCC2时，会给VCC1充电。
• DIP是直插引脚，SO是贴片引脚。

  原理图如下：

  比较类似串口中的移位寄存器：


3. 内部结构框图
   图中下部分即为 命令字（通过向寄存器输入八个bit，找到寄存器地址）
   第6位中，1为ARM数据，0为时钟日历数据
   第0位中，1为读取，0为写入
   当命令字为 1000 0000 即 0x80 时，命令为 写入时钟地址为00000的寄存器（通过图RTC可知是秒钟的写入地址）
   在RTC图中，左边两列已列出各功能的地址。



4. BCD码
   由于在元器件内部存储的都是BCD码，所以输出时需要转换一下


5. 时序定义
   当读操作时，CE使能为1，单片机通过I/O发送命令字，八个时钟脉冲后，收到元器件发送的 D0~D7
   当写操作时，CE使能为1，单片机通过I/O发送命令字，八个时钟脉冲后，再发送需要写入的 D0~D7


时钟缓冲器,驱动器
时钟发生器/频率合成器/PLL
时钟抖动消除器与同步器
定时器/计时器/时钟振荡器
延迟线
时钟和数据恢复/重定时
专用时钟/计时
@@@@@@@@@@@@@@@@@@@@# ADC/DAC/数据转换
模数转换芯片ADC
数模转换芯片DAC
电能计量芯片
数字电位器
模拟前端(AFE)
直接数字频率合成(DDS)
RMS-DC转换器
V/F和F/V转换芯片
触摸屏控制器
ADC/DAC-专用型

射频芯片/天线

RF调制器和解调器
射频前端芯片
射频功率放大器
可调谐滤波器
RF功分器/合路器
压控振荡器(VCO)
天线
射频连接线
无线收发芯片
射频开关

射频卡芯片

1、NT3H1201——NFC芯片

1. 元件介绍


   NT3H1x01W0FHK NFC芯片，是一款简单，低成本的NFC标签。

工作频率：13.56MHz；
NT3H1101（NT3H1201）支持接触式和非接触式接口，IIC从机接口支持标准模式（100KHz）和高速模式（高达400KHz）；
用户读写区：1904 bytes；
SRAM：64 bytes；
NT3H1101（NT3H1201） NFC标签可直接作为标准IIC EEPROM使用；
外部连接板载NFC射频天线。

NT3H1201芯片与微控制器遵循I2C通信协议，NFC协议为2型通信标准。如图所示，芯片通过PCB上射频天线从接触的有源NFC设备上获取能量，并完成数据交互。交互的数据被写入片上EEPROM用以掉电后的再次读写。另一边，经过芯片转换，NFC获得的能量被供给到外部设备，同时芯片通过I2C与板载外部设备（微控制器）通信。可以看出，NTAG芯片在过程中起到了触碰信息转移和触碰能量传递的中间介质。

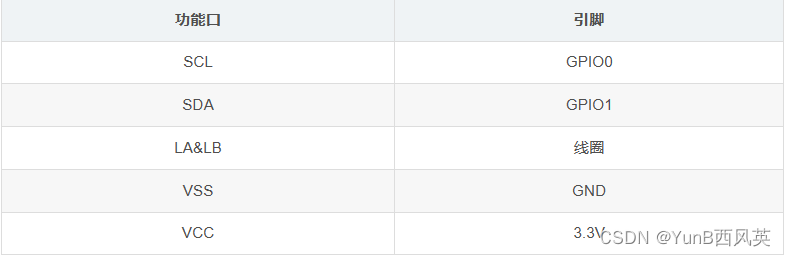

2. 引脚介绍


3. 使用方法
   详见参考资料

参考资料：
HI3861学习笔记（17）——NFC标签NT3H1201使用
NT3H1201W0FHKH

2、FM11NT082C——NFC芯片

1. 元件介绍

FM11NT082C是复旦微电子开发的第二代符合ISO/IEC14443 Type A协议的NFC 双界面标签及通道芯片。该芯片集成了第一代芯片 。

FM11NC08 的通道功能和 FM11NT081D 的双界面标签功能，用户可通过更改配置位，在二者之间进行切换。

FM11NT082C 的非接触接口具有双向安全认证功能，下行认证方式为读写器对标签的认证，可用于电子 产品的防伪及原厂验证，以及区域销售管理；上行认证方式为标签对读写器的认证，可用于个别功 能的使能及存储空间权限的访问控制等。

FM11NT082C被广泛应用于电子价签，LED照明，智能家居，一碰连等应用场景。

NFC标签芯片是上海复旦微电子RFID产品线的一个产品系列，由高频逻辑加密系列芯片发展而来，遵循ISO14443协议。NFC标签芯片继承了高频逻辑加密卡芯片射频兼容性良好的优点，并针对NFC手机应用环境进行了优化设计。“以FM11NS022 NFC标签芯片为例，它是高性价比离线防伪方案，可广泛用于空气净化器滤芯、打印机墨盒、净水器滤芯、电动牙刷刷头的耗材防伪。

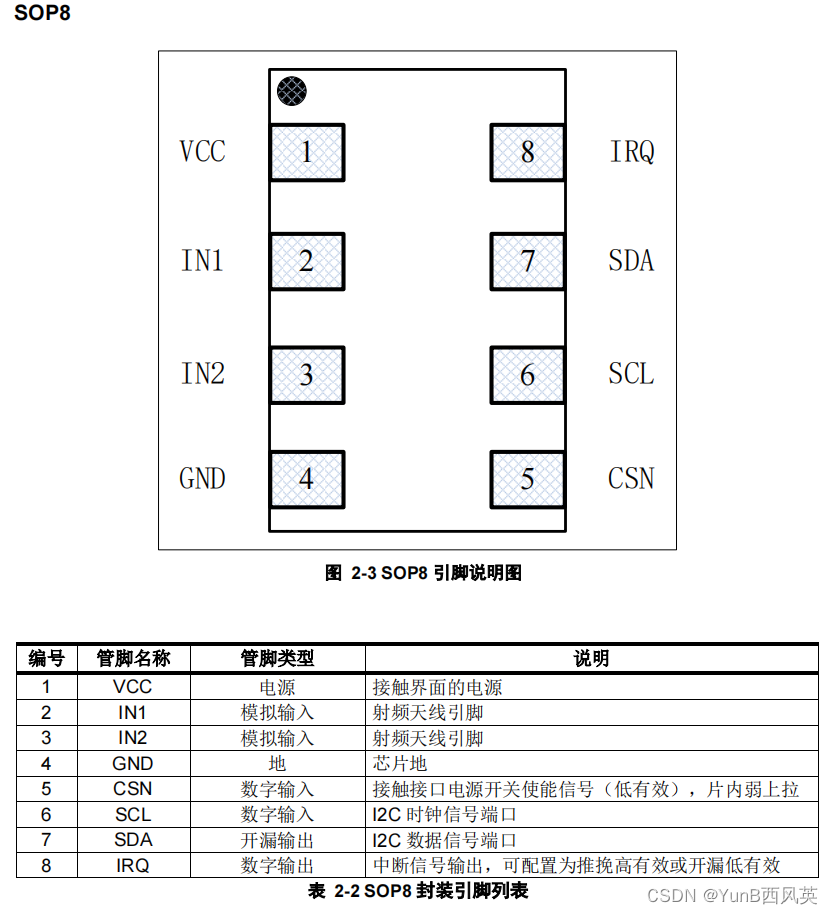

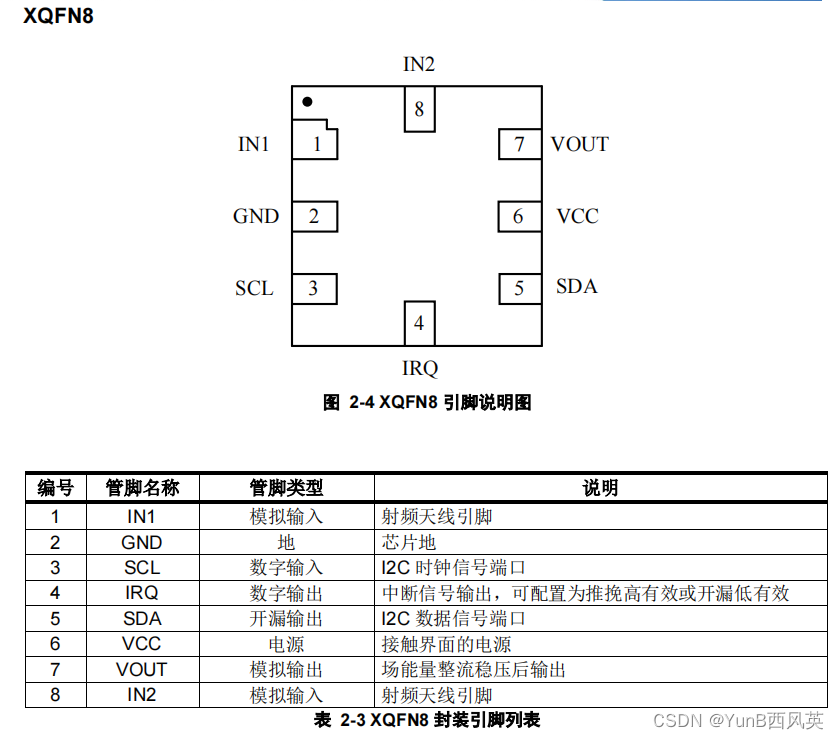

2. 引脚介绍




参考资料：
上海复旦微电子NFC/RFID技术助力家电智能化演进
NFC双界面通道芯片

RF衰减器
RF放大器
射频低噪声放大器
RF耦合器
RF混频器
RF检波器
双工器
RF滤波器
声表面波滤波器(SAW)
巴伦(balun)
RF其它IC和模块
RF射频同轴连接器
@@@@@@@@@@@@@@@@@@@@# 运算放大器/比较器
运算放大器
比较器
差分运放
FET输入运放
仪表放大器
精密运放
可编程/可变增益放大器(PGA/VGA)
采样/保持放大器
电流感应放大器
隔离放大器
音频功率放大器
视频放大器
线性 - 模拟乘法器/除法器
特殊功能放大器
射频功率放大器
射频低噪声放大器
RF放大器

通信接口芯片/UART/485/232

RS-485/RS-422芯片
RS232芯片
CAN芯片

USB芯片

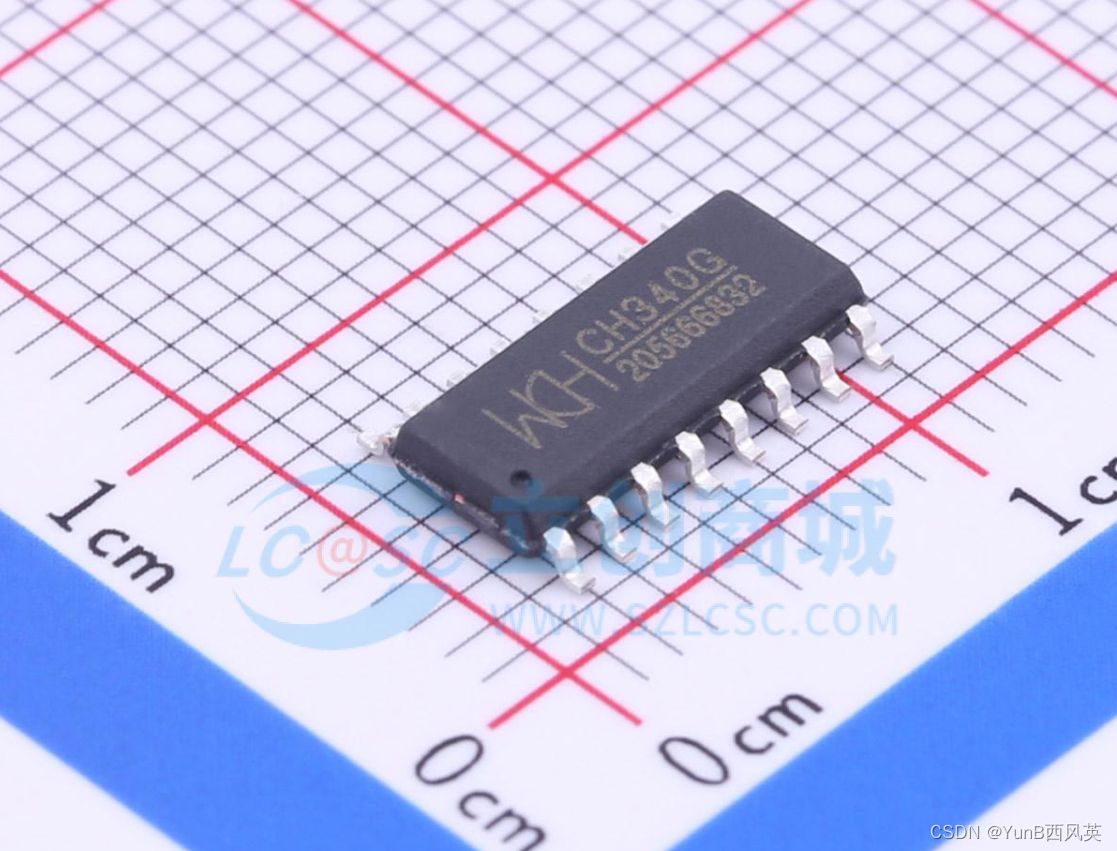

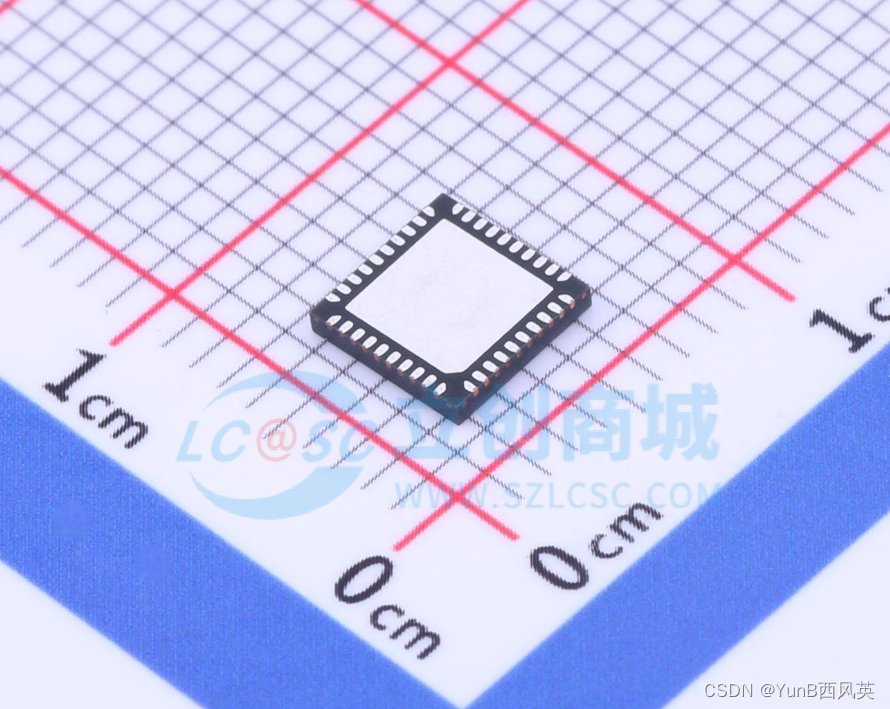

1、CH340G——USB转串口模块

1. 元件介绍

CH340是一个USB总线的转接芯片，实现USB转串口、USB转IrDA红外或者USB转打印口。
在串口方式下，CH340提供常用的MODEM联络信号，用于为计算机扩展异步串口，或者将普通的串口设备直接升级到USB总线。
在红外方式下，CH340外加红外收发器即可构成USB红外线适配器，实现SIR红外线通讯。

支持 5V 电源电压和 3.3V 电源电压甚至 3V 电源电压。
CH340G芯片内置了 USB 上拉电阻，D+和 D-引脚应该直接连接到 USB 总线上，USB工作在USB2.0全速模式。
CH340G 芯片内置了电源上电复位电路。CH340B 芯片还提供了低电平有效的外部复位输入引脚。
CH340G 芯片正常工作时需要外部向 XI 引脚提供 12MHz 的时钟信号。
硬件全双工串口，内置收发缓冲区，支持通讯波特率 50bps～2Mbps。

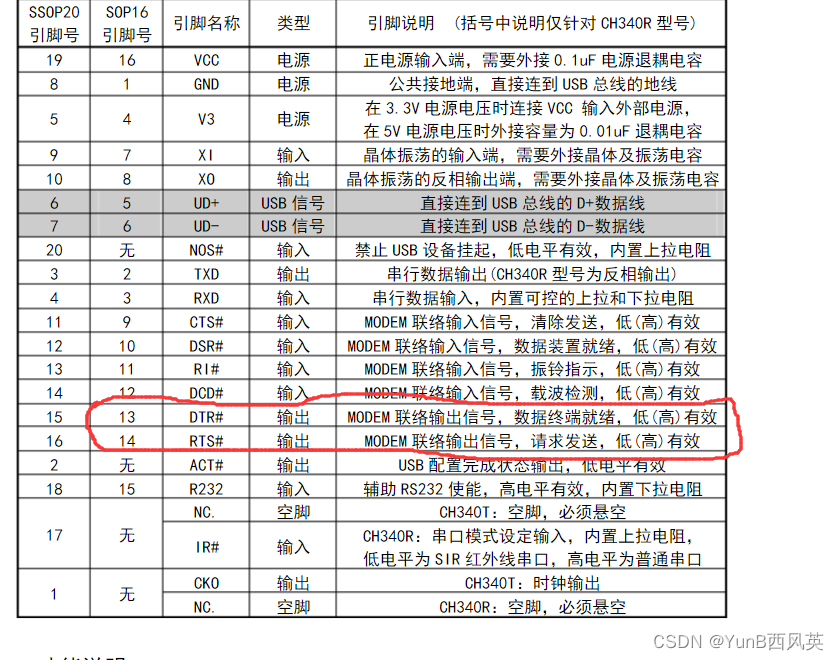

2. 引脚介绍

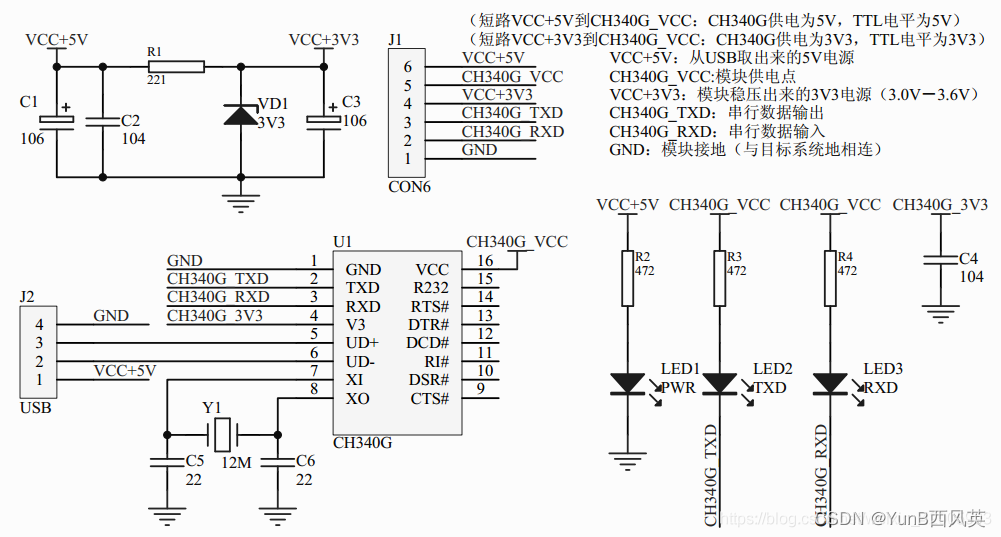

3. 原理图



   LED1为单元灯，LED2在发送数据的时候灯会闪烁，LED3在接收到数据的时候会闪烁，可根据需求加上或者是删除。
   CH340G_VCC为芯片的供电，可以是3.3V或者是5V，上述电路可以兼容5V电源和3.3V电源输入。电压确定的话可以去掉前面的稳压管和R1。TX/Rx的高电平与此电源相同，移植的时候需要注意。
   芯片的TXD是芯片CH340G的发送，RXD是CH340G的接收，对接时需要注意信号方向。

参考资料：
USB转串口芯片 CH340
USB转串口电路之CH340G
串口一键下载电路（CH340）的理解串口一键下载电路（CH340）的理解
CH340g使用说明详解

总线转UART
以太网芯片
数字隔离器
LIN收发器
安全验证/加密芯片
模拟开关/多路复用器
模拟开关-特殊用途
LVDS芯片
PCI/PCIE接口
信号缓冲器/中继器/分配器
I/O扩展器
串行器/解串器
电信接口IC
音频接口芯片
视频接口芯片
其他接口
预售芯片

数码管驱动/LED驱动

LED驱动
LED显示驱动
LED数码管
LED点阵

LCD驱动

1、LCD1602调试工具

添加头文件与源文件即可使用

OLED驱动
VFD驱动
其他照明驱动

三极管/MOS管/晶体管

场效应管(MOSFET)

三极管(BJT)

1、A1SHB P沟道的MOS管

链接：
A1SHB规格书

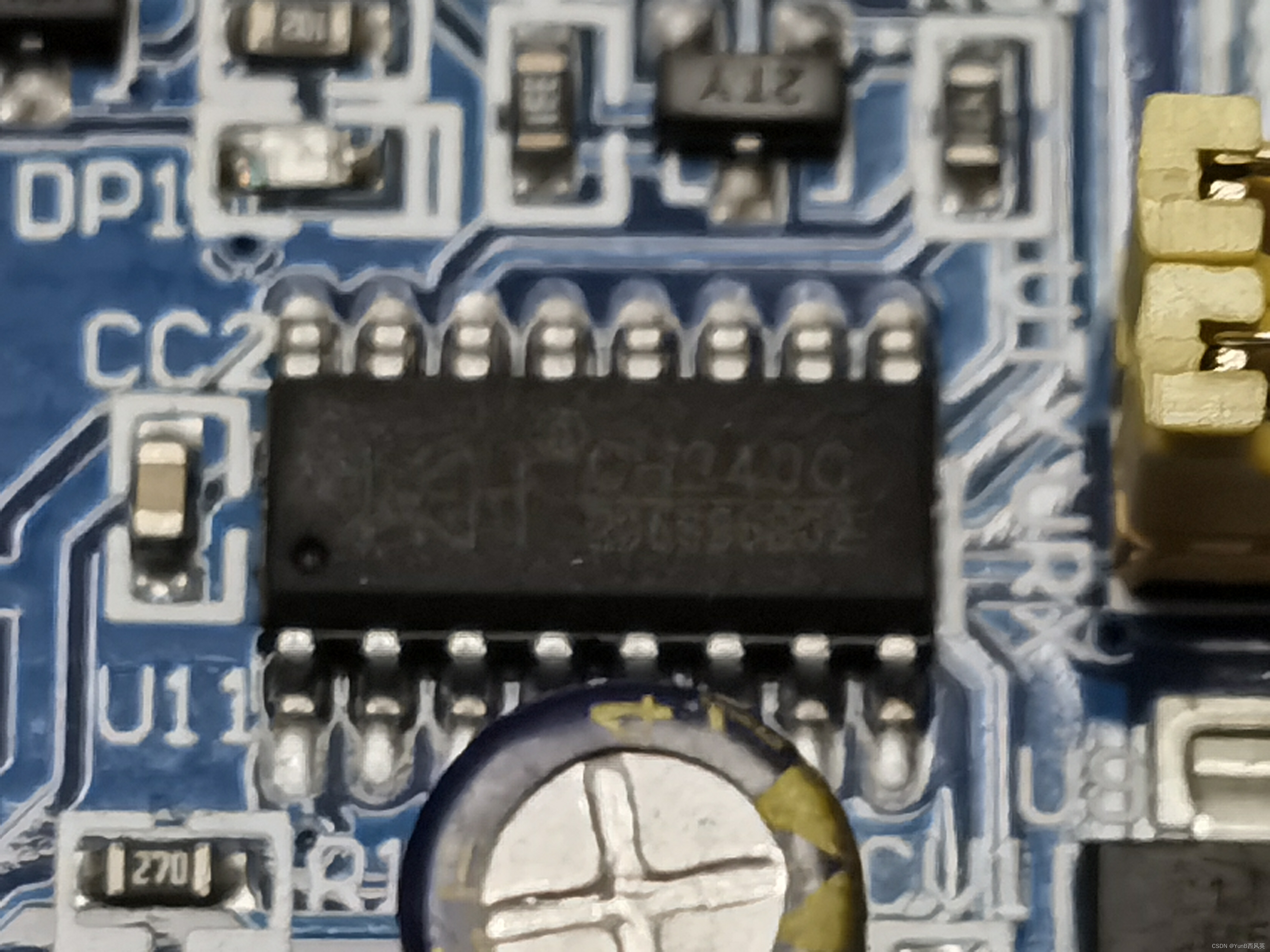

2、2TY——三极管

型号	用处
2TY	2TY 是PNP
J3Y	J3Y是8050 NPN

晶闸管(可控硅)/模块
数字晶体管
IGBT管/模块
达林顿管
达林顿晶体管阵列
结型场效应管(JFET)
智能功率模块(IPM)
预售晶体管
@@@@@@@@@@@@@@@@@@@@# 晶振/振荡器/谐振器
无源晶振
有源晶振
陶瓷谐振器(无源)
声表面波振荡器(有源)
声表谐振器(无源)
温度补偿晶体振荡器(TCXO)
恒温晶体振荡器(OCXO)
压控晶体振荡器(VCXO)
预编程振荡器
压控振荡器(VCO)

音频器件/振动马达

蜂鸣片

蜂鸣器

1、QMB-09B-03——无源蜂鸣器

1. 蜂鸣器介绍


2. 驱动电路


3. ULN2003




4. 音符对照频率



5. 常见乐谱



扬声器/喇叭
咪头/麦克风
MEMS麦克风

振动马达

1、直流电机

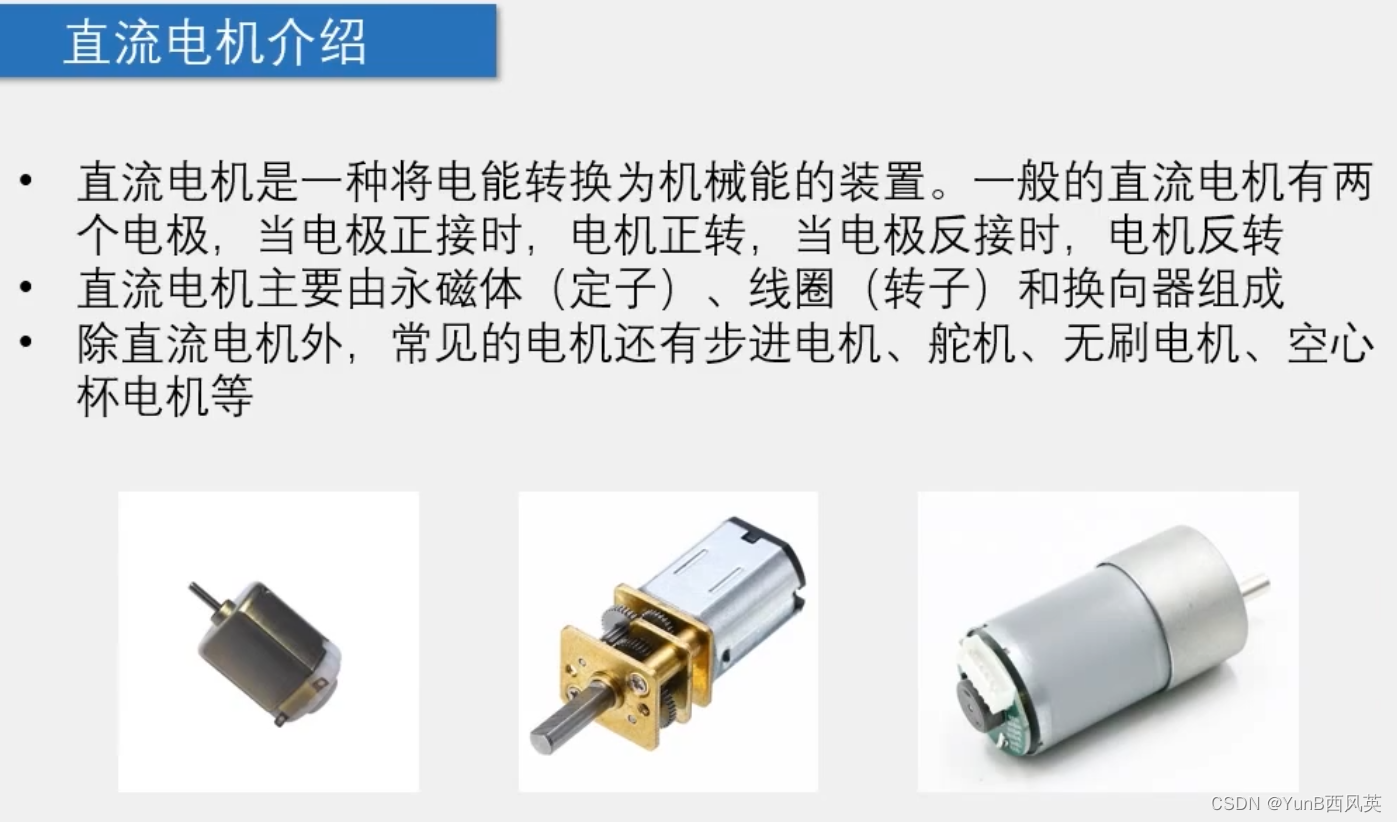

1. 直流电机介绍

2. 电机驱动电路


大功率器件直接驱动电路
二极管防止关闭Q1后感性电机电压过大，对Q1有损害

H桥驱动
通过打开Q1Q4 或 打开Q2Q3来控制电流方向，实现正反驱动电机

@@@@@@@@@@@@@@@@@@@@# TVS/保险丝/板级保护
瞬态抑制二极管(TVS)
静电放电(ESD)保护器件
压敏电阻
气体放电管(GDT)
半导体放电管(TSS)
玻璃放电管
自恢复保险丝
一次性保险丝
汽车保险丝
温度保险丝(TCO)
保险丝座(盒)
浪涌保护器
LED保护
熔断器
@@@@@@@@@@@@@@@@@@@@# 按键/开关
轻触开关
行程开关
按键开关
直键开关
滑动开关
船型开关
钮子开关
拨码开关
旋转开关
旋转编码器
多功能开关
机械键盘轴
开关配件/盖帽
锅仔片
专用开关

光耦/LED/数码管/光电器件

发光二极管/LED
紫外线LED
COB光源
红外发射管
光电三极管

红外遥控接收头

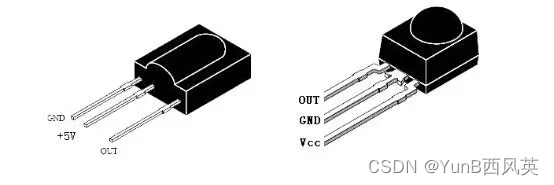

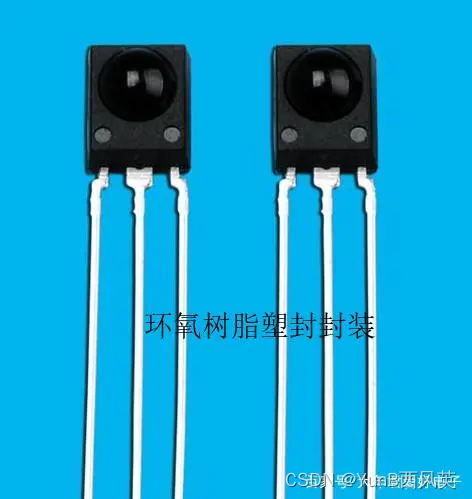

1、IRM-56384——红外接收

参数	解释	举例
IR	红外接收头

光电二极管
光耦-光电晶体管输出
光耦-逻辑输出
固态继电器-MOS输出(PhotoMOS)
光耦-可控硅信号输出
光电可控硅(固态继电器)
激光二极管
光纤收发器
IrDA红外收发器
光电附件
槽型光电开关(光电晶体管输出)
槽型光电开关(逻辑输出)

LED数码管

1、动态数码管

1. 数码管引脚定义：
   两个引脚共阳（或共阴），就近原则

   四个引脚控制哪一个数字，八个引脚控制数字，通过依次快速亮达到多个数字同时显示

   八个引脚控制哪一个数字，十六个引脚控制数字，通过依次快速亮达到多个数字同时显示

2. 程序思路
   确定数字显示赋值

   确定哪一个数字，并赋值，最后加上延迟时间


PS:碰到的小bug

1. 定义数组时的赋值不能包含计算式。
2. C语音中数组是用中括号

OLED显示模块
LCD液晶显示模块
VFD真空荧光显示模块
