LP-ICP（Localizability-aware Point-to-Line and Point-to-Plane ICP）是一种针对极端非结构化环境中退化问题的点云配准框架。该方法通过结合点到线和点到面的距离度量，并引入可定位性检测与处理机制，提高了配准的准确性和鲁棒性。以下是该算法的相关内容。
在这里插入图片描述

一、算法原理概述

传统的ICP算法在特征稀疏或几何结构不明显的环境中容易出现退化，导致位姿估计在某些方向上不准确。LP-ICP通过以下两个模块来解决这一问题：

可定位性检测模块：分析边缘点（局部平滑度低）与线的对应关系，以及平面点（局部平滑度高）与面的对应关系，评估每个约束对位姿估计的贡献。
优化模块：根据可定位性分析结果，在优化过程中引入软约束和硬约束，限制位姿更新在退化方向上的变化。

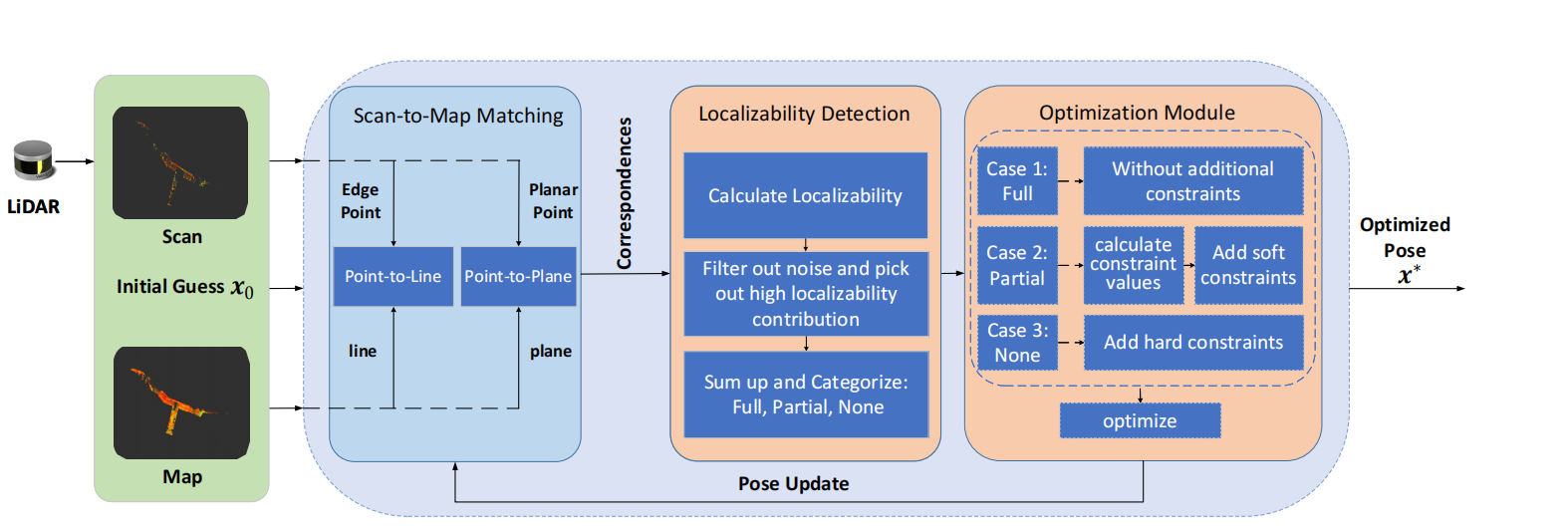

二、系统框架流程

┌───────────────────────────┐
│ 1. 预处理 (Preprocessing) │
│  • 特征提取：边缘点/面点       │
│  • 构建 KD-Tree（地图）      │
└─────────┬─────────────────┘
          │
          ▼
┌───────────────────────────┐
│ 2. 对应关系建立            │
│  • 边缘点→直线 (point-to-line) │
│  • 面点→平面 (point-to-plane) │
└─────────┬─────────────────┘
          │
          ▼
┌───────────────────────────┐
│ 3. 可定位性检测 (Detection) │
│  • 计算每个约束的“信息贡献”   │
│  • 判断每个约束在各自由度上的 │
│    观测强度 → 良好/弱/退化    │
└─────────┬─────────────────┘
          │
          ▼
┌───────────────────────────┐
│ 4. 局部优化 (Optimization) │
│  • 构建带权残差的 ICP 代价函数│
│  • 对“退化方向”添加软/硬约束 │
│  • Gauss–Newton 求解更新    │
└─────────┬─────────────────┘
          │
          ▼
┌───────────────────────────┐
│ 5. 输出最优位姿            │
└───────────────────────────┘

三、可定位性检测模块

该模块的核心是评估每个点云对应关系对位姿估计的贡献，具体步骤如下：

特征提取：从扫描点云中提取边缘点和平面点。
对应关系建立：将边缘点与地图中的线特征对应，平面点与面特征对应。
贡献度评估：计算每个对应关系对位姿估计的贡献度，形成信息矩阵。

通过上述步骤，构建出一个稀疏的因子图，反映每个约束在六自由度空间中的贡献。

可定位性贡献分析细节过程：

对于边缘点（点到线）：
- 旋转方向贡献：$F_{e_r}^i \in \mathbb{R}^{3 \times 1}$
- 平移方向贡献：$F_{e_t}^i \in \mathbb{R}^{3 \times 1}$
对于平面点（点到面）：
- 旋转方向贡献：$F_{p_r}^j \in \mathbb{R}^{3 \times 1}$
- 平移方向贡献：$F_{p_t}^j \in \mathbb{R}^{3 \times 1}$

通过聚合所有对应关系在每个自由度方向上的贡献，并与预设阈值进行比较，LP-ICP将每个方向的可定位性分为三类：

完全可定位（Full）：该方向上的约束充足，位姿估计可靠。
部分可定位（Partial）：该方向上的约束有限，位姿估计可能存在不确定性。
不可定位（None）：该方向上缺乏约束，位姿估计存在退化风险。

四、优化模块

在优化模块中，LP-ICP引入了软约束和硬约束，以限制位姿更新在退化方向上的变化。具体的优化问题可以表示为带约束的最小二乘问题：([ar5iv][1], [johnwlambert.github.io][2])

$\min_{\delta \xi} \sum_{i} \| r_i(\delta \xi) \|^2 \quad \text{subject to} \quad A \delta \xi = b$

其中：

$\delta \xi$ ：位姿增量。
$r_i(\delta \xi)$ ：第 $i$ 个残差。
$\delta \xi = b$ ：线性约束，表示在退化方向上的限制。

使用拉格朗日乘子法将上述带约束的优化问题转化为无约束问题：

$\min_{\delta \xi, \lambda} \sum_{i} \| r_i(\delta \xi) \|^2 + \lambda^T (A \delta \xi - b)$

然后，使用高斯-牛顿方法求解该优化问题，迭代更新位姿，直到收敛。

优化约束机制细节：

根据可定位性检测结果，LP-ICP在优化过程中引入不同类型的约束：

硬约束（Hard Constraint）：对于不可定位的方向，禁止位姿在该方向上的更新，以防止估计漂移。
软约束（Soft Constraint）：对于部分可定位的方向，引入惩罚项，使位姿更新趋向于约束值，但不强制等于该值，从而减少估计波动。
无约束（No Constraint）：对于完全可定位的方向，允许位姿自由更新。

这种约束机制确保了在退化方向上的位姿估计稳定性，同时保留了在良好约束方向上的估计精度。

五、公式推导细节

在优化过程中，残差函数 $r_i(\delta \xi)$ 通常是非线性的，因此需要进行线性化处理。对残差函数进行一阶泰勒展开：

$r_i(\delta \xi) \approx r_i(0) + J_i \delta \xi$

其中：

$r_i(0)$ ：当前估计下的残差。
$J_i$ ：残差对位姿的雅可比矩阵。

将线性化后的残差代入优化目标函数，得到：

$\min_{\delta \xi} \sum_{i} \| r_i(0) + J_i \delta \xi \|^2 + \lambda^T (A \delta \xi - b)$

对上述目标函数求导并令导数为零，得到正规方程：

$\left( \sum_{i} J_i^T J_i \right) \delta \xi + A^T \lambda = -\sum_{i} J_i^T r_i(0)$

$\delta \xi = b$

该线性方程组可以使用QR分解等数值方法求解，得到位姿增量 $\delta \xi$ 和拉格朗日乘子 $\lambda$ 。

六、主要创新点与贡献

细粒度的可定位性检测：LP-ICP能够在6自由度的每个方向上独立评估可定位性，而非仅提供整体的退化评估，从而实现更精确的退化检测。([CSDN博客][1])
结合点到线和点到面的距离度量：通过同时利用边缘点和平面点的几何特征，增强了配准的鲁棒性和准确性。
引入软硬约束的优化机制：根据可定位性分类结果，动态调整优化过程中的约束策略，有效防止了在退化方向上的估计误差积累。
广泛的实验验证：在仿真和真实世界的数据集上进行了大量实验，结果显示LP-ICP在定位精度和鲁棒性方面优于或等同于现有最先进的方法。
开源实现：LP-ICP的代码和数据集已在GitHub上开源，便于研究人员和工程师进行复现和进一步研究。
