整车控制器开发之充电流程设计

于 2025-05-05 20:50:29 发布
阅读量97 收藏 1
点赞数 1
分类专栏： 汽车电子开发与测试 文章标签： VCU 软件构建
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_37084676/article/details/147722416
版权

以下是电动汽车充电控制逻辑，按模块化结构呈现关键设计要点：

一、充电系统唤醒机制

交流慢充唤醒
触发条件：充电枪插入检测（CC信号接地）
唤醒路径：充电机硬线唤醒BMS 12V供电
协议反馈：BMS通过0x18B报文声明AC_charge模式
直流快充唤醒
触发条件：CP信号PWM波形检测（占空比≥15%）
唤醒路径：CP信号触发BMS CAN总线唤醒
协议反馈：BMS通过0x18B报文声明DC_charge模式
OBC唤醒逻辑
交流输入激活：模式1通过220V输入激活供电回路
CAN唤醒：模式2/3通过BMS报文触发
状态反馈：OBC通过0x1A2报文声明standby状态

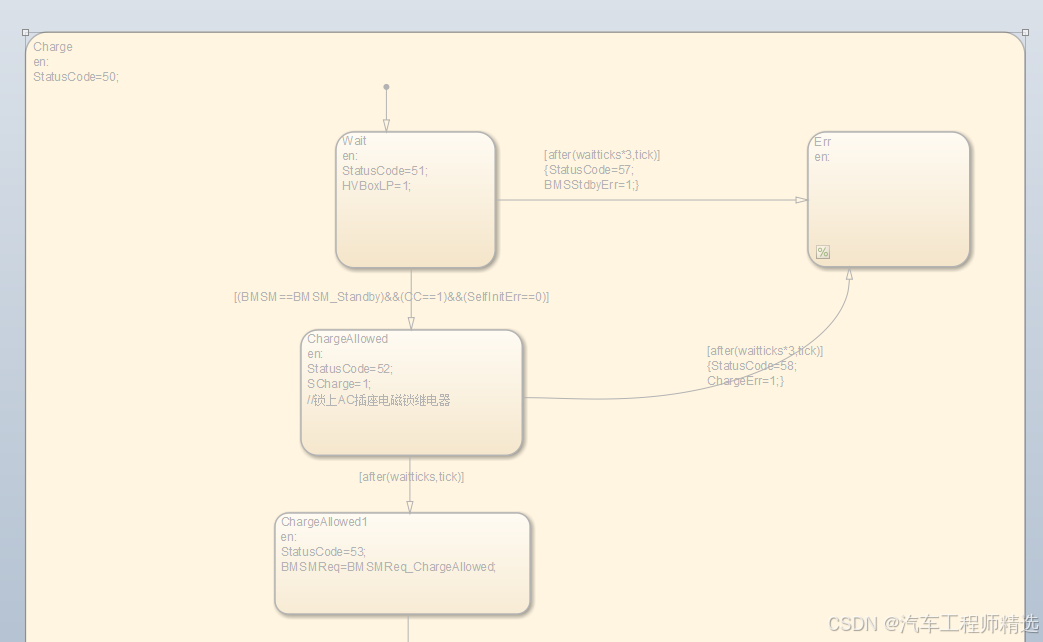

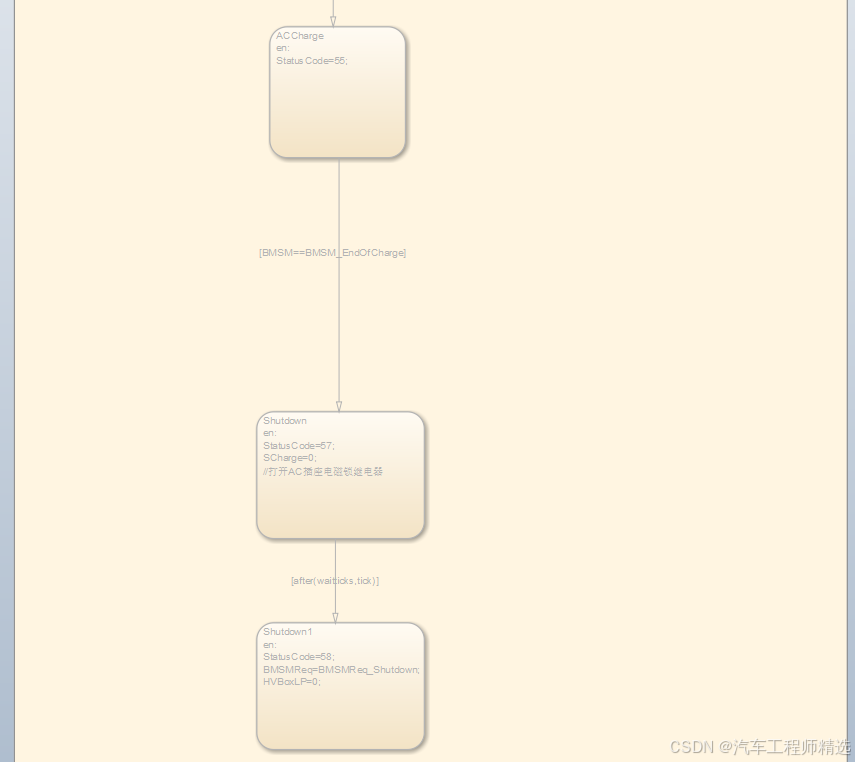

二、充电主流程控制

预充电协议
三级互锁检测（BMS执行）
