FPGA技术：Quartus中进行ModelSim的设置方法

Ｑuartus仿真提示：Can't launch the ModelSim-Altera software

１）设计mtst.v文件，是一个计数器



２）setting –modelSim-Altera

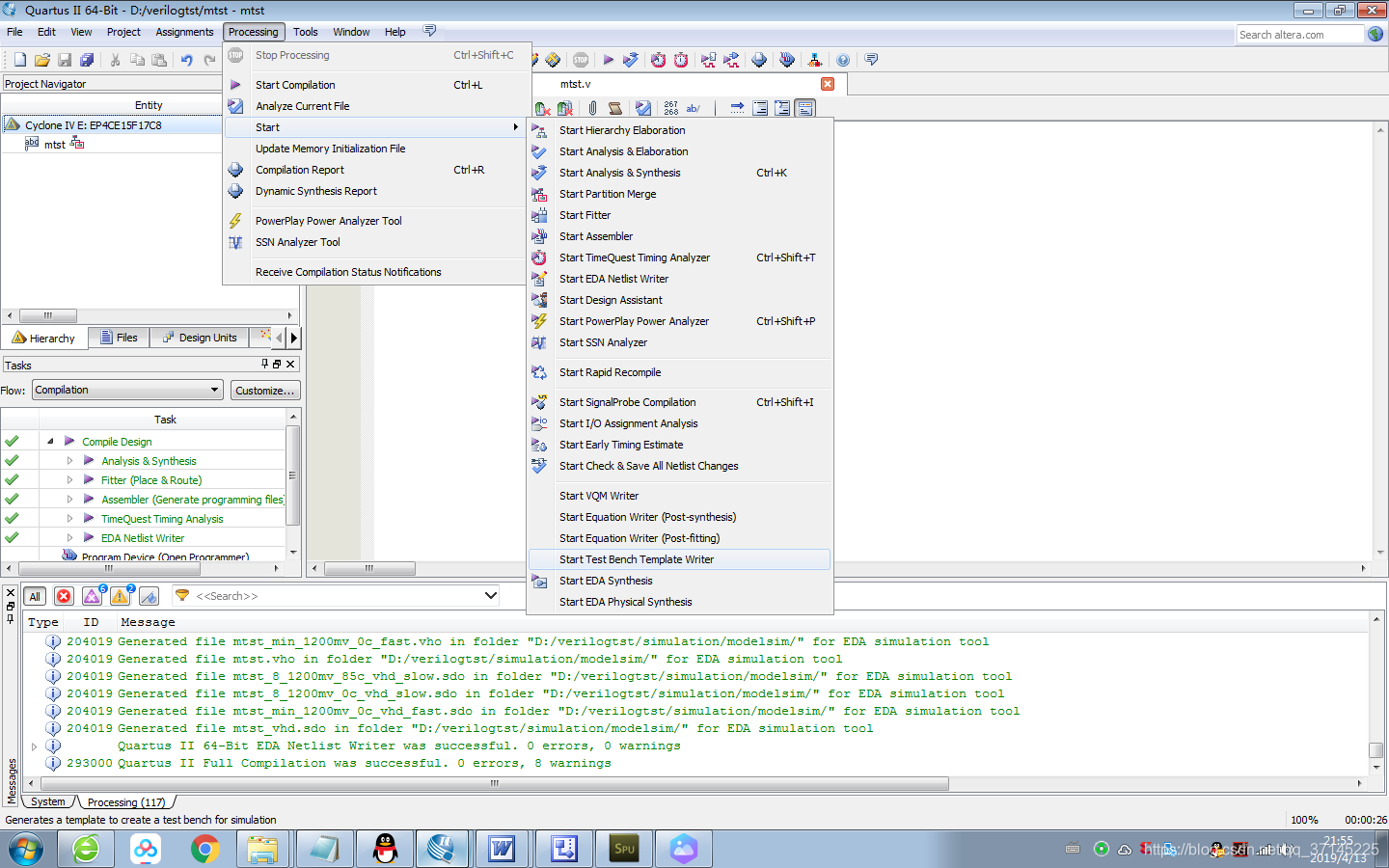

3）start-test write bench



4) Add tst file

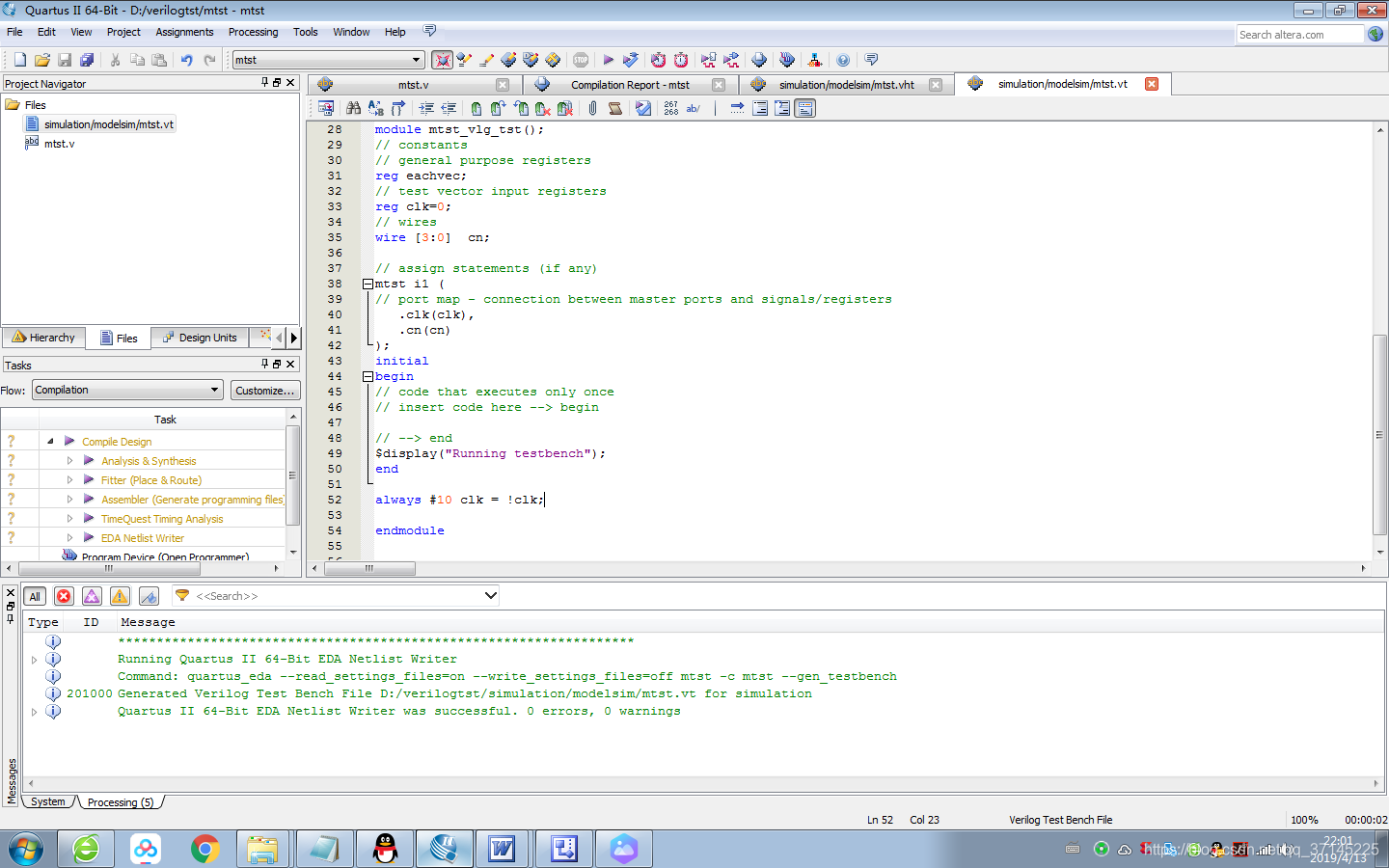

5) 编辑.vt文件



６) 设置仿真选项

单击Quartus II软件工作界面菜单“Assignments→settings”选项，打开设置对话框，如图１所示。选中“EDA Tool Settings”选项，设置“Simulation”的“Tool Name”为Modelsim-Alrtera，“Format（s）”为Verilog HDL；选中“EDA Tool Settings→Simulation”选项，打开仿真界面设置，如图2所示。在“Simulation”设置界面中将“Tool name”设置为Modelsim-Altera，在“NativeLink settings”中单击“Test Benches…”按键选中编辑好的　　　　测试文件Mixer.vt，在根据Mixer.vt文件内容设置相应模块信息。

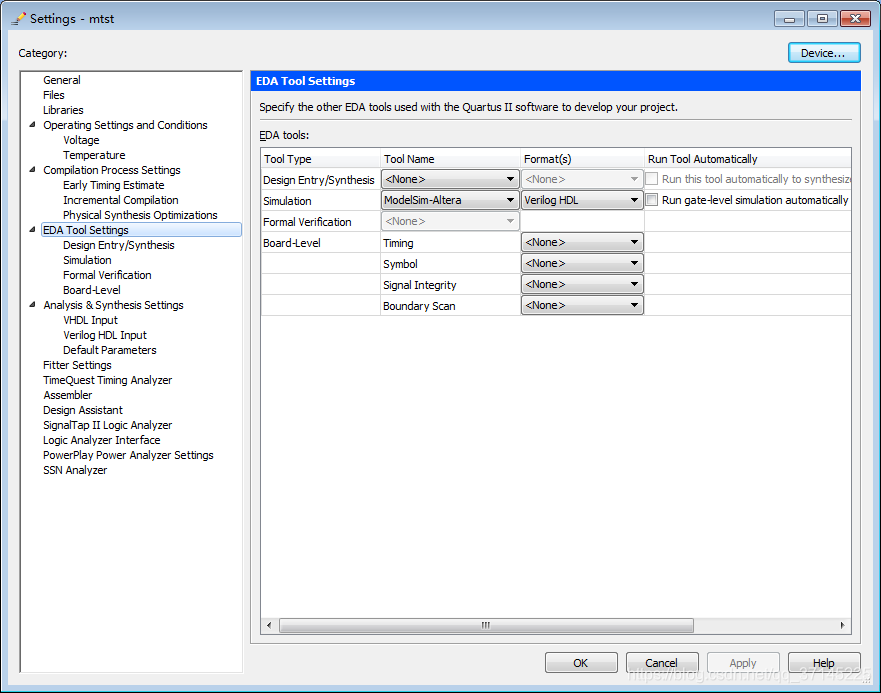

图１仿真工具设置界面

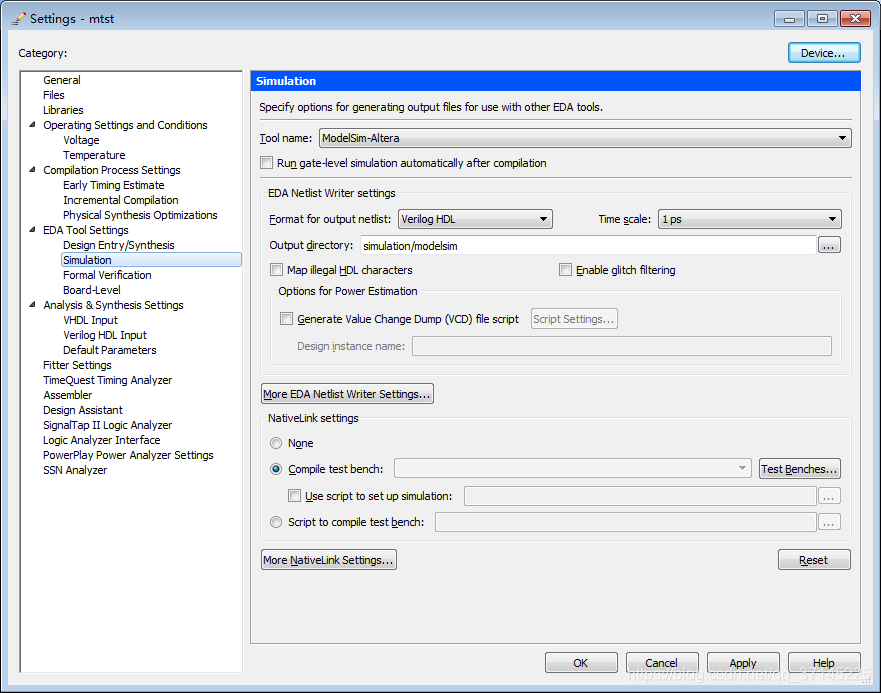

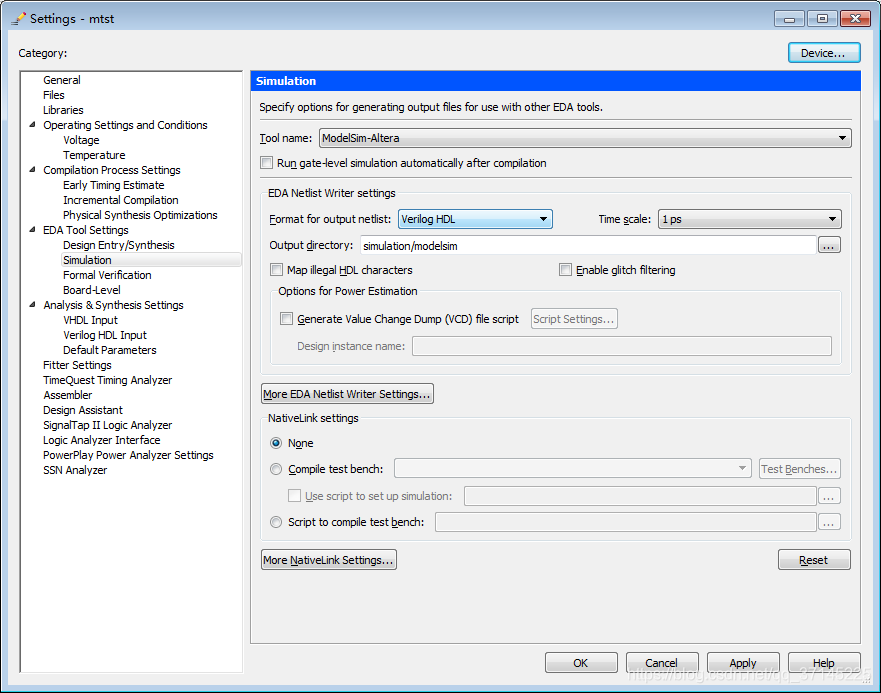

图2 Simulation设置界面1

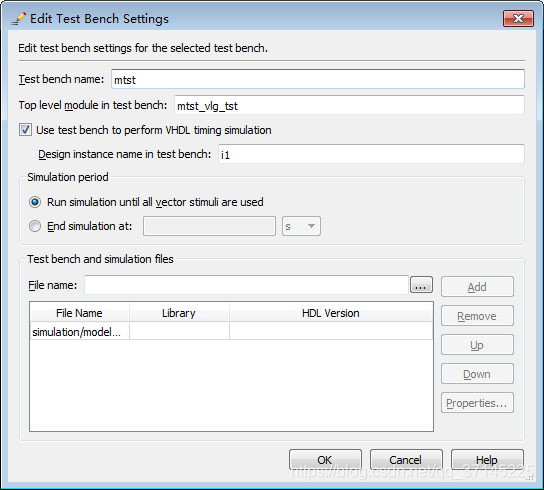

图3 Simulation设置界面2

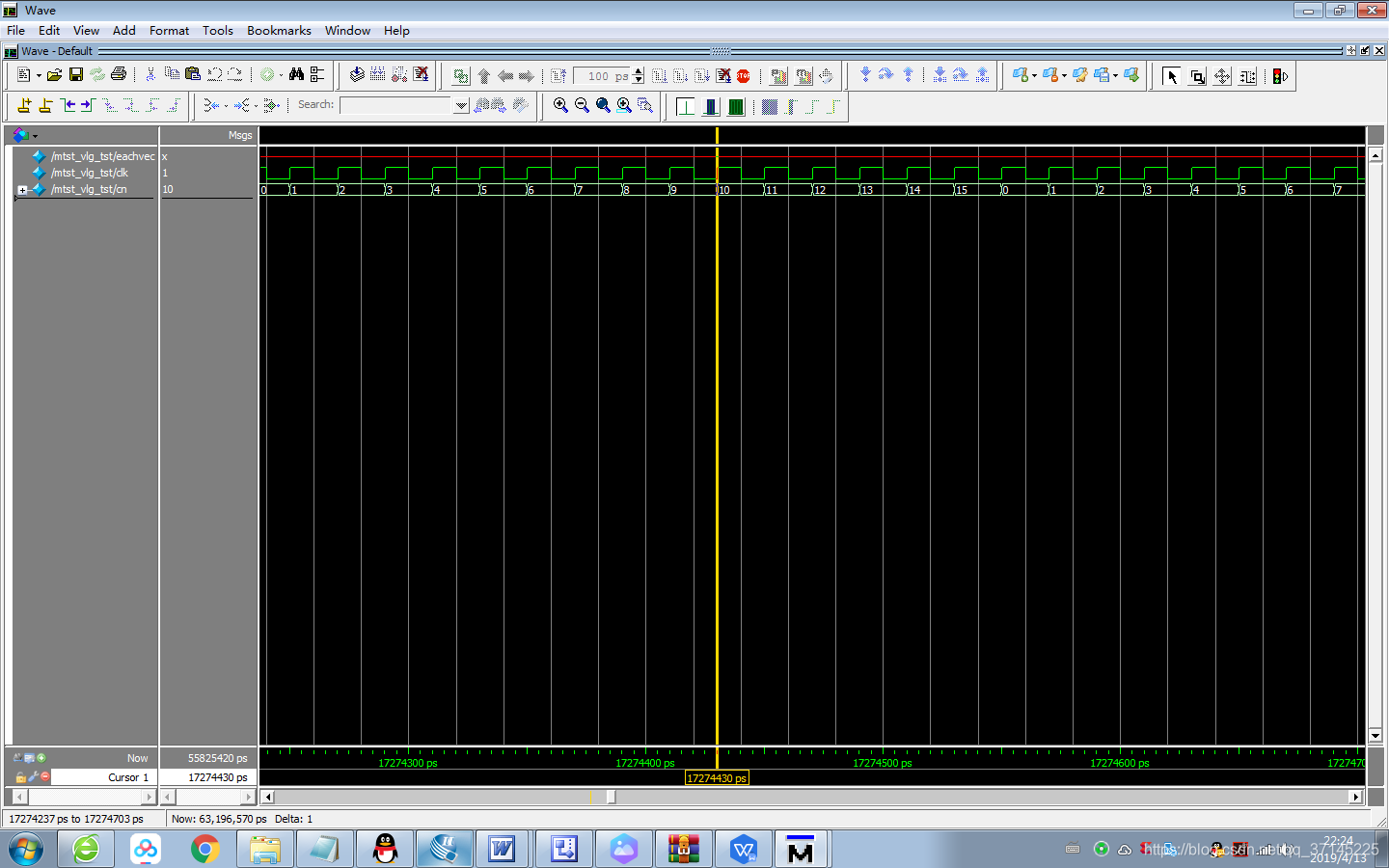

单击Quartus II软件工作界面菜单“Tools→Run Simulation Tool→RTL Simulation”选项，启动Modelsim软件进行功能仿真（行为仿真）。得到仿真波形，如图4所示。
