virtuoso ic 618的版图绘制+仿真（1）

一、创建工程并绘制原理图和器件

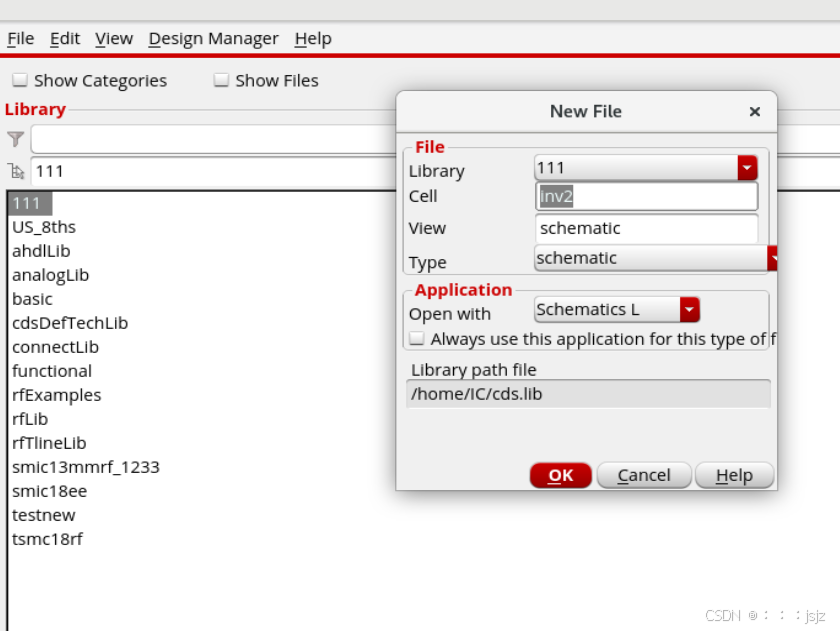

（1）点击 File-NEW-cellview,打开新建的窗口，cell为项目名称，view选择schematic(原理图)

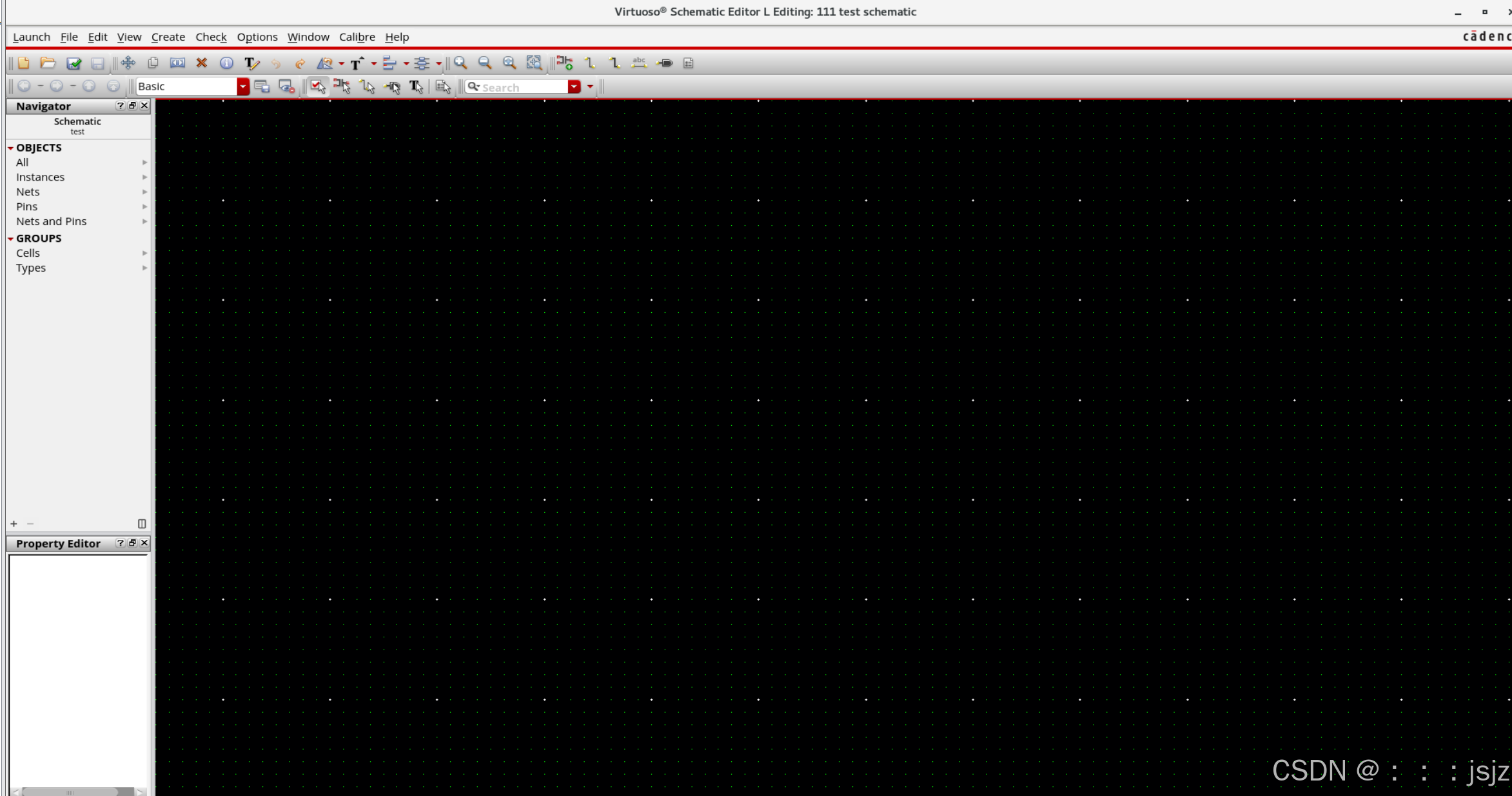

（2）此界面为原理图。点击字母I,选择器件。

点击browse,浏览器件。

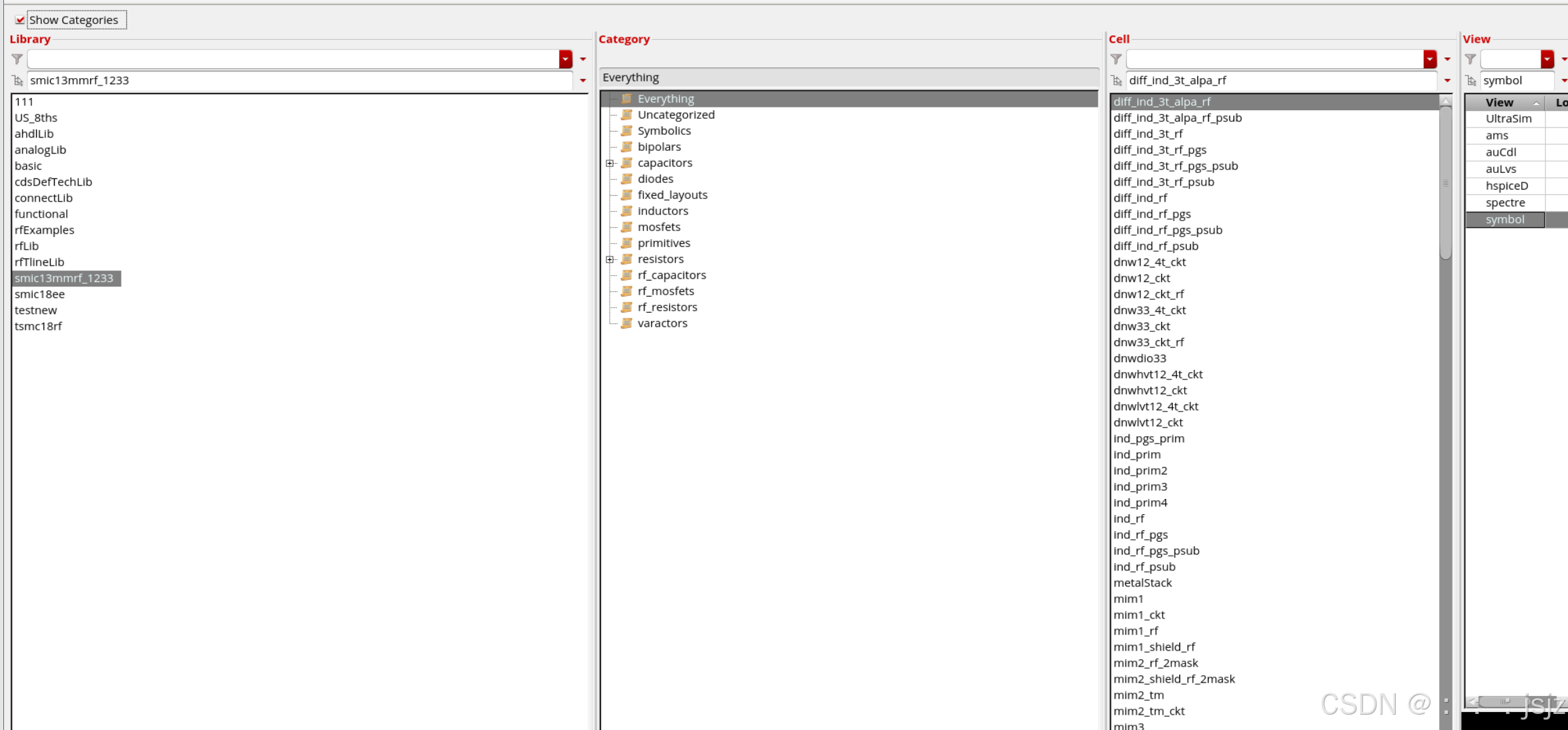

可以点击左上角的“show categories”来查看器件的种类。选择“inductors(电感)”下任意一个器件，view下选中symbol。点击close.

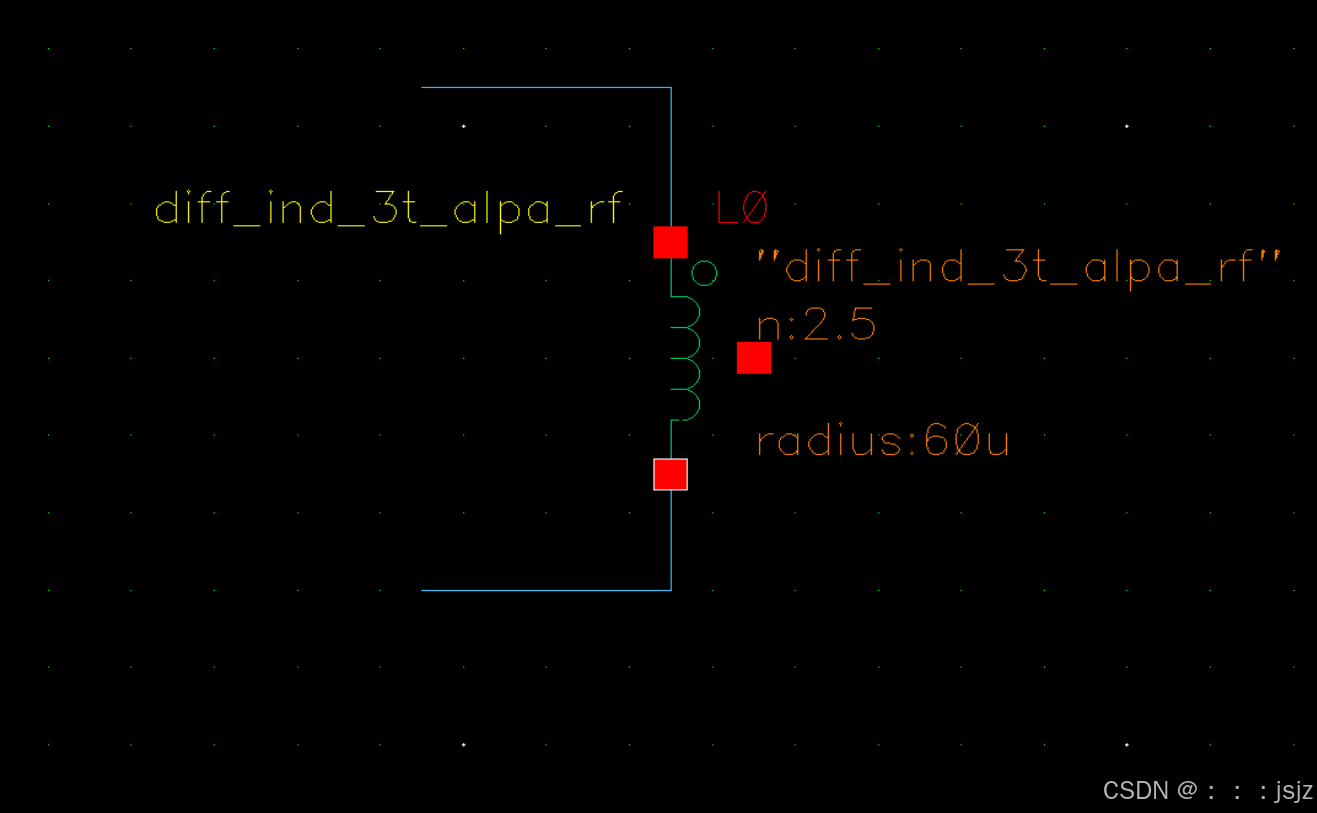

（3）摆放电感，点击Esc,再点击“W”，进入连线模式。

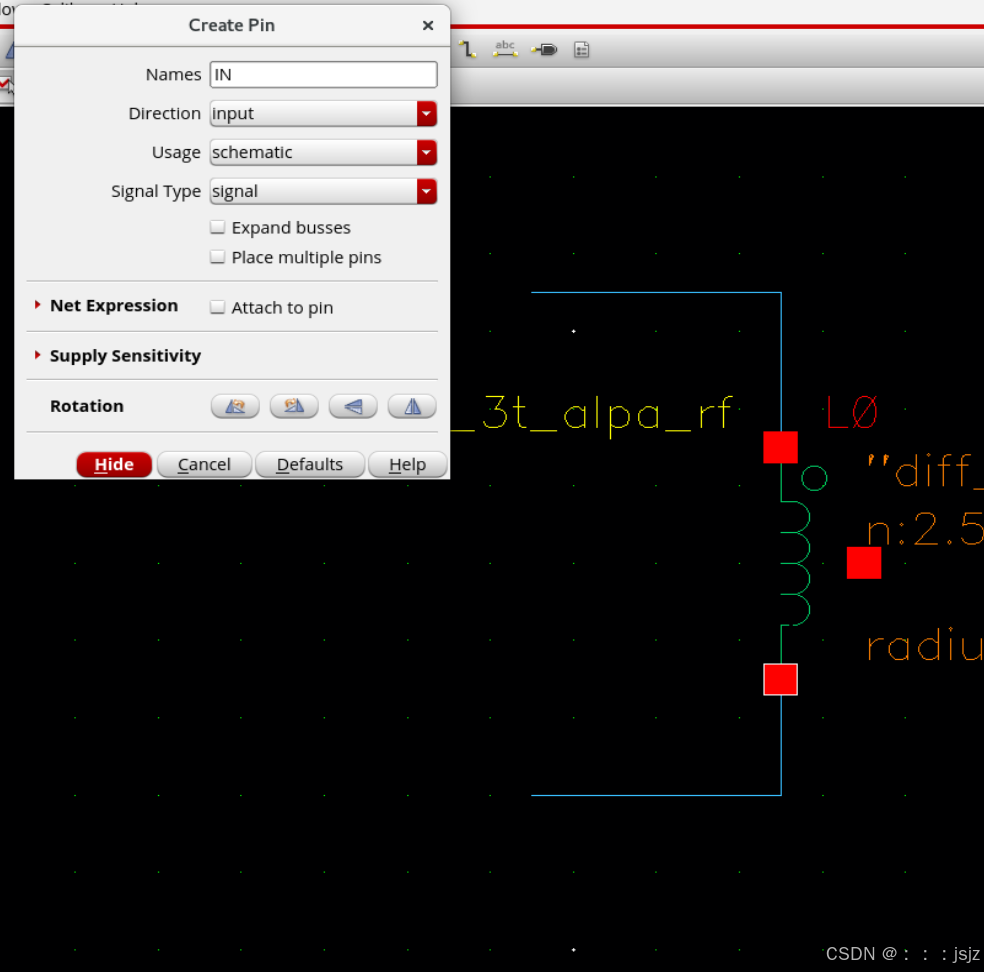

点击“P”进入标签编辑。

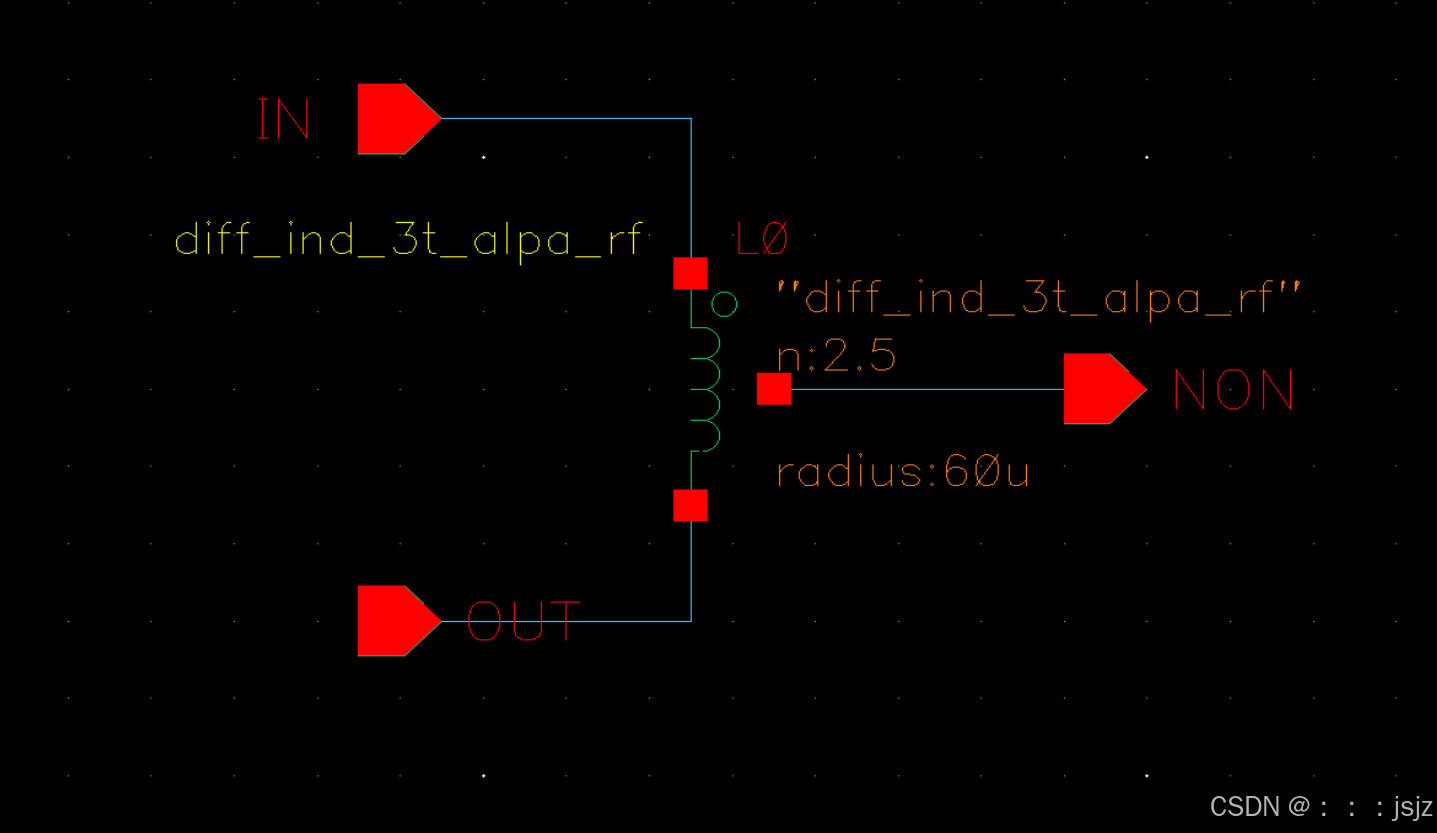

名字为"IN",“Direction"为“input”.以此法创立三个标签“IN”“OUT”“NON”

（4）保存文件并编译

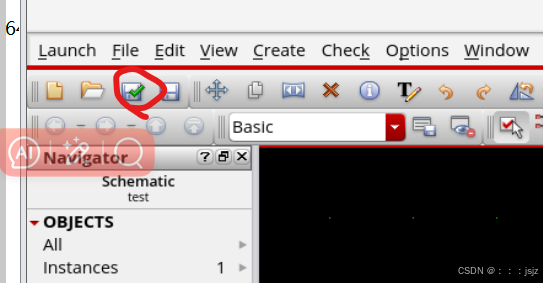

点击此按键，保存并编译。

（5）创建一个新的器件

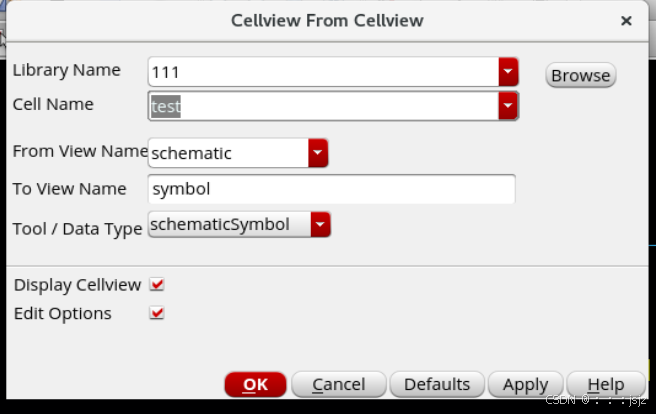

        点击create-cellview-from cellview

跳出此文件框，点击ok。

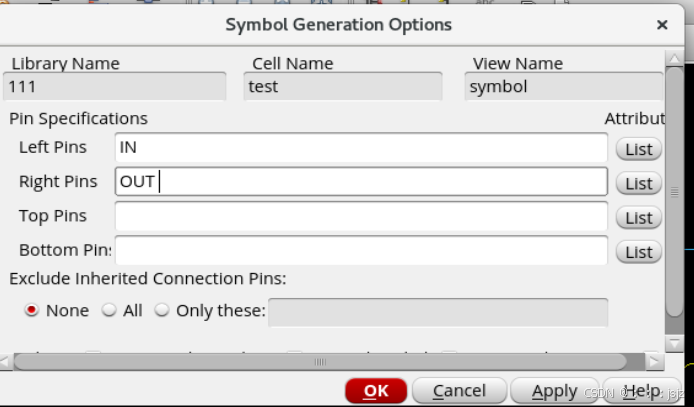

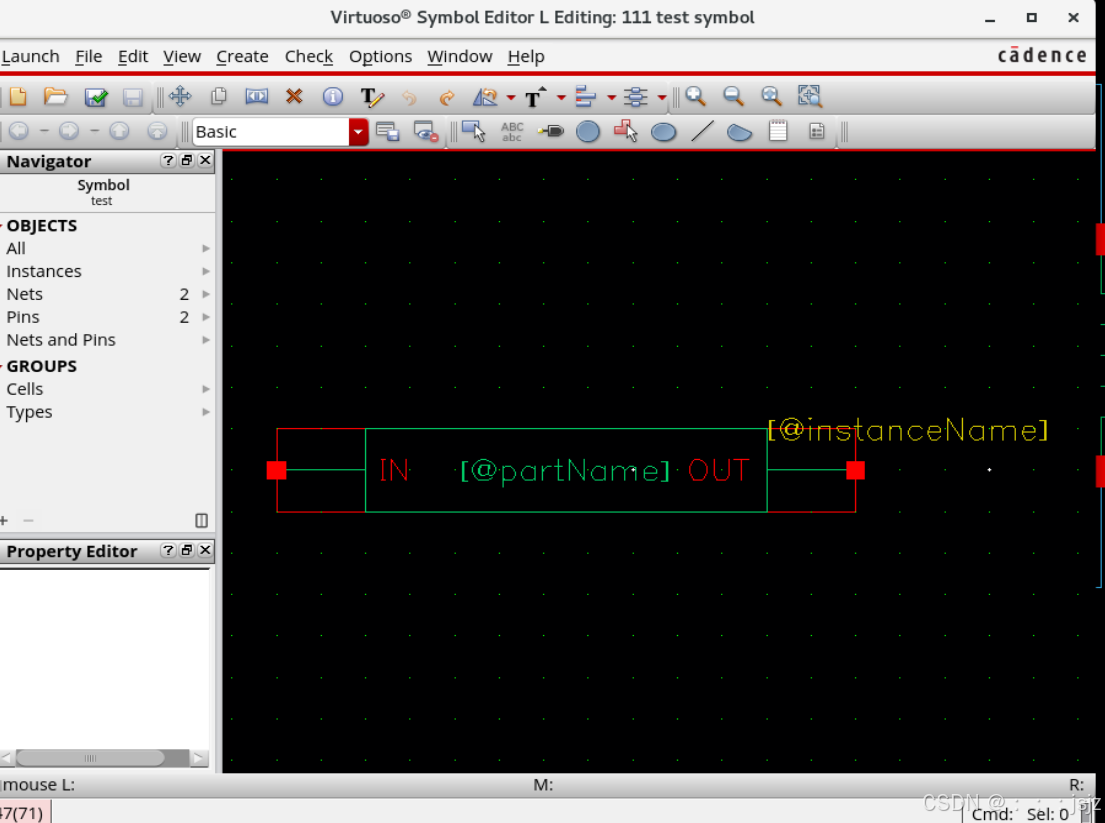

命名管脚名称为“IN”"OUT",点击""OK"

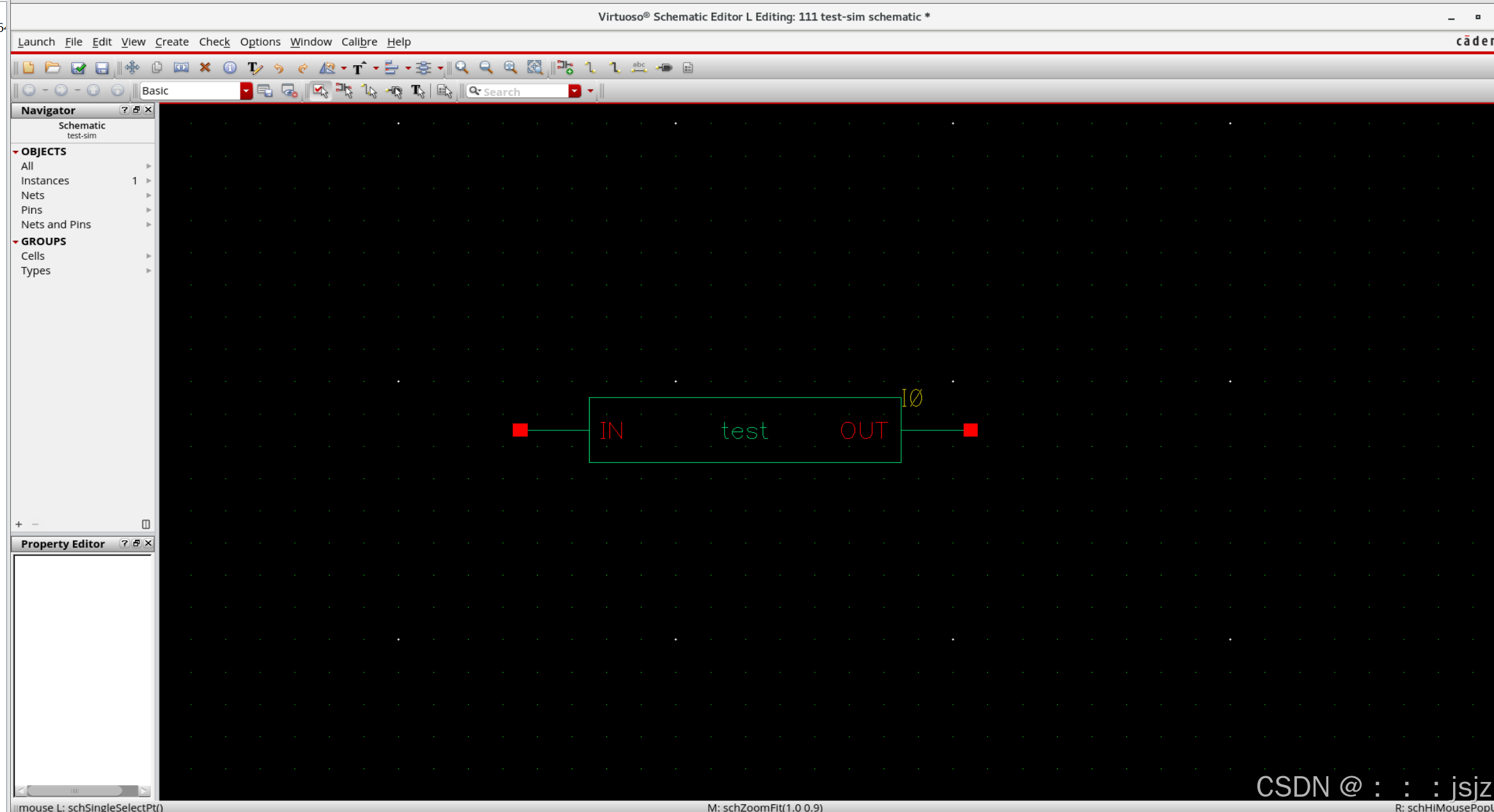

创建完成

二、仿真

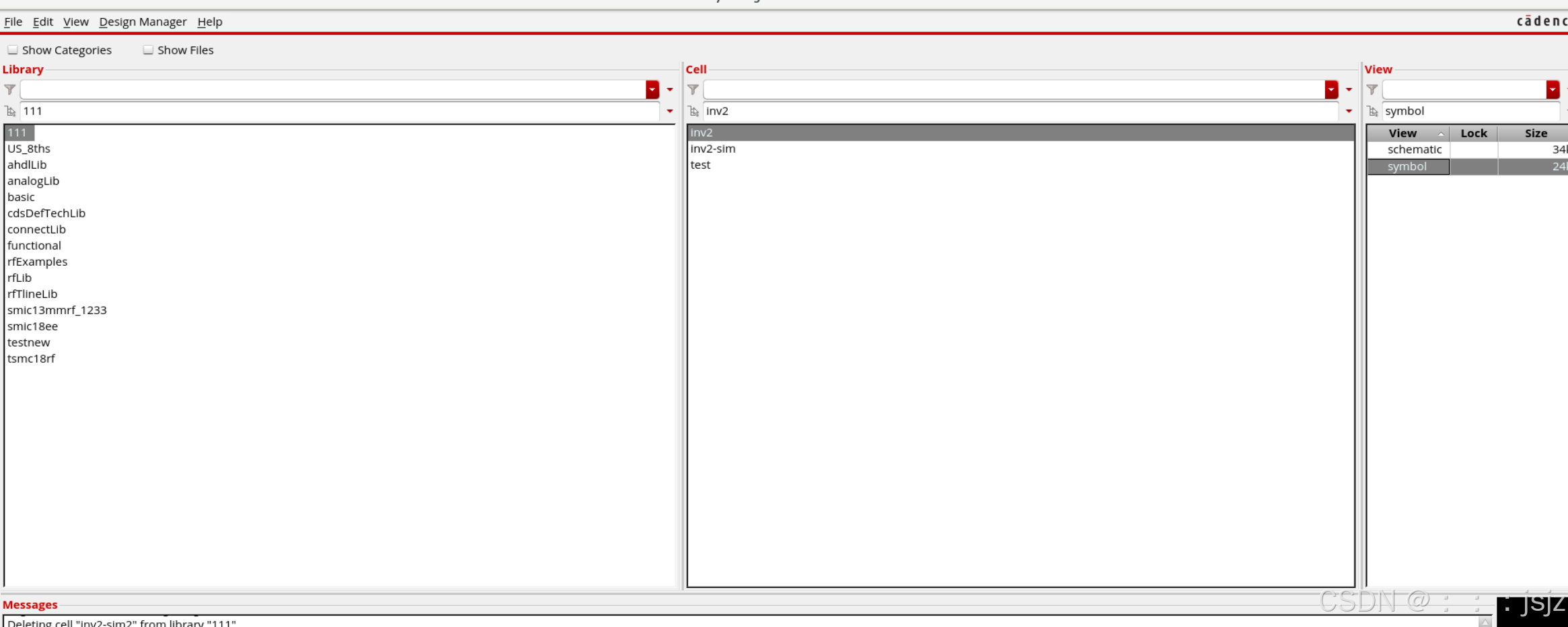

（1）回到此界面

按照上述步骤，重新创建一个原理图，名字不要相同。调用绘制的器件。

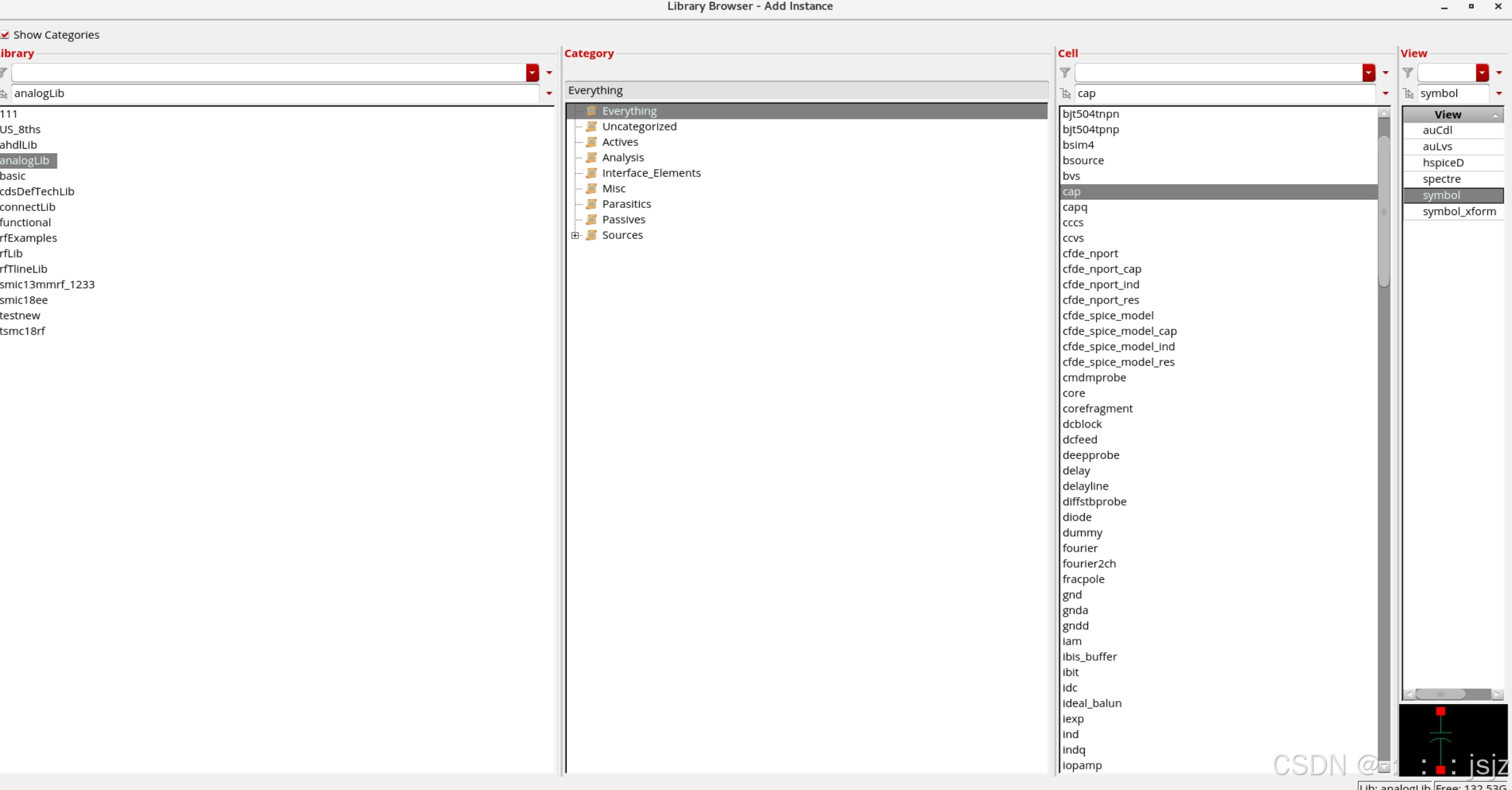

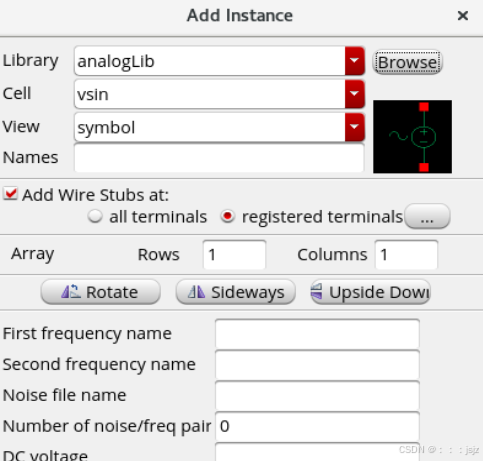

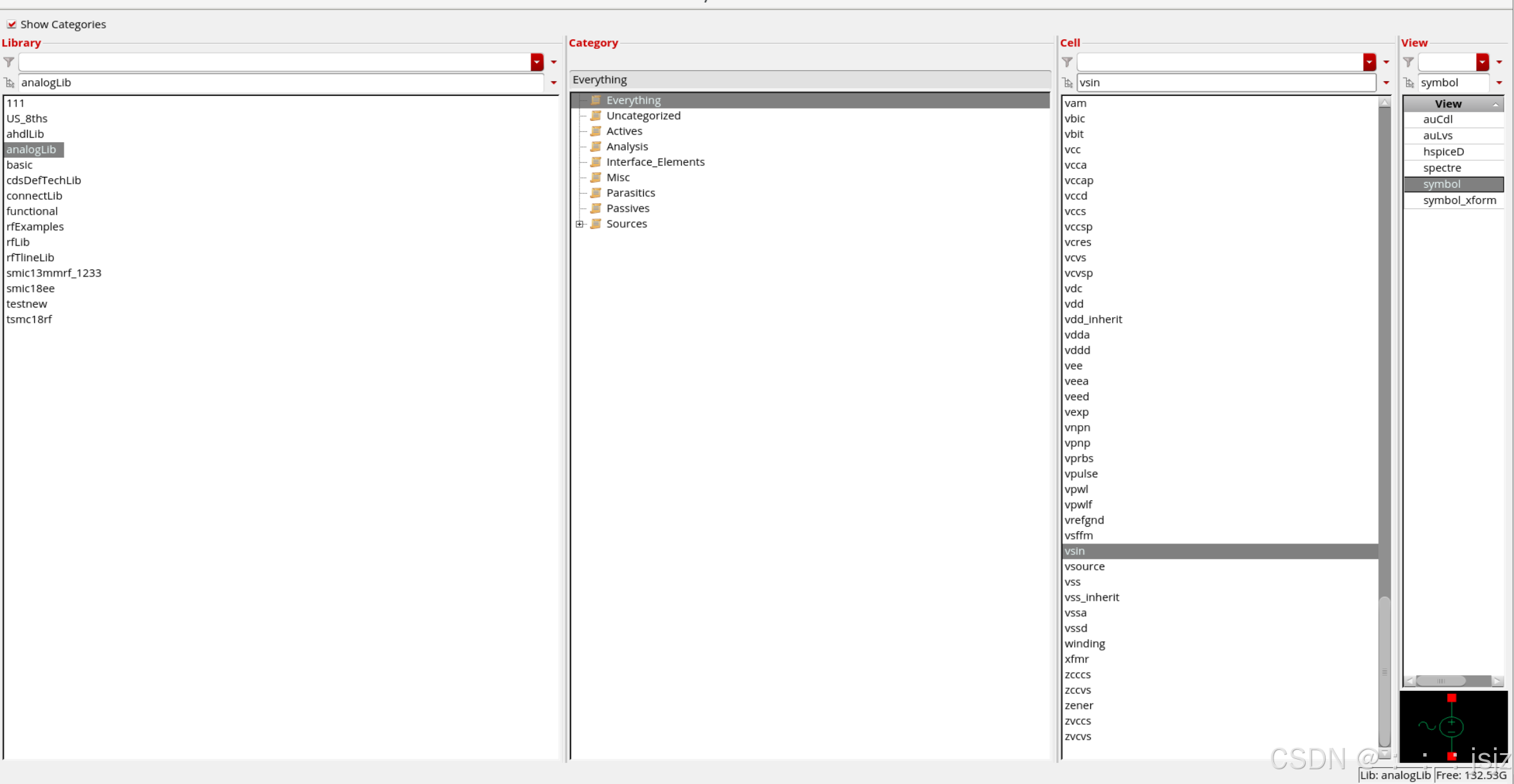

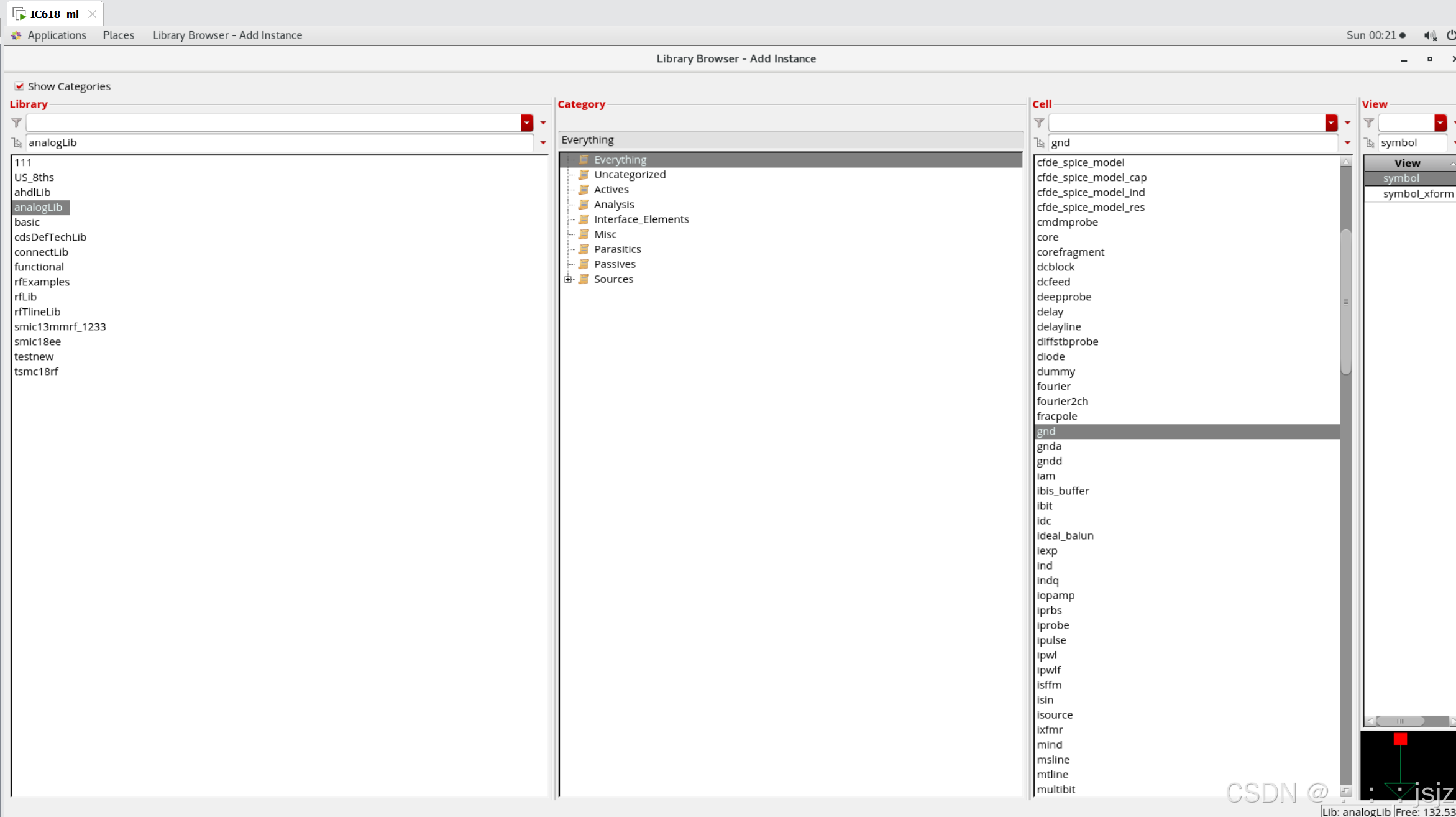

（2）添加信号源、gnd、电容，点击“I”，找到“vsin”、"gnd"和"cap"

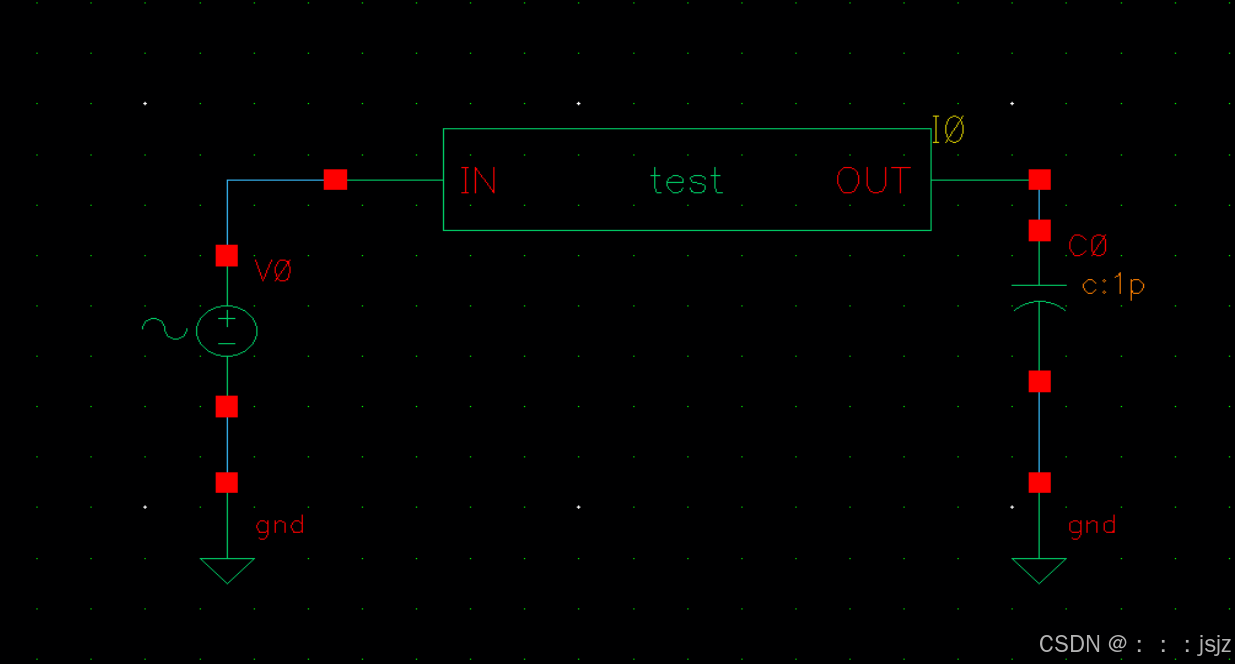

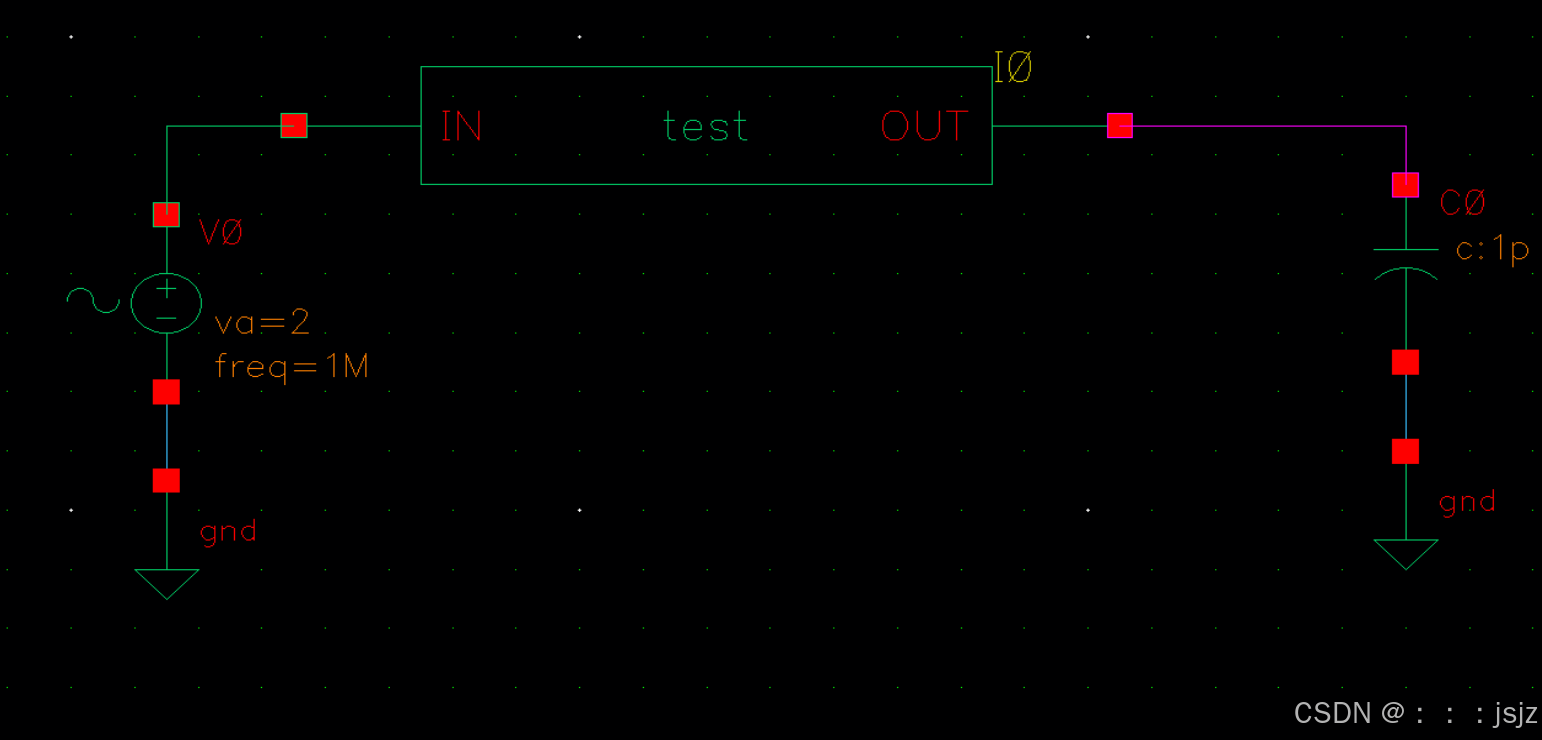

（3）完成原理图并连线

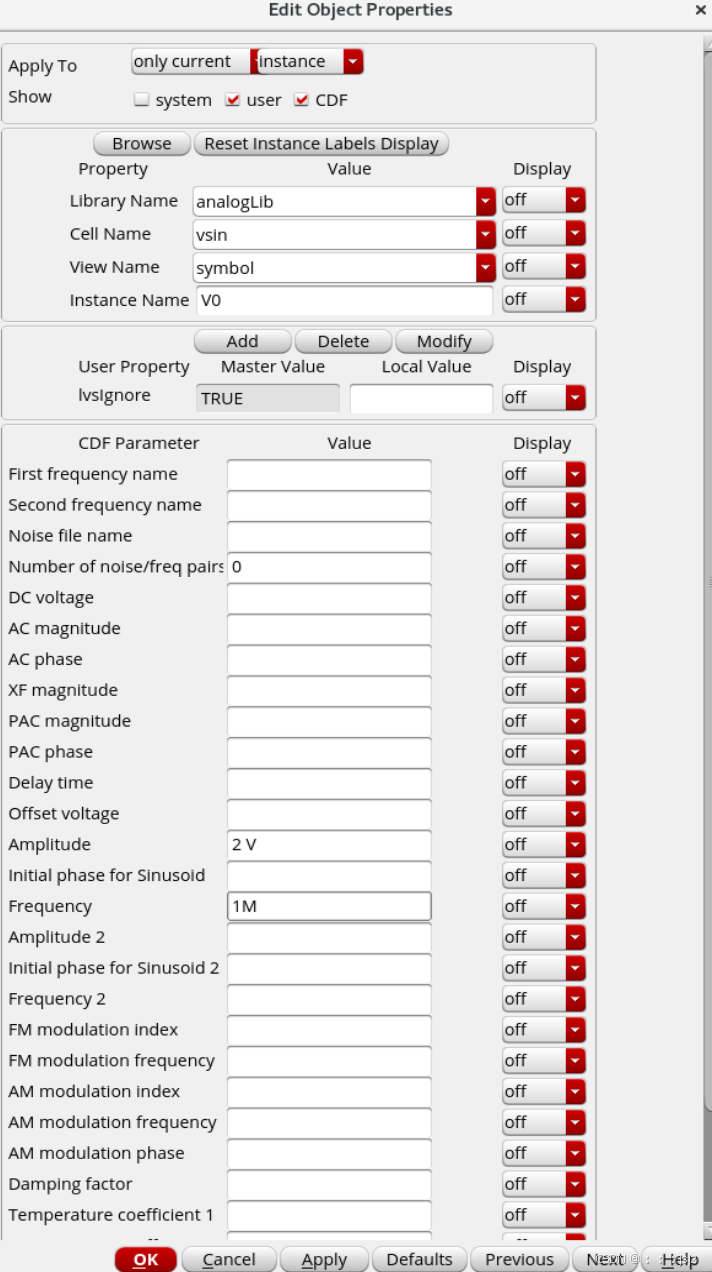

（4）按住“vsin”，点击”Q“键，编辑”vsin“属性为2V峰值,1M频率。

（5）编译、配置仿真环境

点击编译按键，点击launch-ADE L

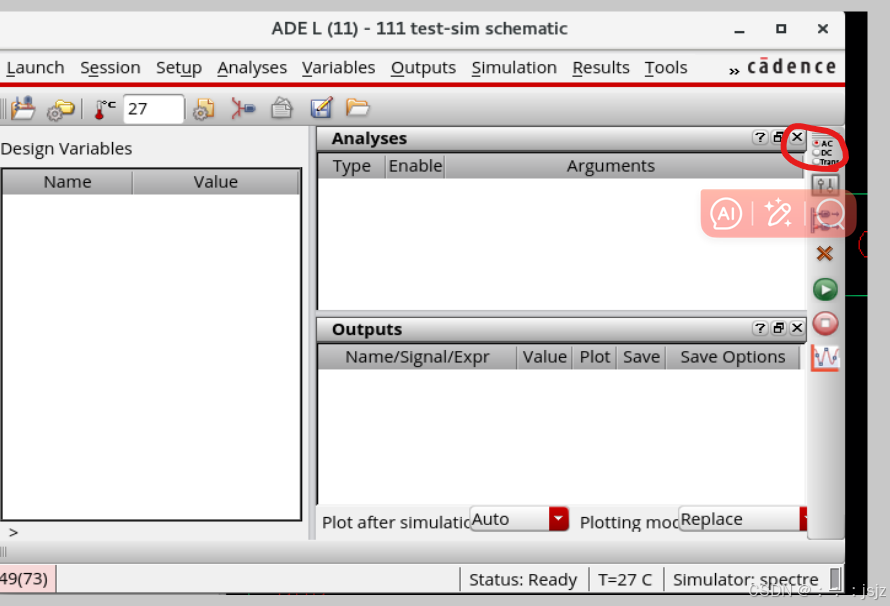

点击右侧此按键

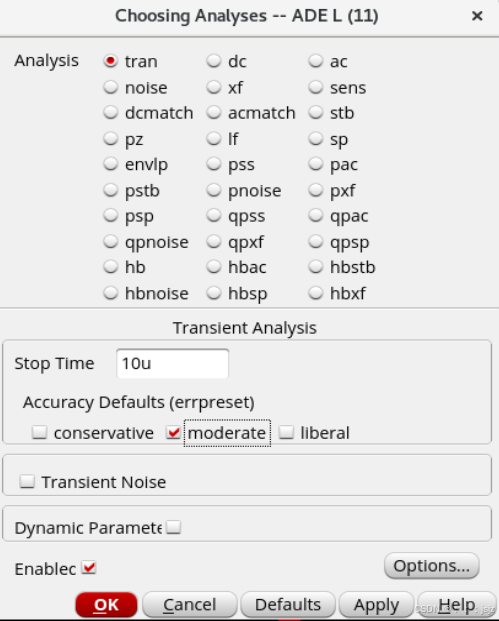

时间设置为“10u”秒，勾选“moderate”正常仿真模式。

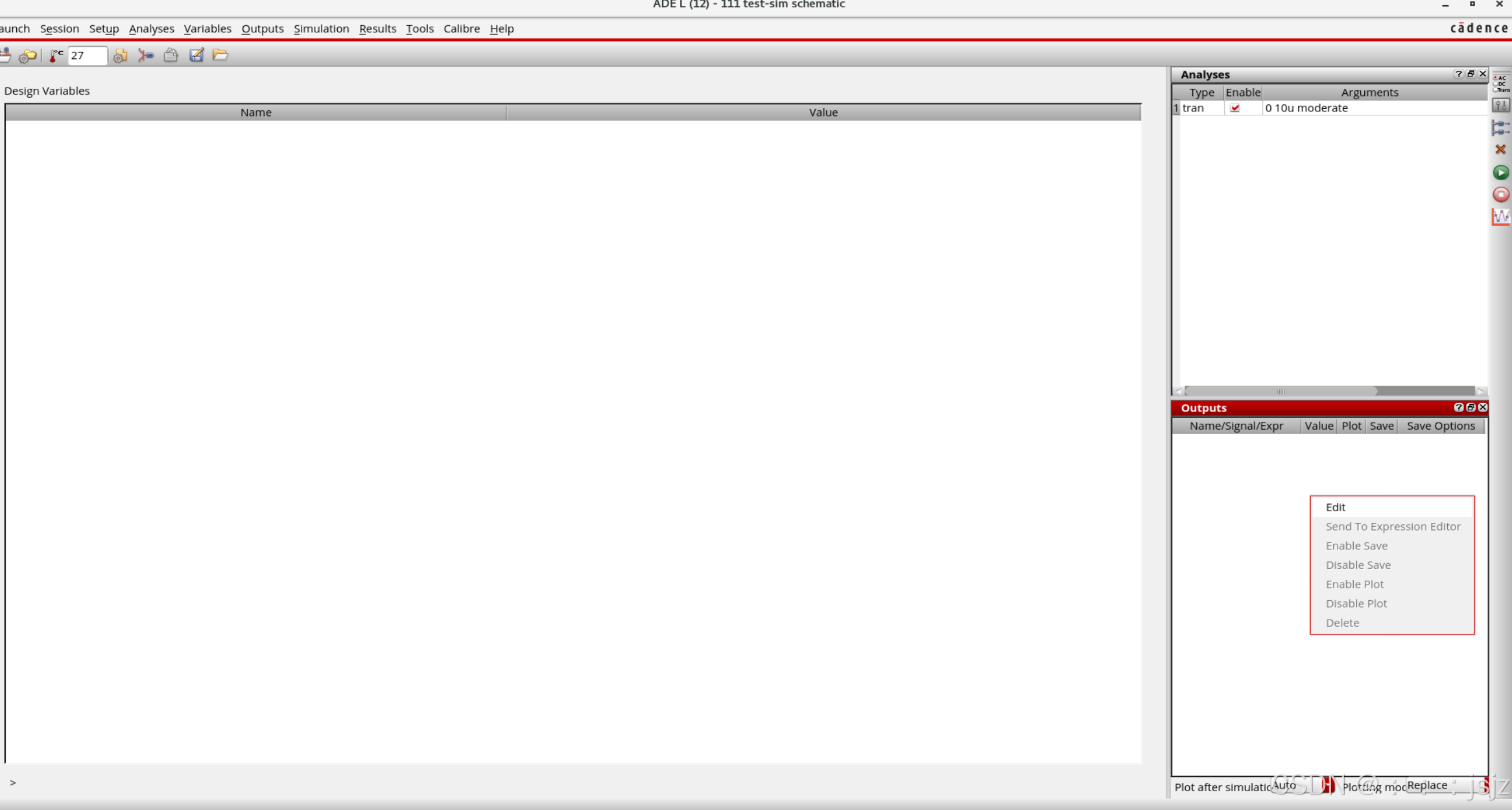

右下角”OUTPUT“下右击鼠标，点”Edit“,选择”From Design“

此时，回到了原理图，点击"IN"和"OUT"两条线为仿真波形。

回到刚才的界面

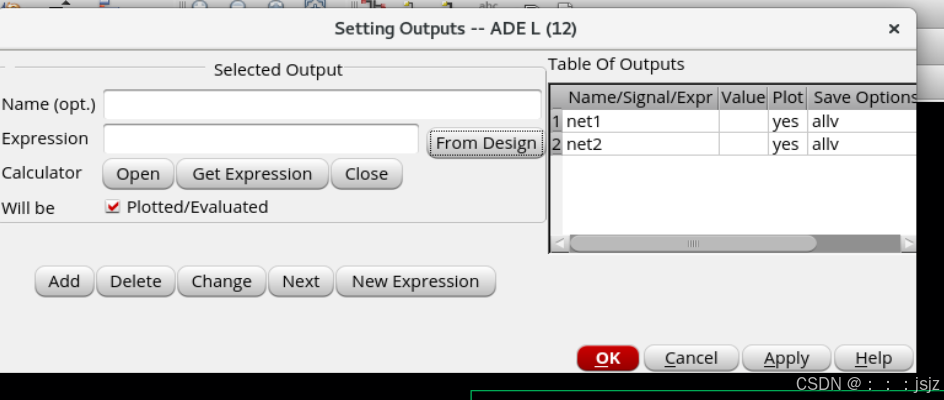

看到右侧”net1“和”net2“已被添加。点击”OK“

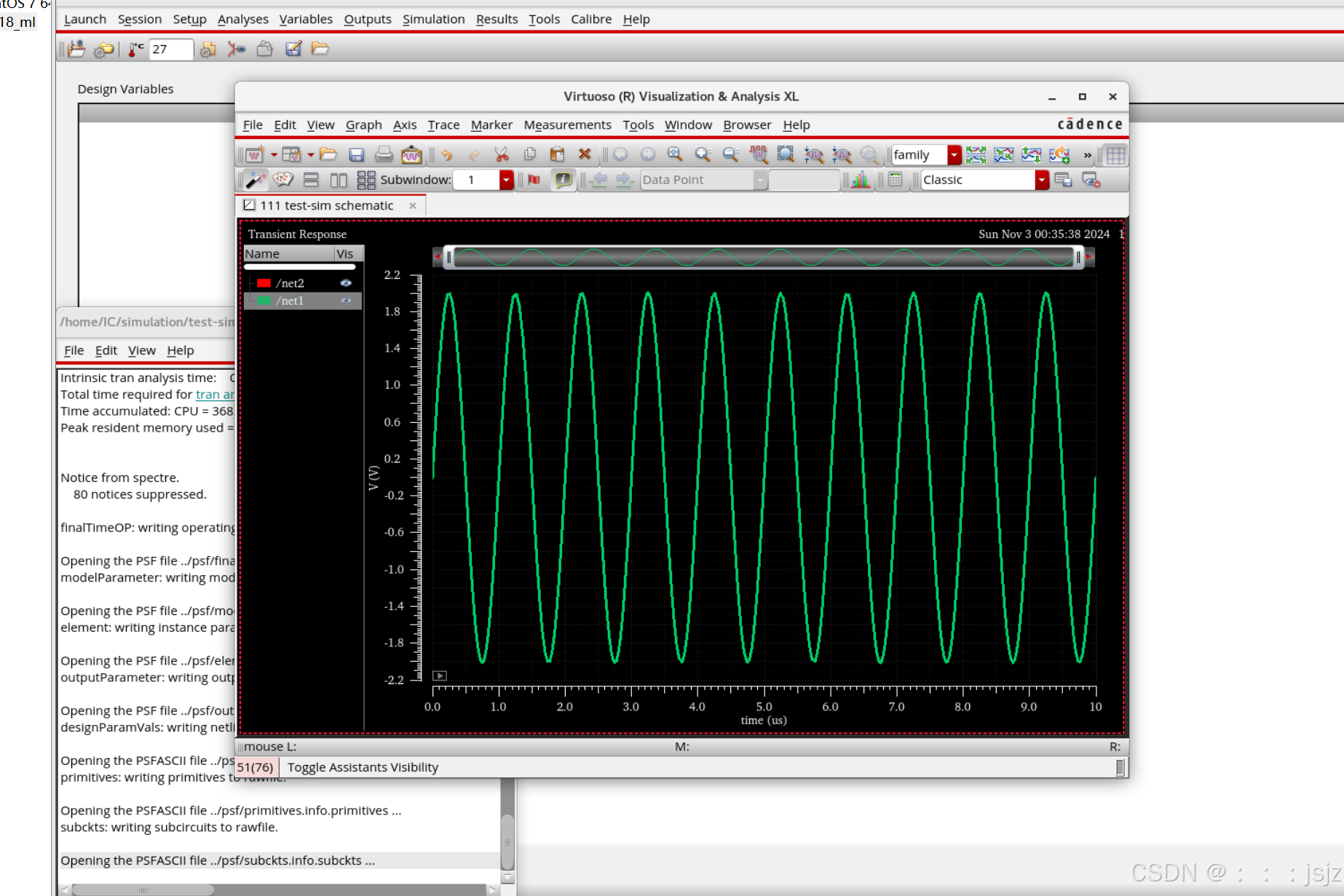

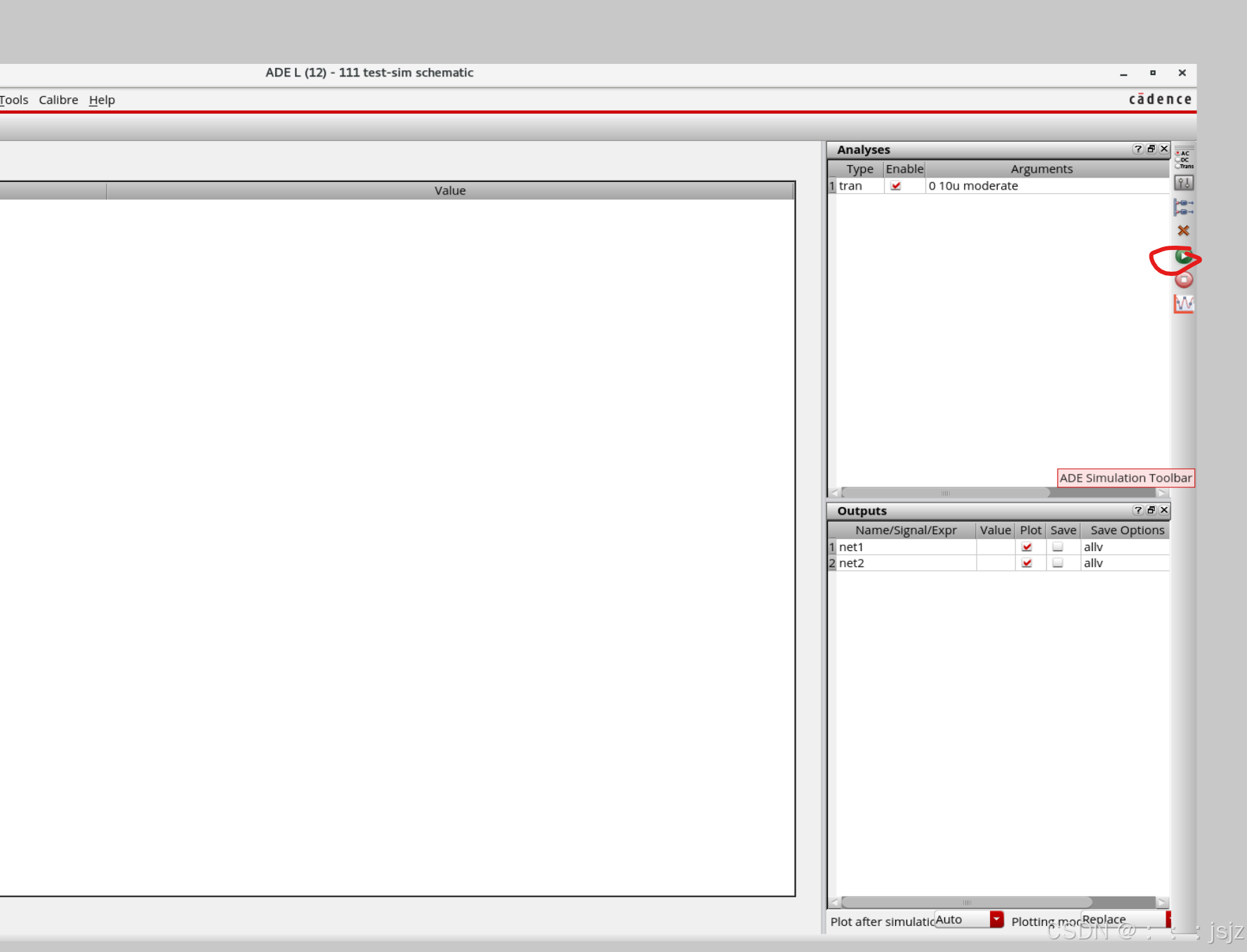

点击右侧的启动键，若无错误，会出现仿真的波形。

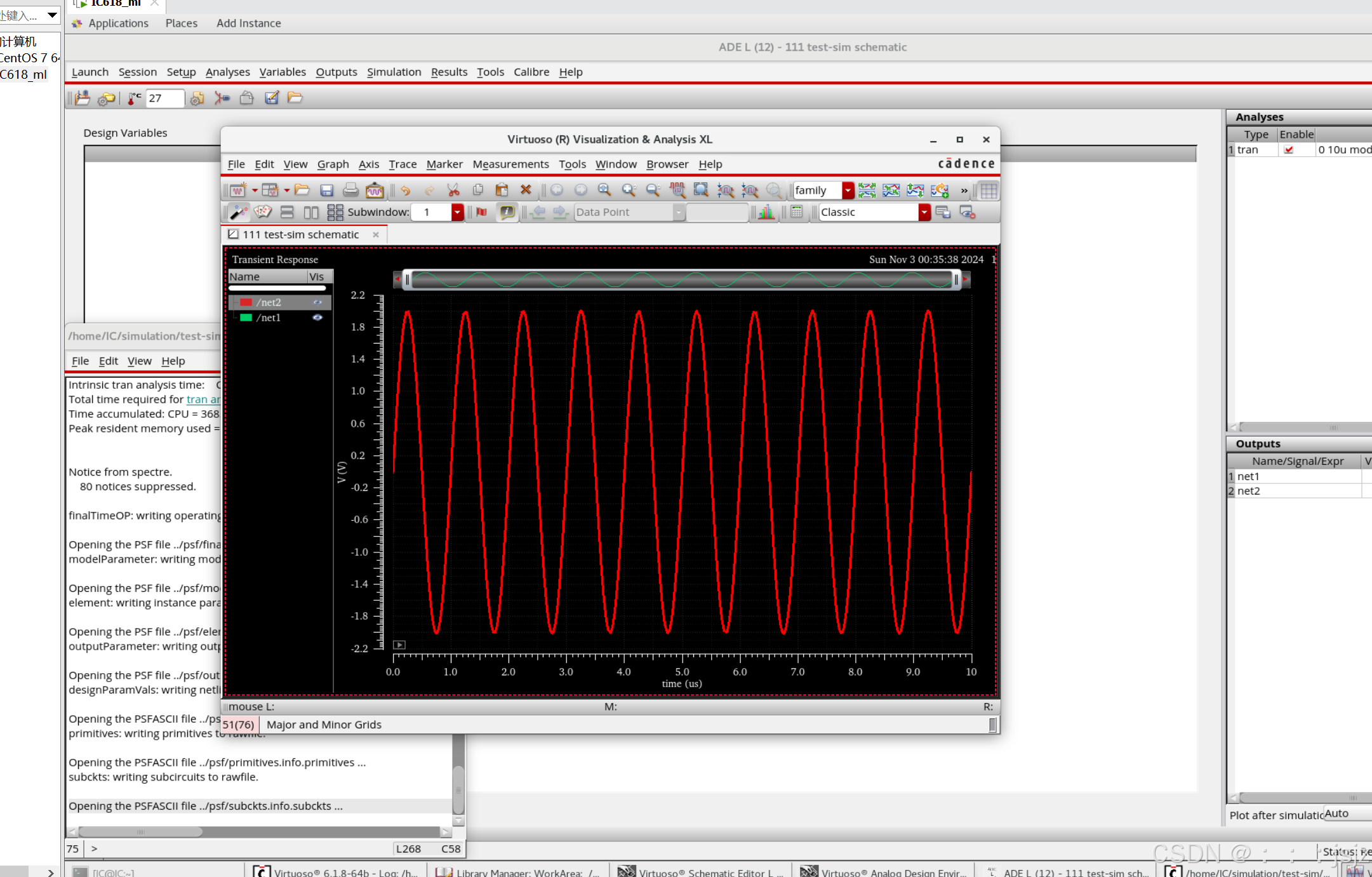

可以看到，红色和绿色的波形是完全重合的，此时仿真成功。
