FPGA常见重要知识点积累

工具部分

quartus Ⅱ

使用入门：https://zhuanlan.zhihu.com/p/355253280

处理器部分

FPGA嵌入SoC

集成FPGA具有两种方式：Embedded FPGA（SoC）和FPGA Chiplets（SiP）
eFPGA集成方案eFPGA是嵌入到SoC中的FPGA IP核，可以是软核或者是硬核，工艺节点往往需要和SoC保持一致。
而cFPGA集成方案Chiplet则是通过die-to-die内部互联技术将多个模块芯片与底层基础芯片封装在一起，构成多功能的异构System in Package（SiP）芯片的模式。
![Chiplet框架](https://img-blog.csdnimg.cn/6e5790b755fa4c13ab88a92207b88598.png

参考来源：https://mp.weixin.qq.com/s/jQAtdsUUcgQiWrT3JPBJfA

硬核处理器 vs 软核处理器

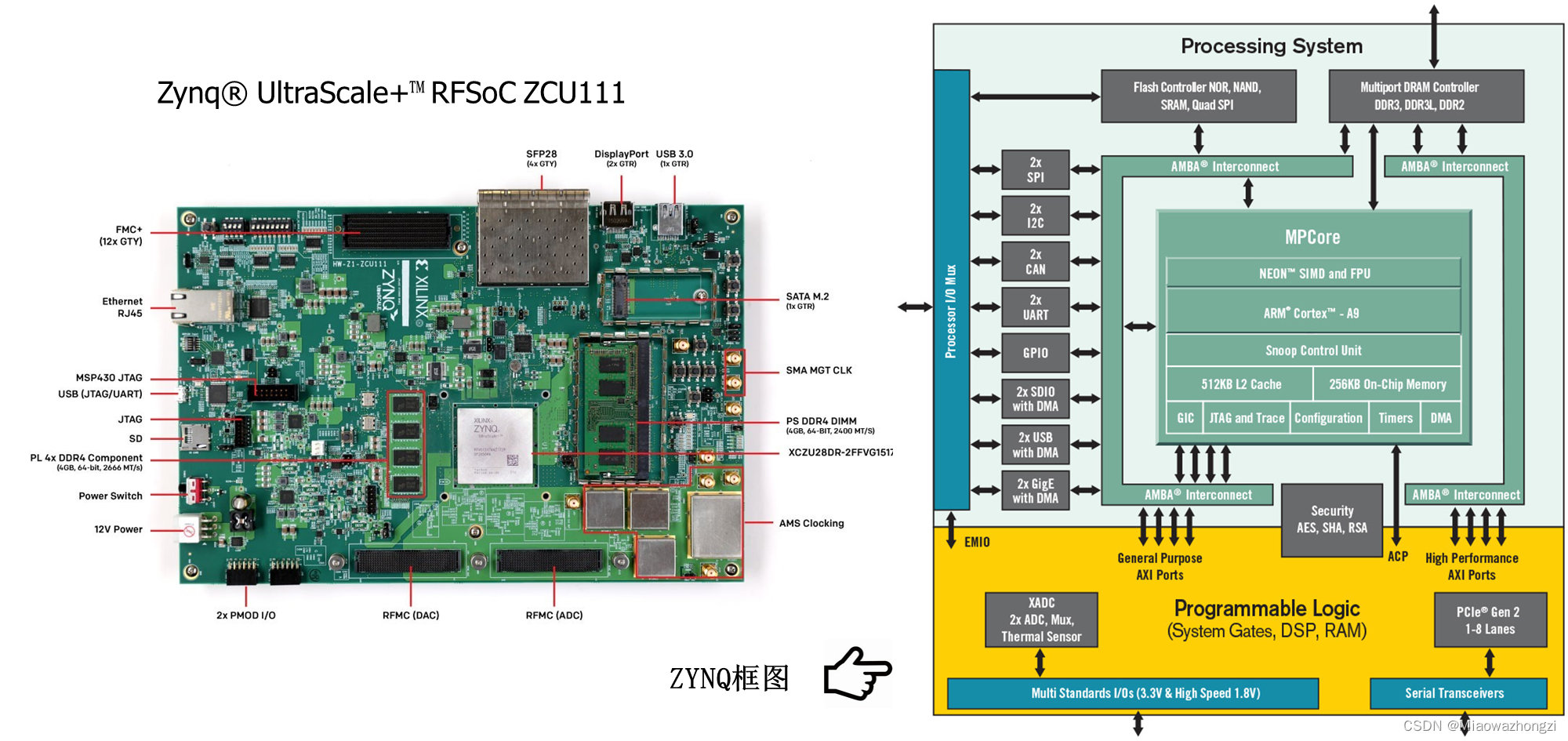

在内部的硬件电路上添加了硬核处理器，将ARM与FPGA封装成一块芯片，称为SoC FPGA。Xilinx的ZYNQ/PYNQ系列集成ARM Cortex-A9处理器，同时具有ARM的软件可编程性和FPGA 的硬件可编程性。SoC处理器提供统一的系统API，降低开发者的软件开发难度。——在QPU控制中，常用的ZYNQ如Zynq® UltraScale+™ RFSoC ZCU111的实物图与架构如下图所示。
使用FPGA的逻辑和资源搭建出一个软核CPU系统，称为SOPC FPGA。用户可以根据需求对CPU进行定制修改，具有很大的灵活性，但由于未经过布局布线优化，实时性不高。具体有8051，RISC-V，Xilinx的 MicroBlaze ，Altera的Nios-II等等。
一般来说，硬核处理器的性能要远远高于软核处理器。

参考来源：https://mp.weixin.qq.com/s/jm_EpvTy3i-E7NPVD4Alag
