什么是静电？

静电是一种电能，它存在于物体表面，是正负电荷在局部失衡时产生的一种现象。静电现象是指电荷在产生与消失过程中所表现出的现象的总称，如摩擦起电就是一种静电放电现象。

什么是ESD（静电放电）？

静电放电是两个具有不同静电电位的物体，由于直接触或静电感应引起两物体间的静电电荷的转移。静电电场的能量达到一定程后，击穿其间介质而进行放电的现象就是静电放电。

ESD在一个对地短接的物体暴露在静电场中时发生。两个物体之间的电位差将引起放电电流，传送足够的电量以抵消电位差。这个高速电量的传送过程即为ESD。在这个过程中将产生潜在的破坏电压。电流以及电磁场。ESD将产生强大的尖峰脉冲电流，这种脉冲电流中包含丰富的高频成份，其上限频率可超过1GHz，取决于电平。相对漫湿度。靠近速度和放电物体的形状。在这个频率典型的设备电缆甚至印制板上的走线会变成非常有效的接收天线。因而对于典型的模拟或数字电子设备，ESD倾向于感应出高电平的噪声，它会导致电子设备严重受损或操作失常。

当ESD位置距离较近时，无论是电流还是磁场都是很强的。因此在ESD位置附近的电路一般会受到影响。

最近在做电子产品的ESD测试，从不同的产品的测试结果发现，这个ESD是一项很重要的测试：如果电路板设计的不好，当引入静电后，会引起产品的死机甚至是元器件的损坏。以前只注意到ESD会损坏元器件，没有想到，对于电子产品也要引起足够的重视。

ESD，也就是我们常说的静电释放(Electro-Static discharge)。从学习过的知识中可以知道，静电是一种自然现象，通常通过接触、摩擦、电器间感应等方式产生，其特点是长时间积聚、高电压(可以产生几千伏甚至上万伏的静电)、低电量、小电流和作用时间短的特点。对于电子产品来说，如果ESD设计没有设计好，常常造成电子电器产品运行不稳定，甚至损坏。

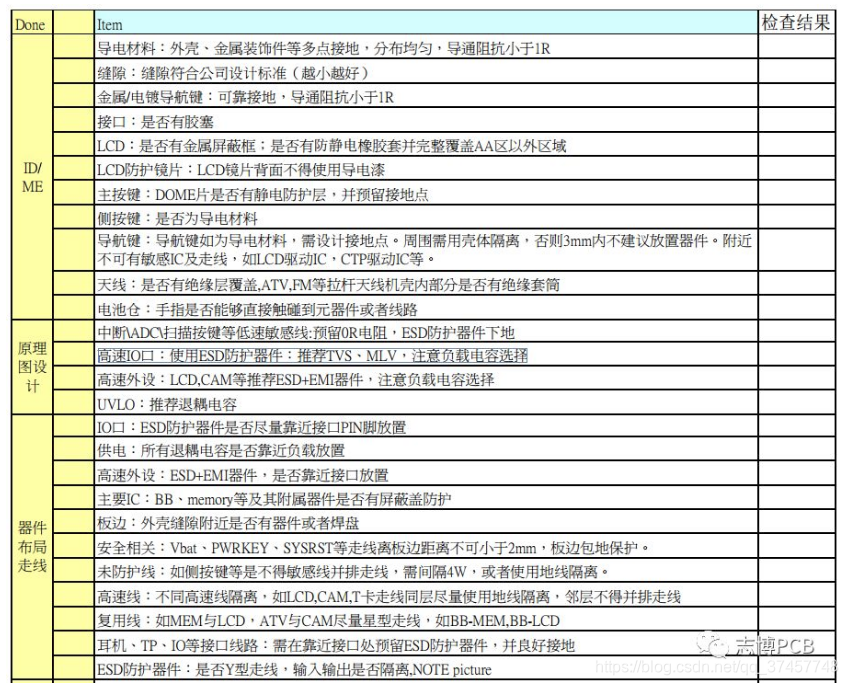

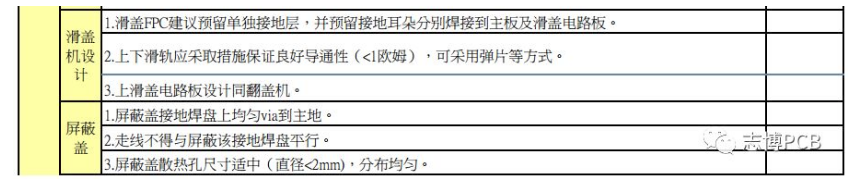

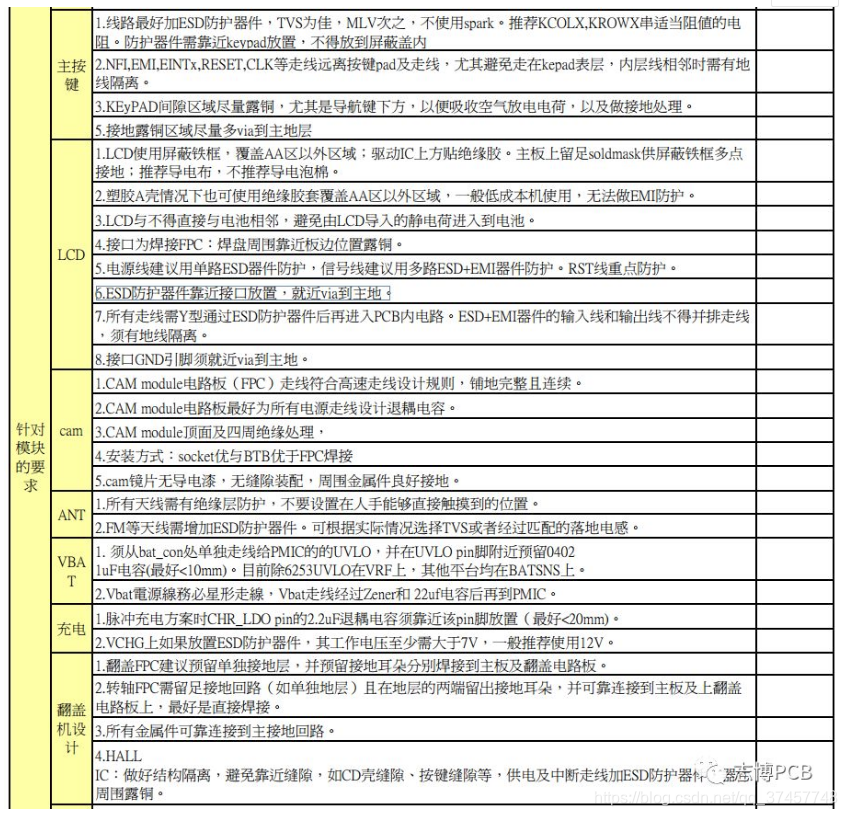

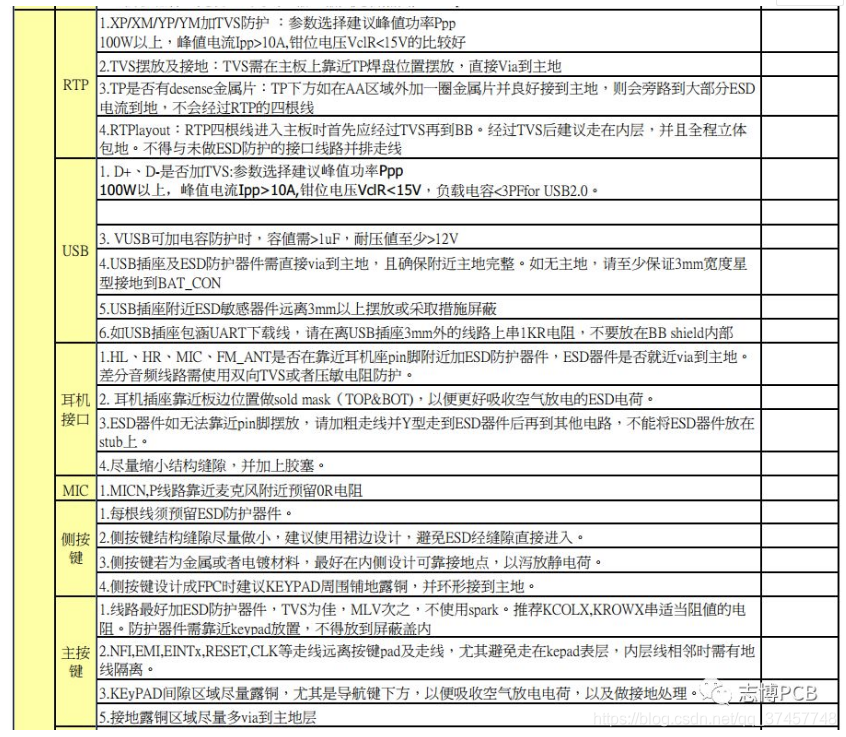

在高速PCB设计中也会遇到很多ESD相关的问题，针对ESD设计的的问题，我们列出了以下主要事项，希望对大家有用:

在PCB设计时尽可能的满足以上所列出来的注意事项，那ESD相关设计就不会觉得很困难了，祝大家都能一版成功，加鸡腿！
