4K与8K 图像传输时序

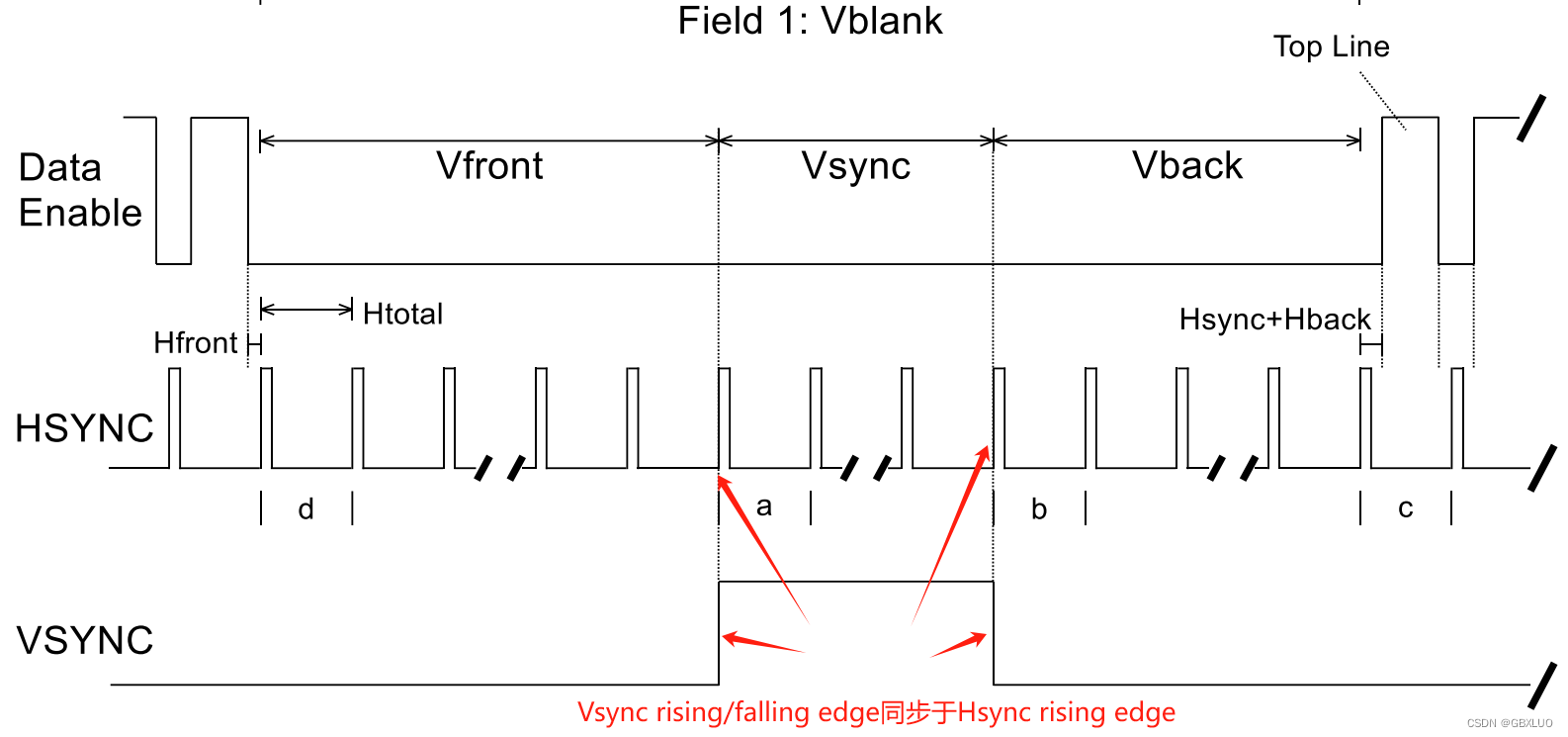

1、4K与8K 图像传输的时序图

note：时序的起始点参考DE的falling edge

两种方法来确定Top line（用来识别一帧的第一个像素）：

方法一：通过vsync falling edge和Top line的Data Enable rising edge 可以确认Top line的有效数据以及一帧的第一个像素。

方法二：通过计算Vblank的长度与Data Enable rising edge来确定Top line。

方法二的容错性更强，毕竟少了一个不可控的变量，推荐。

2、4K与8K 图像传输的时序

---

4K图像时序参数

Field Rate	VIC	Fig	Hfront	Hsync	Hback	Hpol	Vfront	Vsync	Vback	Vpol	Ln	Reference Standard
50Hz	96_106	2	1056	88	296	P	8	10	72	P	1	SMPTE 274M[2]
60Hz	97_107	2	176	88	296	P	8	10	72	P	1	SMPTE 274M[2]

Field Rate	VIC	Hactive	Vactive	I/P	Htotal	Hblank	Vtotal	Vblank	H Freq -kHz	V Freq -Hz	Pixel Freq -MHz
50Hz	96_106	3840	2160	Prog	5280	1440	2250	90	112.5	50	594
60Hz	97_107	3840	2160	Prog	4400	560	2250	90	135	60	2376

---

8K图像时序参数

Field Rate	VIC	Fig	Hfront	Hsync	Hback	Hpol	Vfront	Vsync	Vback	Vpol	Ln	Reference Standard
50Hz	198_206	2	2352	176	592	P	16	20	44	P	1	SMPTE 274M[2]
60Hz	199_207	2	552	176	592	P	16	20	44	P	1	SMPTE 274M[2]

Field Rate	VIC	Hactive	Vactive	I/P	Htotal	Hblank	Vtotal	Vblank	H Freq -kHz	V Freq -Hz	Pixel Freq -MHz
50Hz	198_206	7680	4320	Prog	10800	3120	4400	80	220	50	2376
60Hz	199_207	7680	4320	Prog	9000	1320	4400	80	264	60	2376

  Note:

        Pixel Rate = Htotal * Vtotal * Frame Rate

        Hblank = Hfront + Hsync + Hback

        Htotal  = Hactive + Hblank

        H Freq = Frame Rate * Vtotal

        Vblank = Vfront + Vsync + Vback

        Vtotal = Vactive + Vblank

        V Freq = Frame Rate

         这里，Htotal的时间单位是一个像素时钟周期，Vtotal的时间单位是一个Htotal的总像素时钟，也就是扫描一行的时间。

        Field Rate，这里理解为帧率Frame Rate；

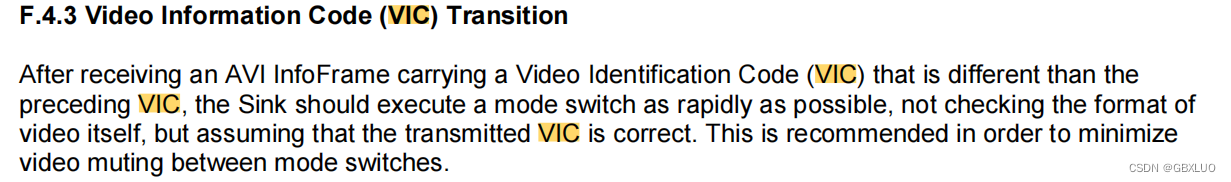

       VIC：Video Information Code or Video Identification Code，用来识别视频的格式；

        I/P：Interlace or Progressive，隔行或逐行扫描

举例分析如何使用：

通过仿真，可以使用modelsim得到VS/HS/DE/DATA的时序图，如何分析方便呢？

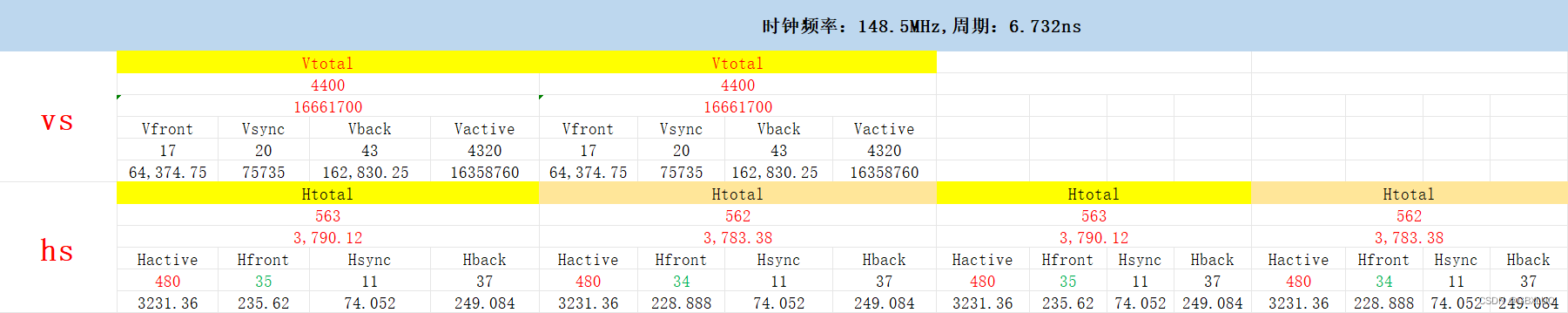

除了看代码分析，就是以如下图的时间方式来分析最方便：

通过抓取连续的4行Htotal的时间来分析Hfront/Hsync/Hback/Hactive的规律；

通过连续的两帧Vtotal来分析确认Vfront/Vsync/Vback/Vactive的时间；

输入是YCbcr420的数据格式：

输出是RGB的格式：

参考标准：

CTA-861-G：Consumer Technology Association，美国消费者技术协会

        CTA Standard：A DTV Profile for Uncompressed High Speed Digital Interfaces
