概述

在我们进行PLC编程时，往往会遇到程序版本不同，导致现场问题频繁发生，这里博图引入了版本控制系统

博图插件的安装

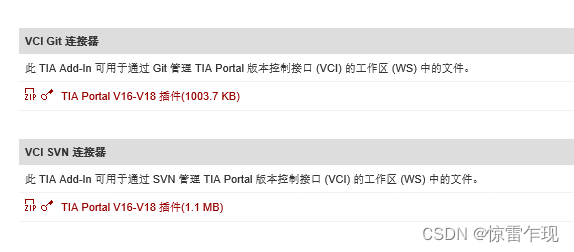

插件地址

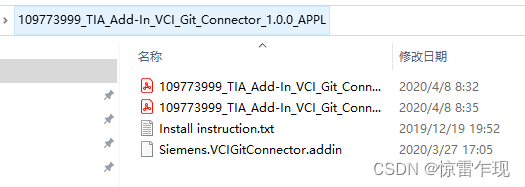

这里下载git插件,下载后解压，复制其中的addin插件

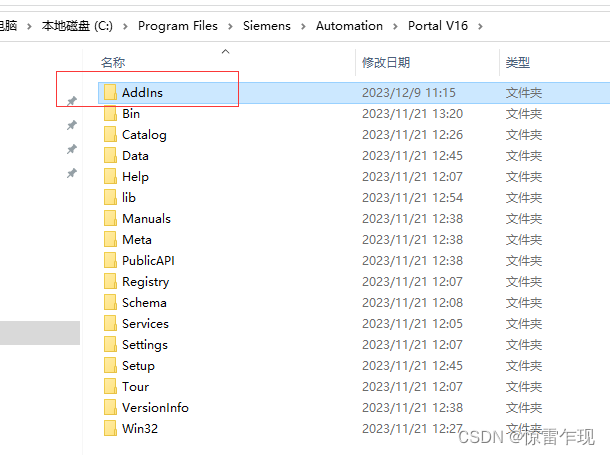

将对应文件复制到addin中

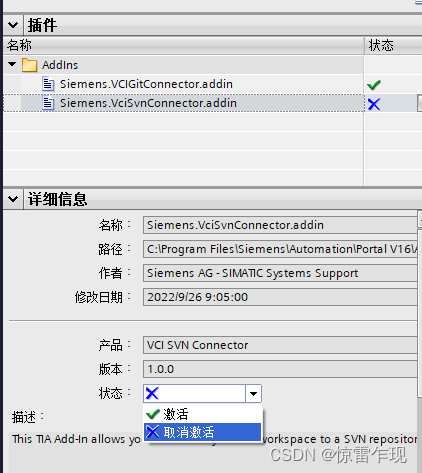

打开博图右侧的插件对话框，激活插件即可

安装git版本控制工具

https://git-scm.com/
在官网下载并安装git

git 配置

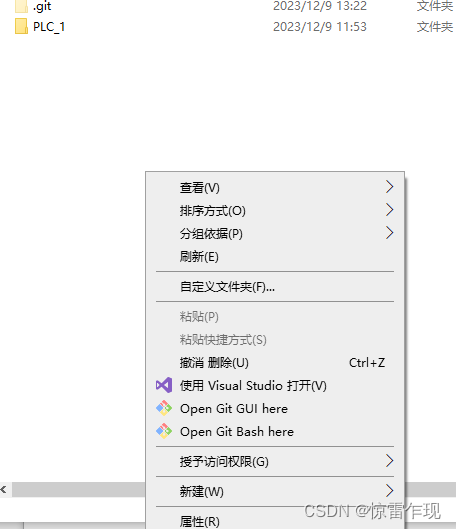

下载并安装好git后，在你设置的保存项目路径下鼠标右击空白处，打开git bash

打开git后需要配置用户名，邮箱，以及初始化

git init '初始化'
git status '查看git状态'
$  git config --global user.name "输入你的用户名"
$  git config --global user.email "输入你的邮箱"
git config --list ```'查看用户名'

同步本地PLC程序

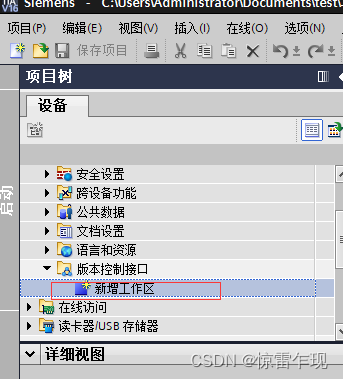

打开博图软件，新增工作区

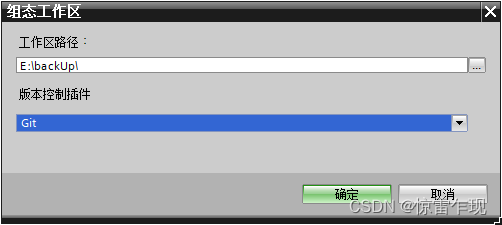

打开工作区并配置，工作路径以及版本控制插件

配置好插件后就可以进行同步

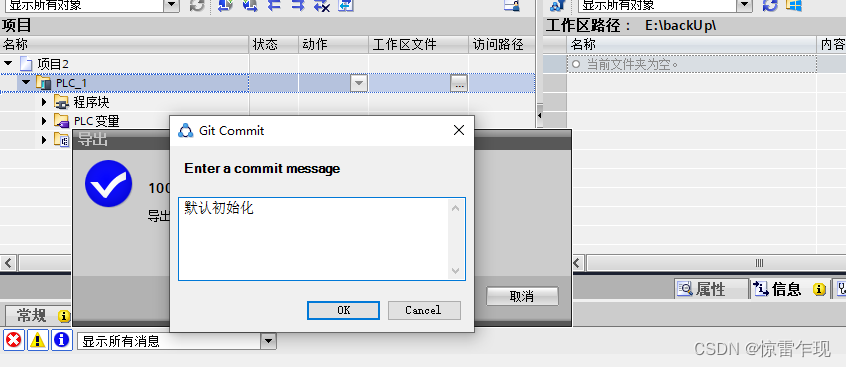

鼠标拖动PLC1到右侧就可以实现同步

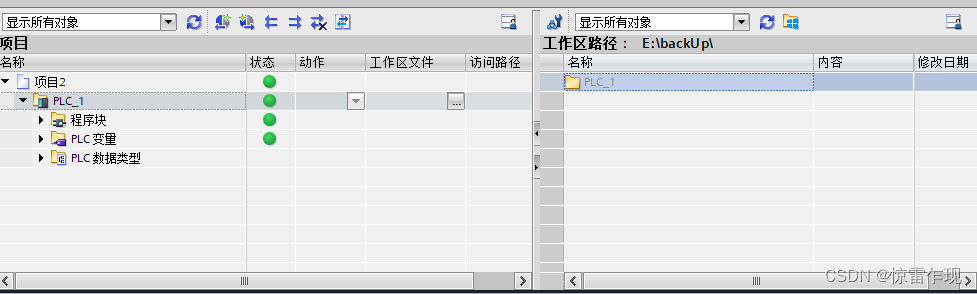

绿色即表示初始化完成

程序修改后同步

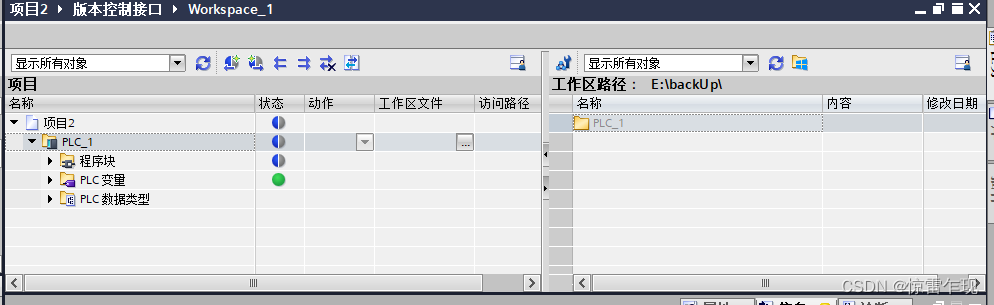

这里我对plc程序进行了修改，可以看到同步状态发生了改变

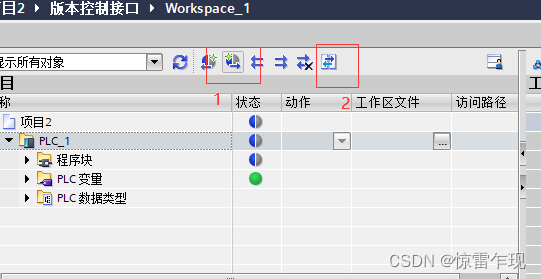

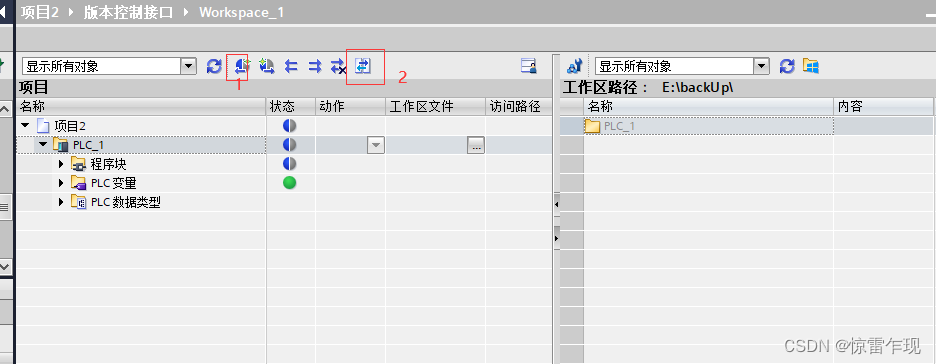

按如下两步进行同步

恢复原来分支

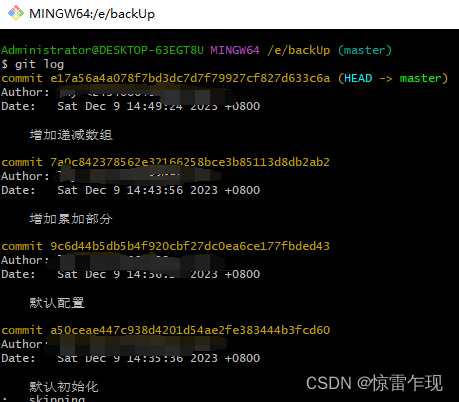

使用git log 可以看到当前的操作日志
git log --graph

可以使用 git rest --hard 来实现回溯 只要提供目标时间点的哈希值

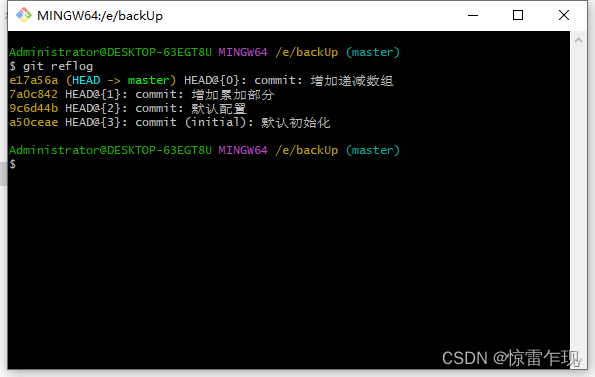

要使用git reflog命令， 查看当前仓库的操作日志。在日志中找出

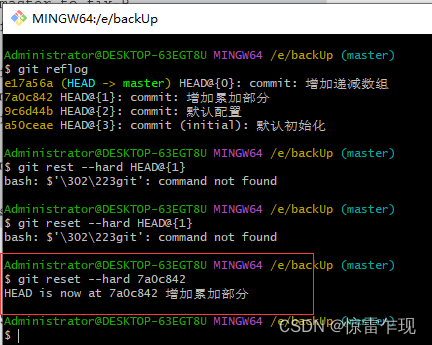

git reset --hard

可以看到此时更改版本已经修改

此时去博图中修改，同步
